Главная разница между субъективной цеховой оценкой качества холодной деформации проката с помощью ручного шаблона и прецизионной верификацией геометрии деталей заключается в юридической и технической силе исполнительной документации: официальный протокол замера углов при приемке гибки листового металла необходим для стопроцентной гарантии собираемости сложных пространственных узлов, подтверждения отсутствия брака из-за скрытого упругого пружинения капризных сталей и защиты бюджета заказчика от скрытых затрат на ручную слесарную доводку деталей, в то время как на культуру производства он влияет через жесткую регламентацию работы ОТК, использование поверенных лазерных угломеров и фиксацию параметров каждой технологической операции. Проектно-производственный комплекс компании «Эль Металл» выполняет прецизионную гибку листовых заготовок из черных, нержавеющих и цветных сплавов на тяжелых листогибочных прессах с ЧПУ, оснащенных лазерными системами Easy-Form, сопровождая каждую отгруженную паллету официальными картами замеров, что полностью исключает геометрические коллизии на сборочных постах клиентов.

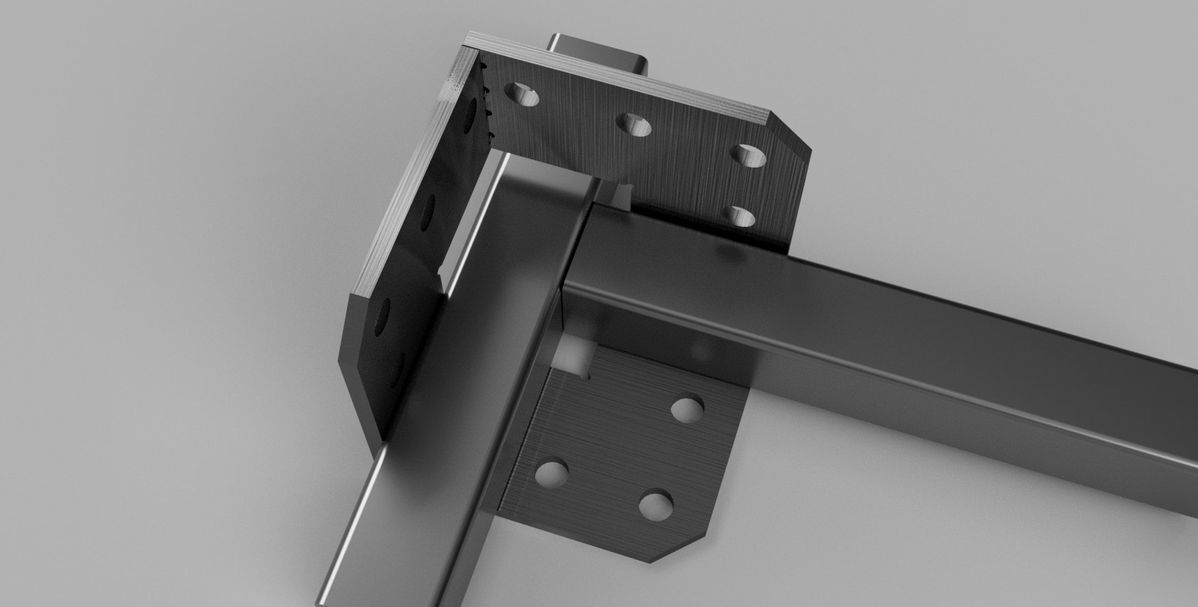

Зачем требовать официальный протокол замера углов при приемке гибки листового металла?
Размещение заказов на гибку листового металла по чертежам заказчика на сторонних производственных площадках Минска — это стандартный шаг оптимизации заготовительных расходов для большинства инжиниринговых и машиностроительных предприятий. Однако при входном контроле партии готовых деталей — будь то сложные Z-профили, кабельные лотки или элементы корпусов приборов — снабженцы и начальники цехов регулярно сталкиваются с тяжелым браком геометрии. Внешне деталь выглядит соответствующей чертежу, но при попытке установить её на станину или сварить в единый узел выясняется: угол изгиба уплыл на несколько градусов, а параллельность полок нарушена.
Попытка исправить такие дефекты последующей слесарной рихтовкой кувалдой или дожимом на прессе в условиях собственного цеха — это не просто долгий и трудоемкий процесс, а прямая гарантия порчи проката. Металл по линии излома уже претерпел локальный наклеп и потерял пластичность, поэтому повторная деформация часто приводит к появлению скрытых микротрещин. Чтобы застраховать предприятие от финансовых потерь, сорванных графиков сборки и бесконечных споров с исполнителем, ТЗ на приемку продукции должно включать обязательное требование: предоставление официального протокола инструментального замера углов. Эксперты конструкторского бюро «Эль Металл» подготовили развернутый инжиниринговый анализ механики контроля угловых допусков.
Попытка исправить такие дефекты последующей слесарной рихтовкой кувалдой или дожимом на прессе в условиях собственного цеха — это не просто долгий и трудоемкий процесс, а прямая гарантия порчи проката. Металл по линии излома уже претерпел локальный наклеп и потерял пластичность, поэтому повторная деформация часто приводит к появлению скрытых микротрещин. Чтобы застраховать предприятие от финансовых потерь, сорванных графиков сборки и бесконечных споров с исполнителем, ТЗ на приемку продукции должно включать обязательное требование: предоставление официального протокола инструментального замера углов. Эксперты конструкторского бюро «Эль Металл» подготовили развернутый инжиниринговый анализ механики контроля угловых допусков.
Физика упругого отскока: почему углы плывут в процессе партии
Чтобы понять, откуда берется отклонение в градусах и почему ручной контроль оператором не гарантирует стабильности, необходимо разобрать металлургическую физику воздушной гибки. В момент, когда пуансон ЧПУ-пресса вдавливает лист металла в ручей матрицы, в зоне деформации запускаются два противоположных процесса: внутренние слои стали сжимаются, а наружные подвергаются экстремальному растяжению.
Но как только пуансон поднимается вверх, в металле проявляются силы упругого пружинения (эффект отскока). Сталь стремится частично вернуться в исходное плоское состояние, и согнутый угол раскрывается обратно на величину от 1 градуса до 5 градусов в зависимости от марки сплава. Проблема усугубляется тем, что даже в рамках одной заводской паллеты проката предел текучести металла нестабилен: лист из начала рулона может быть мягче, а из конца — жестче. Если станок работает по жесткой статической CAM-программе без систем динамического слежения, первая деталь в партии выйдет с идеальным углом 90 градусов, сотая — с углом 91 градус, а пятисотая — 92.5 градуса. Выявить этот плавный увод геометрии без сплошного протоколирования ОТК невозможно.
Но как только пуансон поднимается вверх, в металле проявляются силы упругого пружинения (эффект отскока). Сталь стремится частично вернуться в исходное плоское состояние, и согнутый угол раскрывается обратно на величину от 1 градуса до 5 градусов в зависимости от марки сплава. Проблема усугубляется тем, что даже в рамках одной заводской паллеты проката предел текучести металла нестабилен: лист из начала рулона может быть мягче, а из конца — жестче. Если станок работает по жесткой статической CAM-программе без систем динамического слежения, первая деталь в партии выйдет с идеальным углом 90 градусов, сотая — с углом 91 градус, а пятисотая — 92.5 градуса. Выявить этот плавный увод геометрии без сплошного протоколирования ОТК невозможно.
Технологическая матрица допусков и методов верификации углов гибки
Сводный инженерный регламент метрологического контроля угловых параметров, внедренный на прессовом участке завода «Эль Металл»:
Три главных инжиниринговых причины требовать карту замеров ОТК
1. Исключение эффекта «лодочки» на длинномерных деталях: при гибке длинных заготовок (длиной 3 метра и более) на мощных прессах возникает специфический дефект: под действием колоссального гидравлического усилия центральная часть балок станка испытывает упругий прогиб. В результате деталь стягивается неравномерно: по краям профиля угол равен ровно 90 градусов, а в середине раскрывается до 93 градусов.
Официальный протокол замера углов от «Эль Металл» строится на сплошном сканировании геометрии: замеры производятся минимум в трех точках по длине профиля (слева, по центру, справа). Наличие такого документа гарантирует, что станок работал с активированной системой динамического бомбирования (автоматической компенсации прогиба стола Wila), и деталь имеет идеальную прямолинейность полок без провисания.
2. Метрологическая защита от износа оснастки подрядчика: гибочные пуансоны и матрицы работают в условиях экстремальных удельных давлений. Со временем радиус вершины ножа истирается, на плечах матрицы образуются микровыработки. Изношенный инструмент физически неспособен сформировать правильный внутренний радиус гиба, заложенный в КД, что автоматически меняет длину развертки и уводит линейные размеры полок. Требование предоставить протокол заставляет службу качества исполнителя следить за метрологическим состоянием оборудования и своевременно проводить шлифовку и калибровку ножей.
3. Юридическое обеспечение договора и защита от скрытых убытков: согласно Хозяйственному процессуальному кодексу РБ, в случае выявления брака закупщик обязан доказать, что дефекты возникли по вине производителя. Если вы приняли партию деталей без исполнительных карт замеров и подписали накладную, доказать факт станочной ошибки в суде будет крайне сложно. Официальный протокол замера, подписанный сертифицированным инженером ОТК и привязанный к номеру плавки металла, имеет полную юридическую силу: он перекладывает все расходы по утилизации, перевыпуску или калибровке бракованных изделий на плечи подрядчика.
Официальный протокол замера углов от «Эль Металл» строится на сплошном сканировании геометрии: замеры производятся минимум в трех точках по длине профиля (слева, по центру, справа). Наличие такого документа гарантирует, что станок работал с активированной системой динамического бомбирования (автоматической компенсации прогиба стола Wila), и деталь имеет идеальную прямолинейность полок без провисания.
2. Метрологическая защита от износа оснастки подрядчика: гибочные пуансоны и матрицы работают в условиях экстремальных удельных давлений. Со временем радиус вершины ножа истирается, на плечах матрицы образуются микровыработки. Изношенный инструмент физически неспособен сформировать правильный внутренний радиус гиба, заложенный в КД, что автоматически меняет длину развертки и уводит линейные размеры полок. Требование предоставить протокол заставляет службу качества исполнителя следить за метрологическим состоянием оборудования и своевременно проводить шлифовку и калибровку ножей.
3. Юридическое обеспечение договора и защита от скрытых убытков: согласно Хозяйственному процессуальному кодексу РБ, в случае выявления брака закупщик обязан доказать, что дефекты возникли по вине производителя. Если вы приняли партию деталей без исполнительных карт замеров и подписали накладную, доказать факт станочной ошибки в суде будет крайне сложно. Официальный протокол замера, подписанный сертифицированным инженером ОТК и привязанный к номеру плавки металла, имеет полную юридическую силу: он перекладывает все расходы по утилизации, перевыпуску или калибровке бракованных изделий на плечи подрядчика.
Часто задаваемые вопросы главных технологов и закупщиков (FAQ)
Как современные ЧПУ-прессы компании «Эль Металл» обеспечивают точность углов без брака?
Наш прессовый участок укомплектован тяжелыми гидравлическими комплексами ЧПУ с интегрированными системами лазерного контроля угла в реальном времени (Easy-Form). В процессе опускания балки пресса специальные лазерные датчики сканируют реальное положение полки, мгновенно рассчитывают коэффициент упругого пружинения конкретной заготовки и передают команду на контроллер. Станок производит автоматический прецизионный дожим пуансона на требуемую долю градуса. Человеческий фактор полностью исключен: оператор не настраивает угол «на глаз», а лишь извлекает готовую деталь, соответствующую допускам чертежа.
Что делать, если в чертеже КД перфорация расположена слишком близко к линии гиба?
Это классическая инжиниринговая коллизия, проходящая DFM-аудит (проектирование под производство) в нашем бюро. Отверстия удаляют часть живого сечения стали, снижая её момент сопротивления. Если расположить перфорацию ближе, чем две толщины листа плюс внутренний радиус изгиб.
Как направление волокон прокатки стального листа влияет на точность угла в протоколе?
Направление прокатки листа определяет пластичность сплава. Если гнуть толстый лист металла толщиной 8–10 мм вдоль направления заводских волокон, наружные слои стали испытывают опасные растягивающие напряжения, что приводит к появлению сквозных трещин, заломов кромок и непредсказуемому раскрытию угла после снятия нагрузки. Чтобы удержать прецизионный допуск в протоколе замеров, технологи компании «Эль Металл» учитывают этот фактор еще на этапе автоматического TrueShape-нестинга карт лазерного раскроя: детали ориентируются на листе так, чтобы линии основных гибов располагались строго поперек или под углом 45 градусов к направлению прокатки.
Наш прессовый участок укомплектован тяжелыми гидравлическими комплексами ЧПУ с интегрированными системами лазерного контроля угла в реальном времени (Easy-Form). В процессе опускания балки пресса специальные лазерные датчики сканируют реальное положение полки, мгновенно рассчитывают коэффициент упругого пружинения конкретной заготовки и передают команду на контроллер. Станок производит автоматический прецизионный дожим пуансона на требуемую долю градуса. Человеческий фактор полностью исключен: оператор не настраивает угол «на глаз», а лишь извлекает готовую деталь, соответствующую допускам чертежа.
Что делать, если в чертеже КД перфорация расположена слишком близко к линии гиба?
Это классическая инжиниринговая коллизия, проходящая DFM-аудит (проектирование под производство) в нашем бюро. Отверстия удаляют часть живого сечения стали, снижая её момент сопротивления. Если расположить перфорацию ближе, чем две толщины листа плюс внутренний радиус изгиб.
Как направление волокон прокатки стального листа влияет на точность угла в протоколе?
Направление прокатки листа определяет пластичность сплава. Если гнуть толстый лист металла толщиной 8–10 мм вдоль направления заводских волокон, наружные слои стали испытывают опасные растягивающие напряжения, что приводит к появлению сквозных трещин, заломов кромок и непредсказуемому раскрытию угла после снятия нагрузки. Чтобы удержать прецизионный допуск в протоколе замеров, технологи компании «Эль Металл» учитывают этот фактор еще на этапе автоматического TrueShape-нестинга карт лазерного раскроя: детали ориентируются на листе так, чтобы линии основных гибов располагались строго поперек или под углом 45 градусов к направлению прокатки.
Инжиниринговый регламент DFM и сдача готовой продукции
При проектировании сложных корпусных изделий, лонжеронов конвейеров или тяжелых рамных металлоконструкций в CAD-программах конструкторам важно закладывать правильные радиусы скругления пуансонов и адаптировать математический K-фактор под конкретную оснастку завода-изготовителя: это позволяет избежать перенапряжения кристаллической решетки сплава, исключает растрескивание защитных лазерных пленок на зеркальной нержавеющей стали и гарантирует идеальное удержание линейных размеров полок в пределах 0.5 мм.
Вам требуется высокоточная гибка листового металла по чертежам со стопроцентной гарантией точности углов и предоставлением официальных протоколов ОТК? Направляйте ваши развертки, чертежи DXF и 3D-модели STEP инженерам компании «Эль Металл». Наша технологическая служба проведет квалифицированный DFM-аудит документации, рассчитает оптимальные режимы деформации на тяжелых ЧПУ-прессах мощностью от 200 тонн и обеспечит безупречное изготовление партии деталей точно в согласованные сроки.
Вам требуется высокоточная гибка листового металла по чертежам со стопроцентной гарантией точности углов и предоставлением официальных протоколов ОТК? Направляйте ваши развертки, чертежи DXF и 3D-модели STEP инженерам компании «Эль Металл». Наша технологическая служба проведет квалифицированный DFM-аудит документации, рассчитает оптимальные режимы деформации на тяжелых ЧПУ-прессах мощностью от 200 тонн и обеспечит безупречное изготовление партии деталей точно в согласованные сроки.
