Роль металлообработки в производстве конвейеров: ролики, станины, звездочки

Конвейер — это не просто лента или цепь. Это сложная механическая система, состоящая из десятков металлических узлов, каждый из которых отвечает за надежность, точность и ресурс всего транспортера. Когда говорят «конвейер сломался», за этим чаще всего стоит отказ одной из металлических деталей: износились звездочки, повело станину, заклинило ролик или порвало цепь. Без качественной металлообработки (лазерной резки, гибки, токарной обработки, термоупрочнения) ни один из этих узлов не проработает долго. В «Эль Металл» мы производим полный цикл конвейерных систем, и каждую деталь — от опорного ролика до приводного вала — делаем сами. Рассказываем, какие металлические узлы самые важные, из чего мы их делаем и на что обращать внимание при заказе.

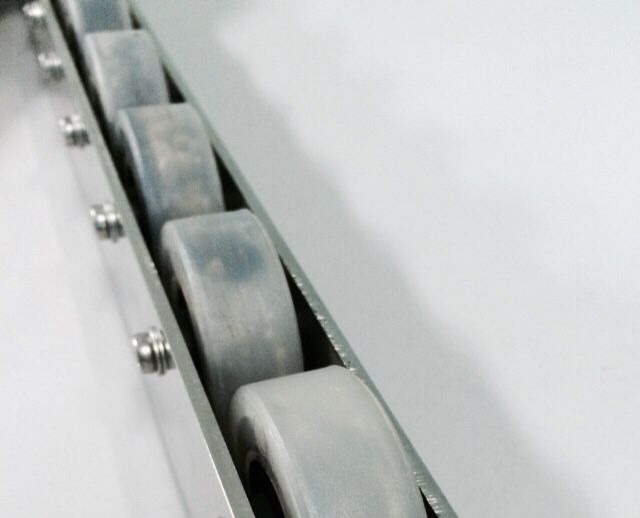

Ролики — самая массовая деталь любого ленточного или роликового конвейера. Именно они несут на себе вес груза и ленты, обеспечивают малое трение и направление движения. От качества ролика зависит энергопотребление привода и срок службы ленты.

Какие ролики бывают. Верхние (несущие) ролики — поддерживают ленту с грузом. Нижние (холостые) — поддерживают обратную ветвь ленты. Ударные ролики — ставятся в зоне загрузки, чтобы амортизировать падающий груз. Направляющие ролики (наклонные) — центрируют ленту, не дают ей сбегать вбок.

Из чего делаем. Труба или обечайка — из электросварной или бесшовной трубы (сталь Ст3, Ст20). Толщина стенки от 2 до 6 мм в зависимости от нагрузки. Оси — из стали 40Х или 45 с термообработкой (HRC 40–45). Подшипники — импортные (SKF, FAG) или качественные отечественные (206, 305, 308). Уплотнения — лабиринтные или двойные резиновые (защита от пыли и влаги).

Признаки износа ролика. Хруст при вращении (разрушен подшипник). Лента «ползет» вбок (направляющий ролик заклинил). Вибрация станины при работе (дисбаланс ролика). Повышенный шум (сухое трение или износ обечайки).

Как мы делаем ролики в «Эль Металл». Лазерная резка дисков и фланцев, гибка обечаек на листогибе (если не из трубы), токарная обработка осей и посадочных мест под подшипники, сварка узлов (контактная или в среде углекислоты), динамическая балансировка для длинных роликов (от 1 м). Контроль: биение не более 0,5 мм, свободное вращение от руки.

Звездочка — это колесо с зубьями, которое передает движение от привода к цепи. От точности звездочки зависит плавность хода конвейера, износ цепи и нагрузка на редуктор. Некачественная звездочка (с неправильным шагом, непрофилированным зубом или без термообработки) убьет цепь за месяц.

Какие звездочки бывают. Приводные — на ведущем валу, передают момент. Натяжные — на натяжном валу, компенсируют вытяжку цепи. Холостые (обводные) — меняют направление цепи. Звездочки для пластинчатых, втулочных и роликовых цепей (шаг от 50 до 200 мм).

Из чего делаем. Материал — сталь 45, 40Х, 35ХГСА (в зависимости от нагрузки). Заготовка — лазерная резка из листа (для малых и средних серий) или токарно-фрезерная обработка из круга (для единичных). Термообработка — закалка зубьев ТВЧ до HRC 45–52 или цементация (для высоконагруженных).

Почему важна термообработка. Без закалки зубья звездочки работают по принципу «пластилин об абразив»: цепь из стали 45 катает по стальному зубу, тот быстро истирается. При закалке твердость поверхности растет в 2–3 раза, износ замедляется пропорционально.

Как мы делаем звездочки в «Эль Металл». 3D-модель по вашему чертежу или по образцу (реверс-инжиниринг). Лазерная резка контура (отверстия, впадины). Токарная обработка ступицы и посадочных мест. Фрезеровка зубьев по профилю. Закалка ТВЧ зуба и отпуск. Контроль: шаг зубьев по делительной окружности с точностью ±0,05 мм.

Станина — это «скелет» конвейера, который держит все ролики, направляющие, привод и сам груз. От жесткости и геометрической точности станины зависит соосность роликов, натяжение цепи и срок службы подшипников.

Какие станины бывают. Сварные из профильной трубы (прямоугольной или квадратной) — для легких и средних нагрузок. Сварные из швеллера или двутавра — для тяжелых конвейеров. Модульные секционные — для длинных линий (собираются из 1–3-метровых секций на болтах). Передвижные — на колесах или полозьях.

Из чего делаем. Профиль — труба 40×20, 60×40, 80×40, швеллер №6–12, уголок 50×50. Материал — сталь Ст3 (для сухих цехов) или горячеоцинкованная (для влажных и пищевых производств).

Почему важна жесткость станины. Если рама «гуляет» (изгибается под нагрузкой), то ролики перекашиваются, цепь (или лента) сбегает вбок, подшипники работают с перекосом и быстро выходят из строя. Мы всегда рассчитываем прогиб станины под максимальной нагрузкой — он не должен превышать 1/1000 длины пролета.

Как мы делаем станины в «Эль Металл». Лазерная резка фланцев, кронштейнов и косынок. Гибка оснований. Сварка в кондукторе (чтобы не «повело»). Контроль: диагонали (разница не более 1 мм на 3 м), параллельность направляющих, горизонтальность. Оцинковка (горячая или холодная) по требованию.

Отдельно взятые качественные ролики, звездочки и станина еще не гарантируют надежный конвейер. Важна стыковка:

• ролики должны быть выставлены в одну линию с допуском ±1 мм на всей длине конвейера;
• звездочки на валу — соосны с погрешностью не более 0,2 мм;
• цепь должна иметь одинаковое натяжение на обеих ветвях;
• станина — жестко закреплена на полу (анкерные болты) или на виброопорах.

В «Эль Металл» мы не только производим все узлы, но и осуществляем сборку, монтаж и пусконаладку на площадке клиента. Инженер выезжает, проверяет геометрию станины по лазерному уровню, выставляет ролики в линию, натягивает цепь по норме, запускает конвейер под нагрузкой и проверяет вибрацию, шум и ток двигателя. Если что-то не так — регулирует на месте.

Можете ли вы сделать конвейер под ключ от эскиза до монтажа?
да. Вы даете ТЗ: длина трассы, тип груза, вес, скорость, условия эксплуатации. Мы проектируем (свое КБ), изготавливаем все металлические узлы (станину, ролики, звездочки, валы), поставляем комплектующие (цепь, двигатель, редуктор, частотник), собираем на своей площадке, привозим, монтируем, пускаем и сдаем под ключ.

Могу ли я заказать только ролики или только звездочки, а остальное собрать сам?
да, мы работаем и так. Присылайте чертеж или образец ролика — сделаем партию от 10 штук. Присылайте параметры звездочки (шаг цепи, число зубьев, диаметр отверстия) — сделаем от 1 штуки.

Сколько стоят ваши конвейерные узлы по сравнению с готовыми из каталога?
ролики и звездочки — сопоставимо или на 10–15% дешевле готовых аналогов, но у нас можно менять размеры, материал и термообработку под вашу нагрузку. Готовые из каталога — «как есть», мы делаем «как надо вам».

Вы даете гарантию на конвейерную систему?
гарантия на металлические узлы (станина, ролики, звездочки) — 24 месяца. На комплектующие (двигатель, редуктор, частотник) — по гарантии производителя (обычно 12–24 месяца). В течение гарантии выезжаем на ремонт или замену вышедших из строя деталей за свой счет (кроме случаев неправильной эксплуатации).

Каждый металлический узел конвейера — ролик, звездочка, станина, вал, корпус подшипника — влияет на ресурс и надежность всей системы. Если ролик заклинит — порвется лента. Если звездочка износится — цепь начнет скакать. Если рама перекошена — начнется вибрация и быстрый износ подшипников.

В «Эль Металл» мы делаем все эти узлы на своем оборудовании, из проверенных материалов (сталь 45, 40Х, 40ХН, СВМПЭ), с обязательной термообработкой и контролем. Вы можете заказать как отдельные детали, так и полную конвейерную систему под ключ — от 3D-модели до пуско-наладки на вашей площадке.

Присылайте параметры конвейера или чертежи узлов. Мы назовем цену и сроки, а приедем — покажем образцы роликов и звездочек. Бесплатная консультация.

«Эль Металл» — металлообработка полного цикла: свое КБ, лазерная резка, гибка, сварка, слесарные работы и производство конвейерных систем.
