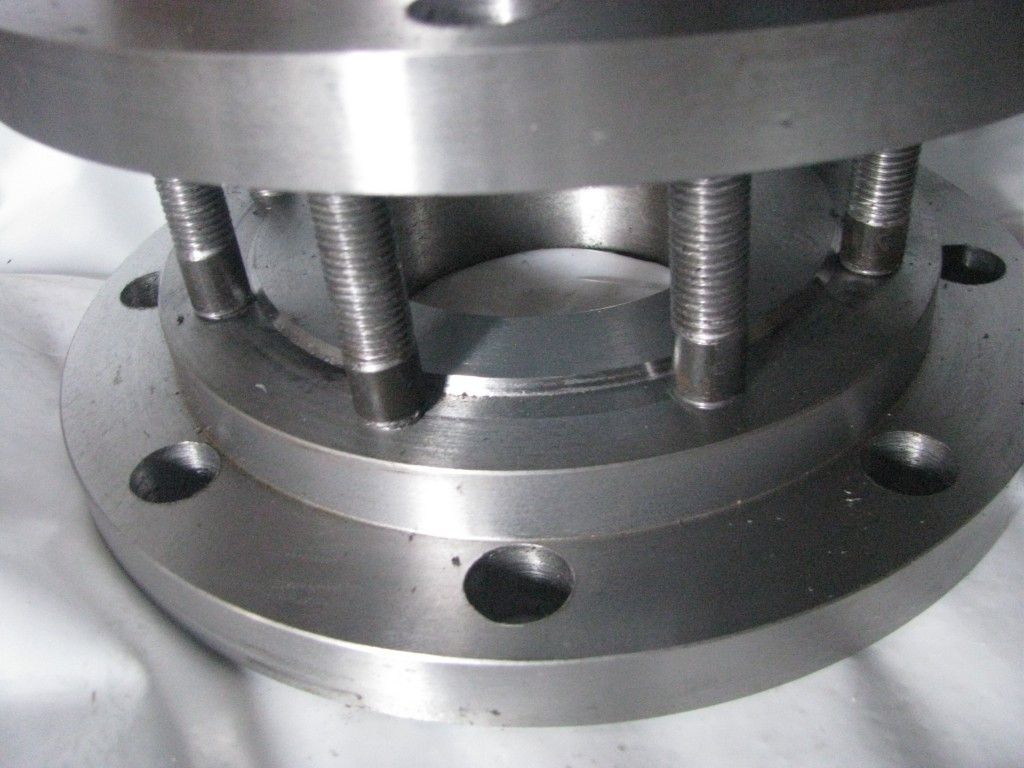

У вас есть идея, эскиз на салфетке или фотография образца. Нужно получить готовое сварное металлоизделие. Как превратить этот эскиз в деталь, которая точно состыкуется с вашим оборудованием, выдержит нагрузки и не разорит бюджет? Маршрут сложнее, чем кажется: эскиз → 3D-модель → чертеж → технологический анализ → оптимизация раскроя → лазерная резка → гибка → подготовка к сварке → сварка → слесарная доработка → контроль. В «Эль Металл» все эти этапы проходят под одной крышей, и за каждый этап отвечает свой специалист, но управляет всем один технолог. Рассказываем пошагово, как рождается сложное металлоизделие от идеи до сварочного стола.

Этап 1. От эскиза к 3D-модели (инжиниринг)

Вы приносите эскиз — на бумаге, в формате PDF, JPG или просто показываете образец. Инженер КБ за 1–3 дня (в зависимости от сложности) создает трехмерную модель в SolidWorks или Компас-3D.

Что входит в работу КБ на этом этапе. Создание твердотельной геометрии по вашим замерам или по образцу (реверс-инжиниринг). Назначение допусков на размеры (что критично, что не очень). Выбор материалов: какая марка стала, толщина листа, нужна ли термообработка. Проверка кинематики (если в изделии есть подвижные элементы). Согласование 3D-модели с вами — вы видите, как будет выглядеть изделие, и вносите правки, пока это стоит недорого.

Результат этапа 1: 3D-модель, утвержденная вами, и комплект чертежей деталей.

Этап 2. Технологический анализ и подготовка к производству

Технолог берет 3D-модель и проверяет: можно ли это изготовить на нашем оборудовании? Ход мыслей технолога:

лазерная резка: все ли контуры доступны для лазера? нет ли закрытых пазов, которые нельзя вырезать? какая минимальная толщина перемычек?
гибка: все ли углы можно погнуть на листогибе? не упрется ли деталь в балку? какой радиус гибки нужен, есть ли у нас такой пуансон?
сварка: обеспечен ли доступ сварщика ко всем швам? не будет ли швов в потолочном положении? какой тип шва назначить?
сборка: как фиксировать детали перед сваркой? нужен ли кондуктор?

Если технолог находит проблемы — возвращает чертеж в КБ с пометками: «увеличьте радиус здесь», «разверните деталь так», «разделите на две части, потом сварим». КБ правит модель, и цикл повторяется. В итоге чертеж становится технологичным — то есть полностью соответствующим возможностям цеха.

Результат этапа 2: технологичный чертеж, маршрутная карта (последовательность операций) и заявка на оснастку (если нужен кондуктор).

Этап 3. Оптимизация раскроя и лазерная резка

Инженер по подготовке производства загружает контуры деталей в CAM-систему и раскладывает их на листе металла с максимальной плотностью. Задача — упаковать детали так, чтобы отходов было минимум (обычно 8–15% вместо 25–30% при хаотичной раскладке).

После раскладки генерируется управляющая программа для лазерного станка: траектория движения луча, смена параметров на углах и отверстиях, автоматическая смена газов. Лазерный оператор запускает программу, контролирует первый рез (чтобы убедиться, что все на месте). Вырезанные детали очищаются от грата (окалины) на слесарном участке.

Результат этапа 3: вырезанные и зачищенные детали, готовые к гибке или сразу к сварке.

Этап 4. Гибка на листогибе (если требуется)

Детали, у которых есть операция гибки, передаются на листогиб. Технолог подбирает оснастку (пуансон и матрицу) под толщину металла и требуемый радиус. Оператор выставляет задние упоры, программирует угол перегиба (с поправкой на пружинение металла), делает пробный гиб.

Первую погнутую деталь проверяют на угломере: угол должен совпадать с чертежом с допуском ±0,5–1°. Если не совпадает — корректируют программу (увеличивают или уменьшают перегиб). После настройки гнут всю партию. Контроль: каждый 10-й гиб проверяют выборочно.

Результат этапа 4: погнутые детали с точными углами, без трещин и перекосов.

Этап 5. Подготовка к сварке (слесарные работы)

Перед сваркой детали должны быть подготовлены. Слесарь:

зачищает кромки от грата (остатки после лазера);
снимает фаски под сварку (скос кромки для глубокого провара);
обезжиривает зоны сварки (удаляет масло, следы СОЖ);
сверлит отверстия, которые нельзя было сверлить до гибки (например, в закрытых профилях);
примеряет детали друг к другу (сухая сборка) — проверяет, сходятся ли зазоры.

Если для сварки нужен кондуктор (стапель, фиксирующий детали в нужном положении) — его тоже изготавливают на этом этапе, лазерной резкой и сваркой из того же металла.

Результат этапа 5: детали с подготовленными кромками, очищенные, собранные на кондукторе, готовые к сварке.

Этап 6. Сварка узла

Сварщик работает по технологической карте, где прописана последовательность швов: сначала прихватки (фиксация деталей в кондукторе), потом корневые швы (первый проход), потом заполняющие швы (остальные проходы).

Для ответственных узлов сварка ведется в среде защитного газа (MIG/MAG), для нержавейки — импульсная сварка аргоном. Режимы сварки (ток, напряжение, скорость подачи проволоки) соответствуют аттестованным для данной марки стали и толщины.

После сварки изделие остывает в кондукторе (чтобы не «повело»), затем освобождается и передается на слесарную доработку.

Результат этапа 6: сваренный узел с чистыми швами и сохраненной геометрией.

Этап 7. Слесарная доработка после сварки

Слесарь зачищает швы от брызг и окалины (шлифовальной машинкой или бормашиной), срезает усиление шва, если требуется гладкая поверхность. Сверлит и нарезает резьбу в тех местах, которые нельзя было обработать до сварки (сквозные отверстия в замкнутых профилях). Проверяет, не появились ли деформации — при необходимости правит (рихтует) изделие.

Результат этапа 7: изделие с чистыми швами, готовое к покраске или сборке.

Этап 8. Контроль качества и упаковка

ОТК (отдел технического контроля) проверяет изделие по контрольной карте, которая составлена на основе чертежа. Что проверяем:

габаритные размеры (штангенциркуль, рулетка, угломер);
диагонали и параллельность (для рам и каркасов);
соосность отверстий;
качество швов (визуальный осмотр: нет трещин, пор, непроваров, подрезов);
при необходимости — капиллярный или ультразвуковой контроль швов (по заказу клиента, отдельная оплата).

Если все параметры в допуске — изделие маркируется (номер заказа, номер детали, дата) и упаковывается (в пленку, картонные коробки, на поддоны — в зависимости от размера). Если брак — изделие отправляется на доработку или в переделку (за наш счет).

Результат этапа 8: готовое изделие с паспортом качества, упакованное к отгрузке.

Таблица: полный маршрут производства сложного металлоизделия

Этап	Что делаем	Ключевые действия	Контрольная точка
1	Инжиниринг (эскиз → 3D-модель)	CAD-моделирование, подбор материала, назначение допусков	согласование 3D-модели с клиентом
2	Технологический анализ	проверка на резку, гибку, сварку, проектирование оснастки	чертеж признан технологичным
3	Лазерная резка	оптимизация раскроя, генерация УП, резка, зачистка грата	контроль первых деталей по чертежу
4	Гибка	подбор оснастки, программирование, пробный гиб, контроль углов	первый гиб проверен на угломере
5	Подготовка к сварке	зачистка кромок, снятие фасок, обезжиривание, сухая сборка	зазоры в пределах нормы (0,5–2 мм)
6	Сварка	фиксация в кондукторе, прихватки, корневые швы, заполняющие швы	контроль геометрии после остывания
7	Слесарная доработка	зачистка швов, правка, сверловка отверстий, нарезание резьбы	швы зачищены, резьба калибром
8	Контроль и упаковка	замер габаритов, диагоналей, швов; маркировка; упаковка	подписание акта приемки клиентом

Сколько времени занимает весь маршрут

От эскиза до отгрузки сложного сварного изделия (например, рамы или каркаса из 20–30 деталей):

инжиниринг и 3D-модель: 2–5 дней;
технологический анализ и подготовка: 1–2 дня;
лазерная резка и гибка: 2–4 дня (в зависимости от загрузки);
сварка и слесарка: 2–5 дней (зависит от количества швов);
контроль и упаковка: 1 день.

Итого от 8 до 17 рабочих дней. По срочным заказам (с доплатой 30–50%) можем сжать до 5–7 дней, работая в две смены.

Часто задаваемые вопросы про заказ сложных изделий

У меня нет чертежа, только фотография или образец. Вы сможете сделать?
да. Это называется реверс-инжиниринг. Мы сканируем образец (или делаем обмеры по фото), строим 3D-модель. Точность будет высокой (до 0,1–0,2 мм), но стоимость инжиниринга будет выше, чем при наличии готового чертежа.

Можно ли приехать и посмотреть на процесс?
да, мы проводим экскурсии в цех. Покажем лазерную резку, листогиб, сварочный участок, слесарный участок и контроль. Смотрите своими глазами, как ваш заказ превращается из листа в готовое изделие.

Вы делаете доставку до моего склада?
да, доставляем по Минску и Минской области (включено в стоимость при заказе от определенной суммы), по другим регионам — по тарифам транспортной компании (дешевле, чем везти самим, у нас скидки с ТК).

Что, если я внесу правки уже после начала производства?
внесение правок после того, как начата лазерная резка, оплачивается отдельно — мы пересчитываем стоимость переналадки и перерезки. Поэтому важно согласовать 3D-модель до старта. Мы всегда показываем модель, а не просто чертеж. Вы можете ее покрутить, посмотреть все ракурсы.

Резюме: один подрядчик — полный маршрут без потерь

Сложное металлоизделие на заказ — это не просто «нарезать и сварить». Это 8 этапов, от инжиниринга до контроля, каждый из которых влияет на качество, сроки и цену. Когда все этапы выполняются в одной компании (КБ, лазер, гибка, сварка, слесарка, контроль), исчезают потери на стыках: не нужно пересылать чертежи, ждать правки, возить детали между разными цехами, ловить брак на финише.

В «Эль Металл» вы приходите с идеей или эскизом, а уезжаете с готовым сварным изделием, которое точно соответствует чертежу, сварено по технологии и проверено ОТК. Без сюрпризов.

Пришлите эскиз или фото образца. Мы сделаем 3D-модель (бесплатно, если заказ переходит в производство), назовем цену и сроки по полному маршруту. И пригласим в цех — смотреть, как ваш эскиз превращается в металл.

«Эль Металл» — металлообработка полного цикла: свое КБ, лазерная резка, гибка, сварка, слесарные работы и производство конвейерных систем.
