Роль ОТК и протокола замеров в обеспечении собираемости деталей
Протокол замеров ОТК — это документ, фиксирующий соответствие фактических размеров детали чертежным допускам. Он необходим для обеспечения собираемости сложных узлов, исключения брака в серийном производстве и подтверждения качества металлообработки. Контроль ОТК включает проверку геометрических параметров, межосевых расстояний и углов гиба с помощью поверенного измерительного инструмента. В Эль Металл протокол ОТК является гарантией того, что детали состыкуются без дополнительной подгонки.
Представьте: вы заказали партию из 500 кронштейнов, привезли их в сборочный цех, а болты не лезут в отверстия. Разница всего в 0,5 мм, но работа стоит, люди злятся, а сроки горят. В «Эль Металл» мы считаем, что «вроде бы похоже на чертеж» — это не результат. Наш отдел технического контроля (ОТК) существует для того, чтобы такие ситуации были физически невозможны.
Протокол замеров — это не просто бумажка с цифрами. Это юридическое и техническое подтверждение того, что ваш проект из виртуальной модели в CAD превратился в точный физический объект. Разберем, как это работает «под капотом» нашего производства.
Представьте: вы заказали партию из 500 кронштейнов, привезли их в сборочный цех, а болты не лезут в отверстия. Разница всего в 0,5 мм, но работа стоит, люди злятся, а сроки горят. В «Эль Металл» мы считаем, что «вроде бы похоже на чертеж» — это не результат. Наш отдел технического контроля (ОТК) существует для того, чтобы такие ситуации были физически невозможны.
Протокол замеров — это не просто бумажка с цифрами. Это юридическое и техническое подтверждение того, что ваш проект из виртуальной модели в CAD превратился в точный физический объект. Разберем, как это работает «под капотом» нашего производства.
Что именно проверяет ОТК: три уровня защиты
01. Входной контроль металла
Мы не начинаем резку, пока не убедимся, что лист соответствует заявленной марке и толщине. Даже если на пачке написано «AISI 304», мы проверяем её на соответствие химсоставу и отсутствие дефектов поверхности. Это база.
02. Межоперационный замер
После лазерной резки первая деталь из партии отправляется на стол ОТК. Проверяется всё: чистота реза, отсутствие конусности и точность отверстий. Если первая деталь в допуске — запускаем серию. Если нет — перенастраиваем станок.
03. Финальный протокол (выходной контроль)
Для сложных узлов мы делаем выборочные или сплошные замеры готовых изделий. Все данные заносятся в протокол, который вы получаете вместе с заказом. Если на чертеже стоит допуск ±0.1 мм, в протоколе вы увидите реальное значение, например, +0.05 мм. Это и есть честная работа.
Мы не начинаем резку, пока не убедимся, что лист соответствует заявленной марке и толщине. Даже если на пачке написано «AISI 304», мы проверяем её на соответствие химсоставу и отсутствие дефектов поверхности. Это база.
02. Межоперационный замер
После лазерной резки первая деталь из партии отправляется на стол ОТК. Проверяется всё: чистота реза, отсутствие конусности и точность отверстий. Если первая деталь в допуске — запускаем серию. Если нет — перенастраиваем станок.
03. Финальный протокол (выходной контроль)
Для сложных узлов мы делаем выборочные или сплошные замеры готовых изделий. Все данные заносятся в протокол, который вы получаете вместе с заказом. Если на чертеже стоит допуск ±0.1 мм, в протоколе вы увидите реальное значение, например, +0.05 мм. Это и есть честная работа.

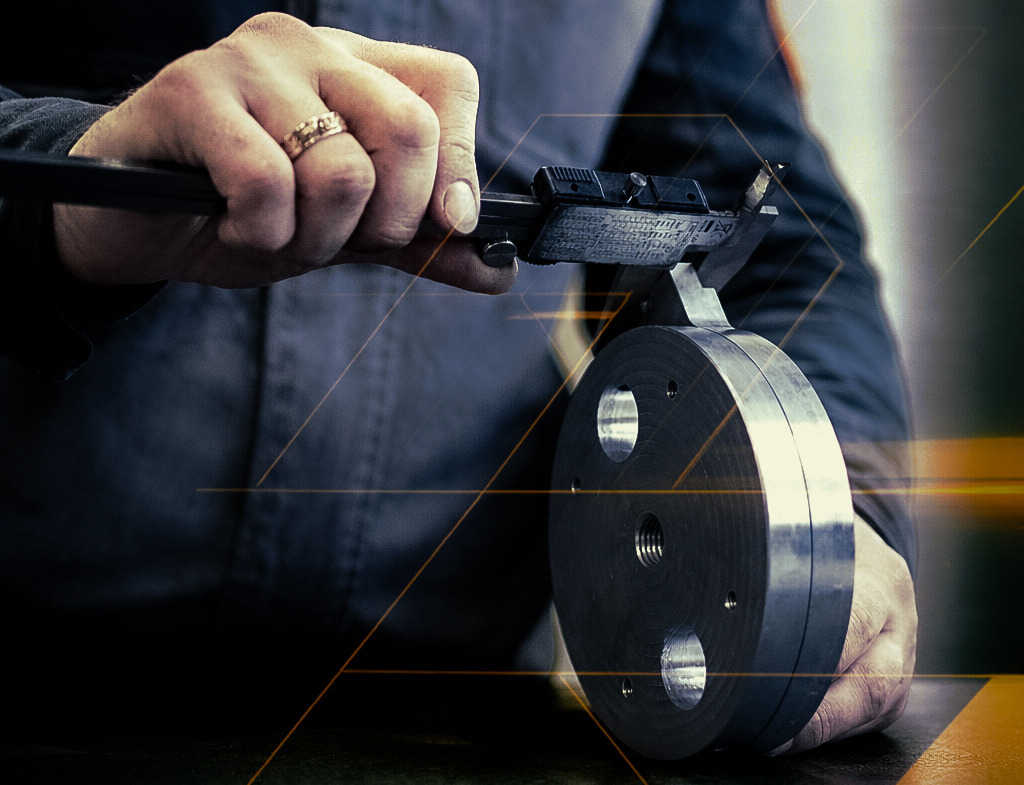

Зачем вам нужен этот документ?
Инструментарий: чем мы «ловим» миллиметры?
В «Эль Металл» мы не меряем детали старыми школьными линейками. В арсенале нашего ОТК:
— Цифровые штангенциркули и микрометры с поверкой.
— Электронные угломеры для контроля гибки.
— Контрольные калибры (пробки и кольца) для проверки резьб и точных отверстий.
— Поверочные плиты для проверки плоскостности рам.
— Цифровые штангенциркули и микрометры с поверкой.
— Электронные угломеры для контроля гибки.
— Контрольные калибры (пробки и кольца) для проверки резьб и точных отверстий.
— Поверочные плиты для проверки плоскостности рам.
Почему собираемость — это ваша прибыль?
Допустим, ваш сборщик на зарплате тратит 15 минут на подгонку каждой детали из-за кривых допусков. В партии из 100 деталей это 25 часов чистого времени. Вы буквально оплачиваете ошибки своего подрядчика. Протокол ОТК от «Эль Металл» обнуляет эти расходы.
Ответы на частые вопросы про качество
— Все ли заказы сопровождаются протоколом?
Стандартный контроль проходят все заказы. Отдельный бумажный протокол замеров по форме КД мы готовим по требованию заказчика или для ответственных узлов.
— Что делать, если размер в протоколе отличается от чертежа?
Если отклонение в пределах допуска — это годная деталь. Если вне допуска — деталь бракуется и переделывается за наш счет до отправки клиенту.
— Как проверить точность гибки на длинных деталях?
Мы замеряем угол в трех точках (по краям и в центре), чтобы исключить «эффект сабли» или прогиб инструмента.
Ваша идея — наш металл. Хотите быть уверены, что каждая деталь из партии будет идентична первой? Заказывайте металлообработку в «Эль Металл». Мы не просто режем — мы контролируем каждый миллиметр вашего успеха.
Стандартный контроль проходят все заказы. Отдельный бумажный протокол замеров по форме КД мы готовим по требованию заказчика или для ответственных узлов.
— Что делать, если размер в протоколе отличается от чертежа?
Если отклонение в пределах допуска — это годная деталь. Если вне допуска — деталь бракуется и переделывается за наш счет до отправки клиенту.
— Как проверить точность гибки на длинных деталях?
Мы замеряем угол в трех точках (по краям и в центре), чтобы исключить «эффект сабли» или прогиб инструмента.
Ваша идея — наш металл. Хотите быть уверены, что каждая деталь из партии будет идентична первой? Заказывайте металлообработку в «Эль Металл». Мы не просто режем — мы контролируем каждый миллиметр вашего успеха.
