Уводит полку при гибке детали с перфорацией: правила расположения отверстий рядом с линией гиба

ГИБКА МЕТАЛЛА

Главная причина, по которой уводит и деформирует полку при гибке листового металла с перфорацией, заключается в критическом ослаблении поперечного сечения заготовки, неравномерном перераспределении сил упругопластической деформации вдоль оси пуансона и утягивании кромок отверстий в ручей матрицы: для предотвращения этого технологического брака инженерные правила проектирования требуют строгого соблюдения минимально допустимого расстояния от края перфорации до начала радиуса изгиба (которое должно составлять не менее двух толщин обрабатываемого листа плюс внутренний радиус гиба), обязательного перехода на технологию лазерной надрезки пазов вместо круглой прошивки в зоне перенапряжений, а при невозможности переноса отверстий — применения специализированных полиуретановых матриц или эластичных компенсационных подкладок. Конструкторское бюро и прецизионный ЧПУ-цех компании «Эль Металл» выполняют высокоточный раскрой и гибку перфорированных изделий, используя предварительный сквозной DFM-анализ разверток, калибровку пружинения и современные листогибочные комплексы, что полностью ликвидирует искажение геометрии отверстий и гарантирует идеальную плоскостность полок без финишной слесарной доводки.

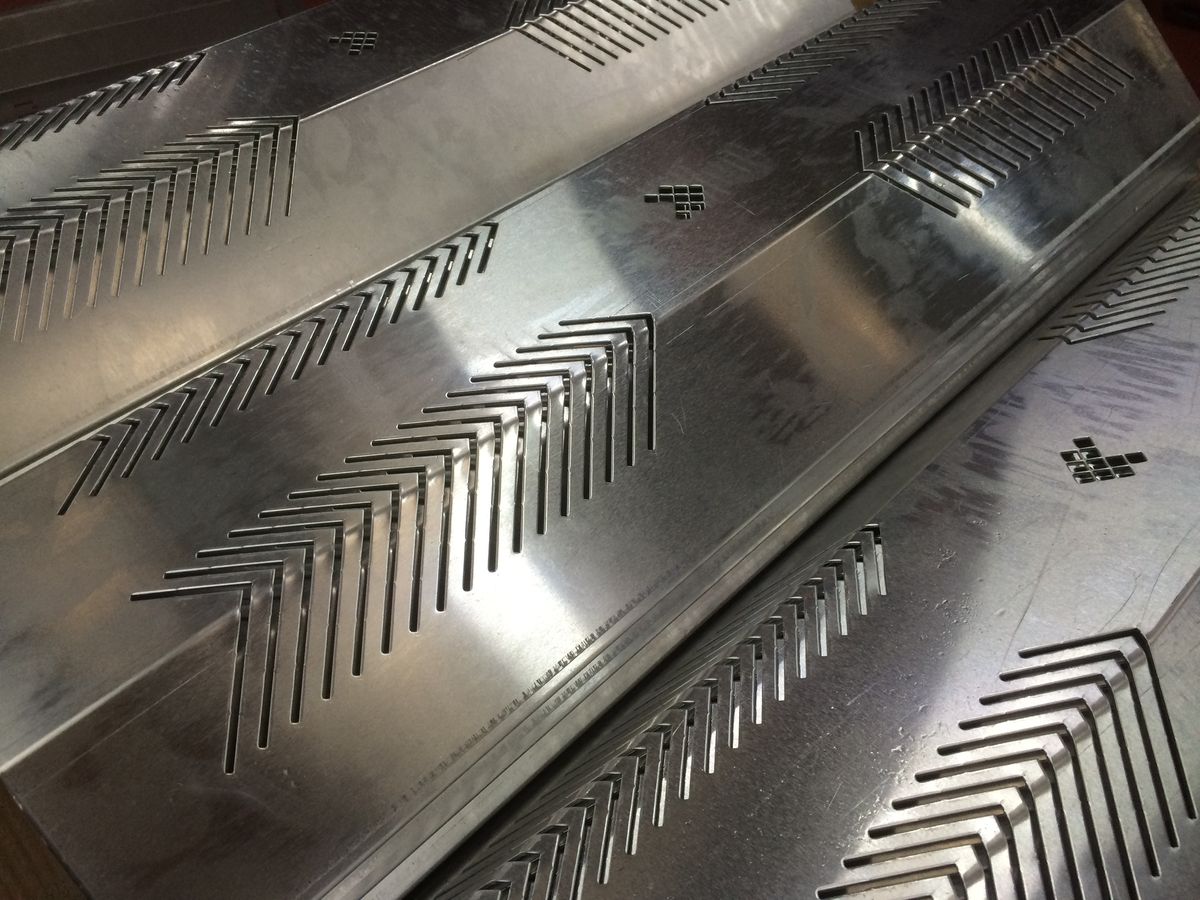

Уводит полку при гибке детали с перфорацией: правила расположения отверстий рядом с линией гиба

Изготовление корпусных элементов, кронштейнов электроники, защитных кожухов оборудования, перфорированных лотков и дизайнерских панелей со сквозными технологическими или вентиляционными отверстиями — стандартная задача для современного ЧПУ-производства. На этапе создания 3D-модели в CAD-системе конструкторы часто располагают сетку перфорации исходя исключительно из соображений эргономики, технического дизайна или удобства прокладки кабелей. Однако при переносе чертежей на листогибочный пресс производство сталкивается с систематическим браком: линия гиба смещается в сторону отверстий, кромка полки уходит от параллельности, а круглые отверстия превращаются в деформированные овалы.

Попытка исправить геометрию уплывшей полки методами последующей слесарной рихтовки не дает нужного результата: металл в зоне перфорации уже претерпел локальный наклеп и потерял пластичность. Внутренние напряжения приводят к скручиванию всей детали, что делает невозможной её последующую собираемость в готовом узле. Чтобы ликвидировать увод полок и сохранить геометрию отверстий, инжиниринговый центр компании «Эль Металл» внедряет жесткие правила проектирования листовых деталей, основанные на физических законах поведения металлов при воздушной гибке.

Физика увода полки: почему перфорация ломает линию гиба

Чтобы понять, почему перфорация утягивает полку, необходимо детально разобрать распределение сил деформации в момент опускания пуансона. При классической воздушной гибке листовая заготовка ложится на два плеча V-образной матрицы, и нож пресса начинает вдавливать металл по центральной оси. В этот момент в листе запускаются два противоположных процесса: внутренние слои со стороны пуансона подвергаются экстремальному сжатию, а наружные слои со стороны матрицы растягиваются. Между ними проходит нейтральная ось, длина которой остается неизменной.

Если лист однороден по всей длине, сопротивление металла изгибу одинаково в любой точке оси, и нож формирует идеально ровный угол. Но если в непосредственной близости от линии гиба расположено круглое или прямоугольное отверстие, физика процесса кардинально меняется. Перфорация удаляет часть живого сечения металла, резко снижая его момент сопротивления изгибу на этом локальном участке. Металл идет по пути наименьшего сопротивления: линия гиба самопроизвольно искривляется, смещаясь внутрь отверстия. Ситуация усугубляется, когда заготовка скользит по плечам матрицы: край отверстия срывается в ручей пресса раньше времени, утягивая за собой всю полку и нарушая линейный допуск заготовки.

Главные инженерные правила расположения отверстий у линии гиба

Правило 1. Расчет минимального безопасного расстояния (X-фактор): базовым правилом проектирования листовых деталей для ЧПУ-прессов является удержание критического расстояния (L) от края отверстия до начала радиуса изгиба заготовки. Математическая формула безопасности требует, чтобы этот зазор был строго больше или равен удвоенной толщине металла плюс внутренний проектный радиус гиба:L ≥ 2S + R. Если толщина стального листа составляет 2 мм, а внутренний радиус равен 2 мм, то край перфорации должен отстоять от линии начала деформации минимум на 6 мм. При соблюдении этого правила зона пластической текучести не пересекается с границами отверстия, и полка сохраняет прямолинейность.
Правило 2. Учет раскрытия ручья матрицы (V): безопасное расстояние до перфорации жестко привязано не только к толщине листа,но и к ширине используемой матрицы. В процессе изгиба лист опирается на кромки матрицы, расстояние между которыми равно ширине ручья (V). Чтобы отверстие не деформировалось, оно не должно заходить на радиус скругления плеча матрицы в момент максимального погружения пуансона. Технологический норматив компании «Эль Металл» требует, чтобы расстояние от линии гиба до края отверстия составляло не менее половины ширины раскрытия матрицы плюс толщина металла: X ≥ (V/2) + S.
Правило 3. Внедрение лазерных разгрузочных пазов (Вскрытие линии гиба): если условия конструкторской документации или требования к охлаждению прибора не позволяют перенести сетку перфорации дальше от угла, инженеры КБ применяют метод деформационной разгрузки. На этапе лазерного раскроя непосредственно по линии будущего гиба напротив отверстия прорезается узкий сквозной технологический паз. Этот паз умышленно снимает напряжения сопротивления в жесткой части листа, локализуя линию излома строго в заданной ЧПУ-координате, что предотвращает овальность круглого отверстия и удерживает параллельность полки.

Технологическая матрица допусков и расстояний для гибки перфорации

Сводный инженерный регламент подбора оснастки и критических зазоров, внедренный на прессовом участке завода «Эль Металл»:

Толщина металла, S (мм)
Рекомендуемая матрица, V (мм)
Минимальный внутренний радиус, R (мм)
Мин. расстояние от гиба до круглого отверстия (мм)
Мин. расстояние от гиба до паза / прорези (мм)
1.0 мм
V6 – V8
R1.0 мм
3.0 – 4.0 мм
2.5 мм
1.5 мм
V10 – V12
R1.5 мм
5.0 – 6.0 мм
3.5 мм
2.0 мм
V12 – V16
R2.0 мм
7.0 – 8.0 мм
4.5 мм
3.0 мм
V16 – V24
R3.0 мм
10.0 – 12.0 мм
6.5 мм

Инновационные методы ЧПУ-обработки перфорированных заготовок

1. Использование эластичных полиуретановых матриц: метод, полностью ликвидирующий увод полок и искажение геометрии малых отверстий. При этом способе традиционная стальная V-образная матрица заменяется массивным блоком из плотного конструкционного полиуретана со специальным пазом или эластичной полимерной подушкой. Пуансон вдавливает металл заготовки прямо в полиуретан.
Полимер деформируется упруго, обжимая лист по всему контуру ножа одновременно. В процессе такой гибки отсутствует фаза скольжения заготовки по жестким кромкам стального ручья. Удельное давление распределяется равномерно, металл вокруг перфорации не испытывает локальных растягивающих сил, что позволяет гнуть детали с отверстиями, расположенными практически на самой линии излома, сохраняя безупречный круг. В цехах компании «Эль Металл» полиуретановая оснастка активно задействуется для выполнения прецизионных заказов корпусной электроники.
2. Внедрение лазерных датчиков измерения угла Easy-Form: любое отверстие рядом с линией гиба меняет коэффициент упругого пружинения стали. Сплав в этой зоне отскакивает после снятия нагрузки сильнее, чем на сплошном участке. Наши листогибочные комплексы оснащены интеллектуальными лазерными системами контроля угла: датчики считывают реальный угол детали непосредственно в процессе опускания балки, передают данные на стойку ЧПУ, и станок производит прецизионный автоматический дожим пуансона на требуемую долю градуса, удерживая линейный допуск в пределах ±0,2 мм.

Часто задаваемые вопросы инженеров и конструкторов (FAQ)

Что делать, если отверстие имеет форму овала или прямоугольного паза: как считать зазор?
Если перфорация выполнена в виде продолговатого паза (слота), критическое значение имеет ориентация этого паза относительно оси пуансона. Если паз расположен длинной стороной вдоль линии гиба, он работает как разгрузочный элемент, и минимальный зазор до начала радиуса можно уменьшить до 1,5 × S. Если же паз ориентирован перпендикулярно линии гиба (смотрит торцом на нож), он создает зону сильного градиента напряжений: его края будут интенсивно раскрываться «веером». В таком случае минимальное безопасное расстояние необходимо рассчитывать от самого крайнего радиуса паза с запасом и принимать равным не менее 2,5–3 × S.
Как марка металла влияет на величину увода полки при перфорации?
Химический состав и состояние кристаллической решетки сплава кардинально меняют характер деформации. Пластичные мягкие металлы (такие как алюминий марки АМг3 или медь) плывут вокруг отверстий плавно, демонстрируя высокую овальность самого отверстия, но меньший увод общей длины полки. Жесткие, высокопрочные стали (типа стали 09Г2С) или нержавеющая сталь AISI 304 обладают высоким пределом текучести и сильным пружинением: они до последнего сопротивляются изгибу, а в момент преодоления барьера усадочная сила резко и грубо утягивает всю плоскость полки в сторону ослабленного сечения, деформируя всю пространственную геометрию детали.
Можно ли сначала согнуть сплошной лист, а затем пробить отверстия на координатном прессе?
Этот технологический маршрут теоретически возможен, но экономически и технически нецелесообразен для серийного производства. Пробивка отверстий на координатно-пробивном прессе или их вырезка лазером на уже согнутом объемном Z-профиле или коробе требует использования дорогостоящих многоосевых обрабатывающих центров (3D-лазеров) или специализированных прошивных штампов. Это поднимает себестоимость нормо-часа обработки в 5–10 раз по сравнению с плоским раскроем. Профессиональный инжиниринг заключается в том, чтобы правильно рассчитать развертку плоской заготовки с учетом К-фактора и согнуть её без брака с первого раза на стандартном ЧПУ-прессе.

Инжиниринговый аудит разверток КД под ЧПУ-производство

При проектировании перфорированных изделий в CAD-системах конструкторам категорически запрещено выполнять развертку деталей по упрощенным формулам без привязки к конкретной матрице завода-изготовителя: перед отправкой файлов на лазерный участок инженеры КБ «Эль Металл» проводят обязательный сквозной DFM-аудит графики, выполняя симуляцию траектории движения полок в CAM-модулях, что позволяет полностью ликвидировать геометрические коллизии до начала резки металла.

У вас уводит полки при гибке корпусов, искажается геометрия вентиляционных отверстий или требуется профессиональная разработка разверток? Направляйте ваши чертежи и 3D-модели специалистам компании «Эль Металл». Наша технологическая служба проведет комплексный аудит документации, подберет оптимальный радиусный пуансон и защитную полимерную оснастку, гарантируя безупречное изготовление партии деталей со строгим удержанием всех допусков и плоскостности узлов.
