В мире листообработки существует опасное заблуждение: «Нарисуем в SolidWorks, а станок сам согнет как надо». На практике же разница между теоретической разверткой и реальной деталью может составлять от 0,5 до 3 мм на каждом гибе. Если у вас в изделии 5–6 гибов, ошибка становится критической.
Инженеры «Эль Металл» подготовили подробный разбор того, как физика металла влияет на ваши затраты и почему правильный инжиниринг в SolidWorks экономит до 15% бюджета проекта.
1. Анатомия гиба: что происходит внутри металла?

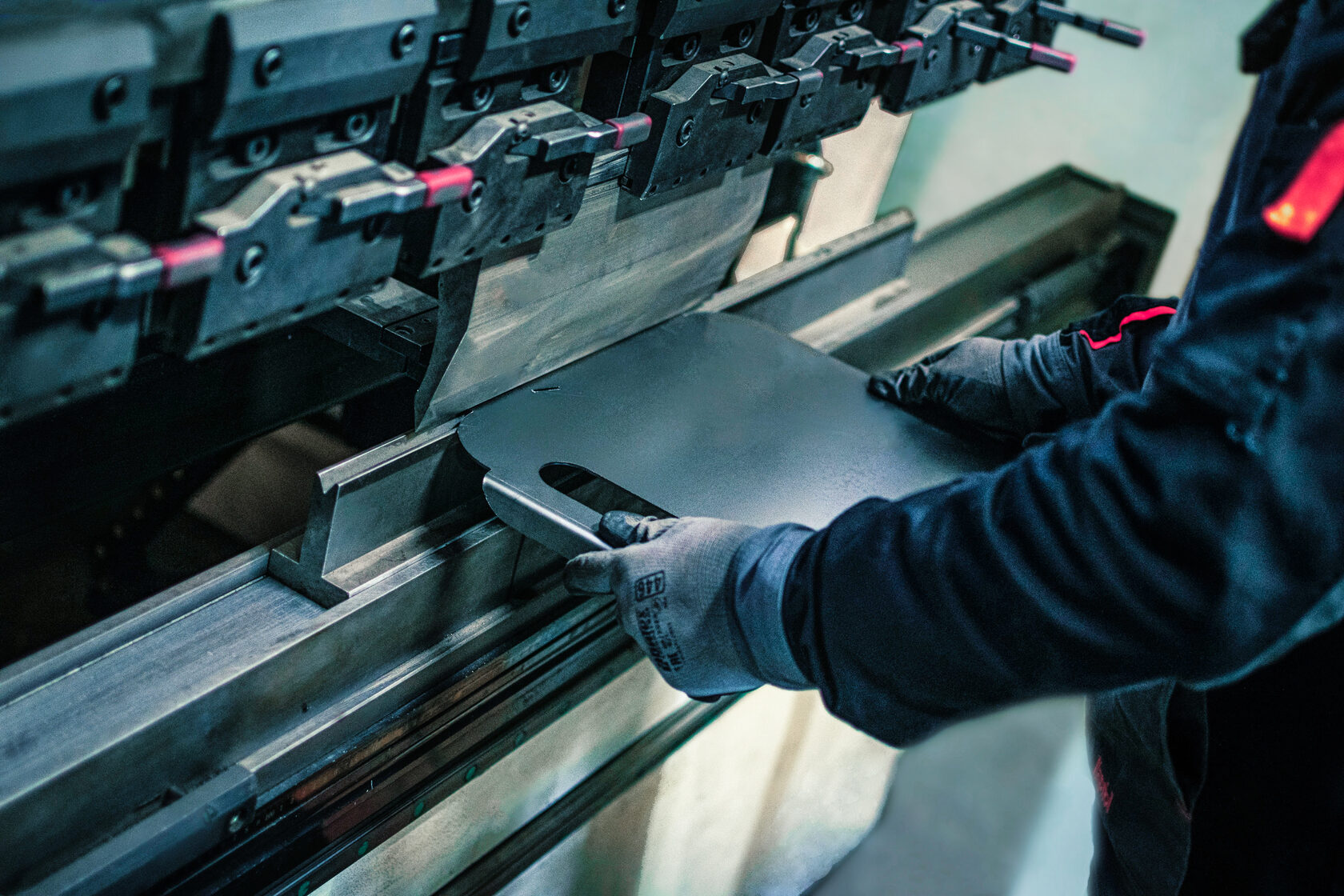

Когда гибочный пресс опускает нож в матрицу, внутри металлического листа происходят сложные процессы деформации:
- Внутренние слои металла (со стороны ножа) подвергаются мощному сжатию.
- Внешние слои (со стороны матрицы) испытывают критическое растяжение.
Между этими зонами находится нейтральная линия — слой, который сохраняет свою первоначальную длину. Расстояние от внутренней поверхности гиба до этой линии и определяет тот самый K-factor.
Почему стандартный коэффициент 0.5 — это миф?
Многие ставят в SolidWorks «среднее по больнице» значение 0.5. Но K-factor — это переменная. Он меняется в зависимости от:
- Пластичности материала: холоднокатаная сталь 08кп ведет себя иначе, чем нержавейка AISI 304.
- Отношения радиуса к толщине: чем круче гиб, тем сильнее смещается нейтральная линия к внутреннему краю.
В «Эль Металл» мы используем калиброванные таблицы коэффициентов, полученные опытным путем для каждой толщины листа.
2. Радиус гиба: почему чертеж часто вредит производству?
Конструкторы часто закладывают в чертеж «красивые» цифры, например, внутренний радиус 1 мм для стали толщиной 3 мм. Но на реальном станке радиус определяется не только ножом, но и шириной раскрытия матрицы (V).
Физика процесса:
При методе «свободной гибки» лист касается только двух краев матрицы и кончика ножа. Металл принимает форму естественной параболы.
- Правило «1/6»: для большинства конструкционных сталей внутренний радиус примерно равен 1/6 ширины раскрытия матрицы.
- Пример: если мы гнем лист 3 мм на стандартной матрице V20, фактический радиус составит около 3.2–3.4 мм, даже если на чертеже стоит 1 мм.
Результат ошибки: если развертка была рассчитана под радиус 1 мм, а согнули под 3 мм — деталь станет «длиннее». В итоге отверстия под крепеж не совпадут, а зазоры в корпусе «поплывут».
3. Экономика инжиниринга: где прячутся 15% экономии?
Точный расчет развертки в «Эль Металл» напрямую влияет на себестоимость вашего заказа:
- Плотный нестинг (раскладка): когда мы уверены в развертке до десятых долей миллиметра, мы можем уменьшить технологические припуски и расстояние между деталями при лазерной резке. На больших листах это позволяет «втиснуть» на 5–10% больше деталей.
- Исключение брака «на подгонку»: при работе с дорогими материалами (нержавеющая сталь, алюминий) цена ошибки в одной развертке может стоить всей прибыли по заказу. Точная модель исключает ситуацию «согнули — не влезло — выкинули».
- Сварка без зазоров: точная гибка гарантирует минимальные зазоры под сварку. Сварщику не нужно «заливать» дыры лишним металлом, что сокращает расход газа, проволоки и время зачистки швов.
4. Как работает «Эль Металл»: протокол точности
Мы не просто берем ваши файлы в работу. Наш технолог проходит по чек-листу:
- Проверка инструментальной базы: мы сопоставляем ваши радиусы с нашими реальными матрицами.
- Корректировка модели: если мы видим, что заданный K-factor не соответствует материалу, мы пересчитываем развертку в SolidWorks.
- Тестовый гиб: для сложных серий мы делаем контрольный гиб на образце металла из той же партии, замеряем его штангенциркулем и вносим финальные правки в программу лазера.
Советы конструкторам от «Эль Металл»:
- Запрашивайте параметры: перед началом проектирования спросите у нас, на какой матрице мы будем гнуть ваш материал.
- Используйте таблицы гибки: вместо ввода K-factor вручную, используйте Gauge Tables в SolidWorks — мы можем предоставить параметры для нашей библиотеки.
- Учитывайте направление проката: металл гнется по-разному вдоль и поперек волокон. Мы учитываем это при раскладке на лазере.
Резюме: качественная деталь начинается не у станка, а в голове инженера. Доверяя расчеты «Эль Металл», вы покупаете не просто «гибку металла», а точность, которая превращается в вашу прямую прибыль.
Хотите проверить свои чертежи на технологичность? Присылайте модели в формате STEP или DXF — наши инженеры проведут аудит ваших разверток.
