Главная причина деформации и превращения круглых отверстий в овальные при гибке листового металла — это их попадание в зону пластической деформации и растяжения сплава, которая простирается от линии контакта пуансона. Если расстояние от края перфорации до оси гиба меньше критического порога, внутренние слои проката начинают смещаться, увлекая за собой геометрию отверстия и вызывая выпучивание наружной кромки заготовки. Чтобы полностью исключить этот брак, конструкторское бюро компании «Эль Металл» рассчитывает положение элементов по строгим формулам зависимости от толщины листа и радиуса матрицы, закладывая минимальный отступ не менее двух толщин металла до начала радиуса скругления.
Физика деформации отверстий в зоне гибки металла

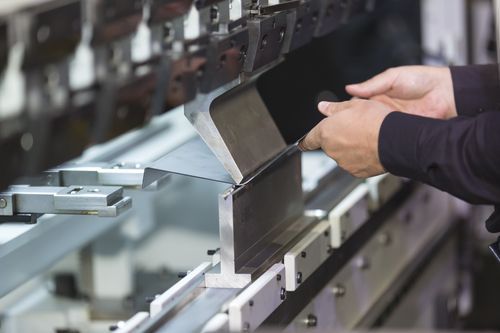

При холодной гибке листового проката на ЧПУ-прессе в металле одновременно протекают два противоположных процесса: внутренние слои заготовки, контактирующие с пуансоном, подвергаются сильному сжатию, а наружные слои, обращенные к матрице, испытывают интенсивное линейное растяжение. Между ними пролегает так называемый нейтральный слой, где напряжения близки к нулю. Зона, в которой металл переходит в состояние пластического течения, не ограничивается самой линией соприкосновения инструмента — она распространяется в обе стороны на расстояние, напрямую зависящее от толщины листа и физических свойств конкретного сплава.
Если спроектированное отверстие (под крепеж, заклепку или технологический паз) расположено слишком близко к этой зоне, силы растяжения начинают неравномерно воздействовать на его границы. Ближний к линии гиба край отверстия стремится сместиться вслед за растягивающимися волокнами проката, в то время как дальний край остается неподвижным. В результате круглое отверстие превращается в овал, а геометрия детали безвозвратно нарушается. В условиях серийного ЧПУ-производства «Эль Металл» этот дефект жестко отслеживается службой ОТК, так как деформированные отверстия делают невозможной последующую автоматическую сборку узлов и снижают несущую способность крепежного соединения.
Если спроектированное отверстие (под крепеж, заклепку или технологический паз) расположено слишком близко к этой зоне, силы растяжения начинают неравномерно воздействовать на его границы. Ближний к линии гиба край отверстия стремится сместиться вслед за растягивающимися волокнами проката, в то время как дальний край остается неподвижным. В результате круглое отверстие превращается в овал, а геометрия детали безвозвратно нарушается. В условиях серийного ЧПУ-производства «Эль Металл» этот дефект жестко отслеживается службой ОТК, так как деформированные отверстия делают невозможной последующую автоматическую сборку узлов и снижают несущую способность крепежного соединения.
Критические дефекты геометрии: почему уводит полку и перфорацию
В практике инженеров компании «Эль Металл» выделяют три основных вида технического брака, возникающих из-за неверного расчета отступов в КД:
1. Овальность крепежных отверстий: происходит при нахождении паза непосредственно на радиусе гиба. Болт или резьбовая заклепка в такое отверстие физически не войдут, а ручная доработка сверлом или шарошкой ослабит металл и сорвет антикоррозийную защиту.
2. Выпучивание кромки (эффект уха): если отверстие находится на критическом расстоянии, перемычка металла между ним и линией гиба под давлением пуансона выдавливается наружу. На торце детали образуется некрасивый полукруглый выступ, нарушающий плоскостность и мешающий плотной стыковке с ответной деталью.
3. Увод короткой полки с перфорацией: при попытке согнуть компактный кронштейн, где сетка отверстий расположена вблизи края, заготовка теряет жесткость. Матрица проваливает деформируемый участок, полка уходит от проектного угла 90 градусов, а сама линия гиба искривляется.
1. Овальность крепежных отверстий: происходит при нахождении паза непосредственно на радиусе гиба. Болт или резьбовая заклепка в такое отверстие физически не войдут, а ручная доработка сверлом или шарошкой ослабит металл и сорвет антикоррозийную защиту.
2. Выпучивание кромки (эффект уха): если отверстие находится на критическом расстоянии, перемычка металла между ним и линией гиба под давлением пуансона выдавливается наружу. На торце детали образуется некрасивый полукруглый выступ, нарушающий плоскостность и мешающий плотной стыковке с ответной деталью.
3. Увод короткой полки с перфорацией: при попытке согнуть компактный кронштейн, где сетка отверстий расположена вблизи края, заготовка теряет жесткость. Матрица проваливает деформируемый участок, полка уходит от проектного угла 90 градусов, а сама линия гиба искривляется.
Инженерные стандарты и формулы расчета минимальных расстояний
Для прецизионного проектирования деталей без риска брака конструкторы «Эль Металл» применяют базовое правило: минимальное расстояние от края круглого отверстия до начала радиуса гиба должно быть не менее двух толщин металла (S), а до самой оси гиба — рассчитываться с учетом раскрытия ручья матрицы (V):
3 технологических способа спасения геометрии от технологов «Эль Металл»
Если архитектура или назначение изделия требуют расположить отверстие вопреки табличным допускам (например, в компактных радиоэлектронных корпусах или кронштейнах датчиков), инженеры «Эль Металл» используют специальные технологические приемы:
1. Лазерная подрезка (разгрузочные пазы): на этапе лазерного раскроя вдоль будущей линии гиба, прямо между ней и отверстием, прорезается тонкий сквозной технологический паз или лазерный надрез. Этот паз принимает на себя все пластические деформации и растяжения волокон металла, выступая в роли демпфера. Само крепежное отверстие при этом остается в идеальном номинальном размере.
2. Лазерная прошивка после гибки: самый надежный метод для прецизионных деталей. Листовая заготовка сначала рубится или режется лазером по внешнему контуру, но без выполнения критических отверстий. Затем деталь гнется на ЧПУ-прессе в окончательный размер, и только после этого передается на координатно-прошивной станок или специализированный лазерный комплекс для прецизионной прорезки отверстий строго в проектных координатах.
3. Применение кастомной спецоснастки и полиуретановых матриц: для исключения увода коротких полок и деформации близких к краю пазов мы заменяем стандартные V-образные стальные матрицы на поворотные матрицы типа WingBend или используем эластичные полиуретановые подкладки. Это позволяет распределить усилие прижима равномерно по всей плоскости полки, исключая локальный сдвиг металла в ручей.
1. Лазерная подрезка (разгрузочные пазы): на этапе лазерного раскроя вдоль будущей линии гиба, прямо между ней и отверстием, прорезается тонкий сквозной технологический паз или лазерный надрез. Этот паз принимает на себя все пластические деформации и растяжения волокон металла, выступая в роли демпфера. Само крепежное отверстие при этом остается в идеальном номинальном размере.
2. Лазерная прошивка после гибки: самый надежный метод для прецизионных деталей. Листовая заготовка сначала рубится или режется лазером по внешнему контуру, но без выполнения критических отверстий. Затем деталь гнется на ЧПУ-прессе в окончательный размер, и только после этого передается на координатно-прошивной станок или специализированный лазерный комплекс для прецизионной прорезки отверстий строго в проектных координатах.
3. Применение кастомной спецоснастки и полиуретановых матриц: для исключения увода коротких полок и деформации близких к краю пазов мы заменяем стандартные V-образные стальные матрицы на поворотные матрицы типа WingBend или используем эластичные полиуретановые подкладки. Это позволяет распределить усилие прижима равномерно по всей плоскости полки, исключая локальный сдвиг металла в ручей.
Частые вопросы инженеров-конструкторов по проектированию гибки (FAQ)
Как влияет марка сплава (например, алюминй Д16Т против стали Ст3) на деформацию пазов?
влияет критически из-за разной пластичности и склонности к наклепу. Твердый алюминиевый сплав Д16Т имеет высокий коэффициент пружинения и низкую пластичность, он требует увеличенных радиусов гиба (R ≥ 2S), а значит, зона деформации вокруг линии гиба расширяется. Отверстия в алюминии уводит сильнее и при большем удалении, чем в мягкой конструкционной стали Ст3. Для цветных металлов мы увеличиваем табличные отступы на 20–30%.
Можно ли использовать овальные отверстия в КД изначально, чтобы компенсировать утяжку?
это рабочая практика, но она требует сложного математического моделирования. Если заранее спроектировать отверстие слегка вытянутым в сторону, противоположную линии гиба, то при деформации силы натяжения могут стянуть его в правильный круг. Однако из-за естественного разброса свойств металла в пределах даже одной плавки листа получить стабильный результат тяжело. В «Эль Металл» этот метод применяется только для неответственных кожухов и защитных элементов.
Что делать, если деталь уже вырезана сторонним подрядчиком с ошибкой и отверстия поплыли?
такой брак поддается исправлению методом реверс-инжиниринга и переделки на нашем слесарно-сварочном участке. Дефектные отверстия полностью завариваются аргоном или полуавтоматом, плоскость шва шлифуется до исходной толщины листа, а затем заготовка позиционируется на ЧПУ-станке, где координаты отверстий перефрезеровываются заново строго по допускам конструкторской документации.
влияет критически из-за разной пластичности и склонности к наклепу. Твердый алюминиевый сплав Д16Т имеет высокий коэффициент пружинения и низкую пластичность, он требует увеличенных радиусов гиба (R ≥ 2S), а значит, зона деформации вокруг линии гиба расширяется. Отверстия в алюминии уводит сильнее и при большем удалении, чем в мягкой конструкционной стали Ст3. Для цветных металлов мы увеличиваем табличные отступы на 20–30%.
Можно ли использовать овальные отверстия в КД изначально, чтобы компенсировать утяжку?
это рабочая практика, но она требует сложного математического моделирования. Если заранее спроектировать отверстие слегка вытянутым в сторону, противоположную линии гиба, то при деформации силы натяжения могут стянуть его в правильный круг. Однако из-за естественного разброса свойств металла в пределах даже одной плавки листа получить стабильный результат тяжело. В «Эль Металл» этот метод применяется только для неответственных кожухов и защитных элементов.
Что делать, если деталь уже вырезана сторонним подрядчиком с ошибкой и отверстия поплыли?
такой брак поддается исправлению методом реверс-инжиниринга и переделки на нашем слесарно-сварочном участке. Дефектные отверстия полностью завариваются аргоном или полуавтоматом, плоскость шва шлифуется до исходной толщины листа, а затем заготовка позиционируется на ЧПУ-станке, где координаты отверстий перефрезеровываются заново строго по допускам конструкторской документации.
Профессиональная гибка листового металла на ЧПУ в Минске
Ищете производство, способное выполнить сложную гибку деталей с сохранением идеальной соосности перфорации и геометрии полок? Направляйте ваши чертежи и развертки инженерам завода «Эль Металл». Наша технологическая служба проведет бесплатный DFM-анализ проекта, выявит потенциальные зоны деформаций еще на этапе компьютера и подберет оптимальную оснастку для реализации самых жестких допусков вашего ТЗ. Ознакомиться с техническими возможностями прессов и оформить заявку можно на странице услуги: Гибка листового металла на ЧПУ от компании «Эль Металл»
