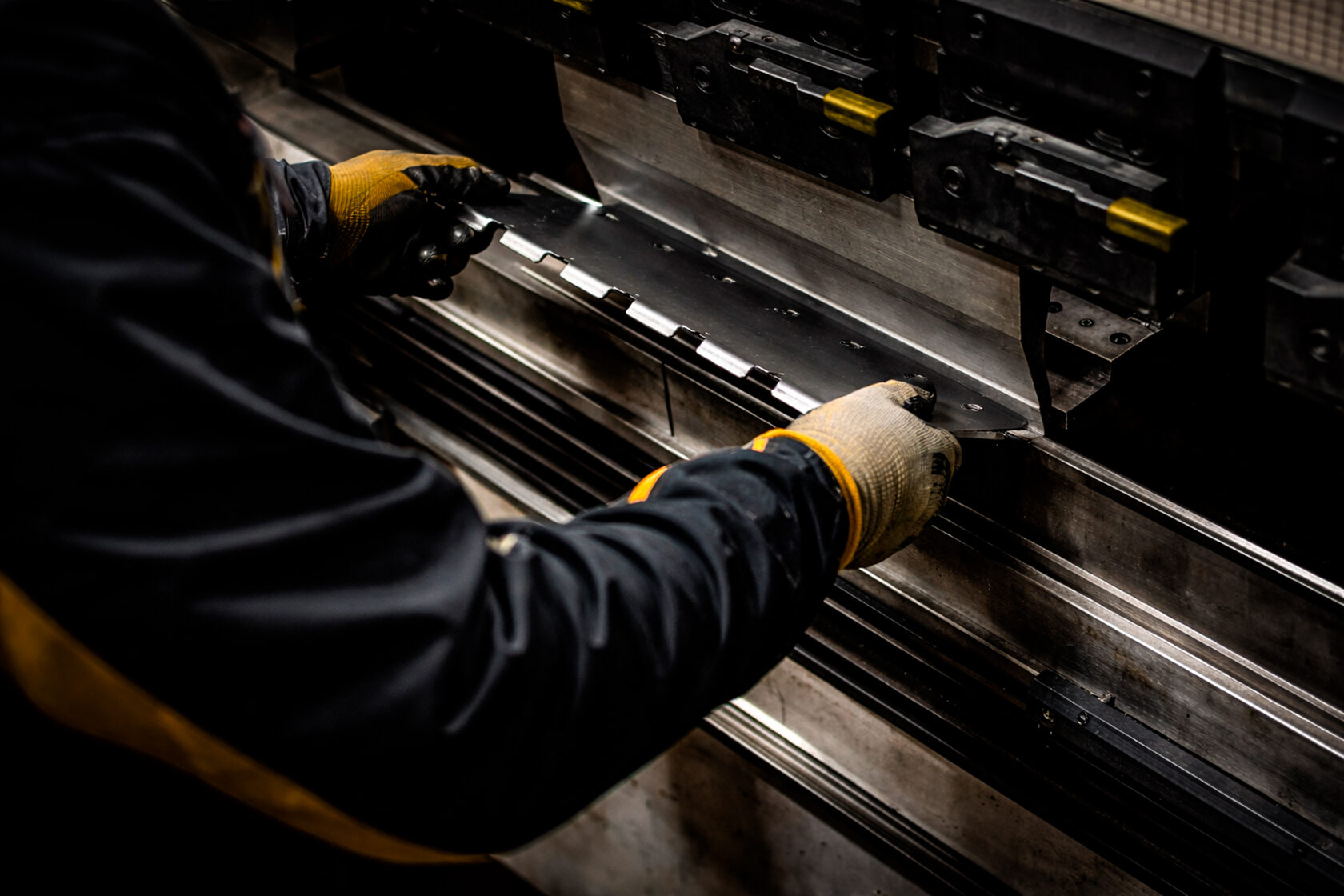

В SolidWorks или Inventor можно нарисовать любой радиус, хоть нулевой. Программа проглотит всё и даже построит развертку. Но когда этот чертеж попадает на листогибочный пресс с ЧПУ, физика металла берет свое. Если конструктор заложил слишком малый радиус, на внешней стороне сгиба металл просто лопнет, превращая деталь в дорогостоящий лом.
Мы в «Эль Металл» ежедневно сталкиваемся с чертежами, где радиус гиба выбран «на глаз» или оставлен по умолчанию. Чтобы ваше изделие было технологичным, а швы не трещали под нагрузкой, нужно учитывать не только толщину, но и «характер» конкретной партии металла. Разберем рабочие формулы и дадим таблицу, по которой работает наш цех.
Физика процесса: почему металл не любит острые углы?
При гибке происходят два одновременных процесса: внутренние слои металла сжимаются, а наружные — растягиваются. Между ними находится «нейтральная линия», которая сохраняет свою длину. Чем меньше радиус пуансона (инструмента), тем сильнее растяжение наружных волокон.
Если радиус меньше критического, напряжение превышает предел прочности, и появляются трещины. Иногда они микроскопические — их не видно после гибки, но стоит детали попасть в камеру порошковой покраски или под вибрационную нагрузку, как дефект «вскрывается». Именно поэтому в «Эль Металл» мы никогда не гнем «в нож», если того не позволяет марка стали.
Таблица минимальных радиусов гиба (R min) для проектирования КД
*S — толщина заготовки. Обратите внимание: вдоль волокон проката радиус всегда должен быть больше, иначе риск трещин возрастает на 40-50%.
Формула развертки и магия K-фактора
Рабочая формула развертки: L = A + B + BA.
Где BA (Bend Allowance) — это добавка на гиб, которая зависит от угла, радиуса и того самого коэффициента К. Мы в «Эль Металл» рекомендуем для сталей толщиной 1-3 мм использовать K-factor в диапазоне 0.35–0.42. Если вы проектируете сложные корпуса, где важна собираемость «шип-паз», уточняйте параметры у нашего технолога — под каждый тип матрицы у нас свои таблицы поправок.
Почему мы в «Эль Металл» иногда просим увеличить радиус?
Представьте деталь из 4-миллиметровой нержавейки. Вы хотите радиус 1 мм. Технически мы можем это сделать, «вдавив» пуансон в металл. Но при этом происходит деформация (утяжка) боковых поверхностей, и деталь теряет товарный вид. Мы всегда предлагаем золотую середину: радиус, равный толщине металла (R=S). Это гарантирует отсутствие трещин, сохранение прочности и чистую эстетику сгиба.
Направление проката: то, что не видит CAD
Металл — это «анизотропный» материал. В процессе прокатки на заводе его структура вытягивается в одну сторону. Если ваш гиб идет вдоль этих «волокон», металл ведет себя как сухая щепка. При раскладке деталей на листе наши операторы лазерных станков всегда смотрят на КД. Если мы видим ответственный узел, мы разворачиваем детали так, чтобы линия гиба шла поперек или хотя бы под 45 градусов к волокну. Это позволяет использовать минимальные радиусы без риска разрушения.
Коротко о главном (FAQ для конструкторов)
Оптимально — 2 мм. Это позволит использовать стандартный инструмент и обеспечит максимальный запас прочности.
— Можно ли гнуть алюминий без радиуса («в острый угол»)?
Категорически нет. Алюминий (особенно сплавы АМг) крайне чувствителен к растяжению. Минимальный радиус должен быть не менее 0.8–1.0 от толщины.
— Как радиус гиба влияет на стоимость заказа?
Если вы используете стандартные радиусы (1.0; 2.0; 3.0), мы гнем их типовым инструментом. Нестандартные радиусы могут потребовать изготовления спец-оснастки, что увеличит бюджет и сроки.
Ваша идея — наш металл. Боитесь, что деталь «лопнет» или не сойдется в размерах? Присылайте 3D-модели в «Эль Металл». Мы проведем аудит технологичности, поправим К-фактор под наши матрицы и выдадим результат, который не потребует доработки напильником.
