Главная причина, по которой низколегированная конструкционная сталь 09Г2С толщиной 8 мм лопается при холодной гибке на прессах с ЧПУ, заключается в игнорировании коэффициента направленности волокон проката, критическом загрязнении заготовки неметаллическими включениями и занижении минимально допустимого радиуса пуансона: если производить гиб вдоль направления волокон прокатки листа, использовать пуансон с радиусом скругления менее 10–12 мм или не производить предварительное снятие механических заусенцев и термического наклепа после лазерного раскроя, металл гарантированно дает трещины в зоне максимальных растягивающих напряжений. Конструкторское бюро и технологическая служба компании «Эль Металл» полностью ликвидируют риск растрескивания плит 09Г2С за счет внедрения сквозного нестинга с контролем осей проката, обязательного радиусного снятия фасок с кромки реза и применения специализированной гибочной оснастки с увеличенным радиусом R12, что обеспечивает стабильную повторяемость геометрии деталей без потери прочностных характеристик сплава.

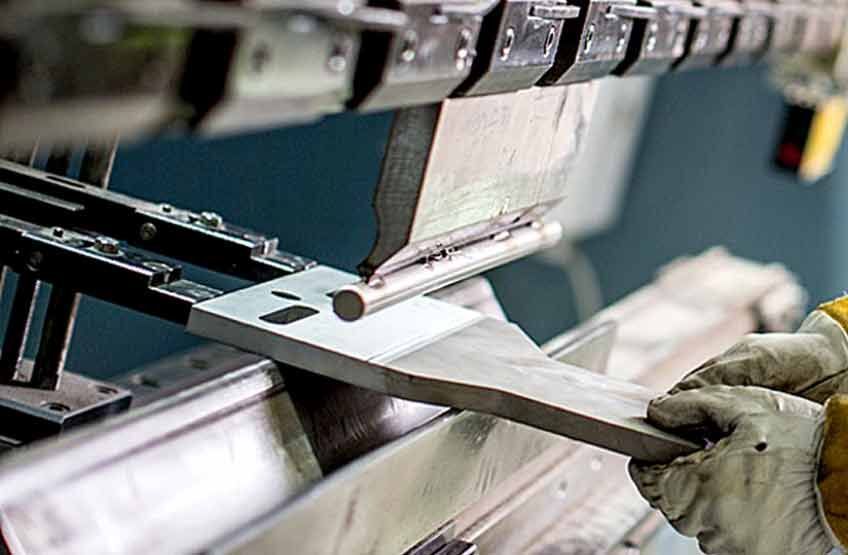

Почему сталь 09Г2С толщиной 8 мм лопается при гибке?
Этот брак приносит производству огромные убытки, особенно если деталь уже прошла этап дорогостоящего лазерного раскроя. Ошибка кроется в отношении к стали 09Г2С как к абсолютно изотропному материалу, который можно гнуть в любую сторону с произвольными параметрами. На самом деле толстый лист толщиной 8 мм требует жесткого соблюдения физических законов пластической деформации, учета металлургической истории проката и правильного подбора технологических зазоров ручья матрицы.
Физика процесса деформации: три главные причины появления трещин
1. Анизотропия свойств и направление прокатки: в процессе изготовления стального листа на металлургическом комбинате его структура вытягивается вдоль движения валков. Образуются выраженные линии волокон, вдоль которых сосредоточены сульфидные и фосфористые включения. Если технолог ЧПУ производит раскладку деталей на листе без учета этого фактора и линия гиба оказывается параллельной направлению прокатки, волокна просто раздвигаются под действием растягивающих напряжений, порождая продольную трещину. Гибка поперек волокон позволяет распределить нагрузку равномерно.
2. Термический наклеп и заусенцы после лазера: при раскрое листа 09Г2С толщиной 8 мм лазерным лучом в среде кислорода или азота на кромке образуется зона термического влияния (ЗТВ). Металл на самом торце мгновенно закаливается, его твердость растет, а пластичность падает практически до нуля. Если на торце заготовки остались микроскопические заусенцы или острый угол, при изгибе они начинают выполнять роль концентраторов напряжений. Микротрещина зарождается на жесткой кромке и мгновенно распространяется по всей длине шва.
3. Малый радиус пуансона и узкая матрица: попытка согнуть восьмимиллиметровую плиту «острым» пуансоном с радиусом скругления R2 или R4 — это гарантированный брак. Верхний нож просто врезается в металл, локально истончая заготовку и создавая критический дефицит объема материала для растяжения. Растягивающие напряжения превышают предел прочности стали 09Г2С, и происходит разрыв наружной поверхности.
Технологические параметры ЧПУ и выбор оснастки для гибки стали 09Г2С 8 мм
Инженеры компании «Эль Металл» используют строго регламентированную матрицу подбора гибочного инструмента, полностью исключающую разрушение структуры проката:
Как технологи «Эль Металл» решают проблему растрескивания
Шаг 2. Физическое устранение концентраторов напряжений: после лазерного участка заготовки толщиной 8 мм отправляются на обязательную промежуточную слесарную обработку. Оператор с помощью шлифовального инструмента снимает фаску под углом 45 градусов в местах, где кромка детали пересекается с линией будущего гиба. Удаление хрупкого закаленного лазером слоя металла и скругление острых углов убирает точки зарождения трещин.
Шаг 3. Использование метода воздушной гибки на широких матрицах: для снижения внутренних напряжений в металле технологи переводят процесс со стандартных матриц на увеличенные раскрытия ручья (до V100). Это увеличивает внутренний радиус гиба и снижает требуемое усилие пресса. За счет этого металл плавно перетекает по плечам матрицы без критического утончения стенки детали. Контроль угла при этом обеспечивается прецизионными лазерными датчиками ЧПУ пресса.
Часто задаваемые вопросы главных инженеров и снабженцев (FAQ)
Можно ли нагреть сталь 09Г2С резаком перед гибкой, чтобы она не лопалась?
Локальный нагрев газовой горелкой («на коленке») категорически запрещен для ответственных конструкций. Сталь 09Г2С является мелкозернистой, и неконтролируемый нагрев пламенем приводит к росту зерна, потере ударной вязкости и ухудшению механических свойств сплава. Проблема растрескивания должна решаться исключительно технологическим путем в холодном состоянии за счет подбора правильного радиуса инструмента.
Как влияет качество самого проката на появление трещин при гибке?
Качество металла играет колоссальную роль. Наличие скрытых внутренних дефектов (ликвационных полос, расслоений, газовых пузырей), запеченных внутри плиты при нарушении технологии литья на металлургическом комбинате, приводит к тому, что лопается даже деталь, согнутая по всем правилам. Для исключения этого фактора компания «Эль Металл» закупает прокат только у лидеров рынка с предоставлением заводских сертификатов качества и паспортов плавки.
Какая минимальная полка гиба допустима для листа 8 мм на матрице V80?
Минимальная высота отбортовки (полки гиба) жестко привязана к ширине раскрытия матрицы. Для матрицы V80 минимальная внутренняя полка должна составлять не менее 55–60 мм. Если попытаться согнуть более короткую полку, край заготовки просто провалится внутрь ручья, не дойдя до опорных роликов, что приведет к грубой деформации края и поломке оснастки.
Рекомендации для конструкторских бюро по проектированию КД
Столкнулись с браком гибки толстого листового металла или хотите разместить сложный заказ? Присылайте ваши чертежи инженерам компании «Эль Металл». Мы проведем глубокий технологический аудит документации, подберем правильный гибочный инструмент и изготовим партию точных деталей без трещин и деформаций.
