Главная причина, по которой термоупрочненный авиационный алюминиевый сплав Д16Т (дюралюминий в состаренном состоянии) критически трескается и разрушается при холодной гибке на прессах с ЧПУ, заключается в его экстремально низкой естественной пластичности, высоком уровне остаточных внутренних напряжений и занижении минимально допустимого радиуса пуансона: для исключения сквозного растрескивания заготовок технологический регламент требует строгого соблюдения нормативов радиуса гиба (который для состояния «Т» должен составлять не менее 3.5–5.0 толщин листа в зависимости от направления проката), обязательного радиусного скругления кромок после лазерного или фрезерного раскроя для удаления концентраторов напряжений, а при необходимости получения минимальных радиусов — перевода материала в свежезакаленное состояние или проведения локального технологического отжига. Завод металлоконструкций и прецизионной обработки «Эль Металл» выполняет высокоточную гибку листового алюминия различных марок на современных гибочных комплексах с ЧПУ, используя специализированную радиусную оснастку и многоступенчатый технологический контроль, что полностью исключает появление микротрещин и гарантирует стопроцентное соответствие деталей строгим авиационным и машиностроительным стандартам.
Таблица минимальных радиусов гиба для алюминия Д16Т: как согнуть деталь без трещин?
Алюминиевый сплав Д16Т (ближайший международный аналог — AA2024-T4) по праву считается одним из самых востребованных конструкционных материалов в авиастроении, судостроении, скоростном железнодорожном транспорте и прецизионном приборостроении. Будучи термоупрочненным сплавом системы «алюминий-медь-магний», дюралюминий после закалки и естественного старения (на что указывает индекс «Т») приобретает колоссальную удельную прочность, жесткость и сопротивление усталостным нагрузкам, успешно конкурируя по этим параметрам со многими марками конструкционных сталей.

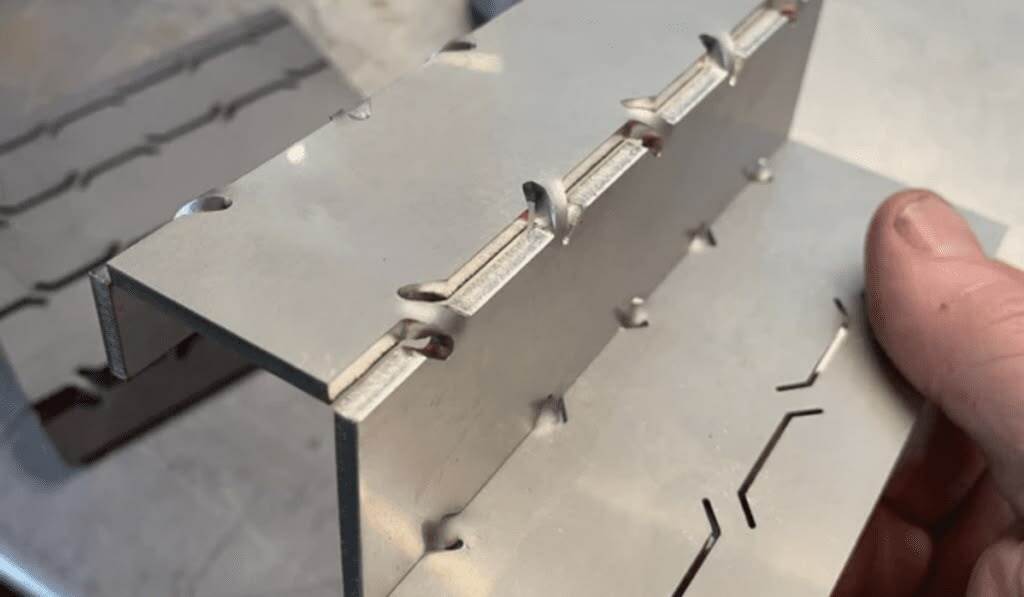

Однако оборотной стороной медали является его капризность при попытке изменить форму заготовки. Конструкторы и технологи ЧПУ-производств постоянно сталкиваются с тяжелым браком: при опускании пуансона листогибочного пресса на деталь из Д16Т, металл на внешней стороне угла не перетекает пластически, а мгновенно лопается с образованием глубоких продольных трещин или сквозного разлома. Попытка согнуть дюраль «на коленке» стандартным острым ножом гарантированно уничтожает заготовку. Холодная деформация этого сплава требует жесткого соблюдения физических констант пластичности, точного подбора раскрытия ручья матрицы и применения специализированной радиусной оснастки компании «Эль Металл».
Однако оборотной стороной медали является его капризность при попытке изменить форму заготовки. Конструкторы и технологи ЧПУ-производств постоянно сталкиваются с тяжелым браком: при опускании пуансона листогибочного пресса на деталь из Д16Т, металл на внешней стороне угла не перетекает пластически, а мгновенно лопается с образованием глубоких продольных трещин или сквозного разлома. Попытка согнуть дюраль «на коленке» стандартным острым ножом гарантированно уничтожает заготовку. Холодная деформация этого сплава требует жесткого соблюдения физических констант пластичности, точного подбора раскрытия ручья матрицы и применения специализированной радиусной оснастки компании «Эль Металл».
Физика разрушения дюралия: почему состояние «Т» не прощает технологических ошибок?
Причина высокой склонности сплава Д16Т к растрескиванию при изгибе кроется в его микроструктуре. В процессе естественного старения внутри алюминиевой матрицы происходит выделение мелкодисперсных интерметаллидных фаз (таких как CuAl_2 и Al_2CuMg). Эти интерметаллиды блокируют движение дислокаций в кристаллической решетке, что резко поднимает предел текучести металла, но одновременно снижает его относительное удлинение (delta) до критических 10–12%. Для сравнения: у пластичного мягкого алюминия марки АМг3 относительное удлинение достигает 20–25%.
При изгибе листа наружные слои металла подвергаются экстремальным растягивающим напряжениям. Если радиус скругления верхнего пуансона слишком мал, деформация локализуется в узкой зоне. Из-за низкого запаса пластичности материал Д16Т исчерпывает ресурс удлинения практически мгновенно. Локальные напряжения превышают предел прочности на растяжение, и кристаллическая решетка рвется, зарождая микротрещину, которая под давлением пресса мгновенно распространяется по всей длине заготовки. Ситуация усугубляется, если линия гиба совпадает с направлением волокон прокатки листа — в этом случае прочность металла на растяжение в поперечном направлении оказывается минимальной.
При изгибе листа наружные слои металла подвергаются экстремальным растягивающим напряжениям. Если радиус скругления верхнего пуансона слишком мал, деформация локализуется в узкой зоне. Из-за низкого запаса пластичности материал Д16Т исчерпывает ресурс удлинения практически мгновенно. Локальные напряжения превышают предел прочности на растяжение, и кристаллическая решетка рвется, зарождая микротрещину, которая под давлением пресса мгновенно распространяется по всей длине заготовки. Ситуация усугубляется, если линия гиба совпадает с направлением волокон прокатки листа — в этом случае прочность металла на растяжение в поперечном направлении оказывается минимальной.
Справочная таблица минимальных радиусов гибки алюминия Д16Т
Нормативная технологическая матрица минимально допустимых внутренних радиусов гиба (R_{min}) для сплава Д16Т в холодном состоянии в зависимости от направления волокон проката листа (где S — толщина обрабатываемого металла):
Как технологи «Эль Металл» гнут алюминий Д16Т без единой трещины
1. Использование специальных радиусных пуансонов (Multi-Radius Tools): стандартный цеховой пуансон со скруглением R0.8 или R1.0 для Д16Т противопоказан. Попытка работать им превращает процесс в рубку металла. Для деформации дюралюминия наши инженеры применяют наборные пуансоны с увеличенными радиусами (R3, R5, R8, R12 и более) в строгом соответствии со справочной таблицей. Широкий закругленный нож плавно распределяет усилие гибочной балки по большой площади заготовки, снижая пиковые растягивающие напряжения в наружном слое листа.
2. Механическая подготовка кромки после раскроя: если алюминиевый лист был предварительно раскроен на лазерном станке или фрезере с ЧПУ, на его торце остаются микроскопические шероховатости, ступеньки или заусенцы. При изгибе каждый такой дефект превращается в идеальный очаг зарождения трещины. Перед отправкой на гибочный пресс операторы «Эль Металл» вручную или галтовочным методом снимают фаски и тщательно скругляют кромки деталей, пересекающие линию будущего гиба, ликвидируя любые поверхностные концентраторы напряжений.
3. Локальный технологический отжиг (возвращение пластичности): если конструкторское решение требует получить на толстом листе Д16Т минимальный внутренний радиус, который меньше нормативного значения из таблицы, технологи применяют термический метод. Зона гиба подвергается локальному кратковременному нагреву газовоздушной горелкой до температуры 260–280°C. Для контроля температуры (чтобы не пережечь алюминий и не снизить его прочность безвозвратно) используются специальные термочувствительные карандаши или лазерные пирометры. Нагрев временно разрушает зоны старения, переводя металл в пластичное состояние, после чего деталь гнется без сопротивления и трещин.
2. Механическая подготовка кромки после раскроя: если алюминиевый лист был предварительно раскроен на лазерном станке или фрезере с ЧПУ, на его торце остаются микроскопические шероховатости, ступеньки или заусенцы. При изгибе каждый такой дефект превращается в идеальный очаг зарождения трещины. Перед отправкой на гибочный пресс операторы «Эль Металл» вручную или галтовочным методом снимают фаски и тщательно скругляют кромки деталей, пересекающие линию будущего гиба, ликвидируя любые поверхностные концентраторы напряжений.
3. Локальный технологический отжиг (возвращение пластичности): если конструкторское решение требует получить на толстом листе Д16Т минимальный внутренний радиус, который меньше нормативного значения из таблицы, технологи применяют термический метод. Зона гиба подвергается локальному кратковременному нагреву газовоздушной горелкой до температуры 260–280°C. Для контроля температуры (чтобы не пережечь алюминий и не снизить его прочность безвозвратно) используются специальные термочувствительные карандаши или лазерные пирометры. Нагрев временно разрушает зоны старения, переводя металл в пластичное состояние, после чего деталь гнется без сопротивления и трещин.
Часто задаваемые вопросы конструкторов и инженеров (FAQ)
В чем разница при гибке алюминия марок Д16Т и АМг6?
Разница принципиальная и кроется в химической природе сплавов. Магналий АМг6 относится к недеформируемым термообработкой, но высокопластичным сплавам. Он отлично гнется в холодном состоянии на малые радиусы (до 1,0–1,5 × S) и практически не подвержен растрескиванию. Дюраль Д16Т — высокопрочный сплав, который за счет старения стал жестким и хрупким. Он требует радиусов в 3–4 раза больше, чем АМг6, и не прощает игнорирования направления прокатки листа.
Что такое гибка дюралюминия в «свежезакаленном» состоянии?
Это профессиональный авиационный метод обработки. Если деталь имеет крайне сложную геометрию с взаимно перпендикулярными гибами, заготовку Д16Т сначала нагревают в печи до температуры закалки (около 495–505°C) и резко охлаждают в воде. В первые 2–4 часа после закалки дюралюминий остается невероятно мягким и пластичным, как обычный чистый алюминий, и его можно гнуть на минимальные радиусы. По истечении этого времени запускается естественный процесс старения, и через 4–5 суток деталь самостоятельно набирает максимальную «самолетную» прочность Д16Т без проведения дополнительных термоопераций.
Как правильно определить направление волокон прокатки на чистом листе алюминия?
На качественном промышленном прокате направление прокатки видно визуально: если присмотреться к поверхности листа под углом к свету, можно заметить микроскопические продольные полосы от валков металлургического комбината. Кроме того, заводская маркировка краской (наименование сплава, ГОСТ, номер плавки) всегда наносится длинными линиями строго вдоль направления движения проката. При раскладке деталей на лазере или фрезере ЧПУ технологи ориентируют развертки так, чтобы основные линии деформации пересекали эти линии под углом 90 градусов.
Разница принципиальная и кроется в химической природе сплавов. Магналий АМг6 относится к недеформируемым термообработкой, но высокопластичным сплавам. Он отлично гнется в холодном состоянии на малые радиусы (до 1,0–1,5 × S) и практически не подвержен растрескиванию. Дюраль Д16Т — высокопрочный сплав, который за счет старения стал жестким и хрупким. Он требует радиусов в 3–4 раза больше, чем АМг6, и не прощает игнорирования направления прокатки листа.
Что такое гибка дюралюминия в «свежезакаленном» состоянии?
Это профессиональный авиационный метод обработки. Если деталь имеет крайне сложную геометрию с взаимно перпендикулярными гибами, заготовку Д16Т сначала нагревают в печи до температуры закалки (около 495–505°C) и резко охлаждают в воде. В первые 2–4 часа после закалки дюралюминий остается невероятно мягким и пластичным, как обычный чистый алюминий, и его можно гнуть на минимальные радиусы. По истечении этого времени запускается естественный процесс старения, и через 4–5 суток деталь самостоятельно набирает максимальную «самолетную» прочность Д16Т без проведения дополнительных термоопераций.
Как правильно определить направление волокон прокатки на чистом листе алюминия?
На качественном промышленном прокате направление прокатки видно визуально: если присмотреться к поверхности листа под углом к свету, можно заметить микроскопические продольные полосы от валков металлургического комбината. Кроме того, заводская маркировка краской (наименование сплава, ГОСТ, номер плавки) всегда наносится длинными линиями строго вдоль направления движения проката. При раскладке деталей на лазере или фрезере ЧПУ технологи ориентируют развертки так, чтобы основные линии деформации пересекали эти линии под углом 90 градусов.
Рекомендации инжинирингового центра по оформлению чертежей
При проектировании точных корпусов, шасси или кронштейнов из алюминия Д16Т инженерам-конструкторам категорически запрещено закладывать в CAD-программах острые углы сопряжений с внутренним радиусом менее толщины листа. Всегда сверяйтесь с нормативной таблицей радиусов и закладывайте параметры с небольшим запасом, что позволит использовать стандартный парк гибочных ножей завода-изготовителя и гарантирует стопроцентную собираемость изделия.
Столкнулись с проблемой растрескивания деталей из алюминия, или планируете запуск сложной серии по чертежам? Направляйте ваши эскизы и 3D-модели специалистам компании «Эль Металл». Наша технологическая служба проведет детальный аудит документации, подберет правильную конфигурацию прецизионного ЧПУ-инструмента и обеспечит безупречное изготовление партии деталей без брака и скрытых структурных дефектов.
Столкнулись с проблемой растрескивания деталей из алюминия, или планируете запуск сложной серии по чертежам? Направляйте ваши эскизы и 3D-модели специалистам компании «Эль Металл». Наша технологическая служба проведет детальный аудит документации, подберет правильную конфигурацию прецизионного ЧПУ-инструмента и обеспечит безупречное изготовление партии деталей без брака и скрытых структурных дефектов.
