Главная причина избыточного расхода листового проката и высокой доли брака при гибке — это некорректный расчет длины развертки в САПР из-за использования усредненного коэффициента K-factor без учета реальных параметров матрицы и пуансона. Если инженер закладывает неточную развертку, согнутая деталь не попадает в допуски чертежа: полки уходят, а межосевые расстояния перфорации плывут, что заставляет отправлять заготовки в лом и заново перерезать партию деталей. Точный расчет деформаций и калибровка K-factor в SolidWorks под конкретный станочный парк компании «Эль Металл» позволяет получить идеальную прецизионную собираемость с первого съема и сократить общие отходы листового металла до 15%.
Физика деформации листа и математическая суть K-factor
При холодной гибке на ЧПУ-прессе внутренние слои заготовки сжимаются, а наружные растягиваются. Коэффициент K-factor — это безразмерная величина, которая описывает смещение нейтрального слоя (зоны, где металл не испытывает ни сжатия, ни растяжения) относительно толщины листа (S). Математически он выражается формулой: K = t / S, где t — расстояние от внутренней поверхности гиба до нейтрального слоя.
По умолчанию во многих САПР установлена базовая величина K = 0.5, что предполагает расположение нейтральной оси ровно по центру листа. Однако на практике нейтральный слой всегда смещается ближе к внутреннему радиусу пуансона, и реальное значение колеблется от 0.25 до 0.45. Если проигнорировать это смещение при проектировании деталей в SolidWorks, расчетная длина развертки будет отличаться от фактической на несколько десятых долей миллиметра на каждом гибе. Для сложных корпусов с 5–10 линиями деформации эта погрешность накапливается и выливается в критический брак геометрии, требующий полной перерезки заготовок.
По умолчанию во многих САПР установлена базовая величина K = 0.5, что предполагает расположение нейтральной оси ровно по центру листа. Однако на практике нейтральный слой всегда смещается ближе к внутреннему радиусу пуансона, и реальное значение колеблется от 0.25 до 0.45. Если проигнорировать это смещение при проектировании деталей в SolidWorks, расчетная длина развертки будет отличаться от фактической на несколько десятых долей миллиметра на каждом гибе. Для сложных корпусов с 5–10 линиями деформации эта погрешность накапливается и выливается в критический брак геометрии, требующий полной перерезки заготовок.
3 фактора, влияющих на изменение коэффициента упругости
В инженерном центре компании «Эль Металл» выделяют три ключевые переменные, которые определяют положение нейтральной оси и должны прецизионно настраиваться в SolidWorks перед генерацией развертки:

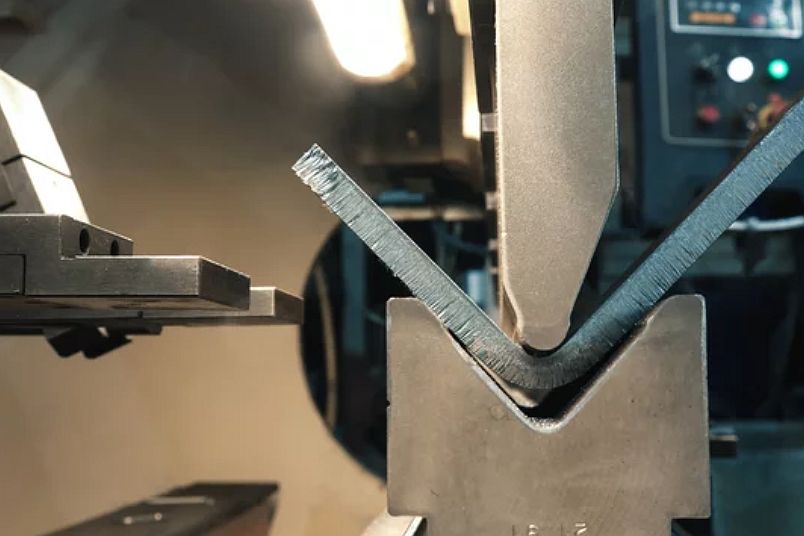

1. Отношение внутреннего радиуса гиба к толщине проката (R / S): чем острее пуансон и меньше радиус скругления, тем сильнее деформируются наружные волокна сплава и тем ближе к внутреннему краю смещается нейтральная ось (значение K-factor падает). При больших радиусах гиба нейтральный слой возвращается ближе к центру заготовки.
2. Ширина раскрытия ручья матрицы (V): при использовании широких ручьев для толстого металла процесс деформации приближается к свободному гибу. Сопротивление материала падает, а волокна растягиваются иначе, чем при зажатии в узком ручье, что требует корректировки таблиц гибки в CAM-системе ЧПУ-пресса.
3. Физико-механические свойства сплава: мягкая конструкционная сталь Ст3, пластичная низколегированная 09Г2С, вязкая нержавейка AISI 304 и пружинящий алюминий Д16Т деформируются с абсолютно разной динамикой. Высокопрочные и легированные стали сопротивляются сжатию сильнее, вызывая больший коэффициент упругого отжива (пружинения), что в КБ «Эль Металл» компенсируется индивидуальными прошивками баз данных САПР.
1. Отношение внутреннего радиуса гиба к толщине проката (R / S): чем острее пуансон и меньше радиус скругления, тем сильнее деформируются наружные волокна сплава и тем ближе к внутреннему краю смещается нейтральная ось (значение K-factor падает). При больших радиусах гиба нейтральный слой возвращается ближе к центру заготовки.
2. Ширина раскрытия ручья матрицы (V): при использовании широких ручьев для толстого металла процесс деформации приближается к свободному гибу. Сопротивление материала падает, а волокна растягиваются иначе, чем при зажатии в узком ручье, что требует корректировки таблиц гибки в CAM-системе ЧПУ-пресса.
3. Физико-механические свойства сплава: мягкая конструкционная сталь Ст3, пластичная низколегированная 09Г2С, вязкая нержавейка AISI 304 и пружинящий алюминий Д16Т деформируются с абсолютно разной динамикой. Высокопрочные и легированные стали сопротивляются сжатию сильнее, вызывая больший коэффициент упругого отжива (пружинения), что в КБ «Эль Металл» компенсируется индивидуальными прошивками баз данных САПР.
Таблица экспериментальных значений K-factor для прецизионной гибки в «Эль Металл»
Рабочие калиброванные параметры для проектирования листовых заготовок в SolidWorks под станочный парк ЧПУ:
Как точный инжиниринг экономит 15% бюджета на металл
Экономический эффект от интеграции точных таблиц гибки в SolidWorks на заводе «Эль Металл» складывается из конкретных производственных этапов:
1. Исключение тестовых гибов и опытных образцов: стандартный метод работы многих цехов — вырезать «на глаз» тестовую полосу, согнуть ее, замерить погрешность линейкой и скорректировать dxf-файл. На эти итерации тратится рабочее время лазера, пресса и дорогостоящий прокат. В «Эль Металл» детали отправляются в серию сразу с компьютера, так как программная развертка на 100% совпадает с физическим поведением металла.
2. Оптимальный плотный нестинг ( nesting ): когда вы уверены в точности каждой грани развертки до сотых долей миллиметра, конструкторы могут закладывать минимальные технологические перемычки между деталями на листе (до 2–3 мм) при автоматической раскладке. Это позволяет разместить на одном стандартном листе стали на 10–15% больше готовых заготовок.
3. Полное отсутствие затрат на финишную подгонку и шлифовку: прецизионная развертка гарантирует, что все крепежные отверстия, пазы и фланцы после листогибочного пресса идеально совпадут с ответными узлами на сварочном стапеле. Сборщику не нужно дорабатывать детали напильником или рассверливать овальные отверстия, что снижает себестоимость слесарных работ.
1. Исключение тестовых гибов и опытных образцов: стандартный метод работы многих цехов — вырезать «на глаз» тестовую полосу, согнуть ее, замерить погрешность линейкой и скорректировать dxf-файл. На эти итерации тратится рабочее время лазера, пресса и дорогостоящий прокат. В «Эль Металл» детали отправляются в серию сразу с компьютера, так как программная развертка на 100% совпадает с физическим поведением металла.
2. Оптимальный плотный нестинг ( nesting ): когда вы уверены в точности каждой грани развертки до сотых долей миллиметра, конструкторы могут закладывать минимальные технологические перемычки между деталями на листе (до 2–3 мм) при автоматической раскладке. Это позволяет разместить на одном стандартном листе стали на 10–15% больше готовых заготовок.
3. Полное отсутствие затрат на финишную подгонку и шлифовку: прецизионная развертка гарантирует, что все крепежные отверстия, пазы и фланцы после листогибочного пресса идеально совпадут с ответными узлами на сварочном стапеле. Сборщику не нужно дорабатывать детали напильником или рассверливать овальные отверстия, что снижает себестоимость слесарных работ.
Частые вопросы конструкторов при интеграции чертежей в ЧПУ (FAQ)
В чем разница между использованием K-factor и таблиц гибки (Bend Allowance)?
коэффициент K-factor — это линейное математическое допущение, которое отлично работает на стандартных углах 90 градусов и средних толщинах. Для прецизионных радиусных или острых гибов (например, 45 или 135 градусов) расчет по единому коэффициенту может давать погрешность. В таких случаях инженеры «Эль Металл» переходят на использование кастомных таблиц Bend Allowance и Bend Deduction, где для каждого угла и толщины прописана точная экспериментальная величина утяжки металла.
Как направление волокон проката листа влияет на точность развертки?
влияет напрямую через анизотропию свойств проката. Листовой металл вдоль линии прокатки на металлургическом комбинате вытягивается сильнее и обладает большей пластичностью, чем поперек волокон. Если согнуть две абсолютно одинаковые заготовки из одной карты нестинга, но одну расположить вдоль листа, а вторую поперек — угол пружинения и итоговый размер полки будут отличаться. Технологи нашего завода учитывают вектор прокатки при создании управляющих программ для лазерного раскроя ЧПУ.
Что делать, если чертеж выполнен в другой программе без учета коэффициентов утяжки?
это стандартная ситуация при передаче сторонних файлов в наше производство. Отдел инжиниринга «Эль Металл» принимает чертежи в любых форматах (включая PDF и бумажные эскизы), выполняет их сквозной аудит, полностью перестраивает параметрические 3D-модели в SolidWorks с внедрением наших корпоративных коэффициентов K-factor и генерирует чистые развертки в DXF, гарантирующие безупречную собираемость узлов.
коэффициент K-factor — это линейное математическое допущение, которое отлично работает на стандартных углах 90 градусов и средних толщинах. Для прецизионных радиусных или острых гибов (например, 45 или 135 градусов) расчет по единому коэффициенту может давать погрешность. В таких случаях инженеры «Эль Металл» переходят на использование кастомных таблиц Bend Allowance и Bend Deduction, где для каждого угла и толщины прописана точная экспериментальная величина утяжки металла.
Как направление волокон проката листа влияет на точность развертки?
влияет напрямую через анизотропию свойств проката. Листовой металл вдоль линии прокатки на металлургическом комбинате вытягивается сильнее и обладает большей пластичностью, чем поперек волокон. Если согнуть две абсолютно одинаковые заготовки из одной карты нестинга, но одну расположить вдоль листа, а вторую поперек — угол пружинения и итоговый размер полки будут отличаться. Технологи нашего завода учитывают вектор прокатки при создании управляющих программ для лазерного раскроя ЧПУ.
Что делать, если чертеж выполнен в другой программе без учета коэффициентов утяжки?
это стандартная ситуация при передаче сторонних файлов в наше производство. Отдел инжиниринга «Эль Металл» принимает чертежи в любых форматах (включая PDF и бумажные эскизы), выполняет их сквозной аудит, полностью перестраивает параметрические 3D-модели в SolidWorks с внедрением наших корпоративных коэффициентов K-factor и генерирует чистые развертки в DXF, гарантирующие безупречную собираемость узлов.
Проектирование КД и высокоточная гибка листового металла в Минске
Ваше производство сталкивается с постоянным уходом размеров, деформацией перфорации или огромным объемом брака после гибочного участка? Направляйте ваши исходные файлы и технические задания инженерам завода «Эль Металл». Наше конструкторское бюро осуществит профессиональный аудит документации по методу DFM, пересчитает геометрию разверток под реальные физические свойства сплавов и выполнит высокоточную гибку на современных прессах с ЧПУ. Доверьте точность вашего проекта экспертам. Рассчитать стоимость, узнать требования к файлам и оформить заявку можно на странице услуги: Гибка листового металла на ЧПУ от компании «Эль Металл»
