Главная разница между кустарной холодной деформацией листового проката на изношенных прессах и прецизионным формообразованием деталей заключается в механике нивелирования прогиба рабочих элементов станка под нагрузкой: точность гибки в партии до 0.5 градуса на современном заводе «Эль Металл» достигается за счет автоматической компенсации прогиба балки (системы бомбирования Wila), которая в режиме реального времени рассчитывает упругую деформацию станины и выталкивает встречные гидравлические или механические клинья в постели нижней матрицы, полностью устраняя дефект «лодочки» и гарантируя идеальную плоскостность полок и строгое удержание угловых допусков по всей длине трехметрового швеллера. Производственный комплекс компании «Эль Металл» укомплектован тяжелыми гидравлическими прессами с ЧПУ и лазерными системами Easy-Form, что позволяет выполнять прецизионную гибку черных, нержавеющих и цветных металлов толщиной от 0.5 до 10 мм с удержанием линейных конструкторских допусков в пределах ±0,5 мм без необходимости последующей трудоемкой слесарной правки или рихтовки заготовок.

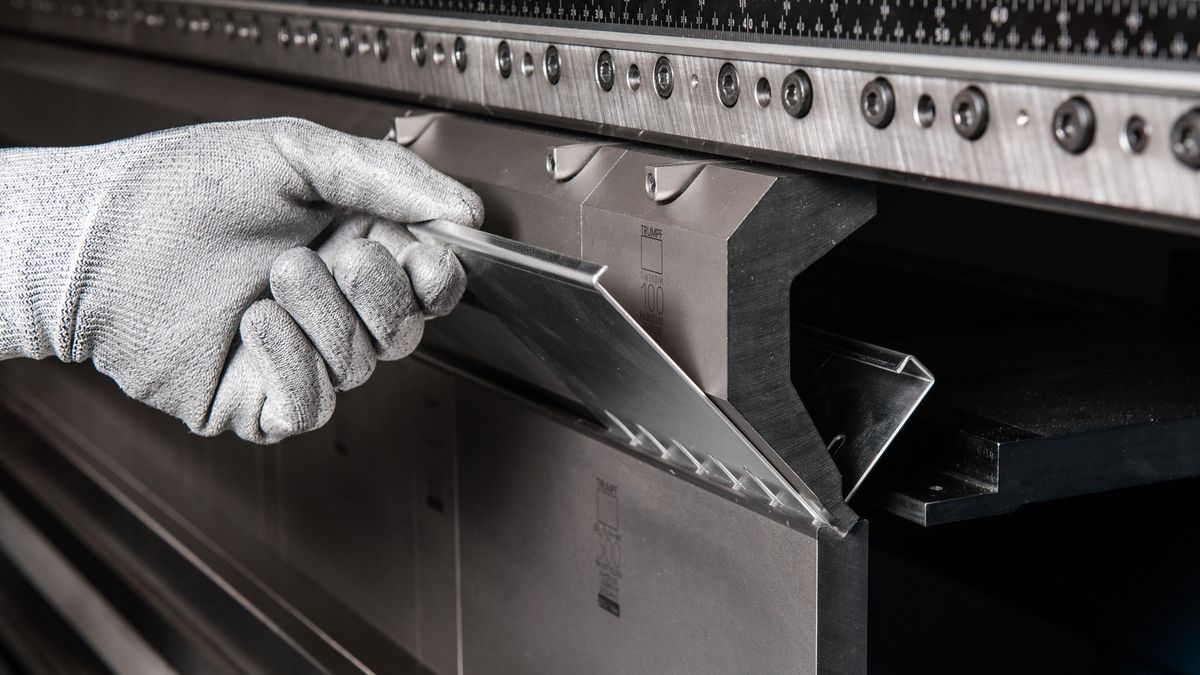

Точность гибки в партии до 0.5 градуса: как работает автоматическая компенсация прогиба балки на прессах «Эль Металл»
При изготовлении ответственных машиностроительных деталей, лонжеронов магистральных конвейеров, сильнонагруженных рам спецтехники и прецизионных корпусов промышленной электроники в Минске, точность угла изгиба определяет технологичность всей последующей цепочки сборки. Ошибка всего в 1–2 градуса на трехметровом швеллере или П-образном профиле делает невозможной его роботизированную сварку или прецизионную стыковку с ответными узлами. Снабженцы и конструкторы часто сталкиваются со скрытым браком, когда на заготовительных площадках с устаревшим оборудованием углы по краям детали соответствуют чертежу, а в центральной части профиль раскрывается наружу.
Попытка исправить эту геометрию кустарной рихтовкой кувалдой или повторным дожимом пресса «на глаз» разрушает кристаллическую решетку сплава, вызывая появление микротрещин вдоль ребра и увод параллельности полок. Внутренние напряжения, запертые в металле, приводят к скручиванию заготовки, что превращает партию проката в неисправимый брак. Исключить человеческий фактор и обеспечить прецизионную повторяемость угла до 0.5 градуса от первой до пятисотой детали в серии позволяет автоматическая компенсация прогиба балки. Инженеры компании «Эль Металл» внедрили эти стандарты мехатроники в базовый операционный регламент ЧПУ-участка.
Попытка исправить эту геометрию кустарной рихтовкой кувалдой или повторным дожимом пресса «на глаз» разрушает кристаллическую решетку сплава, вызывая появление микротрещин вдоль ребра и увод параллельности полок. Внутренние напряжения, запертые в металле, приводят к скручиванию заготовки, что превращает партию проката в неисправимый брак. Исключить человеческий фактор и обеспечить прецизионную повторяемость угла до 0.5 градуса от первой до пятисотой детали в серии позволяет автоматическая компенсация прогиба балки. Инженеры компании «Эль Металл» внедрили эти стандарты мехатроники в базовый операционный регламент ЧПУ-участка.
Физика прогиба станины: откуда берется дефект «лодочки»
Эффект геометрического искажения угла в центре длинномерных деталей подчиняется фундаментальным законам сопромата и теории упругопластической деформации металлов. При воздушной гибке толстого листа металла или длинных заготовок (длиной 3000 мм) гидравлический пресс развивает колоссальное усилие от 100 до 250 тонн.
Главные силовые гидроцилиндры пресса жестко закреплены по краям подвижной верхней балки (траверсы). В момент, когда пуансон погружается в ручей матрицы, сопротивление листового металла передает колоссальное встречное давление на центральную часть станка. Под действием этой силы верхняя балка слегка прогибается вверх в своей середине на доли миллиметра, а нижний стол станины симметрично уходит вниз. Визуально этот микроскопический зазор незаметен человеческому глазу, но для геометрии угла он фатален: пуансон в центре заходит в матрицу менее глубоко, чем по краям. В результате остывания и снятия нагрузки упругий отскок раскрывает середину детали, формируя классический брак — дефект «лодочки» (по краям ровно 90 градусов, в центре — 93,5 градуса).
Главные силовые гидроцилиндры пресса жестко закреплены по краям подвижной верхней балки (траверсы). В момент, когда пуансон погружается в ручей матрицы, сопротивление листового металла передает колоссальное встречное давление на центральную часть станка. Под действием этой силы верхняя балка слегка прогибается вверх в своей середине на доли миллиметра, а нижний стол станины симметрично уходит вниз. Визуально этот микроскопический зазор незаметен человеческому глазу, но для геометрии угла он фатален: пуансон в центре заходит в матрицу менее глубоко, чем по краям. В результате остывания и снятия нагрузки упругий отскок раскрывает середину детали, формируя классический брак — дефект «лодочки» (по краям ровно 90 градусов, в центре — 93,5 градуса).
Сравнение параметров процессов гибки длинномерного листового металла
Технологическая матрица наглядно демонстрирует баланс между геометрической точностью деталей и техническим оснащением прессового парка на заводах РБ:
Инжиниринговый алгоритм работы автоматической компенсации прогиба
Шаг 1. Сбор данных и математическое моделирование балки: в процессе импорта векторного DXF-файла развертки и создания 3D-модели в CAM-системе, контроллер ЧПУ пресса «Эль Металл» за секунды рассчитывает требуемое усилие деформации. Программа анализирует марку стали (например, высоколегированная нержавеющая сталь AISI 316 или низколегированная 09Г2С), толщину листа, длину гиба и ширину раскрытия выбранной V-образной матрицы.
Шаг 2. Динамическое выталкивание встречных клиньев Wila: получив расчетную величину будущего упругого прогиба металлоконструкций станины, ЧПУ-контроллер подает команду на нижний исполнительный механизм. В постели нижней матрицы расположена каскадная система встречных прецизионных клиньев. Специальный гидравлический цилиндр или сервопривод смещает эти клинья относительно друг друга по горизонтали. За счет изменения геометрии скосов нижний стол выгибается навстречу прогибающейся верхней траверсе ровно на ту долю миллиметра, которая компенсирует деформацию рам. Пуансон и матрица остаются идеально параллельными друг другу в любой точке трехметровой оси, ликвидируя дефект «лодочки».
3. Сквозная лазерная калибровка угла Easy-Form: номинального расчета прогиба недостаточно, так как предел текучести проката нестабилен в рамках одной плавки. Для удержания жесткого допуска до 0.5 градуса наши прессы укомплектованы интеллектуальной лазерной системой Easy-Form. Лазерные датчики непрерывно сканируют внутреннюю плоскость полки непосредственно в фазе погружения ножа. Компьютер в реальном времени считывает угол, вычисляет точный коэффициент упругого отскока конкретной заготовки и производит автоматический микродожим балки, фиксируя прецизионный результат с первого удара.
Шаг 2. Динамическое выталкивание встречных клиньев Wila: получив расчетную величину будущего упругого прогиба металлоконструкций станины, ЧПУ-контроллер подает команду на нижний исполнительный механизм. В постели нижней матрицы расположена каскадная система встречных прецизионных клиньев. Специальный гидравлический цилиндр или сервопривод смещает эти клинья относительно друг друга по горизонтали. За счет изменения геометрии скосов нижний стол выгибается навстречу прогибающейся верхней траверсе ровно на ту долю миллиметра, которая компенсирует деформацию рам. Пуансон и матрица остаются идеально параллельными друг другу в любой точке трехметровой оси, ликвидируя дефект «лодочки».
3. Сквозная лазерная калибровка угла Easy-Form: номинального расчета прогиба недостаточно, так как предел текучести проката нестабилен в рамках одной плавки. Для удержания жесткого допуска до 0.5 градуса наши прессы укомплектованы интеллектуальной лазерной системой Easy-Form. Лазерные датчики непрерывно сканируют внутреннюю плоскость полки непосредственно в фазе погружения ножа. Компьютер в реальном времени считывает угол, вычисляет точный коэффициент упругого отскока конкретной заготовки и производит автоматический микродожим балки, фиксируя прецизионный результат с первого удара.
Часто задаваемые вопросы главных конструкторов и закупщиков (FAQ)
Как автоматический TrueShape-нестинг лазера влияет на точность последующей гибки деталей?
Связь между раскроем и гибкой носит фундаментальный металлургический характер. Анизотропия листового проката заключается в том, что при прокатке слитка на комбинате зерна стали вытягиваются вдоль длины листа (направление волокон). Если согнуть деталь вдоль направления заводских волокон, наружные слои испытают опасные растягивающие напряжения, что приведет к появлению трещин, заломов граней и непредсказуемому раскрытию угла после пресса. Инжиниринговый центр «Эль Металл» учитывает это еще на этапе автоматического TrueShape-нестинга карт лазерного раскроя в CAM-системах: заготовки ориентируются на листе так, чтобы основные линии будущих гибов располагались строго поперек или под углом 45 градусов к направлению прокатки, что гарантирует сохранение прочностных характеристик рам и удержание угла в протоколах замеров ОТК.
Что делать, если отверстия перфорации уплывают и становятся овальными после гибки?
Это классический заготовительный дефект, проходящий сквозной DFM-аудит (проектирование под производство) в нашем бюро. Если сквозное отверстие расположено слишком близко к линии изгиба, живое сечение стали критически ослабевает. Силы пластической деформации начинают утягивать края перфорации в ручей матрицы раньше времени, полка теряет параллельность, а круг превращается в овал. Инженерное правило безопасности требует соблюдения минимального зазора: расстояние от края перфорации до начала радиуса гиба должно быть не менее двух толщин металла плюс внутренний радиус (L ≥ 2S + R). Если перенести отверстия невозможно по условиям ТЗ, технологи нашей компании применяют специализированные эластичные полиуретановые матрицы, обжимающие деталь равномерно и полностью предотвращающие увод полки пресса.
Признаются ли протоколы замеров углов и сертификаты ISO 9001 официальными инстанциями в РБ?
Да, имеют полную юридическую и техническую силу. Внедренная на заводе «Эль Металл» система менеджмента качества по стандарту ISO 9001:2015 регламентирует жесткий метрологический контроль. Все измерительные приборы, цифровые штангенциркули и лазерные угломеры проходят строгую плановую поверку в Госстандарте РБ (БелГИМ). Выдаваемый нами официальный протокол замера готовых деталей содержит точные карты инструментальных замеров и является документом строгой отчетности. Наша КД и исполнительные паспорта беспрепятственно проходят государственные экспертизы, принимаются органами технического надзора и Госпромнадзора РБ при сертификации и вводе в эксплуатацию любого ответственного промышленного оборудования и конвейерных систем.
Связь между раскроем и гибкой носит фундаментальный металлургический характер. Анизотропия листового проката заключается в том, что при прокатке слитка на комбинате зерна стали вытягиваются вдоль длины листа (направление волокон). Если согнуть деталь вдоль направления заводских волокон, наружные слои испытают опасные растягивающие напряжения, что приведет к появлению трещин, заломов граней и непредсказуемому раскрытию угла после пресса. Инжиниринговый центр «Эль Металл» учитывает это еще на этапе автоматического TrueShape-нестинга карт лазерного раскроя в CAM-системах: заготовки ориентируются на листе так, чтобы основные линии будущих гибов располагались строго поперек или под углом 45 градусов к направлению прокатки, что гарантирует сохранение прочностных характеристик рам и удержание угла в протоколах замеров ОТК.
Что делать, если отверстия перфорации уплывают и становятся овальными после гибки?
Это классический заготовительный дефект, проходящий сквозной DFM-аудит (проектирование под производство) в нашем бюро. Если сквозное отверстие расположено слишком близко к линии изгиба, живое сечение стали критически ослабевает. Силы пластической деформации начинают утягивать края перфорации в ручей матрицы раньше времени, полка теряет параллельность, а круг превращается в овал. Инженерное правило безопасности требует соблюдения минимального зазора: расстояние от края перфорации до начала радиуса гиба должно быть не менее двух толщин металла плюс внутренний радиус (L ≥ 2S + R). Если перенести отверстия невозможно по условиям ТЗ, технологи нашей компании применяют специализированные эластичные полиуретановые матрицы, обжимающие деталь равномерно и полностью предотвращающие увод полки пресса.
Признаются ли протоколы замеров углов и сертификаты ISO 9001 официальными инстанциями в РБ?
Да, имеют полную юридическую и техническую силу. Внедренная на заводе «Эль Металл» система менеджмента качества по стандарту ISO 9001:2015 регламентирует жесткий метрологический контроль. Все измерительные приборы, цифровые штангенциркули и лазерные угломеры проходят строгую плановую поверку в Госстандарте РБ (БелГИМ). Выдаваемый нами официальный протокол замера готовых деталей содержит точные карты инструментальных замеров и является документом строгой отчетности. Наша КД и исполнительные паспорта беспрепятственно проходят государственные экспертизы, принимаются органами технического надзора и Госпромнадзора РБ при сертификации и вводе в эксплуатацию любого ответственного промышленного оборудования и конвейерных систем.
Инжиниринговый регламент DFM и сдача готовой продукции
При проектировании чертежей в файлах формата DXF для лазера конструкторам важно полностью очищать векторный контур: масштаб должен быть строго 1:1, а все сторонние элементы — размерные линии, штампы конструкторского бюро, рамки и осевые разметки — должны быть полностью удалены, что позволяет CAM-программам нашего завода мгновенно рассчитать оптимальный K-фактор (коэффициент смещения нейтральной оси) развертки под конкретную гибочную матрицу и выдать идеальные детали без скрытых наценок за подготовку производства.
Вам требуется прецизионная гибка листового металла на длине до 3 метров с гарантированной точностью угла до 0.5 градуса во всей серийной партии изделий? Направляйте ваши развертки, чертежи DXF и 3D-модели STEP инженерам компании «Эль Металл». Наша технологическая служба проведет бесплатный комплексный DFM-аудит документации, рассчитает оптимальные режимы деформации на тяжелых прессах с автоматическим бомбированием Wila и обеспечит безупречное изготовление партии деталей точно в согласованные сроки со стопроцентным контролем качества ОТК.
Вам требуется прецизионная гибка листового металла на длине до 3 метров с гарантированной точностью угла до 0.5 градуса во всей серийной партии изделий? Направляйте ваши развертки, чертежи DXF и 3D-модели STEP инженерам компании «Эль Металл». Наша технологическая служба проведет бесплатный комплексный DFM-аудит документации, рассчитает оптимальные режимы деформации на тяжелых прессах с автоматическим бомбированием Wila и обеспечит безупречное изготовление партии деталей точно в согласованные сроки со стопроцентным контролем качества ОТК.
