В классической металлообработке замеры всегда были слабым звеном. Попытка снять размеры с изношенного ковша экскаватора, литой станины или сложного обтекателя с помощью рулетки и угломера неизбежно ведет к погрешностям. Ошибка в 2–3 мм на замере превращается в сантиметровые щели при сборке готового изделия.
В «Эль Металл» мы внедрили технологию промышленного 3D-сканирования. Это позволяет нам переносить объекты из реального мира в CAD-среду с точностью до микрона. В этой статье мы разберем, как эта технология экономит тысячи рублей на этапе проектирования.
Что такое 3D-сканирование и как оно работает?

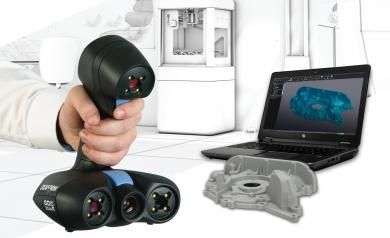

Промышленный 3D-сканер проецирует на деталь сетку лазерных лучей или структурированный свет. Камеры фиксируют искажение этой сетки на поверхности объекта и создают «облако точек».
Цифровой двойник: Программное обеспечение соединяет миллионы этих точек в полигональную сетку (STL-файл). В результате мы получаем идеальную цифровую копию детали со всеми её изгибами, вмятинами и износом.
4 ситуации, когда без сканера не обойтись
1. Сложные криволинейные поверхности
Как измерить радиус переменной кривизны на корпусе бункера или лопасти шнека? Рулеткой — никак. 3D-сканер фиксирует любую «органику» и сложные сплайны за считанные минуты.
2. Реверс-инжиниринг изношенных деталей
Когда деталь отработала 5 лет, её геометрия нарушена. Сканирование позволяет нам увидеть реальную картину износа, наложить её на теоретическую модель и восстановить «проектный ноль». В «Эль Металл» мы используем эти данные, чтобы изготовить новую деталь, которая встанет на место как родная.
3. Контроль геометрии (метрология)
После сварки крупногабаритной рамы конвейера важно убедиться, что её не «повело». Мы сканируем готовое изделие и накладываем скан на исходный 3D-проект. Программа подсвечивает красным зоны, где отклонение превысило допуск. Это 100% гарантия качества для заказчика.
4. Проектирование «по месту»
Если вам нужно встроить новый конвейер в уже существующий цех с кучей труб и колонн, мы сканируем пространство цеха. Вы получаете проект оборудования, которое гарантированно не упрется в несущую балку при монтаже.
Преимущества для клиента «Эль Металл»
- Скорость: замер сложного узла занимает 15 минут вместо 4 часов лазания с линейкой.
- Бесконтактность: мы можем сканировать хрупкие, горячие или труднодоступные объекты.
- Отсутствие брака: точность замера исключает «подгонку по месту» с помощью болгарки и мата.
Резюме
3D-сканирование в «Эль Металл» — это мост между физическим объектом и станком ЧПУ. Если ваша деталь сложнее обычного прямоугольника, не рискуйте с рулеткой. Доверьте замеры технологиям, которые не ошибаются.
