В серийном производстве металлоконструкций стоимость материала составляет от 50% до 70% итоговой цены изделия. Каждый лишний сантиметр обрезка, уходящий в металлолом — это прямой убыток заказчика. Большинство цехов просто закладывают процент отхода в смету и выставляют счет.
В «Эль Металл» мы подходим к вопросу иначе: через инжиниринг раскроя. В этой статье мы на реальных примерах покажем, как незначительное изменение формы детали позволяет «впихнуть» на лист на 15–20% больше изделий.
Геометрия против Экономики: где прячутся деньги?

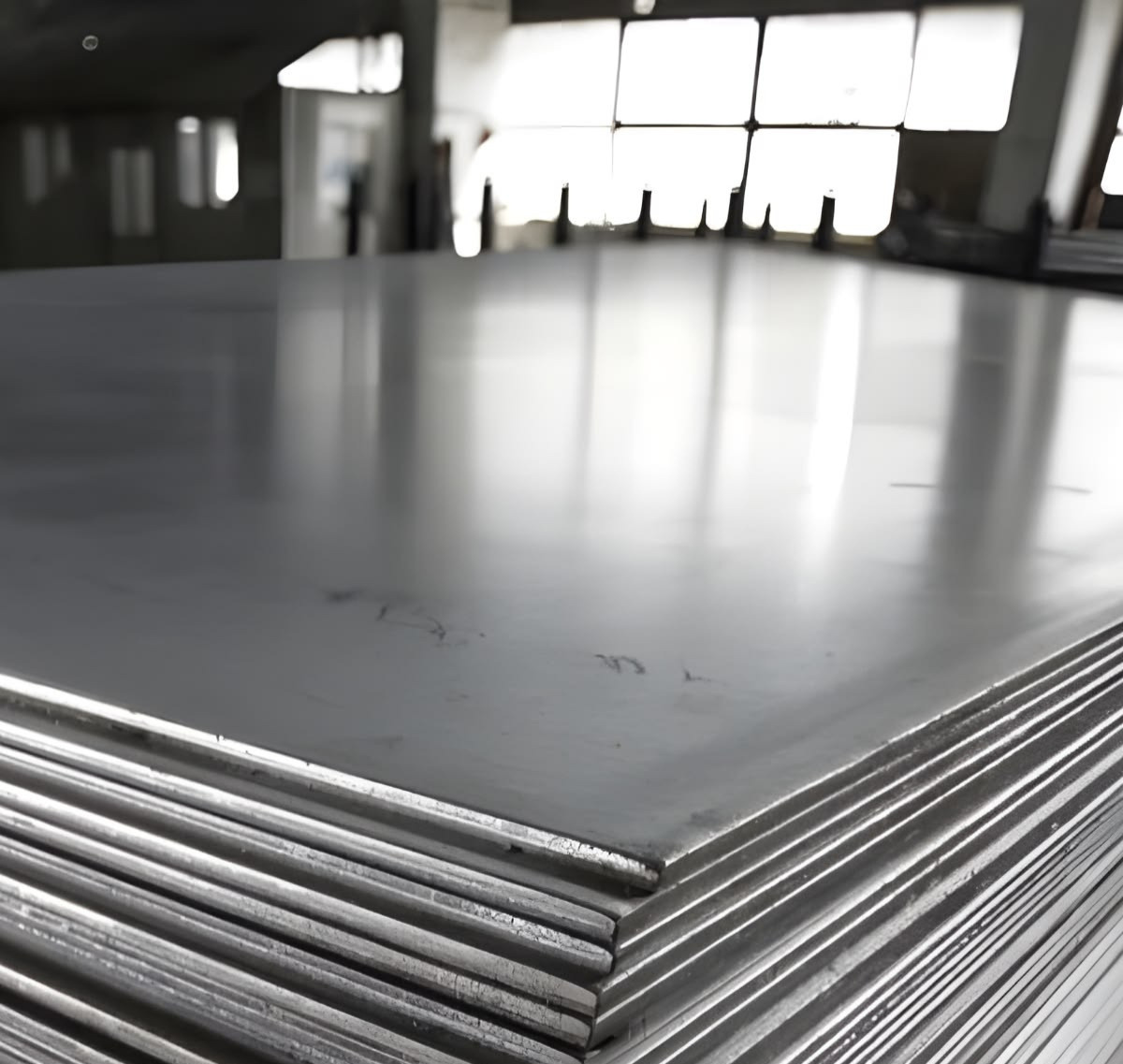

Когда конструктор рисует деталь, он редко думает о том, как она ляжет на стандартный лист металла 1500х3000 мм. Но лазерный станок — это «тетрис» на максималках.
1. Проблема «L-образных» деталей
Г-образные или L-образные кронштейны — главные враги плотного раскроя. Между их «полками» всегда остается пустое пространство, которое часто уходит в отход.
- Решение «Эль Металл»: мы предлагаем сделать деталь составной (сварной) или изменить радиус сопряжения так, чтобы детали вкладывались друг в друга «валетом». Это позволяет сократить междетальное расстояние с 30 мм до 5 мм.
2. Оптимизация под габарит листа
Если ваша деталь имеет длину 1510 мм, она не поместится поперек стандартного листа (1500 мм). Нам придется класть её вдоль, что катастрофически увеличивает остаток металла.
- Решение: укорачивание детали всего на 15 мм (если это позволяет конструкция) позволяет уместить в два раза больше рядов на одном листе.
Общий рез (Common Cut): магия лазерной резки
Один из самых эффективных способов экономии, который мы применяем в «Эль Металл» — это технология общего реза. Вместо того чтобы обходить каждую деталь по контуру, лазер делает одну линию, которая является общей границей для двух соседних деталей.
- Экономия металла: убирается технологический зазор (обычно 5–10 мм) между деталями.
- Экономия времени: станок проходит путь в два раза быстрее.
- Результат: снижение стоимости одного реза на 10–12%.
Кейс из практики: косынки для строительных ферм
Задача: заказ на 2000 прямоугольных косынок размером 210х210 мм. Исходный расчет: при стандартном раскрое отход составлял 18% из-за технологических перемычек. Что сделали мы: Предложили изменить углы — срезать фаски 5х5 мм, которые не влияли на прочность. Это позволило применить технологию общего реза по всей сетке раскроя. Итог: Коэффициент использования металла вырос до 97%. Заказчик сэкономил более 450 кг стали на одной партии.
Резюме
Экономия на металле начинается не в момент закупки листа, а в момент отрисовки первой линии в CAD. Мы в «Эль Металл» проводим аудит раскроя для каждого серийного заказа. Если мы видим, что изменение геометрии сэкономит вам бюджет — мы обязательно предложим это решение.
