Иногда к нам в «Эль Металл» приходят со словами: «вот набросок на салфетке, сделайте мне так же, только из металла». Мы можем. Но между салфеткой и готовым изделием лежит пропасть, которая называется КД — конструкторская документация. Плохо проработанные чертежи — это главная причина, по которой детали не стыкуются, а сварщики поминают конструктора недобрым словом.
В металлообработке проектирование — это не рисование, а **математическое описание физики**. Это расчет каждого сгиба, каждого отверстия и каждого грамма лишнего веса. Рассказываем, как мы превращаем туманную идею в идеальный прототип, который можно сразу запускать в серию.
Технологический стек: как мы проектируем «в размер»
01. анализ ТЗ и расчет нагрузок
прежде чем открыть SolidWorks, мы выясняем условия эксплуатации: статика или динамика, климатическое исполнение, агрессивные среды. Мы проводим предварительный расчет на прочность, чтобы деталь не была избыточно тяжелой, но и не сложилась под нагрузкой.

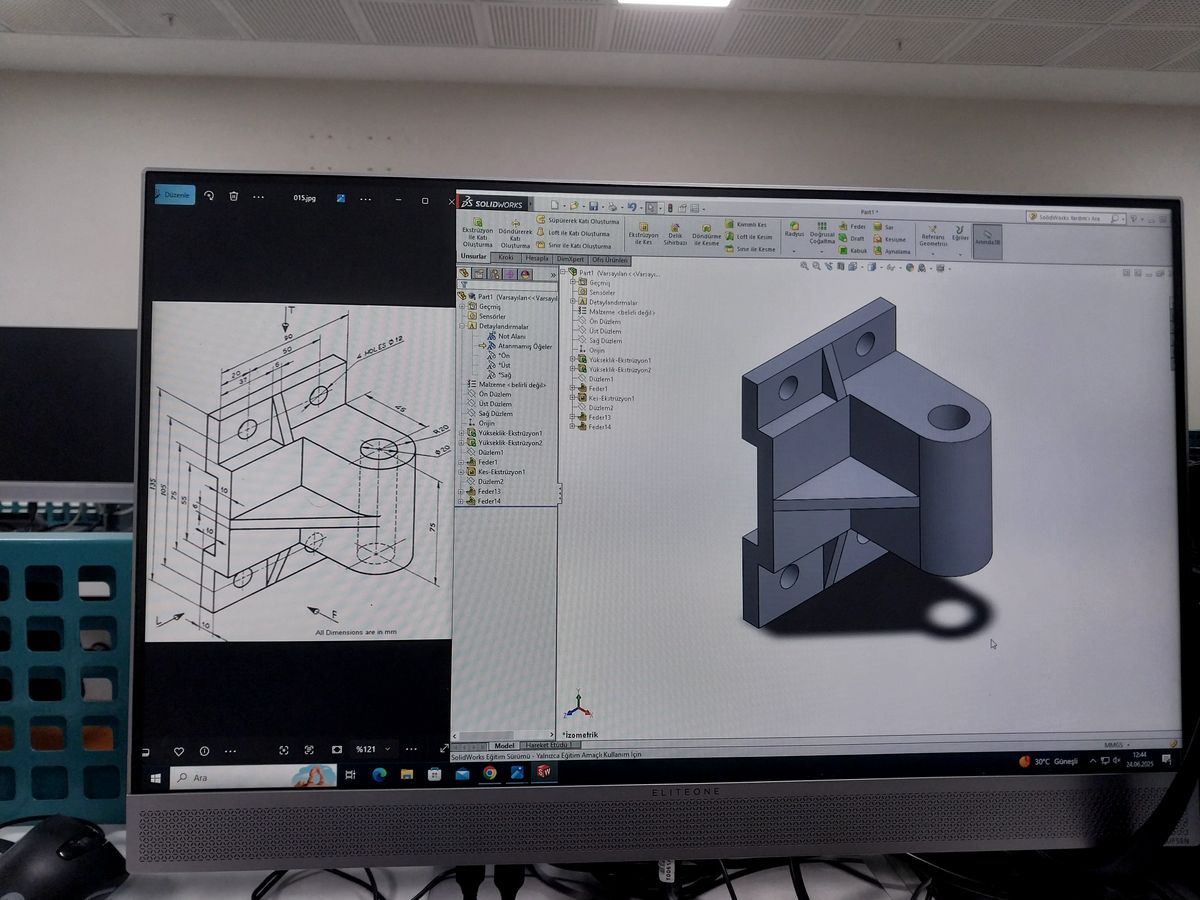

02. 3D-моделирование и проверка коллизий
мы создаем «цифровой двойник» изделия. Главная задача на этом этапе — проверить собираемость. Мы виртуально вкручиваем каждый болт, чтобы убедиться: к нему можно подлезть инструментом, и он не упрется в соседнюю стенку после гибки.
03. развертки и К-фактор
это «священный грааль» металлообработки. Металл при сгибе растягивается. Если конструктор не знает К-фактор конкретного станка и матрицы, развертка будет неверной. Мы проектируем КД сразу под наш станочный парк, что дает точность до 0.1 мм на готовой детали.
Состав комплекта КД от Эль Металл
Прототипирование: почему это экономит миллионы?
Даже самая идеальная 3D-модель не заменит тактильного ощущения от металла. После разработки КД в «Эль Металл» мы всегда рекомендуем изготовить прототип (опытный образец).
— контроль эргономики: насколько удобно обслуживать узел в реальности?
— проверка свариваемости: не ведет ли тонкий металл при выбранном типе шва?
— полевые испытания: выдержит ли конструкция реальные вибрации и нагрузки?
Прототип позволяет внести правки «малой кровью» до того, как вы нарежете 1000 единиц изделий, которые не сойдутся при сборке.
важное замечание для заказчика:
Мы часто видим КД от сторонних дизайнеров, где заложены невыполнимые радиусы или отверстия слишком близко к линии гиба. Мы в «Эль Металл» проектируем изделия, которые **технологичны**. Это значит, что их можно сделать быстро, дешево и качественно, не прибегая к дорогостоящим ручным операциям.
Ответы на инженерные вопросы по КД
да, наши чертежи соответствуют государственным стандартам и могут быть использованы на любом промышленном предприятии.
— что такое реинжиниринг деталей?
это создание КД по готовому образцу. Если у вас есть импортная деталь, которую больше не купить, мы снимем замеры, подберем аналог стали и сделаем чертежи для её производства в Беларуси.
— в каком софте лучше присылать ТЗ?
мы принимаем всё: от эскизов «от руки» до файлов SolidWorks, AutoCAD, Kompas, Inventor. Но наличие исходников в STEP или SLDPRT ускоряет работу в разы.
Ваша идея — наш металл. У вас есь задумка, но нет чертежа? Приходите в «Эль Металл». Мы разработаем документацию, подготовим прототип и доведем ваше изделие до идеала, готового к большой серии.
