Главная причина отслоения порошковой краски от алюминия через короткий срок эксплуатации — это нестабильная оксидная пленка, которая естественным образом формируется на поверхности металла и препятствует адгезии полимера. Сплавы типа Д16Т и АД31 требуют принципиально разного подхода к подготовке: в то время как более мягкий и пластичный АД31 легко поддается стандартной химии, высокопрочный «авиационный» сплав Д16Т из-за высокого содержания меди крайне чувствителен к агрессивным методам травления и требует прецизионного температурного контроля. Инженеры «Эль Металл» применяют многоступенчатый цикл подготовки, включающий хроматную или безхроматную конверсионную обработку, что обеспечивает «срастание» полимера с металлом на молекулярном уровне и гарантирует долговечность покрытия даже в условиях высокой влажности и перепадов температур.
Химия адгезии: почему порошок «не держится» на алюминии
Алюминий — это металл, поверхность которого почти мгновенно покрывается слоем природного оксида. Хотя этот слой защищает металл от коррозии, он является «посредником» между алюминием и краской. Если нанести полимер прямо на этот нестабильный слой, при малейшем механическом воздействии или термическом расширении краски оксидная пленка «сдает» позиции, и покрытие отслаивается пластами.
Для создания надежного сцепления в покрасочном цехе «Эль Металл» мы проводим принудительную замену природного оксида на искусственный конверсионный слой. Этот слой (фосфатный, хроматный или на основе титана/циркония) выполняет две функции: блокирует электрохимическую коррозию и создает микрорельеф, который «вгрызается» в структуру порошковой краски при полимеризации.
Для создания надежного сцепления в покрасочном цехе «Эль Металл» мы проводим принудительную замену природного оксида на искусственный конверсионный слой. Этот слой (фосфатный, хроматный или на основе титана/циркония) выполняет две функции: блокирует электрохимическую коррозию и создает микрорельеф, который «вгрызается» в структуру порошковой краски при полимеризации.
Подготовка сплавов: разница между Д16Т и АД31
Технологи «Эль Металл» при работе с алюминием всегда учитывают легирующий состав, так как он определяет реакционную способность поверхности:
1. Сплав АД31 (пластичный): это практически чистый алюминий с добавками магния и кремния. Он отлично очищается щелочными составами и хорошо принимает конверсионные покрытия. Основная задача здесь — тщательное удаление следов смазочно-охлаждающих жидкостей (СОЖ) после экструзии профиля.
2. Сплав Д16Т (высокопрочный, «дюраль»): содержит большое количество меди, которая делает сплав склонным к межкристаллитной коррозии. Использование слишком агрессивных щелочей при травлении Д16Т приводит к вытравливанию меди, появлению «черного налета» и последующему вздутию краски. Для Д16Т мы применяем мягкие кислотные составы и строго лимитируем время контакта с химией.
1. Сплав АД31 (пластичный): это практически чистый алюминий с добавками магния и кремния. Он отлично очищается щелочными составами и хорошо принимает конверсионные покрытия. Основная задача здесь — тщательное удаление следов смазочно-охлаждающих жидкостей (СОЖ) после экструзии профиля.
2. Сплав Д16Т (высокопрочный, «дюраль»): содержит большое количество меди, которая делает сплав склонным к межкристаллитной коррозии. Использование слишком агрессивных щелочей при травлении Д16Т приводит к вытравливанию меди, появлению «черного налета» и последующему вздутию краски. Для Д16Т мы применяем мягкие кислотные составы и строго лимитируем время контакта с химией.

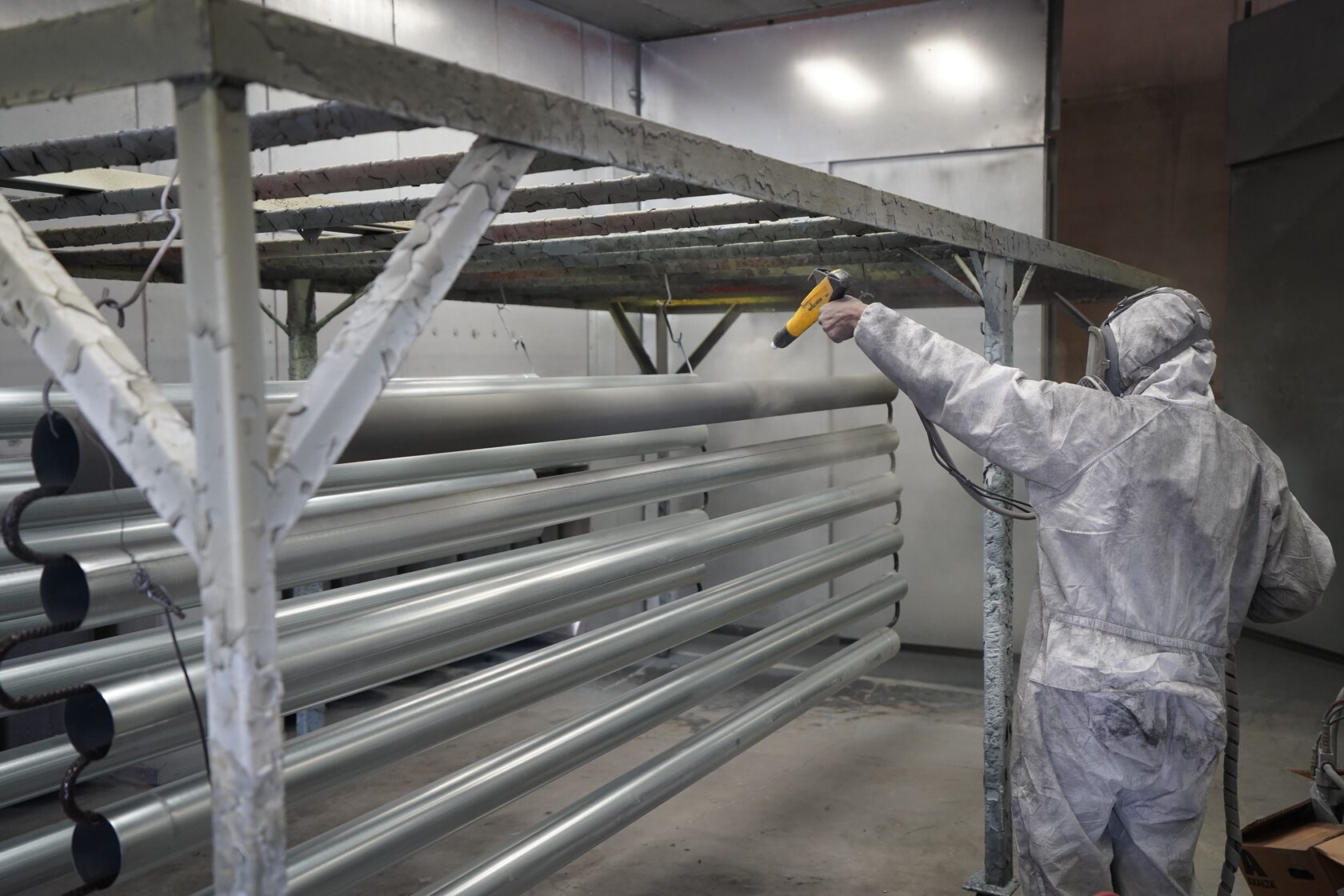

Технологический цикл подготовки перед напылением
Температурный режим полимеризации
Нарушение температурного режима при запекании алюминия недопустимо, так как этот металл обладает высоким коэффициентом линейного расширения:
1. Контроль «дегазации»: многие литые алюминиевые детали имеют пористую структуру. При нагреве воздух из этих пор выходит наружу, образуя на поверхности краски кратеры (проколы). Для таких изделий мы используем режим «предварительного прогрева» детали выше температуры полимеризации, чтобы выгнать воздух до нанесения краски.
2. Оптимальная температура: стандартный диапазон — 180–200°C. Однако для термически упрочненных сплавов типа Д16Т превышение температуры выше 200°C может привести к потере прочностных свойств (отпуску материала), что важно для нагруженных деталей конструкций.
3. Равномерность: из-за высокой теплопроводности алюминий нагревается неравномерно (тонкие ребра быстро, толстые базы медленно). Мы используем принудительную конвекцию с допуском ±2°C, чтобы вся деталь набрала нужную молекулярную массу полимера одновременно.
1. Контроль «дегазации»: многие литые алюминиевые детали имеют пористую структуру. При нагреве воздух из этих пор выходит наружу, образуя на поверхности краски кратеры (проколы). Для таких изделий мы используем режим «предварительного прогрева» детали выше температуры полимеризации, чтобы выгнать воздух до нанесения краски.
2. Оптимальная температура: стандартный диапазон — 180–200°C. Однако для термически упрочненных сплавов типа Д16Т превышение температуры выше 200°C может привести к потере прочностных свойств (отпуску материала), что важно для нагруженных деталей конструкций.
3. Равномерность: из-за высокой теплопроводности алюминий нагревается неравномерно (тонкие ребра быстро, толстые базы медленно). Мы используем принудительную конвекцию с допуском ±2°C, чтобы вся деталь набрала нужную молекулярную массу полимера одновременно.
Частые вопросы заказчиков (FAQ)
Можно ли красить алюминий без предварительной химической подготовки?
Категорически нет. Без формирования конверсионного слоя краска будет держаться лишь на «честном слове». Первый же цикл нагрева на солнце или воздействие влаги приведет к появлению коррозионных пузырей под полимером.
Почему после покраски на алюминии появляются мелкие точки?
Скорее всего, это «дегазация» литой детали. Если алюминий имеет литую структуру, внутри него всегда есть микропустоты. Правильная технология — прогрев детали до 220°C перед нанесением краски — полностью решает эту проблему.
Можно ли красить детали Д16Т, которые несут большую механическую нагрузку?
Да, но с учетом режима запекания. Мы подбираем полиэфирные архитектурные порошки с температурой полимеризации 180°C, чтобы не влиять на закалку сплава Д16Т.
Категорически нет. Без формирования конверсионного слоя краска будет держаться лишь на «честном слове». Первый же цикл нагрева на солнце или воздействие влаги приведет к появлению коррозионных пузырей под полимером.
Почему после покраски на алюминии появляются мелкие точки?
Скорее всего, это «дегазация» литой детали. Если алюминий имеет литую структуру, внутри него всегда есть микропустоты. Правильная технология — прогрев детали до 220°C перед нанесением краски — полностью решает эту проблему.
Можно ли красить детали Д16Т, которые несут большую механическую нагрузку?
Да, но с учетом режима запекания. Мы подбираем полиэфирные архитектурные порошки с температурой полимеризации 180°C, чтобы не влиять на закалку сплава Д16Т.
Профессиональная порошковая покраска алюминия в Минске
Вам необходимо покрасить алюминиевые профили, фасадные элементы, корпуса приборов или ответственные конструкции из Д16Т с гарантией адгезии? Направляйте ваше ТЗ инженерам компании «Эль Металл». Мы обладаем автоматизированными линиями химической подготовки алюминия и специализированными печами полимеризации. Доверьте защиту вашего металла экспертам. Подробнее об услуге можно узнать на нашем сайте: Порошковая покраска металла в Минске от компании «Эль Металл»
