Главная причина, по которой черный металл после порошковой окраски ржавеет уже через год уличной эксплуатации — это игнорирование многоступенчатой химической подготовки поверхности и отсутствие барьерного цинкосодержащего грунта. Если нанести полимер на обычный металл после механической зачистки, под слоем краски сохраняются микрочастицы ржавчины, масел и лазерного грата, которые при первом же перепаде температур и воздействии влаги запускают процесс подслойной коррозии. Чтобы гарантировать стойкость покрытия до 10 лет, малярный цех компании «Эль Металл» применяет обязательную пескоструйную обработку, химическое фосфатирование и нанесение двухслойной полимерной системы «грунт плюс краска» с жестким контролем температуры запекания.
Физика подслойной коррозии уличных металлоконструкций
Порошковая краска сама по себе является пористым материалом на микроскопическом уровне. Атмосферная влага, насыщенная кислородом и солями, способна медленно дифндировать сквозь финишный полимерный слой. Если металл под краской не защищен оксидной или фосфатной пленкой, молекулы воды вступают в химическую реакцию с железом, образуя гидроксид железа — обычную ржавчину. При окислении объем металла увеличивается в несколько раз, что создает колоссальное внутреннее давление. Полимерный слой начинает вздуваться («пузыриться»), трескаться и отслаиваться пластами.
В условиях агрессивной городской и уличной среды специалисты «Эль Металл» рекомендуют полностью отказаться от кустарных методов подготовки (протирка уайт-спиритом или зачистка болгаркой). Только создание плотного нерастворимого хемосорбционного слоя на поверхности черного проката способно остановить распространение ржавчины в случае сквозного механического повреждения полимерной пленки при монтаже или эксплуатации.
В условиях агрессивной городской и уличной среды специалисты «Эль Металл» рекомендуют полностью отказаться от кустарных методов подготовки (протирка уайт-спиритом или зачистка болгаркой). Только создание плотного нерастворимого хемосорбционного слоя на поверхности черного проката способно остановить распространение ржавчины в случае сквозного механического повреждения полимерной пленки при монтаже или эксплуатации.

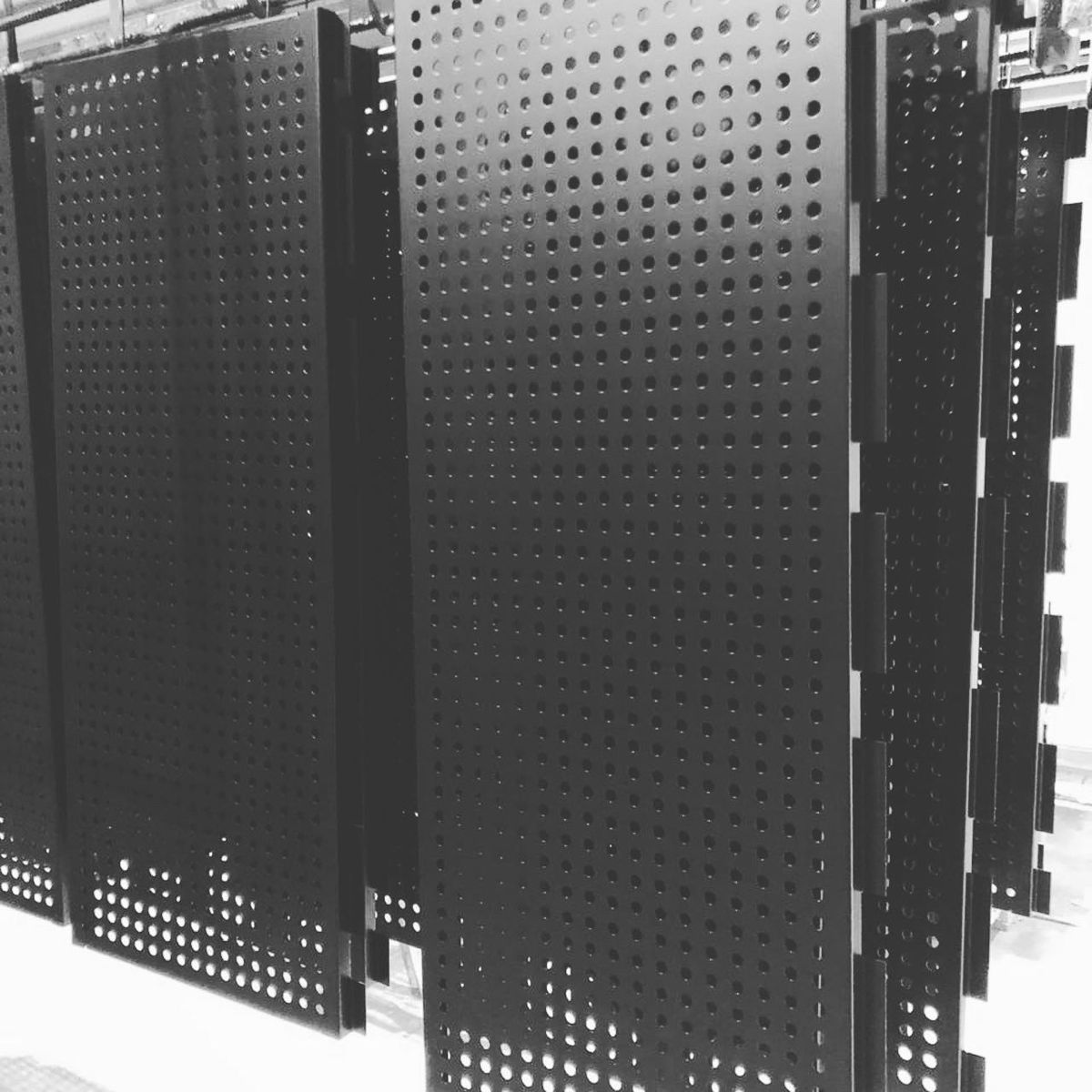

5 обязательных технологических этапов подготовки черного металла
В покрасочном комплексе компании «Эль Металл» регламентирован строгий цикл сквозной подготовки уличных изделий перед камерой напыления:
1. Абразивоструйная (пескоструйная) очистка: металлоконструкция обрабатывается колотой стальной или купершлаковой дробью под давлением до 6 бар. Это позволяет полностью удалить прокатную окалину, ржавчину и лазерный нагар, а также создать шероховатость поверхности (профиль анкерной насечки) величиной 40–60 мкм для максимальной механической адгезии полимера.
2. Обезжиривание и очистка: удаление остатков консервационных масел, смазок для гибки и следов СОЖ с помощью специализированных щелочных составов в закрытых ваннах струйного типа.
3. Аморфное фосфатирование: важнейший химический этап, при котором на поверхности стали формируется тончайший (до 1–2 мкм) слой фосфатов железа. Этот слой является диэлектриком, полностью блокирует гальванические микротоки коррозии и увеличивает площадь молекулярного сцепления с краской в 3–4 раза.
4. Пассивация и промывка деминерализованной водой: окончательная фиксация фосфатного слоя растворами, содержащими соли цинка или хрома, и финишное ополаскивание водой с электропроводностью менее 20 мкСм/см, что исключает появление солевых разводов под краской.
5. Принудительная сушка в печи: полное удаление влаги из пор и скрытых полостей металлоконструкции при температуре 110–120°C перед нанесением порошка.
1. Абразивоструйная (пескоструйная) очистка: металлоконструкция обрабатывается колотой стальной или купершлаковой дробью под давлением до 6 бар. Это позволяет полностью удалить прокатную окалину, ржавчину и лазерный нагар, а также создать шероховатость поверхности (профиль анкерной насечки) величиной 40–60 мкм для максимальной механической адгезии полимера.
2. Обезжиривание и очистка: удаление остатков консервационных масел, смазок для гибки и следов СОЖ с помощью специализированных щелочных составов в закрытых ваннах струйного типа.
3. Аморфное фосфатирование: важнейший химический этап, при котором на поверхности стали формируется тончайший (до 1–2 мкм) слой фосфатов железа. Этот слой является диэлектриком, полностью блокирует гальванические микротоки коррозии и увеличивает площадь молекулярного сцепления с краской в 3–4 раза.
4. Пассивация и промывка деминерализованной водой: окончательная фиксация фосфатного слоя растворами, содержащими соли цинка или хрома, и финишное ополаскивание водой с электропроводностью менее 20 мкСм/см, что исключает появление солевых разводов под краской.
5. Принудительная сушка в печи: полное удаление влаги из пор и скрытых полостей металлоконструкции при температуре 110–120°C перед нанесением порошка.
Регламент подбора двухслойной полимерной системы в «Эль Металл»
Инженерная карта выбора материалов для изделий, эксплуатируемых под прямым воздействием ультрафиолета, осадков и температурных колебаний:
3 правила контроля полимеризации для исключения скрытого брака
Даже идеальная химическая подготовка теряет смысл, если нарушен температурный режим в печи запекания. Технологи «Эль Металл» контролируют три главных параметра полимеризации:
1. Контроль температуры по металлу, а не по воздуху: массивные металлоконструкции (например, профильная труба со стенкой 4–6 мм) прогреваются значительно медленнее воздуха в печи. Если запустить отсчет времени (обычно 15–20 минут при 180°C) сразу после нагрева камеры, краска на металле недопечется. Полимер не наберет нужную молекулярную массу и останется хрупким. Мы используем термодатчики на магнитах, закрепляемые непосредственно на детали.
2. Исключение пережога полиэфирных красок: избыточное время нахождения в печи или превышение температуры выше 200°C разрушает полимерные связи. Краска теряет эластичность, становится хрупкой, глянец мутнеет, а белый цвет желтеет. Такой слой растрескается при первом же зимнем морозе.
3. Равномерность температурного поля в камере: в крупногабаритных печах разница температур между полом и потолком может достигать 30°C. В «Эль Металл» эта проблема решена установкой систем принудительной конвекции воздуха, поддерживающих стабильность тепла во всем объеме камеры с допуском ±2°C.
1. Контроль температуры по металлу, а не по воздуху: массивные металлоконструкции (например, профильная труба со стенкой 4–6 мм) прогреваются значительно медленнее воздуха в печи. Если запустить отсчет времени (обычно 15–20 минут при 180°C) сразу после нагрева камеры, краска на металле недопечется. Полимер не наберет нужную молекулярную массу и останется хрупким. Мы используем термодатчики на магнитах, закрепляемые непосредственно на детали.
2. Исключение пережога полиэфирных красок: избыточное время нахождения в печи или превышение температуры выше 200°C разрушает полимерные связи. Краска теряет эластичность, становится хрупкой, глянец мутнеет, а белый цвет желтеет. Такой слой растрескается при первом же зимнем морозе.
3. Равномерность температурного поля в камере: в крупногабаритных печах разница температур между полом и потолком может достигать 30°C. В «Эль Металл» эта проблема решена установкой систем принудительной конвекции воздуха, поддерживающих стабильность тепла во всем объеме камеры с допуском ±2°C.
Частые вопросы заказчиков и инженеров по антикоррозийной защите (FAQ)
Заменяет ли порошковый цинкосодержащий грунт холодное или горячее цинкование?
в плане барьерной и протекторной защиты на открытом воздухе качественный эпоксидный цинкосодержащий грунт (с содержанием цинка от 70–80%) практически идентичен холодному цинкованию. Он создает надежный гальванический протектор. Однако под порошковую краску наносить детали после горячего цинкования нужно с крайней осторожностью из-за эффекта дегазации цинка в печи, который приводит к образованию кратеров и пор в покрытии. Протекторный порошковый грунт в условиях ЧПУ-производства Эль Металл технологически более стабилен.
Какая текстура краски лучше держится на улице: глянец, шагрень или муар?
для уличных условий оптимально выбирать текстурные покрытия — муар или шагрень. Глянцевая гладкая краска сильнее подвержена абразивному износу от песка и ветра, на ней отчетливо видны микроцарапины и падение блеска под воздействием ультрафиолета. Текстура «муар» имеет шероховатую структуру, которая эффективно рассеивает солнечные лучи, скрывает мелкие дефекты самого металла и имеет повышенную толщину слоя, что увеличивает срок службы изделия на 30–40%.
Можно ли красить черный металл без пескоструя, если он визуально чистый и новый?
категорически нет. Новый горячекатаный или холоднокатаный прокат всегда покрыт слоем тонкой прозрачной прокатной окалины (миллиметровой корки) и технологической смазки. Окалина имеет другое термическое расширение, чем сталь. В процессе зимних заморозков и летнего нагрева окалина начнет отслаиваться от тела детали вместе с напеченной поверх порошковой краской. Абразивоструйная обработка в «Эль Металл» является обязательным технологическим входным билетом для любого уличного изделия.
в плане барьерной и протекторной защиты на открытом воздухе качественный эпоксидный цинкосодержащий грунт (с содержанием цинка от 70–80%) практически идентичен холодному цинкованию. Он создает надежный гальванический протектор. Однако под порошковую краску наносить детали после горячего цинкования нужно с крайней осторожностью из-за эффекта дегазации цинка в печи, который приводит к образованию кратеров и пор в покрытии. Протекторный порошковый грунт в условиях ЧПУ-производства Эль Металл технологически более стабилен.
Какая текстура краски лучше держится на улице: глянец, шагрень или муар?
для уличных условий оптимально выбирать текстурные покрытия — муар или шагрень. Глянцевая гладкая краска сильнее подвержена абразивному износу от песка и ветра, на ней отчетливо видны микроцарапины и падение блеска под воздействием ультрафиолета. Текстура «муар» имеет шероховатую структуру, которая эффективно рассеивает солнечные лучи, скрывает мелкие дефекты самого металла и имеет повышенную толщину слоя, что увеличивает срок службы изделия на 30–40%.
Можно ли красить черный металл без пескоструя, если он визуально чистый и новый?
категорически нет. Новый горячекатаный или холоднокатаный прокат всегда покрыт слоем тонкой прозрачной прокатной окалины (миллиметровой корки) и технологической смазки. Окалина имеет другое термическое расширение, чем сталь. В процессе зимних заморозков и летнего нагрева окалина начнет отслаиваться от тела детали вместе с напеченной поверх порошковой краской. Абразивоструйная обработка в «Эль Металл» является обязательным технологическим входным билетом для любого уличного изделия.
Профессиональная порошковая покраска металлоконструкций в Минске
Вам необходимо покрасить уличные металлоконструкции, дорожные ограждения, фасадные элементы или корпуса оборудования с гарантией защиты от ржавчины на долгие годы? Направляйте ваши технические задания и спецификации специалистам завода «Эль Металл». Наш производственный комплекс укомплектован автоматическими линиями химической подготовки, мощными пескоструйными㶪ми и современными печами полимеризации для длинномерных изделий до 6 метров. Доверьте защиту вашего металла экспертам промышленного инжиниринга. Ознакомиться с ценами, портфолио работ и оформить заказ можно на официальной странице услуги: Порошковая покраска металла в Минске от компании «Эль Металл»
