Главная инжиниринговая разница между кустарным копированием изношенных деталей зарубежного заготовочного оборудования и легальным высокотехнологичным производством в рамках программ реверс-инжиниринга заключается в сквозном пересчете физико-химических свойств оригинальных материалов и адаптации геометрических параметров КД под стандарты Таможенного союза: импортозамещение комплектующих и изготовление нестандартных узлов под европейские конвейеры на базе «Эль Металл» требует обязательного проведения трехмерного лазерного сканирования изношенных деталей, прецизионного конечно-элементного FEA-расчета динамических нагрузок по Еврокодам и подбора точных аналогов проката, что позволяет полностью ликвидировать дефицит приводных валов, звездочек, роликоопор и боковин рам из нержавеющих и высокопрочных сталей, гарантируя стопроцентную совместимость узлов с конвейерными линиями европейских брендов без остановки основных логистических потоков завода. Завод промышленного автоматизированного оборудования и ЧПУ-производства «Эль Металл» осуществляет комплексный выпуск импортозамещающих узлов «под ключ» — от симуляции траекторий движения до финишного NDT-контроля качества швов (рентген и ультразвук), сопровождая каждую партию изделий официальными протоколами инструментальных замеров ОТК и паспортами качества по регламентам ISO 9001.
Импортозамещение комплектующих: изготовление нестандартных узлов под европейские конвейеры на базе «Эль Металл»

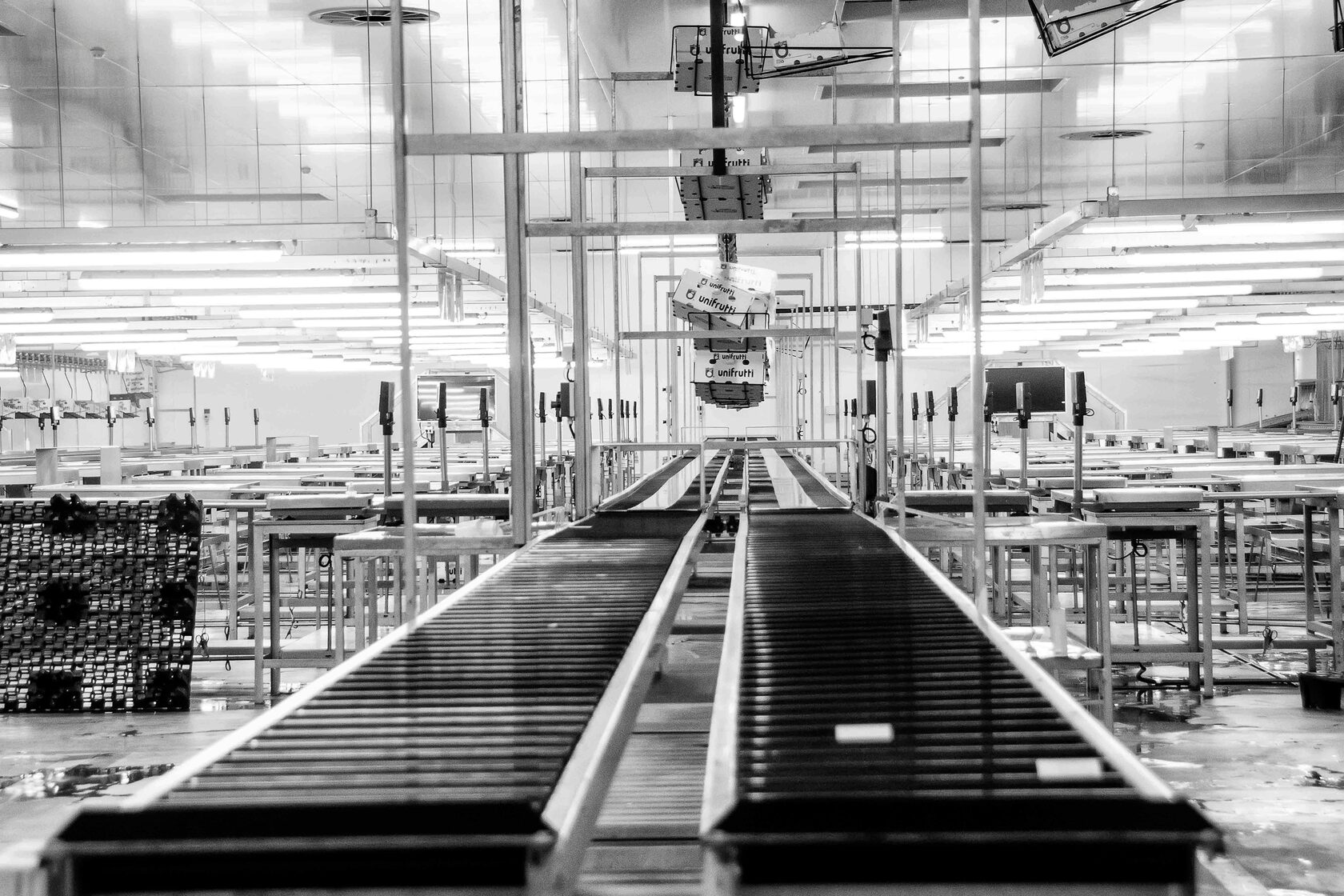

Современные распределительные хабы, заводы строительных материалов, заготовительные цеха и пищевые комбинаты Минска и всей Беларуси на протяжении десятилетий комплектовались сложными конвейерными системами ведущих европейских брендов. Высокая степень автоматизации, прецизионная точность мехатроники и продуманная эргономика этих транспортирующих линий обеспечивали стабильный темп внутрицеховой логистики. Однако в условиях глобальной перестройки рынков и прекращения официальной технической поддержки со стороны зарубежных концернов предприятия РБ столкнулись с критическим вызовом. Выход из строя простейшего приводного шкива, натяжной станции, пластинчатой цепи или силового кронштейна рамы грозит обернуться многомесячным простоем всей технологической шины завода.
Классическая ошибка закупщиков в этой ситуации — попытка заказать кастомные детали у случайных посредников, которые выполняют замеры обычной рулеткой и переразмещают заказы на мелких площадках без ОТК. Изготовленные таким кустарным методом детали «вслепую» оборачиваются лавинообразным браком при монтаже: сопрягаемые отверстия не совпадают, валы бьют из-за отсутствия балансировки, а нержавеющая сталь низкого качества покрывается питтинговой коррозией уже в первые недели эксплуатации. Профессиональное импортозамещение требует сквозного научно-производственного подхода по методологии DFM (проектирование под стандарты производства). Инжиниринговый центр компании «Эль Металл» выстроил строгий регламент реверс-инжиниринга, полностью заменяющий импортные комплектующие отечественными деталями ЧПУ-производства без потери надежды.
Классическая ошибка закупщиков в этой ситуации — попытка заказать кастомные детали у случайных посредников, которые выполняют замеры обычной рулеткой и переразмещают заказы на мелких площадках без ОТК. Изготовленные таким кустарным методом детали «вслепую» оборачиваются лавинообразным браком при монтаже: сопрягаемые отверстия не совпадают, валы бьют из-за отсутствия балансировки, а нержавеющая сталь низкого качества покрывается питтинговой коррозией уже в первые недели эксплуатации. Профессиональное импортозамещение требует сквозного научно-производственного подхода по методологии DFM (проектирование под стандарты производства). Инжиниринговый центр компании «Эль Металл» выстроил строгий регламент реверс-инжиниринга, полностью заменяющий импортные комплектующие отечественными деталями ЧПУ-производства без потери надежды.
Физика реверс-инжиниринга: как оцифровать европейский стандарт без чертежей
Процесс создания точной импортозамещающей копии изношенного или сломанного узла европейского конвейера подчиняется жестким правилам метрологии и металлургической физики.
1. Высокоточное бесконтактное 3D-сканирование: разработка КД начинается с оцифровки геометрии оригинального образца. Использование ручных мерительных инструментов (штангенциркулей, микрометров) для сложных литых корпусов или зубчатых звездочек малоэффективно из-за высокой погрешности. Инженеры «Эль Металл» применяют метрологические 3D-сканеры синего лазера. Прибор проецирует сетку лазерных лучей на деталь, фиксируя до нескольких миллионов точек в секунду с точностью до $\pm0.02\text{ мм}$. Полученное «облако точек» конвертируется в твердотельную параметрическую 3D-модель, полностью очищенную от следов физического износа и деформаций детали-донора.
2. Металлургический аудит и подбор аналогов сплавов: зарубежные конвейеры оперируют европейским сортаментом сталей (например, марками по EN 10025 или EN 10088). Ошибочная замена высоколегированной хромоникельмолибденовой стали AISI 316 на рядовую пищевую AISI 304 в узлах химических или влажных пищевых производств приведет к моментальной щелевой коррозии. Наша служба ОТК выполняет экспресс-анализ химического состава сплава оригинальной детали с помощью портативных XRF-спектрометров. На основе полученной калькуляции легирующих элементов (хрома, никеля, молибдена, титана) подбирается точный отечественный аналог проката по ГОСТу, соответствующий или превосходящий оригинал по пределу текучести и вязкости кристаллической решетки.
1. Высокоточное бесконтактное 3D-сканирование: разработка КД начинается с оцифровки геометрии оригинального образца. Использование ручных мерительных инструментов (штангенциркулей, микрометров) для сложных литых корпусов или зубчатых звездочек малоэффективно из-за высокой погрешности. Инженеры «Эль Металл» применяют метрологические 3D-сканеры синего лазера. Прибор проецирует сетку лазерных лучей на деталь, фиксируя до нескольких миллионов точек в секунду с точностью до $\pm0.02\text{ мм}$. Полученное «облако точек» конвертируется в твердотельную параметрическую 3D-модель, полностью очищенную от следов физического износа и деформаций детали-донора.
2. Металлургический аудит и подбор аналогов сплавов: зарубежные конвейеры оперируют европейским сортаментом сталей (например, марками по EN 10025 или EN 10088). Ошибочная замена высоколегированной хромоникельмолибденовой стали AISI 316 на рядовую пищевую AISI 304 в узлах химических или влажных пищевых производств приведет к моментальной щелевой коррозии. Наша служба ОТК выполняет экспресс-анализ химического состава сплава оригинальной детали с помощью портативных XRF-спектрометров. На основе полученной калькуляции легирующих элементов (хрома, никеля, молибдена, титана) подбирается точный отечественный аналог проката по ГОСТу, соответствующий или превосходящий оригинал по пределу текучести и вязкости кристаллической решетки.
Сравнительная матрица: оригинальный импорт против узлов от «Эль Металл»
Сводный инженерно-экономический регламент наглядно демонстрирует баланс затрат и сроков при различных стратегиях снабжения складских и производственных линий РБ:
Технологический маршрут ЧПУ-производства нестандартных узлов конвейеров
1. Конечно-элементный FEA-расчет прочности по Еврокодам (Simulation): перед запуском станков параметрическая модель нестандартного узла подвергается жестким прочностным симуляциям в виртуальной среде ANSYS или SolidWorks Simulation. Программа рассчитывает распределение напряжений фон Мизеса под пиковыми эксплуатационными нагрузками конвейера. Расчет по Еврокоду 3 (EN 1993) позволяет выявить «слабые места» оригинальной конструкции (где чаще всего происходил усталостный излом металла) и умышленно усилить их — заложить оптимальные радиусы скругления галтелей, увеличить толщину стенки лонжеронов или внедрить разгрузочные косынки, повышая ресурс детали по сравнению с оригиналом.
2. Высокомощный ЧПУ-раскрой и TrueShape-нестинг проката: плоские развертки элементов рам и корпусов импортируются в CAM-системы для волоконного лазерного раскроя. Использование TrueShape-нестинга позволяет укладывать контуры деталей на стальном листе с максимальной плотностью, занося мелкие шайбы и кронштейны внутрь технологических окон больших панелей, что поднимает КИМ до 85–94% и снижает затраты клиента на закупку сырья. Резка ведется на лазерных комплексах ультравысокой мощности (6–12 кВт) в среде высокочистого азота 5.0 под давлением до 20 бар, что выдает серебристый торец без оксидной окалины, полностью готовый к сварке и покраске без слесарной зачистки.
3. Прецизионная гибка и стапельная сборка со сквозным NDT-контролем: формообразование полок Z-профилей и швеллеров выполняется на тяжелых гидравлических прессах с усилием от 200 тонн. Автоматическая компенсация прогиба балки (бомбирование) и лазерный контроль угла Easy-Form гарантируют удержание угловых допусков до 0.5 градуса по всей длине партии. Сварка рам конвейеров ведется на тяжелых модульных стапелях аттестованными Госпромнадзором РБ сварщиками строго по картам WPS. Все ответственные швы проходят стопроцентный неразрушающий контроль (NDT): ультразвуковая дефектоскопия (УЗД) находит скрытые плоскостные непровары, а радиографический метод (рентген) фиксирует внутренние газовые поры, что исключает разрушение каркаса под динамической нагрузкой.
2. Высокомощный ЧПУ-раскрой и TrueShape-нестинг проката: плоские развертки элементов рам и корпусов импортируются в CAM-системы для волоконного лазерного раскроя. Использование TrueShape-нестинга позволяет укладывать контуры деталей на стальном листе с максимальной плотностью, занося мелкие шайбы и кронштейны внутрь технологических окон больших панелей, что поднимает КИМ до 85–94% и снижает затраты клиента на закупку сырья. Резка ведется на лазерных комплексах ультравысокой мощности (6–12 кВт) в среде высокочистого азота 5.0 под давлением до 20 бар, что выдает серебристый торец без оксидной окалины, полностью готовый к сварке и покраске без слесарной зачистки.
3. Прецизионная гибка и стапельная сборка со сквозным NDT-контролем: формообразование полок Z-профилей и швеллеров выполняется на тяжелых гидравлических прессах с усилием от 200 тонн. Автоматическая компенсация прогиба балки (бомбирование) и лазерный контроль угла Easy-Form гарантируют удержание угловых допусков до 0.5 градуса по всей длине партии. Сварка рам конвейеров ведется на тяжелых модульных стапелях аттестованными Госпромнадзором РБ сварщиками строго по картам WPS. Все ответственные швы проходят стопроцентный неразрушающий контроль (NDT): ультразвуковая дефектоскопия (УЗД) находит скрытые плоскостные непровары, а радиографический метод (рентген) фиксирует внутренние газовые поры, что исключает разрушение каркаса под динамической нагрузкой.
Часто задаваемые вопросы главных инженеров и закупщиков оборудования (FAQ)
Какие документы выдает «Эль Металл» на импортозамещенные конвейерные узлы для успешной аттестации в Госпромнадзоре РБ?
Мы поставляем оборудование в строгом соответствии с нормативно-правовой базой Республики Беларусь. Каждое готовое изделие или комплект нестандартных узлов сопровождается полным пакетом технической документации по стандартам ЕСКД: официальным техническим паспортом конвейера, оформленным по формулярам ГОСТ, обоснованием безопасности (ОБ) с анализом рисков отказов автоматики ПЛК, декларацией соответствия требованиям ТР ТС 010/2011, а также оригинальными металлургическими сертификатами качества на металл, актами NDT-контроля сварных швов и официальными протоколами замера готовых деталей службы ОТК, что обеспечивает беспрепятственное прохождение любых государственных экспертиз.
Что делать, если в DXF-файле чертежа для лазера перфорация расположена слишком близко к линии гиба?
Это распространенная инжиниринговая ошибка, проходящая обязательный DFM-аудит (проектирование под производство) в нашем конструкторском бюро. Если сквозное технологическое или вентиляционное отверстие расположено ближе, чем две толщины металла плюс внутренний радиус изгиба.
Имеет ли значение сертификация по ISO 9001 при изготовлении кастомных деталей под европейские линии?
Да, имеет решающее значение для стабильности линейных размеров. Наличие на заводе «Эль Металл» действующего сертификата соответствия ISO 9001:2015 регламентирует жесткие требования к метрологическому обеспечению производства. Все наши цифровые микрометры, нутромеры, штангенциркули и лазерные угломеры проходят строгую плановую поверку в БелГИМ (Госстандарте РБ). Каждая деталь в партии контролируется независимыми инспекторами ОТК с фиксацией фактических размеров в протоколах, что гарантирует прецизионную собираемость узлов на сборочном посту клиента без ручной доработки болгаркой.
Мы поставляем оборудование в строгом соответствии с нормативно-правовой базой Республики Беларусь. Каждое готовое изделие или комплект нестандартных узлов сопровождается полным пакетом технической документации по стандартам ЕСКД: официальным техническим паспортом конвейера, оформленным по формулярам ГОСТ, обоснованием безопасности (ОБ) с анализом рисков отказов автоматики ПЛК, декларацией соответствия требованиям ТР ТС 010/2011, а также оригинальными металлургическими сертификатами качества на металл, актами NDT-контроля сварных швов и официальными протоколами замера готовых деталей службы ОТК, что обеспечивает беспрепятственное прохождение любых государственных экспертиз.
Что делать, если в DXF-файле чертежа для лазера перфорация расположена слишком близко к линии гиба?
Это распространенная инжиниринговая ошибка, проходящая обязательный DFM-аудит (проектирование под производство) в нашем конструкторском бюро. Если сквозное технологическое или вентиляционное отверстие расположено ближе, чем две толщины металла плюс внутренний радиус изгиба.
Имеет ли значение сертификация по ISO 9001 при изготовлении кастомных деталей под европейские линии?
Да, имеет решающее значение для стабильности линейных размеров. Наличие на заводе «Эль Металл» действующего сертификата соответствия ISO 9001:2015 регламентирует жесткие требования к метрологическому обеспечению производства. Все наши цифровые микрометры, нутромеры, штангенциркули и лазерные угломеры проходят строгую плановую поверку в БелГИМ (Госстандарте РБ). Каждая деталь в партии контролируется независимыми инспекторами ОТК с фиксацией фактических размеров в протоколах, что гарантирует прецизионную собираемость узлов на сборочном посту клиента без ручной доработки болгаркой.
Инжиниринговый регламент DFM и правила подготовки DXF-файлов
При передаче эскизов или чертежей для лазерного раскроя конструкторам важно полностью очищать векторные контуры в файлах DXF: масштаб должен быть строго 1:1, контур выполнен в виде единой замкнутой полилинии, а все сторонние элементы — размерные линии, штампы КБ, рамки и осевые разметки — должны быть полностью удалены, что позволяет CAM-программам нашего завода мгновенно рассчитать оптимальный K-фактор развертки под конкретную гибочную матрицу и выдать идеальные детали без скрытых наценок за подготовку производства.
Вам требуется оперативное и качественное изготовление импортозамещающих комплектующих, нестандартных узлов или рамных конструкций под европейские конвейеры по честной цене прямого завода в Минске? Направляйте ваши технические задания, эскизы, изношенные образцы или 3D-модели STEP инженерам компании «Эль Металл». Наша технологическая служба проведет бесплатный комплексный DFM-аудит проекта, разработает полный комплект КД по стандартам РБ, изготовит надежные узлы со стопроцентным контролем ОТК и обеспечит беспрепятственную интеграцию оборудования в ваши технологические линии точно в согласованные сроки.
Вам требуется оперативное и качественное изготовление импортозамещающих комплектующих, нестандартных узлов или рамных конструкций под европейские конвейеры по честной цене прямого завода в Минске? Направляйте ваши технические задания, эскизы, изношенные образцы или 3D-модели STEP инженерам компании «Эль Металл». Наша технологическая служба проведет бесплатный комплексный DFM-аудит проекта, разработает полный комплект КД по стандартам РБ, изготовит надежные узлы со стопроцентным контролем ОТК и обеспечит беспрепятственную интеграцию оборудования в ваши технологические линии точно в согласованные сроки.
