Главная разница между стандартными магистральными транспортерами с прямым релейным пуском двигателя и современными интеллектуальными логистическими комплексами заключается в возможности динамической адаптации производительности под текущую плотность входящего потока: интеграция частотного регулирования, реализуемая через связку программируемых логических контроллеров (ПЛК), инверторов частоты и тензометрических датчиков веса, позволяет конвейерам осуществлять плавную автоматическую регулировку линейной скорости полотна в диапазоне от 0.1 до 2.5 м/с, полностью ликвидировать пиковые пусковые токи, снизить динамический износ редукторов на 40% и сократить энергопотребление приводной станции до 35% за счет перевода электродвигателя в экономичный режим работы при частичной загрузке линии. Завод промышленного автоматизированного оборудования «Эль Металл» осуществляет проектирование, прецизионный ЧПУ-раскрой рамных металлоконструкций и комплексную сборку малошумных интеллектуальных конвейерных систем под ключ, гарантируя стопроцентную аппаратную совместимость шкафов управления с SCADA-системами предприятий Республики Беларусь по промышленным протоколам Modbus TCP и PROFINET.

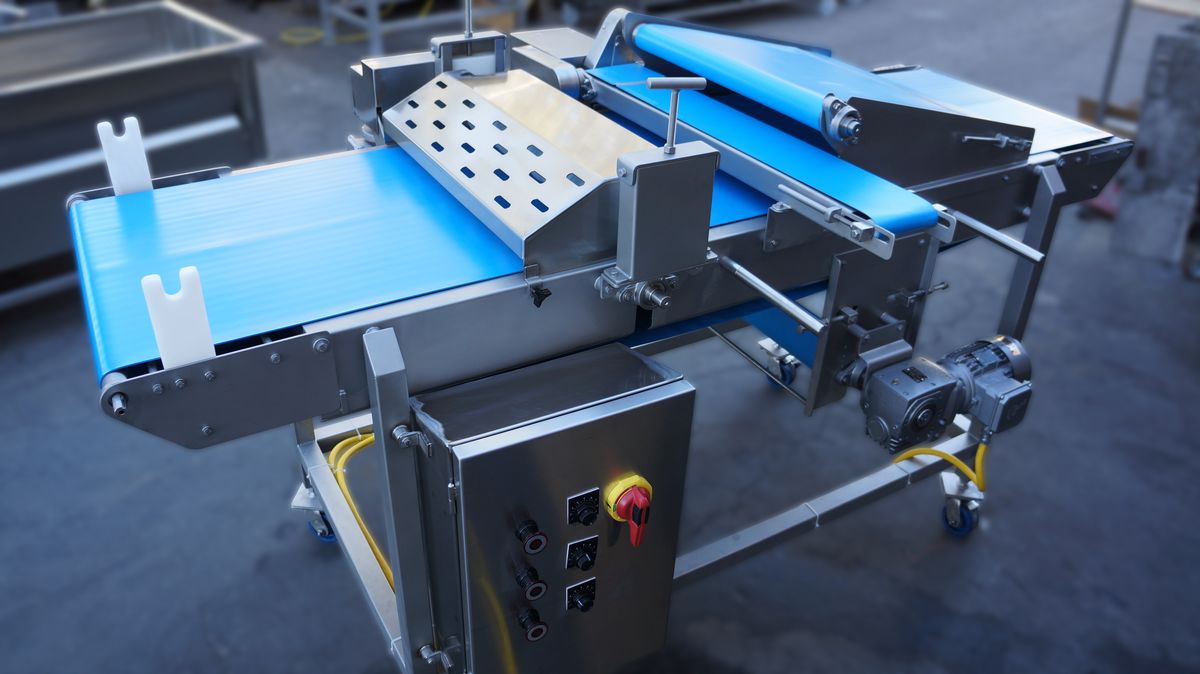

Интеграция частотного регулирования: как работают конвейеры с плавной регулировкой скорости и датчиками веса?
В условиях глубокой автоматизации современных производственных предприятий — от горно-обогатительных комбинатов и заводов строительных материалов до высокоточных линий розлива пищевых цехов и логистических распределительных хабов — традиционные конвейеры с фиксированной скоростью движения полотна стремительно уступают место интеллектуальным транспортирующим комплексам. Классическая схема управления, при которой трехфазный асинхронный двигатель запускается напрямую от сети через контактор, наносит серьезный экономический ущерб предприятию. В момент старта нагруженный транспортер испытывает колоссальные пусковые токи, превышающие номинальные в 5–7 раз, что вызывает просадку напряжения в цеховой сети, интенсивный нагрев обмоток мотора, растяжение конвейерной ленты и ударные нагрузки на зубья шестерен редуктора.
Вторая тяжелая проблема жесткого привода — невозможность адаптации к неравномерной подаче груза. Если в конкретный час интенсивность ссыпки материала с заготовительного участка падает на 50%, конвейер продолжает вращаться на максимальных оборотах, вхолостую расходуя киловатты электроэнергии и ускоряя износ подшипниковых узлов. Инжиниринговый центр компании «Эль Металл» решает эту задачу путем внедрения сквозных систем частотно-регулируемого электропривода (ЧРП) в сочетании с непрерывным тензометрическим взвешиванием потока груза, переводя внутрицеховую логистику на стандарты концепции Индустрии 4.0.
Вторая тяжелая проблема жесткого привода — невозможность адаптации к неравномерной подаче груза. Если в конкретный час интенсивность ссыпки материала с заготовительного участка падает на 50%, конвейер продолжает вращаться на максимальных оборотах, вхолостую расходуя киловатты электроэнергии и ускоряя износ подшипниковых узлов. Инжиниринговый центр компании «Эль Металл» решает эту задачу путем внедрения сквозных систем частотно-регулируемого электропривода (ЧРП) в сочетании с непрерывным тензометрическим взвешиванием потока груза, переводя внутрицеховую логистику на стандарты концепции Индустрии 4.0.
Физика процесса частотного регулирования и векторное управление мотором
Чтобы понять, как частотный преобразователь (инвертор) обеспечивает плавное изменение скорости без потери крутящего момента двигателя, необходимо обратиться к законам электротехники. Скорость вращения магнитного поля статора асинхронного двигателя жестко привязана к частоте питающего напряжения сети по формуле: n = 60f/p, где f — частота тока (в славянской энергосистеме составляющая 50 Гц), а p — число пар полюсов обмотки мотора. Изменить число полюсов на ходу невозможно, поэтому единственным способом регулировки оборотов является изменение частоты тока.
Современный частотный преобразователь работает по принципу двойного преобразования. Сначала переменный ток цеховой сети (380 В, 50 Гц) поступает на диодный выпрямитель, превращаясь в постоянный ток, который сглаживается мощным блоком конденсаторов в звене постоянного тока. Затем интеллектуальный инвертор на базе быстродействующих IGBT-транзисторов методом широтно-импульсной модуляции (ШИМ) заново генерирует переменный ток с плавно изменяемой частотой в диапазоне от 0 до 400 Гц и регулируемой амплитудой напряжения.
При этом критически важно использовать алгоритмы векторного управления (Vector Control) вместо простой вольт-частотной (V/f) регулировки. Векторный режим, внедряемый в шкафах автоматики «Эль Металл», позволяет процессору инвертора в реальном времени рассчитывать магнитный поток и крутящий момент ротора. Это гарантирует, что даже на сверхнизких оборотах (например, при скорости движения ленты 0.05 м/с под максимальным весом заготовок) двигатель сохранит 100% крутящего момента, исключая проскальзывание, опрокидывание фаз и заклинивание линии.
Современный частотный преобразователь работает по принципу двойного преобразования. Сначала переменный ток цеховой сети (380 В, 50 Гц) поступает на диодный выпрямитель, превращаясь в постоянный ток, который сглаживается мощным блоком конденсаторов в звене постоянного тока. Затем интеллектуальный инвертор на базе быстродействующих IGBT-транзисторов методом широтно-импульсной модуляции (ШИМ) заново генерирует переменный ток с плавно изменяемой частотой в диапазоне от 0 до 400 Гц и регулируемой амплитудой напряжения.
При этом критически важно использовать алгоритмы векторного управления (Vector Control) вместо простой вольт-частотной (V/f) регулировки. Векторный режим, внедряемый в шкафах автоматики «Эль Металл», позволяет процессору инвертора в реальном времени рассчитывать магнитный поток и крутящий момент ротора. Это гарантирует, что даже на сверхнизких оборотах (например, при скорости движения ленты 0.05 м/с под максимальным весом заготовок) двигатель сохранит 100% крутящего момента, исключая проскальзывание, опрокидывание фаз и заклинивание линии.
Интеграция датчиков веса: механика непрерывного тензометрического учета
Вторым столпом интеллектуального конвейера является подсистема динамического взвешивания (конвейерные весы). Специфика работы датчиков веса на движущейся ленте принципиально отличается от статичных платформенных весов. Конвейерные весы интегрируются непосредственно в несущую металлоконструкцию станины транспортера, разработанную в КБ «Эль Металл» по результатам конечно-элементного FEA-анализа нагрузок.
Устройство весоизмерительного узла: одна или две роликоопоры рабочей ветви конвейера монтируются на специальную плавающую раму, которая опирается на высокоточные тензометрические датчики балочного или S-образного типа, выполненные из нержавеющей стали с классом защиты IP68. Внутри тензодатчика наклеен резистивный мост Уитстона. При прохождении материала по ленте роликоопора давит на датчик, вызывая упругую микродеформацию его стального тела. Сопротивление тензорезисторов меняется, и датчик генерирует аналоговый сигнал напряжением в несколько милливольт, пропорциональный мгновенной массе погонного метра груза.
Интеграция датчика скорости (энкодера): одной фиксации веса недостаточно для точного расчета, так как лента под нагрузкой может слегка проскальзывать на приводном барабане. В хвостовую или натяжную станцию конвейера монтируется цифровой оптический или магнитный энкодер (датчик скорости). Он непрерывно измеряет реальную линейную скорость перемещения полотна. Сигналы с тензодатчиков и энкодера одновременно поступают в весовой микропроцессорный терминал или напрямую на аналоговые входы промышленного контроллера (ПЛК) шкафа управления.
Устройство весоизмерительного узла: одна или две роликоопоры рабочей ветви конвейера монтируются на специальную плавающую раму, которая опирается на высокоточные тензометрические датчики балочного или S-образного типа, выполненные из нержавеющей стали с классом защиты IP68. Внутри тензодатчика наклеен резистивный мост Уитстона. При прохождении материала по ленте роликоопора давит на датчик, вызывая упругую микродеформацию его стального тела. Сопротивление тензорезисторов меняется, и датчик генерирует аналоговый сигнал напряжением в несколько милливольт, пропорциональный мгновенной массе погонного метра груза.
Интеграция датчика скорости (энкодера): одной фиксации веса недостаточно для точного расчета, так как лента под нагрузкой может слегка проскальзывать на приводном барабане. В хвостовую или натяжную станцию конвейера монтируется цифровой оптический или магнитный энкодер (датчик скорости). Он непрерывно измеряет реальную линейную скорость перемещения полотна. Сигналы с тензодатчиков и энкодера одновременно поступают в весовой микропроцессорный терминал или напрямую на аналоговые входы промышленного контроллера (ПЛК) шкафа управления.
Сравнительная матрица параметров: прямой пуск против частотно-весового управления
Технологическая матрица наглядно демонстрирует влияние частотной автоматизации компании «Эль Металл» на эксплуатационные расходы и энергоэффективность заготовительных и логистических комплексов:
Алгоритм ПИД-регулирования: как ПЛК синхронизирует скорость и вес
Шаг 1. Сбор данных и математическое интегрирование расхода: промышленный контроллер ПЛК (например, на базе модулей Siemens S7-1200 или аналогов) с частотой опроса в несколько миллисекунд перемножает мгновенный вес погонного метра груза (q, кг/м) на линейную скорость ленты (v, м/с). Результатом вычисления становится текущая производительность конвейера в реальном времени (P = q × v × 3,6, тонн/час).
Шаг 2. Отработка рассогласования ПИД-алгоритмом: в память контроллера заложено целевое значение производительности, необходимое для стабильной работы последующего технологического узла (например, печи обжига, дозатора или упаковочного автомата). Если датчики веса фиксируют, что плотность потока упала (на ленту пришло меньше материала), возникает рассогласование между уставкой и фактом. Программный ПИД-регулятор (Пропорционально-Интегрально-Дифференцирующий алгоритм) мгновенно вычисляет требуемую поправку и плавно снижает частоту на выходе инвертора. Скорость конвейера падает, плотность распределения материала на полотне выравнивается, предотвращая порционную пульсацию потока.
Шаг 3. Защита от перегрузки по току и каскадный останов: если на заготовительном участке произошел залповый сброс сырья и вес погонного метра превысил критическую уставку КД, ПЛК мгновенно реагирует: частотный преобразователь форсирует обороты двигателя для быстрой разгрузки полотна. Если ток мотора достигает критической границы предела текучести изоляции, инвертор переводит линию в режим контролируемого останова, генерируя аварийный сигнал в SCADA-систему завода для автоматического перекрытия подающих питателей шины верхнего уровня.
Шаг 2. Отработка рассогласования ПИД-алгоритмом: в память контроллера заложено целевое значение производительности, необходимое для стабильной работы последующего технологического узла (например, печи обжига, дозатора или упаковочного автомата). Если датчики веса фиксируют, что плотность потока упала (на ленту пришло меньше материала), возникает рассогласование между уставкой и фактом. Программный ПИД-регулятор (Пропорционально-Интегрально-Дифференцирующий алгоритм) мгновенно вычисляет требуемую поправку и плавно снижает частоту на выходе инвертора. Скорость конвейера падает, плотность распределения материала на полотне выравнивается, предотвращая порционную пульсацию потока.
Шаг 3. Защита от перегрузки по току и каскадный останов: если на заготовительном участке произошел залповый сброс сырья и вес погонного метра превысил критическую уставку КД, ПЛК мгновенно реагирует: частотный преобразователь форсирует обороты двигателя для быстрой разгрузки полотна. Если ток мотора достигает критической границы предела текучести изоляции, инвертор переводит линию в режим контролируемого останова, генерируя аварийный сигнал в SCADA-систему завода для автоматического перекрытия подающих питателей шины верхнего уровня.
Часто задаваемые вопросы главных инженеров и автоматизаторов (FAQ)
Зачем нужно устанавливать синусоидальные фильтры между инвертором и двигателем конвейера?
Частотный преобразователь формирует выходное напряжение методом высокочастотного переключения IGBT-транзисторов (ШИМ-модуляция), что порождает крутые импульсные фронты напряжения (dU/dt). Если длина силового кабеля от шкафа автоматики до двигателя конвейера в цеху превышает 20–30 метров, в линии возникают эффекты отражения волн. Пиковые всплески напряжения могут достигать 1500 В, что приводит к ускоренному старению и сквозному пробою изоляции обмоток электродвигателя. Установка выходного синус-фильтра или моторного дросселя сглаживает форму тока, превращая импульсы в чистую синусоиду, что полностью защищает мотор и снижает уровень высокочастотных электромагнитных помех на датчики веса.
Как часто необходимо калибровать конвейерные весы для удержания погрешности?
Интеллектуальные весовые системы, проектируемые компанией «Эль Металл», удерживают коммерческую погрешность взвешивания в пределах ±0,5–1%. Для сохранения этой точности регламент ОТК требует проведения плановой калибровки не реже одного раза в квартал, а также после проведения любых крупных ремонтных работ на раме (замены ленты, натяжения приводной станции). Калибровка осуществляется двумя методами: статическим (путем укладки на весовую роликоопору эталонных гирь заданного веса) и динамическим (пропуском через конвейер тестовой партии материала известной массы, предварительно взвешенной на поверенных платформенных весах).
Можно ли использовать стандартный асинхронный двигатель для работы на сверхнизких скоростях?
Использование стандартного общепромышленного асинхронного мотора для длительной работы на частотах ниже 20 Гц (с занижением скорости более чем в два раза) категорически запрещено без модернизации системы охлаждения. Штатная крыльчатка вентилятора насажена на вал самого мотора: при падении оборотов эффективность обдува снижается пропорционально кубу скорости. Электродвигатель под нагрузкой быстро перегреется и сгорит, несмотря на точные настройки частотника. Для работы в широком диапазоне регулирования инженеры «Эль Металл» укомплектовывают приводные станции специальными электродвигателями с независимой принудительной вентиляцией (наездным вентилятором, питающимся от отдельной стабильной сети 220 В).
Частотный преобразователь формирует выходное напряжение методом высокочастотного переключения IGBT-транзисторов (ШИМ-модуляция), что порождает крутые импульсные фронты напряжения (dU/dt). Если длина силового кабеля от шкафа автоматики до двигателя конвейера в цеху превышает 20–30 метров, в линии возникают эффекты отражения волн. Пиковые всплески напряжения могут достигать 1500 В, что приводит к ускоренному старению и сквозному пробою изоляции обмоток электродвигателя. Установка выходного синус-фильтра или моторного дросселя сглаживает форму тока, превращая импульсы в чистую синусоиду, что полностью защищает мотор и снижает уровень высокочастотных электромагнитных помех на датчики веса.
Как часто необходимо калибровать конвейерные весы для удержания погрешности?
Интеллектуальные весовые системы, проектируемые компанией «Эль Металл», удерживают коммерческую погрешность взвешивания в пределах ±0,5–1%. Для сохранения этой точности регламент ОТК требует проведения плановой калибровки не реже одного раза в квартал, а также после проведения любых крупных ремонтных работ на раме (замены ленты, натяжения приводной станции). Калибровка осуществляется двумя методами: статическим (путем укладки на весовую роликоопору эталонных гирь заданного веса) и динамическим (пропуском через конвейер тестовой партии материала известной массы, предварительно взвешенной на поверенных платформенных весах).
Можно ли использовать стандартный асинхронный двигатель для работы на сверхнизких скоростях?
Использование стандартного общепромышленного асинхронного мотора для длительной работы на частотах ниже 20 Гц (с занижением скорости более чем в два раза) категорически запрещено без модернизации системы охлаждения. Штатная крыльчатка вентилятора насажена на вал самого мотора: при падении оборотов эффективность обдува снижается пропорционально кубу скорости. Электродвигатель под нагрузкой быстро перегреется и сгорит, несмотря на точные настройки частотника. Для работы в широком диапазоне регулирования инженеры «Эль Металл» укомплектовывают приводные станции специальными электродвигателями с независимой принудительной вентиляцией (наездным вентилятором, питающимся от отдельной стабильной сети 220 В).
Инжиниринговый регламент проектирования шкафов управления ЧРП
При составлении технического задания (ТЗ) на проектирование интеллектуальных конвейерных систем конструкторам важно закладывать использование экранированных силовых кабелей для подключения двигателей и прокладывать сигнальные трассы от тензодатчиков в изолированных нержавеющих лотках на расстоянии не менее 300 мм от силовых шин, что полностью предотвращает появление наведенных токов и гарантирует безупречную точность показаний весовых терминалов ЧПУ-комплекса.
Планируете модернизацию логистики вашего цеха, или вам необходим надежный конвейер с плавной регулировкой скорости и автоматическим учетом веса груза? Направляйте ваши требования, эскизы и чертежи специалистам компании «Эль Металл». Наша технологическая служба проведет бесплатный комплексный аудит площадки, разработает КД с учетом всех СанПиН и стандартов РБ, подберет оптимальную конфигурацию частотных инверторов и прецизионной тензометрии и изготовит отказоустойчивое оборудование точно в согласованные сроки.
Планируете модернизацию логистики вашего цеха, или вам необходим надежный конвейер с плавной регулировкой скорости и автоматическим учетом веса груза? Направляйте ваши требования, эскизы и чертежи специалистам компании «Эль Металл». Наша технологическая служба проведет бесплатный комплексный аудит площадки, разработает КД с учетом всех СанПиН и стандартов РБ, подберет оптимальную конфигурацию частотных инверторов и прецизионной тензометрии и изготовит отказоустойчивое оборудование точно в согласованные сроки.
