Главная разница между закупкой типовых конвейерных секций по каталогам и прецизионным изготовлением транспортирующих систем под ключ заключается в уровне адаптации оборудования под физико-химические свойства груза и пространственную архитектуру цеха: производство нестандартных конвейеров под индивидуальные задачи в Беларуси требует проведения сквозного трехмерного лазерного сканирования монтажной площадки для исключения пространственных коллизий, выполнения комплексного конечно-элементного FEA-анализа статических и динамических нагрузок на раму в специализированном ПО, а также проектирования кастомных шкафов автоматики с ПИД-алгоритмами частотного регулирования и тензометрического взвешивания, что полностью ликвидирует риски заторов продукции и аварийных остановок смежных линий. Проектно-производственный комплекс компании «Эль Металл» осуществляет проектирование и выпуск нестандартного конвейерного оборудования из конструкционных, оцинкованных и нержавеющих сталей, сопровождая каждую систему официальными лицензиями Госпромнадзора РБ и картами инструментального контроля ОТК, что гарантирует стопроцентную собираемость металлоконструкций на объекте и быстрый запуск узлов в эксплуатацию без остановки основных производственных процессов завода.

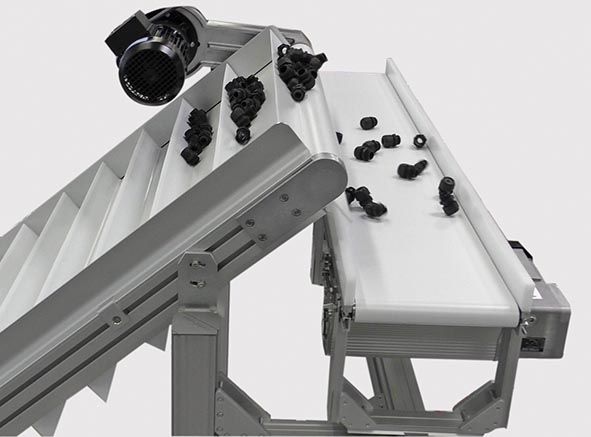

Производство нестандартных конвейеров под ключ: этапы проектирования под индивидуальные задачи в Беларуси
Модернизация заготовительных участков, расширение логистических хабов, автоматизация линий розлива или внедрение узлов роботизированной укладки на предприятиях Минска и всей Беларуси практически всегда упираются в необходимость изменения траектории грузопотоков. Попытка встроить в готовый автоматизированный комплекс стандартный серийный транспортер из каталога — это классическая ошибка снабженцев. Типовое оборудование не учитывает перепады высот реального цеха, капризный характер перемещаемого материала (будь то вязкий пищевой фарш, горячая металлическая стружка с ЧПУ-станков или абразивный щебень) и специфику существующих протоколов связи управляющих контроллеров.
Встраивание нового транспортирующего узла «вслепую» оборачивается лавинообразным техническим браком: продукция сминается на стыках перевалки, конвейерные ленты рвутся из-за бокового схода под неравномерной нагрузкой, а общая SCADA-система завода блокирует магистраль из-за аппаратной несовместимости датчиков. Проектирование нестандартного оборудования требует индивидуального инжинирингового подхода. Конструкторское бюро завода «Эль Металл» выработало строгий регламент сквозной разработки КД по методологии DFM (проектирование под производство), разделенный на жесткие, контролируемые службой ОТК этапы.
Встраивание нового транспортирующего узла «вслепую» оборачивается лавинообразным техническим браком: продукция сминается на стыках перевалки, конвейерные ленты рвутся из-за бокового схода под неравномерной нагрузкой, а общая SCADA-система завода блокирует магистраль из-за аппаратной несовместимости датчиков. Проектирование нестандартного оборудования требует индивидуального инжинирингового подхода. Конструкторское бюро завода «Эль Металл» выработало строгий регламент сквозной разработки КД по методологии DFM (проектирование под производство), разделенный на жесткие, контролируемые службой ОТК этапы.
Сравнительная матрица: типовой транспортер против нестандартного проекта
Технологический и экономический регламент наглядно демонстрирует баланс между стартовыми инвестициями и операционной эффективностью конвейерных систем:
Пять обязательных этапов создания кастомной конвейерной системы
1. Сбор первичных данных и 3D-сканирование монтажной зоны: проектирование «на глаз» по ручным замерам рулеткой исключено. Инженеры выезжают на объект в Беларуси для проведения прецизионного лазерного сканирования. На основе облака точек формируется точная цифровая копия цеха, учитывающая положение существующих колонн, ферм перекрытий, кабельных трасс и фланцев смежного оборудования. Это позволяет конструкторам обойти пространственные коллизии и спроектировать телескопические опоры рамы с возможностью плавной регулировки высоты ±50 мм на случай неровностей пола.
2. Конечно-элементный FEA-расчет металлоконструкции (Simulation): трехмерная модель станины конвейера подвергается жестким прочностным испытаниям в виртуальной среде ANSYS или SolidWorks Simulation. Программа моделирует распределение напряжений фон Мизеса под комбинированной нагрузкой: учитывается вес самого полотна, пиковая масса перемещаемых заготовок, натяжение приводной станции и крутящий момент мотор-редуктора. Проектирование по Еврокоду 3 (EN 1993) позволяет убрать металл из недогруженных пассивных зон, заменяя тяжелый прокат прецизионными гнутыми Z-профилями, что снижает вес рамы на 20% при сохранении жесткости.
3. Прецизионный ЧПУ-раскрой и DFM-адаптация разверток: разработанная 3D-модель транслируется на заготовительный участок. Контуры деталей импортируются в CAM-программы для волоконной лазерной резки. Применение TrueShape-нестинга с уплотнением карт раскроя и технологией совмещенного реза (Common Line) сводит объем отходов проката к минимуму. Элементы боковин рамы гнутся на прессах с ЧПУ, где автоматическая компенсация пружинения и K-фактора удерживает линейные допуски полок в пределах жестких ±0,5 мм.
Мехатроника и логика: как подружить скорость и автоматику
4. Интеграция частотного регулирования и тензометрии: сердцем нестандартного конвейера является шкаф автоматики. Внедрение частотно-регулируемого электропривода (ЧРП) с алгоритмами векторного управления позволяет плавно изменять скорость полотна в диапазоне от 0.1 до 2.5 м/с, полностью исключая пиковые пусковые токи и ударные нагрузки на редуктор. Для интеллектуального распределения потока в раму интегрируются конвейерные тензодатчики веса с классом защиты IP68. Промышленный ПЛК-контроллер считывает массу погонного метра груза и скорость с энкодера, автоматически подстраивая частоту инвертора: если поток заготовок падает, скорость конвейера снижается, оптимизируя энергопотребление до 35%.
5. Аттестованная сборка на стапелях и сквозной NDT-контроль швов: сварка рамы и приводных узлов конвейера ведется на тяжелых модульных стапелях, что полностью исключает термические поводки металла «саблей». Сварщики «Эль Металл» имеют высшую аттестацию Госпромнадзора РБ. Все ответственные швы проходят обязательный неразрушающий контроль (NDT): ультразвуковая дефектоскопия (УЗД) выявляет скрытые плоскостные непровары в корне соединения, а капиллярный цветной контроль локализует микротрещины на кромках, гарантируя абсолютную надежность конструкции.
Часто задаваемые вопросы главных инженеров и автоматизаторов (FAQ)
Какое полотно лучше заложить в проект конвейера при транспортировке влажных или абразивных грузов?
Выбор полотна жестко привязан к физико-химическим свойствам груза. Для влажных, липких грузов или в условиях жестких санитарных требований пищевых цехов Беларуси мы проектируем конвейеры с модульной лентой из полиоксиметилена (ПОМ) или полипропилена. Модульное полотно движется по направляющим из сверхвысокомолекулярного полиэтилена (СВМПЭ-1000), который имеет минимальный коэффициент трения, эффект самосмазывания и полностью устраняет металлический скрежет. Если конвейер перемещает горячую стружку, тяжелые штампованные заготовки или плиты с острыми кромками, в проект закладывается стальная глазурованная или нержавеющая пластинчатая цепь, устойчивая к механическим проколам.
Как минимизировать время простоя основного цеха завода при монтаже нестандартного транспортера?
Секрет быстрой пусконаладки заключается в стопроцентной готовности оборудования до его отгрузки клиенту. В цехах компании «Эль Металл» конвейер проходит полный цикл предварительной сборки. Мы монтируем раму, прокладываем кабельные трассы в экранированных нержавеющих лотках, собираем шкаф управления и заливаем программное обеспечение ПИД-регулятора в ПЛК. На объекте заказчика модуль выставляется по лазерным меткам, фиксируется анкерами к полу, а электрики лишь подключают силовой кабель и шину связи PROFINET. Общее время физической стыковки узлов не превышает одной технологической смены.
Что такое «ножевой переход» и зачем он нужен на стыках конвейерных секций?
Ножевой переход (кассета пассивных роликов минимального диаметра от 6 до 15 мм) необходим при проектировании линий для перемещения малогабаритных или штучных грузов. При стыковке двух стандартных конвейеров из-за диаметров приводных барабанов между лентами образуется глубокий мертвый зазор (яма), куда мелкие детали неизбежно проваливаются, блокируя трассу и вызывая брак продукции. Интеграция прецизионного нержавеющего ножевого перехода в КД «Эль Металл» обеспечивает бесшовное скольжение груза с одного полотна на другое, полностью ликвидируя заторы.
Инжиниринговый регламент КД и заказ оборудования под ключ
При проектировании нестандартных систем в CAD-программах инженерам важно закладывать использование закрытых мотор-редукторов с сервисным фактором не менее FS ≥ 1,5–1,8, что защищает привод от разрушения при залповых аварийных перегрузках полотна и гарантирует непрерывную работу линии в трехсменном режиме 24/7.
Вам требуется спроектировать, изготовить и встроить нестандартный модульный конвейер в существующую автоматическую линию завода? Направляйте ваши технические требования, планировку цеха или эскизы инженерам компании «Эль Металл». Наша технологическая служба проведет квалифицированный DFM-аудит проекта, разработает полный комплект КД по стандартам РБ, изготовит надежное ЧПУ-оборудование под ключ и выполнит быструю пусконаладку без срыва графиков вашего основного производства.
