Сварка или болты? Какой метод соединения для конвейеров

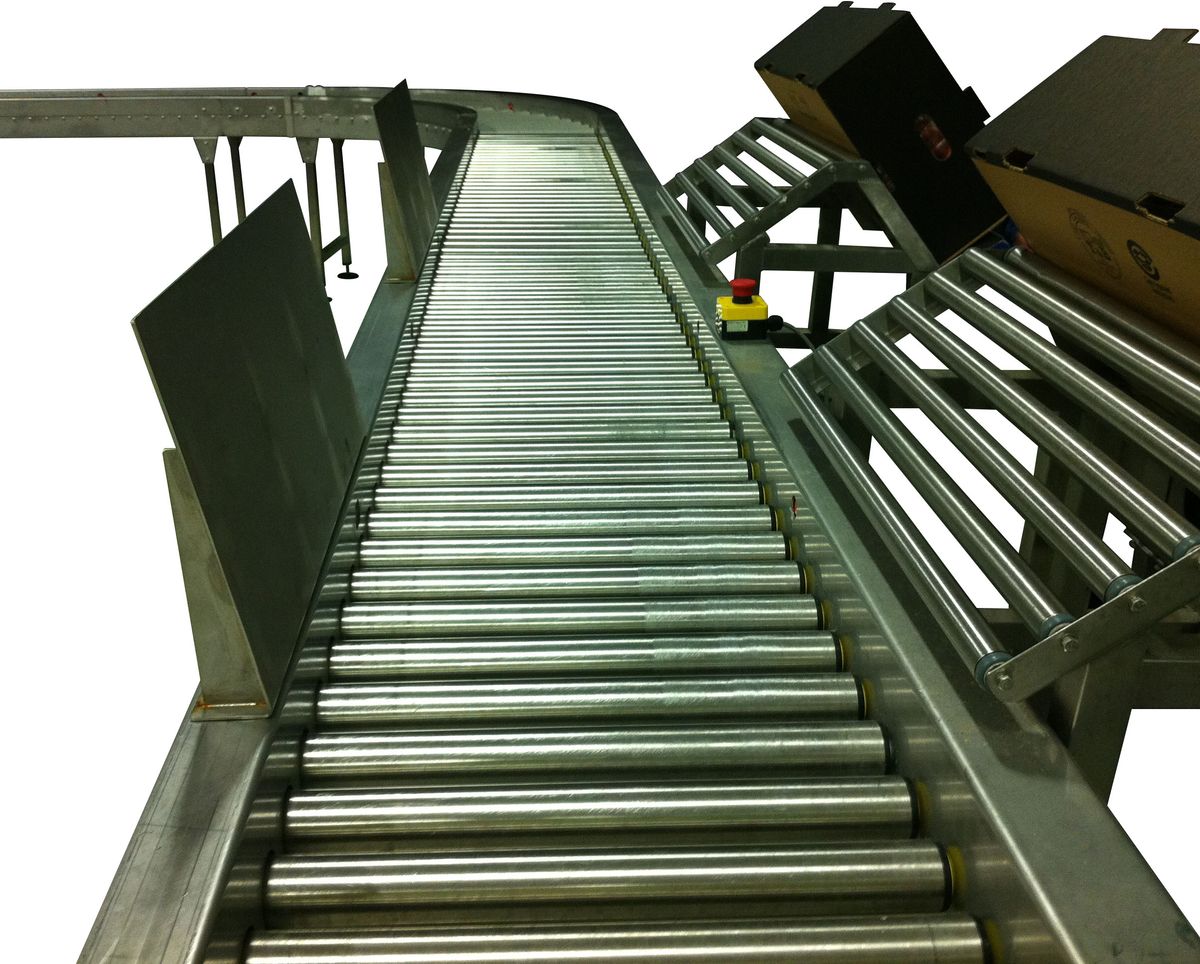

При проектировании конвейера или модернизации существующего встает вопрос: соединять узлы сваркой или болтами? Сварка дает жесткость и монолитность, болты — ремонтопригодность и возможность регулировки. Нет универсального ответа «сварка лучше» или «болты лучше». Правильный выбор зависит от нагрузки, вибраций, доступа для ремонта и даже от того, как часто вы меняете конфигурацию линии. В «Эль Металл» мы проектируем и производим оба типа соединений, а иногда комбинируем их в одной системе. Рассказываем, как выбрать метод соединения для конвейера, чтобы он не развалился под нагрузкой и не заставил вас платить за нелепые ремонты.

Сварка — это неразъемное соединение, которое превращает отдельные детали в единую конструкцию. Чаще всего используется для станин, рам, опорных конструкций, а также для узлов, которые не требуют разборки в течение всего срока службы.

Плюсы сварных соединений. Высокая жесткость: сварной узел работает как монолит, нет люфтов и смещений. Не требуется сверлить отверстия, ослабляющие сечение детали. Ниже стоимость при крупных сериях (одна сварка вместо десятков болтов + гаек + шайб + сверловки). Герметичность: сварной шов не пропускает пыль, влагу, масло (актуально для пищевых и «чистых» производств).

Минусы сварных соединений. Неразборность: если что-то сломалось или нужно изменить конфигурацию линии — резать и переваривать заново. Сварочные деформации: после сварки геометрия может «уйти» на 1–5 мм, сложно добиться идеальной точности на длинных конструкциях. Требуется квалифицированный сварщик и контроль швов. Трудно ремонтировать: заменить один поврежденный элемент сложно, проще вырезать и варить новый.

Когда выбираем сварку. Стационарные конвейеры, которые не будут переноситься. Тяжелые нагрузки (десятки тонн), где болты могут срезаться или ослабевать от вибрации. Агрессивная среда (пыль, песок, химия) — болтовые соединения забиваются и корродируют. Взрывоопасные зоны — сварка исключает искрение от ослабленных болтов. «Поставили и забыли» — бюджетный вариант для типовых линий.

Болты, гайки, шайбы — разъемное соединение, которое позволяет собирать и разбирать конструкцию без разрушения деталей. Часто используется для модульных конвейеров, быстро переналаживаемых линий и узлов, которые могут выходить из строя.

Плюсы болтовых соединений. Ремонтопригодность: открутил болты, заменил ролик или секцию, закрутил обратно. Простота монтажа на месте: не нужен сварщик, достаточно ключей и дрели. Регулировка: можно смещать секции, менять угол наклона, выравнивать линию. Модульность: конвейер можно расширять, добавляя новые секции на болтах.

Минусы болтовых соединений. Ослабление от вибрации: болты любят откручиваться (требуются пружинные шайбы, стопорные гайки или клей). Сверловка отверстий ослабляет сечение детали (нужно больше металла на фланцах). Выше стоимость трудозатрат: просверлить 20 отверстий и закрутить 20 болтов дольше, чем сварить один стык. Люфты и смещения: болтовое соединение всегда имеет микрозазор (0,1–0,3 мм), который при динамической нагрузке превращается в стук и износ.

Когда выбираем болты. Конвейеры, которые часто перестраиваются (например, складские линии с переменной конфигурацией). Оборудование, которое ломается и требует быстрой замены узлов. Длинные линии, где нужно компенсировать тепловое расширение и неточности монтажа. Когда нет возможности привезти сварщика на площадку (удаленные объекты).

В практике «Эль Металл» мы часто используем гибридный подход: свариваем базовую конструкцию (раму, станину), а навесные элементы (ролики, звездочки, защитные кожухи, направляющие) крепим на болтах. Или, наоборот, болтами соединяем крупные сварные модули между собой.

Пример 1. Сварная рама + болтовые ролики. Рама конвейера сварена из профильных труб (жестко, не разбирается). А ролики крепятся на болтах к приваренным пластинам. Когда ролик изнашивается — откручиваем два болта, меняем ролик, закручиваем. Рама стоит десятилетиями, ролики меняются раз в 2–3 года.

Пример 2. Болтовые секции длинного конвейера. Конвейер длиной 50 метров собрали из сварных модулей по 3 метра каждый. Модули сварные (жесткие), а между собой соединяются болтами через фланцы. При тепловом расширении болты позволяют конструкции «дышать», а при поломке секции — открутили, заменили, не резали всю линию.

Пример 3. Регулируемые опоры. Сварная станина стоит на болтовых винтовых опорах. Сварка дает жесткость, а болтовые опоры позволяют выставить раму строго горизонтально, компенсируя неровности пола.

У нас есть отработанные решения для разных задач.

Для тяжелых цепных конвейеров (металлообработка, литье). Преимущественно сварка. Нагрузки большие, вибрация сильная, пыль и грязь. Болты быстро ослабнут и выпадут. Сварная рама, сварные кронштейны звездочек, сварные направляющие. Разборные узлы — только звездочки на валах (их меняем) и ролики (болтами).

Для легких ленточных конвейеров (сборка, упаковка). Чаще болты или комбинированный вариант. Линии часто перестраиваются под новую продукцию. Модульные болтовые секции позволяют за час изменить конфигурацию. Сварка только самых ответственных узлов (приводная станция).

Для конвейеров в пищевой и фармацевтической промышленности. Преимущественно сварка с последующей полировкой швов. Болтовые соединения — это щели, где скапливаются бактерии и моющие средства. Нержавеющая сталь, сварка в среде аргона, шлифовка швов. Болты допускаются только с закрытыми головками и на герметике.

Для складских конвейеров (распределительные центры). Болты. Линии длинные, часто меняется конфигурация, добавляются новые секции. Сварка неудобна. Используем болтовые соединения с пружинными шайбами и стопорными гайками.

За 10 лет работы мы собрали коллекцию ошибок, которые лучше не повторять.

Ошибка 1. Сварить всё, что можно, включая ролики и звездочки. Потом, когда звездочка износилась, пришлось вырезать ее болгаркой и приваривать новую — повредили вал, потратили полсмены. Надо было крепить звездочку на шпонке и болтовой стопор, а не на сварку.

Ошибка 2. Собрать длинный конвейер на болтах без стопорных элементов. Через месяц линия расшаталась, болты выкрутились, конвейер начал «ходить ходуном». Надо было или ставить стопорные гайки (нейлоновые вставки) или прокапывать клеем-фиксатором резьбы.

Ошибка 3. Не учесть вибрацию при болтовом соединении. В вибронагруженных узлах (приводные станции, вибропитатели) болты выкручиваются даже с шайбами Гровера. Нужны либо сварные соединения, либо болты на клею (Loctite), либо шплинтовка гаек.

Ошибка 4. Сварка без контроля деформаций. Сварили длинную раму, а ее «повело» пропеллером на 10 мм. Ролики не становятся в линию, лента сбегает. Надо было варить в кондукторе или с противодеформационными прихватами.

Можно ли сварить уже собранный на болтах конвейер?
можно, но осторожно. Тепло от сварки может повредить подшипники, ленту, пластиковые детали. Лучше разобрать, сварить нужные узлы, потом собрать заново. Часто болтовой конвейер проектируют как временный, а потом, убедившись в удачной конфигурации, сваривают капитальный.

Что надежнее под высокой нагрузкой: сварка или болты M20?
сварка, если она качественная (провар корня, без пор). Болты M20 при срезе выдерживают 3–5 тонн на болт, сварной шов длиной 100 мм — 10–15 тонн. Но сварка — неразборно, а болты можно заменить.

Как болты ведут себя при вибрации конвейера?
плохо, если не принять меры. Стандартная шайба Гровера помогает, но не панацея. Лучше использовать самоконтрящиеся гайки (нейлоновое кольцо) или клей-фиксатор резьбы средней прочности (Loctite 243). Для особо виброопасных узлов — шплинтовка гаек или сварка.

Вы делаете сварку или болты под ключ? Нужно только спроектировать.
да, мы проектируем конвейер, изготавливаем детали, свариваем (где нужно), сверлим отверстия под болты и поставляем комплект крепежа. Монтаж на вашей площадке — силами наших монтажников или вашими. Даем рекомендации: какие болты, с каким моментом затяжки, нужен ли клей.
