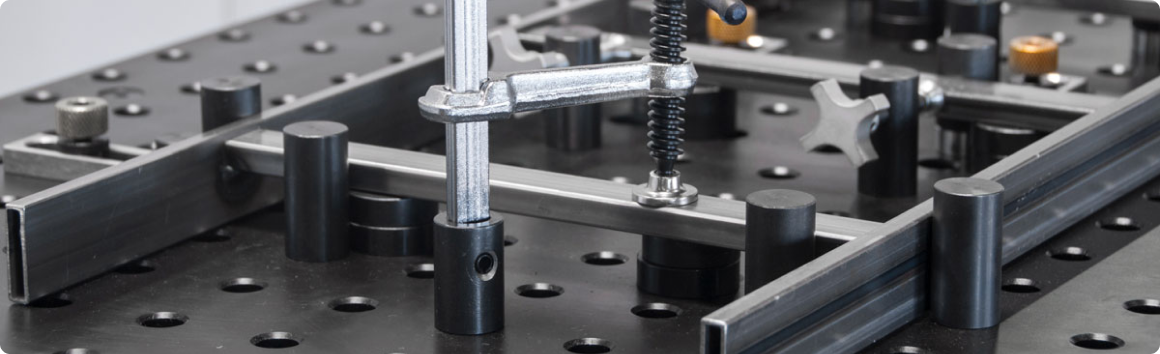

Чтобы спроектировать сварочный кондуктор, который полностью исключит деформацию («поводку») детали при сборке, необходимо заложить в конструкцию три жестких инженерных правила: соблюдение принципа базирования «3-2-1» для однозначной фиксации пространственных координат, разделение прижимных усилий на удерживающие и компенсирующие внутренние напряжения, а также интеграцию теплоотводящих массивных элементов (медных или бронзовых вставок) непосредственно под зоной сварного шва. Такое решение предотвращает линейное расширение металла при пиковых температурах и сохраняет геометрию узла без деформаций.
Механика деформации: почему металл ведет при сборке без оснастки
Любая сварочная дуга — это источник концентрированного локального нагрева. В момент плавления температура в сварочной ванне превышает 1500°C, в то время как края заготовки остаются холодными. В соответствии с законами физики, нагретый металл стремится расшириться, а при остывании — сжаться. Поскольку жесткой фиксации элементов нет, внутри шва и околошовной зоны возникают колоссальные остаточные напряжения.
При остывании закристаллизовавшийся шов начинает работать как мощная стягивающая пружина. Он тянет за собой плоскости сопряженных деталей, что приводит к угловым деформациям (изменению углов между листами), продольному изгибу (деталь скручивает «винтом») или усадке. Изготовление массивных рам, рамных оснований станков или пространственных ферм «на коленке» с фиксацией обычными ручными струбцинами неизбежно отправляет всю партию в брак. Единственный способ удержать геометрию в рамках конструкторских допусков — использование жесткого, точно просчитанного сварочного кондуктора.
При остывании закристаллизовавшийся шов начинает работать как мощная стягивающая пружина. Он тянет за собой плоскости сопряженных деталей, что приводит к угловым деформациям (изменению углов между листами), продольному изгибу (деталь скручивает «винтом») или усадке. Изготовление массивных рам, рамных оснований станков или пространственных ферм «на коленке» с фиксацией обычными ручными струбцинами неизбежно отправляет всю партию в брак. Единственный способ удержать геометрию в рамках конструкторских допусков — использование жесткого, точно просчитанного сварочного кондуктора.
Правило базирования «3-2-1»: основа проектирования ложементов
Каждая деталь в пространстве имеет шесть степеней свободы (три перемещения вдоль осей координат и три вращения вокруг них). Задача конструктора при проектировании оснастки — лишить заготовку всех шести степеней свободы еще до момента прижима.
В промышленном инжиниринге для этого применяется классический метод «3-2-1»:
В промышленном инжиниринге для этого применяется классический метод «3-2-1»:
- Три опорные точки (база «3»): определяют главную установочную плоскость детали. Они фиксируют положение заготовки по высоте и исключают её вращение относительно двух осей. Ложементы кондуктора должны жестко задавать эту плоскость.
- Две направляющие точки (база «2»): задают направление детали на плоскости, исключая линейное смещение по одной из горизонтальных осей и разворот. Обычно реализуются в виде боковых упоров или штифтов.
- Одна упорная точка (база «1»): лишает деталь последней степени свободы — линейного перемещения вдоль продольной оси (конечный торцевой упор).
Типы прижимов и расчет компенсирующих усилий
Силовые элементы кондуктора должны не просто удерживать детали от выпадения, а активно противодействовать силам термической усадки. При проектировании инженеры используют три типа зажимных механизмов:
| Тип прижима | Скорость фиксации | Усилие удержания | Область оптимального применения |
| Быстрозажимные эксцентриковые (Toggle Clamps) | Высокая (одно движение рычага) | Среднее (до 300–500 кг) | Тонкостенный профиль, листовой крой до 4 мм, серийная сборка |
| Винтовые зажимы (Упоры) | Низкая (требует вращения) | Высокое (более 1.5–2 тонн) | Толстостенные швеллеры, двутавры, массивные плиты от 10 мм |
| Пневматические / Гидравлические приводы | Мгновенная (автоматическая) | Стабильно высокое (регулируемое) | Крупносерийные конвейерные линии, роботизированные ячейки |
Теплоотвод и борьба с перегревом внутри кондуктора
Одной жесткой фиксации часто недостаточно: если теплу некуда уходить, зона шва сильно перегревается, расширяется, а после извлечения готового изделия из кондуктора деталь все равно скручивает из-за внутренних напряжений. Качественное проектирование оснастки обязательно включает элементы терморегуляции.
Для этого в стальное основание кондуктора, непосредственно в местах прохождения сварочных швов, интегрируют массивные вставки из чистой меди или хромистой бронзы. Медь обладает теплопроводностью в 8 раз выше, чем у конструкционной стали. Она мгновенно забирает избыточное тепло из зоны сварки, рассеивая его через раму оснастки. Скорость остывания шва увеличивается, зона термического влияния сужается до минимума, что кардинально снижает уровень остаточных напряжений. Кроме того, медная подкладка выполняет роль формирователя обратного валика шва, исключая прожоги тонкого металла.
Для этого в стальное основание кондуктора, непосредственно в местах прохождения сварочных швов, интегрируют массивные вставки из чистой меди или хромистой бронзы. Медь обладает теплопроводностью в 8 раз выше, чем у конструкционной стали. Она мгновенно забирает избыточное тепло из зоны сварки, рассеивая его через раму оснастки. Скорость остывания шва увеличивается, зона термического влияния сужается до минимума, что кардинально снижает уровень остаточных напряжений. Кроме того, медная подкладка выполняет роль формирователя обратного валика шва, исключая прожоги тонкого металла.
Метод обратной деформации: закладываем кривизну в проект
Высший пилотаж при проектировании профессиональных кондукторов — это использование контролируемого предварительного натяга или метода обратной деформации. Опытный конструктор понимает, куда именно потянет металл после остывания, и намеренно закладывает в кондуктор противоположный изгиб.
Например, если при приварке полки к основанию угол гарантированно уходит вовнутрь на 2 градуса, упорные базы кондуктора проектируются так, чтобы до начала сварки детали были зафиксированы с раскрытием угла на те самые 2 градуса наружу. В процессе сварки и последующего остывания усадочные силы сами притягивают металл в идеальные 90 градусов. После открытия прижимов деталь получается абсолютно ровной, строго соответствуя номинальным параметрам КД.
Например, если при приварке полки к основанию угол гарантированно уходит вовнутрь на 2 градуса, упорные базы кондуктора проектируются так, чтобы до начала сварки детали были зафиксированы с раскрытием угла на те самые 2 градуса наружу. В процессе сварки и последующего остывания усадочные силы сами притягивают металл в идеальные 90 градусов. После открытия прижимов деталь получается абсолютно ровной, строго соответствуя номинальным параметрам КД.
Частые вопросы при проектировании сварочной оснастки (FAQ)
Какая сталь лучше всего подходит для рамы самого кондуктора?
Для изготовления силового каркаса кондукторов используется толстостенный трубный профиль или плиты из стабильных углеродистых сталей типа Ст3сп или Сталь 20. Важно, чтобы сама рама оснастки прошла процедуру термического отпуска для снятия внутренних напряжений после её сборки и сварки, иначе со временем кондуктор «поведет» и он потеряет точность.
Можно ли делать кондуктор полностью закрытым для лучшего зажима?
Категорически нет. При проектировании необходимо соблюдать баланс между жесткостью и эргономикой. Кондуктор должен обеспечивать беспрепятственный доступ сварочной горелки к швам под правильным углом, удобный визуальный контроль стыков, а также быструю эвакуацию готового изделия. Закрытые зоны приведут к скоплению сварочных брызг и заклиниванию детали внутри оснастки.
Как защитить упорные базы кондуктора от износа и налипания брызг?
Все рабочие поверхности упоров, штифтов и ложементов изготавливают из инструментальных сталей с последующей закалкой (например, 40Х или ХВГ) или используют сменные закаленные втулки. Для защиты от налипания брызг расплавленного металла (сварочного грата) поверхности регулярно обрабатывают специализированными керамическими спреями или пастами на основе диоксида кремния.
Для изготовления силового каркаса кондукторов используется толстостенный трубный профиль или плиты из стабильных углеродистых сталей типа Ст3сп или Сталь 20. Важно, чтобы сама рама оснастки прошла процедуру термического отпуска для снятия внутренних напряжений после её сборки и сварки, иначе со временем кондуктор «поведет» и он потеряет точность.
Можно ли делать кондуктор полностью закрытым для лучшего зажима?
Категорически нет. При проектировании необходимо соблюдать баланс между жесткостью и эргономикой. Кондуктор должен обеспечивать беспрепятственный доступ сварочной горелки к швам под правильным углом, удобный визуальный контроль стыков, а также быструю эвакуацию готового изделия. Закрытые зоны приведут к скоплению сварочных брызг и заклиниванию детали внутри оснастки.
Как защитить упорные базы кондуктора от износа и налипания брызг?
Все рабочие поверхности упоров, штифтов и ложементов изготавливают из инструментальных сталей с последующей закалкой (например, 40Х или ХВГ) или используют сменные закаленные втулки. Для защиты от налипания брызг расплавленного металла (сварочного грата) поверхности регулярно обрабатывают специализированными керамическими спреями или пастами на основе диоксида кремния.
Инженерные стандарты и изготовление оснастки на производстве
Конструкторский отдел компании «Эль Металл» разрабатывает и изготавливает прецизионные сварочные кондукторы как для внутренних нужд серийного производства металлоконструкций, так и по индивидуальным техническим заданиям заказчиков. Мы выполняем конечно-элементное моделирование (ANSYS/SolidWorks) термических полей и деформаций, что позволяет с точностью до десятых долей миллиметра рассчитать силы усадки и заложить необходимые компенсирующие упоры в геометрию оснастки еще на этапе 3D-проектирования.
Необходимо запустить в серию сложное изделие с гарантированной точностью сборки? Направляйте чертежи деталей инженерам «Эль Металл». Мы спроектируем и изготовим технологичную оснастку, которая обеспечит идеальную повторяемость каждого узла в партии.
Необходимо запустить в серию сложное изделие с гарантированной точностью сборки? Направляйте чертежи деталей инженерам «Эль Металл». Мы спроектируем и изготовим технологичную оснастку, которая обеспечит идеальную повторяемость каждого узла в партии.
