Цифровая индикация и 3D-сканирование: как доказать производственный брак в суде с математической точностью?
В спорах между заказчиком и недобросовестным подрядчиком по металлообработке главным камнем преткновения всегда была субъективность оценки. Знакомая ситуация: вы бракуете партию деталей, так как они не собираются в узел, а подрядчик заявляет, что «вы неправильно меряете», «база выбрана неверно» или «штангенциркуль врет». До недавнего времени доказать свою правоту в арбитражном суде с помощью бумажных актов дефектации было крайне сложно — дело вязло во встречных экспертизах. Сегодня ситуация кардинально изменилась. На смену ручному инструменту пришли технологии оптического и лазерного 3D-сканирования с последующим наложением облака точек на эталонную CAD-модель. Инженерный центр «Эль Металл» использует этот передовой метод для создания неоспоримой, математически точной доказательной базы, которая принимается судами как абсолютный аргумент.
В спорах между заказчиком и недобросовестным подрядчиком по металлообработке главным камнем преткновения всегда была субъективность оценки. Знакомая ситуация: вы бракуете партию деталей, так как они не собираются в узел, а подрядчик заявляет, что «вы неправильно меряете», «база выбрана неверно» или «штангенциркуль врет». До недавнего времени доказать свою правоту в арбитражном суде с помощью бумажных актов дефектации было крайне сложно — дело вязло во встречных экспертизах. Сегодня ситуация кардинально изменилась. На смену ручному инструменту пришли технологии оптического и лазерного 3D-сканирования с последующим наложением облака точек на эталонную CAD-модель. Инженерный центр «Эль Металл» использует этот передовой метод для создания неоспоримой, математически точной доказательной базы, которая принимается судами как абсолютный аргумент.
Конец эпохи субъективных замеров: почему цифровая метрология непобедима
Традиционный акт входного контроля, составленный с помощью микрометра или нутромера, уязвим в суде. Оппонент всегда может заявить, что замер проводился не в той точке, инструмент был перекошен, а деталь зажата с избыточным усилием. Цифровое доказывание полностью исключает человеческий фактор:
- Тотальный контроль (100% поверхности): сканер не измеряет деталь в трех-четырех точках. Он собирает «облако», состоящее из миллионов координат, оцифровывая всю геометрию изделия целиком, включая сложные криволинейные поверхности, которые физически невозможно проверить рулеткой или угломером.
- Математическая привязка баз (Alignment): программное обеспечение автоматически совмещает полученный скан с оригинальной 3D-моделью конструктора (CAD) по заданным базовым плоскостям. Это лишает подрядчика главного аргумента о «неправильно выбранной точке отсчета».
- Цветовая карта отклонений (Heat Map): это самый наглядный аргумент для судьи, который не является инженером. На экране и в отчете деталь окрашивается в разные цвета: зеленый означает точное попадание в допуск, синий — нехватку металла («провал», излишняя фрезеровка), красный — избыток металла (недоработка). Визуализация делает наличие брака очевидным фактом, не требующим чтения сложных чертежей.
Процедура экспертного контроля: как формируется юридически значимый отчет
Чтобы результаты сканирования имели реальную юридическую силу, процесс должен быть строго регламентирован и прозрачен. Инженеры-метрологи «Эль Металл» действуют по отработанному международному протоколу:

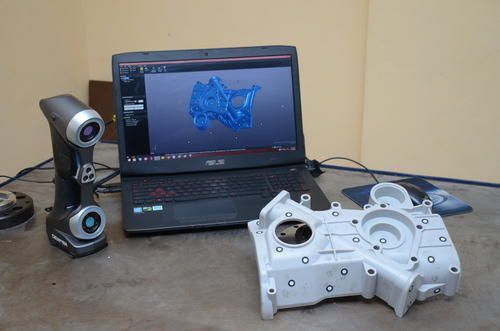

1. Оцифровка объекта (Сбор сырых данных): деталь сканируется с помощью высокоточного сертифицированного оборудования. Результатом является первичный массив данных — облако точек (Point Cloud). Эти исходные файлы невозможно незаметно подделать, исказить или «отретушировать».
2. Метрологическое совмещение с эталоном: полученный цифровой слепок загружается в специализированное инспекционное ПО. Программа программно накладывает его на исходную математическую модель (STEP/IGES файл заказчика).
3. Генерация инспекционного отчета: формируется многостраничный PDF-документ. В нем фиксируются координаты всех дефектов, указываются конкретные значения отклонений в микронах и прикладываются цветовые 3D-карты. Этот документ, заверенный подписью квалифицированного инженера, становится главным оружием в арбитражном споре.
1. Оцифровка объекта (Сбор сырых данных): деталь сканируется с помощью высокоточного сертифицированного оборудования. Результатом является первичный массив данных — облако точек (Point Cloud). Эти исходные файлы невозможно незаметно подделать, исказить или «отретушировать».
2. Метрологическое совмещение с эталоном: полученный цифровой слепок загружается в специализированное инспекционное ПО. Программа программно накладывает его на исходную математическую модель (STEP/IGES файл заказчика).
3. Генерация инспекционного отчета: формируется многостраничный PDF-документ. В нем фиксируются координаты всех дефектов, указываются конкретные значения отклонений в микронах и прикладываются цветовые 3D-карты. Этот документ, заверенный подписью квалифицированного инженера, становится главным оружием в арбитражном споре.
Таблица: Сравнительный анализ доказательной базы в арбитраже
FAQ: ответы эксперта-метролога на сложные вопросы
Примет ли суд отчет о 3D-сканировании в качестве доказательства?
Безусловно. Главное условие — сканирование должно проводиться на измерительном оборудовании, которое внесено в Государственный реестр средств измерений и имеет действующий сертификат поверки. Инженерный центр «Эль Металл» предоставляет необходимый пакет разрешительной документации вместе с экспертным заключением, что делает отчет легитимным доказательством.
Что если подрядчик заявит, что деталь «повело» при транспортировке, а он отправил ровную?
Именно здесь цифровая карта отклонений раскрывает свой потенциал. По характеру деформации на скане эксперт может с высокой точностью определить причину брака. Например, температурная поводка из-за неправильных режимов резания или высвобождение внутренних напряжений металла дают совершенно иную топологию искажений, чем физический удар при падении в кузове грузовика. Скан обнажает всю физику процесса деформации.
Сколько времени занимает подготовка такого экспертного заключения?
В отличие от традиционных длительных экспертиз, процесс оцифровки и создания инспекционного отчета занимает от 1 до 3 рабочих дней в зависимости от габаритов и сложности изделия. Чаще всего наличие такого неоспоримого отчета позволяет решить вопрос с подрядчиком в досудебном порядке (мирным путем), так как перспективность спорить с цифровыми данными в суде равна нулю.
Безусловно. Главное условие — сканирование должно проводиться на измерительном оборудовании, которое внесено в Государственный реестр средств измерений и имеет действующий сертификат поверки. Инженерный центр «Эль Металл» предоставляет необходимый пакет разрешительной документации вместе с экспертным заключением, что делает отчет легитимным доказательством.
Что если подрядчик заявит, что деталь «повело» при транспортировке, а он отправил ровную?
Именно здесь цифровая карта отклонений раскрывает свой потенциал. По характеру деформации на скане эксперт может с высокой точностью определить причину брака. Например, температурная поводка из-за неправильных режимов резания или высвобождение внутренних напряжений металла дают совершенно иную топологию искажений, чем физический удар при падении в кузове грузовика. Скан обнажает всю физику процесса деформации.
Сколько времени занимает подготовка такого экспертного заключения?
В отличие от традиционных длительных экспертиз, процесс оцифровки и создания инспекционного отчета занимает от 1 до 3 рабочих дней в зависимости от габаритов и сложности изделия. Чаще всего наличие такого неоспоримого отчета позволяет решить вопрос с подрядчиком в досудебном порядке (мирным путем), так как перспективность спорить с цифровыми данными в суде равна нулю.
Техническая экспертиза и защита ваших интересов с «Эль Металл»
В промышленном бизнесе, где стоимость бракованной партии деталей может измеряться миллионами рублей, полагаться на субъективные оценки или словесные договоренности недопустимо. Инженерный центр «Эль Металл» выступает на стороне объективности и безупречного качества. Мы оказываем профессиональные услуги по проведению независимой технической метрологической экспертизы, предоставляя вам мощный юридический и технический инструмент для защиты ваших финансовых интересов.
