Гибка деталей с отверстиями: предотвращаем деформацию и «уход полки»

При гибке листового металла детали с отверстиями или вырезами деформируются иначе, чем цельные заготовки. Причина — несимметричное распределение напряжений: материал в зоне отверстия подгибается иначе, чем по краям, появляются «уход полки» (отклонение от 90° на 2–3° на метр длины — норма для неподкреплённой кромки) и даже видимая волна. Компенсировать это можно тремя способами: на стадии раскроя (смещение отверстия за нейтральную линию или введение перемычек), при разработке оснастки (упоры и прижимы с локальным подпором в зоне отверстия) или наладкой режима гибки (снижение скорости и увеличение прижима). Каждый метод меняет поведение металла, и выбор зависит от толщины и положения отверстия. Для нержавеющих сталей 12Х18Н10Т и алюминиевых сплавов 6061 пороговые толщины и рекомендации отличаются — об этом ниже.

Почему отверстия «ведут» полку: механика процесса

Загибаемая полка испытывает растяжение наружных слоёв и сжатие внутренних. Если в зоне перехода (между полкой и основанием) есть отверстие, оно работает как концентратор напряжений. У него нет прилегающего материала по одну сторону, поэтому металл в этой зоне течёт нестандартно: наружный слой вытягивается в большей степени, чем вокруг сплошного участка. В результате после снятия нагрузки край полки возле отверстия оказывается приподнятым.

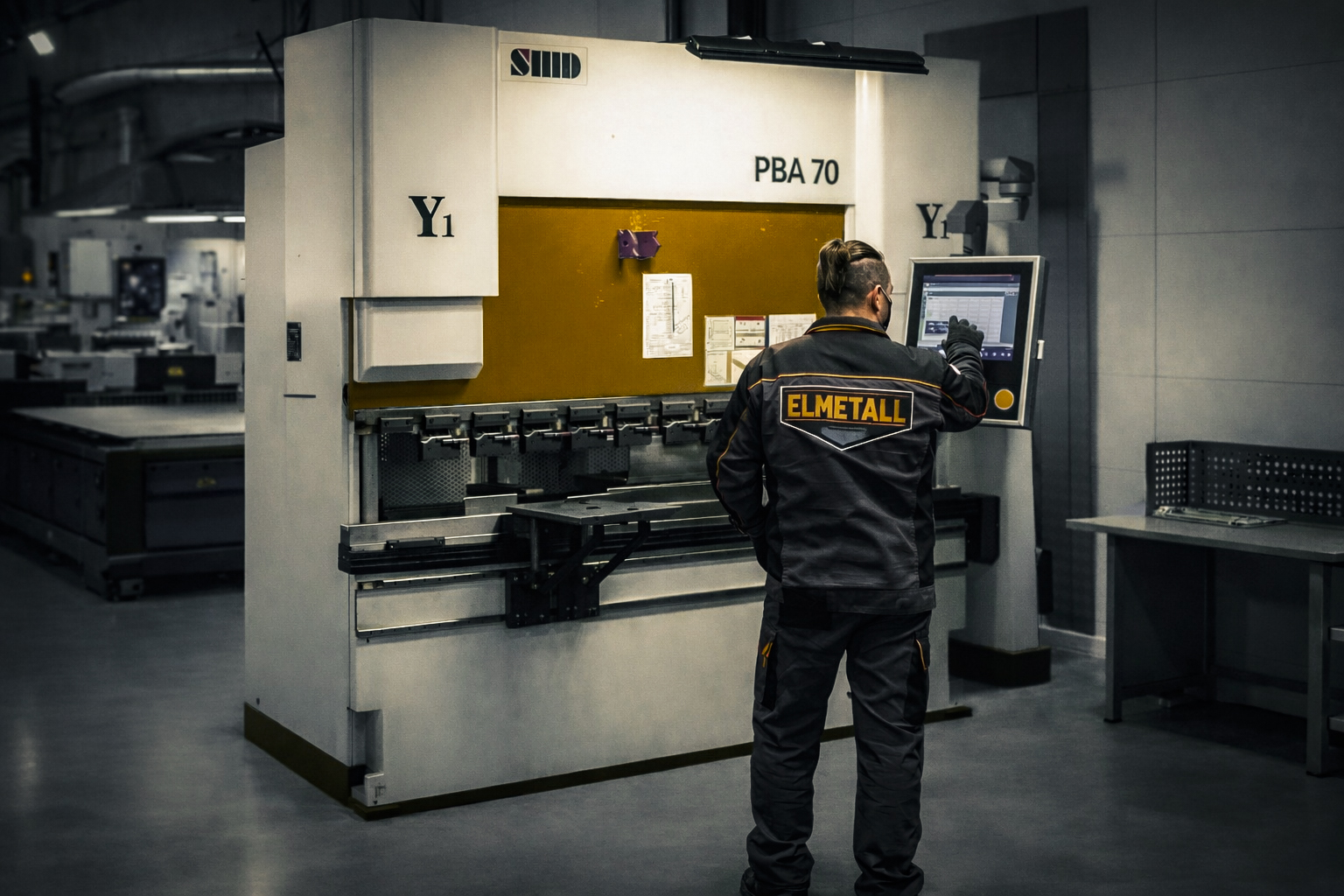

Практика на листогибочных прессах «Эль Металл» показывает: чаще всего «уход» проявляется на деталях с несколькими отверстиями вдоль линии гиба, когда отверстия находятся на расстоянии менее 2,5 толщины материала от линии сгиба (для стали 3 мм это менее 7,5 мм). В этом случае пластическая деформация захватывает зону отверстия, и даже корректировка угла на 0,5° на пуансоне не спасает — металл «пружинит» по-разному на каждом пролёте.

Что работает лучше: компенсация в раскрое, оснастка или настройка режима

Сравним три подхода по критериям: точность угла на всей длине полки, стоимость реализации и применимость для разных материалов.

МетодТочность угла (отклонение)Затраты на внедрениеОграничения
Смещение отверстия (раскрой)до 0,2° на метрнуль (пересчёт ЧПУ)нельзя, если отверстие позиционировано по допуску
Оснастка (локальный подпор)до 0,1° на метрсредние (изготовление вставок)не для серий с частой сменой номенклатуры
Коррекция режима (скорость/прижим)до 0,5° на метрнуль (настройка станка)снижение производительности на 15–20%

По опыту, для алюминия АМг3М (толщина до 4 мм) коррекция режима даёт нестабильный результат из-за меньшего модуля упругости — отверстие «дышит» сильнее. Здесь чаще применяют оснастку с подпором. Для конструкционной стали Ст3 и Ст20 при толщине 6–8 мм и единичных отверстиях достаточно смещения в раскрое.

Нюансы, которые часто упускают: зазор, радиус и марка стали

Одна из частых ошибок в чертежах, которые приходят в производство, — игнорирование зависимости между диаметром отверстия и радиусом гиба. Если внутренний радиус гиба меньше диаметра отверстия (например, R=2 мм при отверстии 6 мм), кромка отверстия на внутренней стороне сгибается с надрывом. Это не только дефект внешнего вида, но и потеря несущей способности в зоне крепления. Мы рекомендуем проектировать гибку с радиусом не менее 1,5 диаметра отверстия для сталей и не менее 2,5 — для алюминия.

Для нержавеющей стали 12Х18Н10Т работает ещё один эффект: она склонна к наклёпу, и в зоне отверстия после гибки твёрдость может вырасти на 20–30 единиц HV. Это значит, что последующая обработка отверстия (развёртывание, нарезание резьбы) становится проблематичной — инструмент изнашивается быстрее, и точность падает. В «Эль Металл» на таких деталях либо делают отверстия после гибки (сверление или лазерная резка на готовой детали), либо закладывают припуск под последующую механическую обработку и увеличивают допуск на позиционирование отверстия до ±0,3 мм вместо обычных ±0,1 мм.

Как на практике решают задачу инженеры «Эль Металл»

В технологическом бюро компания использует комбинированный подход:

  • Анализ чертежа на этапе приёмки: по каждому отверстию в зоне гиба рассчитывают коэффициент использования материала. Если расстояние до линии гиба менее 3 толщин — автоматически включается предупреждение, и заказчику предлагают альтернативу: либо сместить отверстие, если позволяет посадка, либо перейти на гибку с прихватом (последовательная гибка с промежуточной фиксацией).
  • Подбор оснастки под серию: для партий от 500 штук изготавливают сменные вставки в матрицу, которые локально подпирают зону отверстия снизу. Это снимает неравномерность течения металла. Вставки делают из инструментальной стали 9ХС с термообработкой до 52–55 HRC — они выдерживают до 15 000 циклов без правки.
  • Настройка прижима и скорости: для мелкосерийных заказов (до 100 штук) используют коррекцию режима. Скорость гибки снижают с 8 до 4 мм/с, а прижим увеличивают на 15–20% от номинала. Это даёт стабильный угол даже при несимметричных отверстиях, но каждая деталь проходит контроль на координатно-измерительной машине — первые три штуки из партии замеряют с фиксацией протокола.

Главное, что выносим за скобки: если у вас в чертеже есть отверстия ближе 5 мм к линии гиба (для стали 2 мм) или 8 мм (для нержавейки 2 мм) — мы заранее предупреждаем о риске и предлагаем технологическое решение, а не пускаем деталь «как есть» с последующей правкой молотком. Это вопрос не качества, а предсказуемости процесса.

Частые вопросы о гибке деталей с отверстиями

Можно ли избежать деформации полностью, если отверстие расположено строго на линии гиба?
Нет. Если отверстие пересекает линию гиба, это уже не гибка, а разрушение — металл треснет по кромке отверстия. Для таких кейсов единственный вариант — гибка с последующей лазерной резкой отверстия, либо изменение конструкции (перенос отверстия за линию гиба).

Какой минимальный диаметр отверстия допустим в зоне гиба для стали 3 мм?
Практическая рекомендация: не менее 6 мм для стали 3 мм, при условии, что расстояние от края отверстия до линии гиба не менее 4 мм. Если диаметр меньше — делайте отверстие после гибки или закладывайте увеличенный радиус гиба (не менее 4 мм).

Влияет ли направление резки (лазером или плазмой) на деформацию при гибке?
Да. Лазерная резка даёт меньшую зону термического влияния (0,1–0,2 мм против 1–2 мм у плазмы), и наклёп по кромке отверстия меньше. Для деталей с гибкой мы рекомендуем лазерную резку — она снижает риск микротрещин в зоне отверстия. «Эль Металл» использует лазерную резку для всех заготовок под последующую гибку.

Что делать, если «уход полки» уже произошёл на готовой детали?
Правка на гибочном прессе с обратным углом (перегиб на 2–3° сверх номинала) иногда спасает, но только для сталей до 4 мм. Для алюминия и нержавейки правка неэффективна — металл пружинит обратно. Проще переделать деталь с коррекцией раскроя, чем тратить время на подгонку.

Технологический контроль вместо доделок

Предотвращение деформации при гибке деталей с отверстиями — это не вопрос мастерства оператора, а вопрос предварительного инженерного расчёта и правильной подготовки оснастки. В «Эль Металл» к каждой партии с отверстиями в зоне гиба применяется индивидуальный протокол: проверка расстояний на чертеже, расчёт коэффициента пружинения для конкретной марки стали и выбор метода компенсации. Это позволяет держать отклонение угла в пределах ±0,3° по всей длине полки даже для деталей с несколькими отверстиями. Если ваш чертёж содержит гибку с отверстиями — на странице гибки листового металла есть форма для загрузки файлов, и технолог проверит геометрию до запуска в производство.
