Гибка толстого листа (до 10 мм): предельные нагрузки, оснастка и физика процесса

Обработка толстолистового проката кардинально отличается от работы с тонким металлом. Гибка стали толщиной 10 мм — это сложнейшая технологическая задача, при которой внутренние напряжения материала и огромные внешние нагрузки пресса вступают в жесткий конфликт. Обычный подход «положил и согнул» здесь не работает: малейшая ошибка в расчетах радиуса или выборе матрицы приводит к появлению микротрещин на внешней кромке, разрушению дорогостоящей оснастки или браку всей партии из-за непредсказуемого пружинения. Инженерный центр «Эль Металл» специализируется на прецизионной обработке тяжелого проката, используя высокоточные ЧПУ-прессы мощностью 200 тонн. В этой статье мы подробно разберем физику гибки листа 10 мм, жесткие требования к инструменту и секреты стабильного результата на толстом металле.

Технологические требования и физика гибки 10 мм

Работа с металлом толщиной 10 миллиметров требует глубокого понимания механики пластической деформации. В отличие от тонких листов, здесь внешние слои металла подвергаются экстремальному растяжению, а внутренние — колоссальному сжатию. Чтобы деталь сохранила структурную прочность, инженеры «Эль Металл» строго соблюдают следующие правила проектирования:

Безопасный внутренний радиус (R): главное правило толстолистовой гибки — радиус пуансона не должен быть меньше толщины листа (R ≥ 10 мм). Попытка согнуть 10-миллиметровую сталь под «острым» углом неизбежно разрывает наружные волокна металла, создавая критические микротрещины, которые могут привести к полному разрушению детали при эксплуатации под нагрузкой.

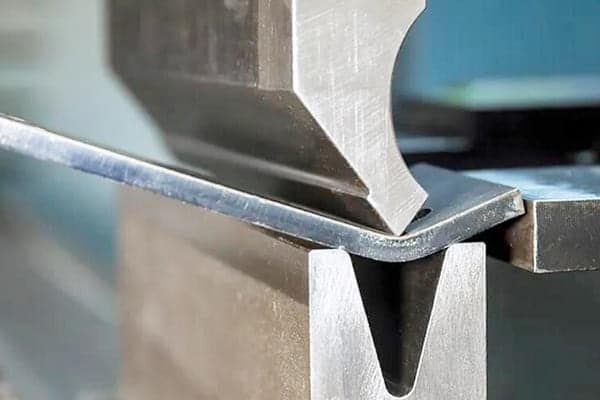

Ширина раскрытия матрицы (V-образный паз): для корректной гибки без перегрузки станка ширина паза матрицы должна составлять от 8 до 10 толщин листа. Для 10 мм это матрица V=80 или V=100 мм. Использование более узкой матрицы потребует усилия, многократно выходящего за пределы возможностей оборудования, и приведет к заклиниванию листа и повреждению инструмента.
Математика пружинения (Springback): упругая отдача толстого металла обладает огромной скрытой силой. После снятия нагрузки 200-тонного пресса лист 10 мм может разогнуться на 2–4 градуса в зависимости от марки стали и направления проката. Мы компенсируем это еще на этапе программирования ЧПУ, задавая прессу команду на преднамеренный «перегиб», чтобы после релаксации волокон угол стал идеальным.

Требования к силовой оснастке и оборудованию

Обычные гибочные инструменты не выдерживают нагрузок, возникающих при работе с 10-миллиметровой сталью. Удельное давление в точке контакта пуансона и листа достигает критических значений. Для таких задач мы применяем специализированный арсенал:

Экстремальная закалка инструмента: мы используем только силовые матрицы и пуансоны, прошедшие глубокую индукционную закалку. Твердость рабочих кромок составляет не менее 50–55 HRC. Это предотвращает смятие самого инструмента и гарантирует сохранение строгой геометрии угла на многотысячных партиях.
Радиусные силовые пуансоны: применяется инструмент с увеличенным радиусом закругления рабочей части. Это позволяет плавно распределить многотонное давление по зоне гиба, снизив концентрацию напряжений и защитив лист от появления эффекта «вдавленности» в месте контакта.
Адаптивное управление и система бомбирования: при гибке деталей длиной 2 метра на усилиях под 200 тонн станина пресса неизбежно испытывает упругий прогиб. Наша система ЧПУ автоматически управляет гидравлической матрицей (системой антипрогиба), выталкивая ее центр навстречу пуансону. Это обеспечивает идентичный угол гиба как по краям детали, так и в ее середине.

Таблица: Усилие пресса для стали S=10 мм (предел прочности 450 МПа)

Длина гиба	Оптимальная ширина паза (V)	Требуемое усилие
1000 мм	80 мм	120 т
2000 мм	100 мм	240 т (предел)

FAQ: экспертные ответы технолога

Можно ли согнуть лист 10 мм под очень острым углом?
Теоретически да, но с инженерной точки зрения это недопустимо. При гибке с радиусом меньше толщины листа наружные слои растягиваются сверх предела пластичности и рвутся. Для сохранения надежности конструкции мы настоятельно требуем закладывать внутренний радиус гиба 1.2–1.5 от толщины металла.

Откуда берутся глубокие следы и царапины от матрицы на готовой детали?
Эти следы («отпечатки матрицы») появляются из-за того, что лист с огромной силой втягивается в V-образный паз и трется об его кромки под давлением в сотни тонн. Если деталь имеет лицевое назначение и недопустимы царапины, мы применяем специальные полиуретановые защитные пленки или оснастку с увеличенными радиусами плечиков.

Что делать, если для гиба детали требуется усилие больше мощности станка?
Если расчетное усилие превышает номинал в 200 тонн (например, при гибке заготовок из высокопрочной стали Hardox), мы меняем технологическую стратегию. Единственный безопасный способ — увеличить ширину раскрытия матрицы (V). Это снизит требуемое усилие на 20–30%, хотя и приведет к закономерному увеличению внутреннего радиуса гиба.

Профессиональная гибка тяжелого металла в «Эль Металл»

Гибка толстого листа — это всегда сложный компромисс между мощностью гидравлики, прочностью инструмента и глубоким знанием сопротивления материалов. Инженерный центр «Эль Металл» обладает всем необходимым парком тяжелых листогибочных ЧПУ-прессов и многолетним опытом для того, чтобы превратить лист 10 мм в деталь с микронной точностью, исключая внутренние дефекты, трещины и непредсказуемые поводки.

Доверьте гибку толстолистового металла профессионалам «Эль Металл» — мы гарантируем точность на самых высоких нагрузках.
