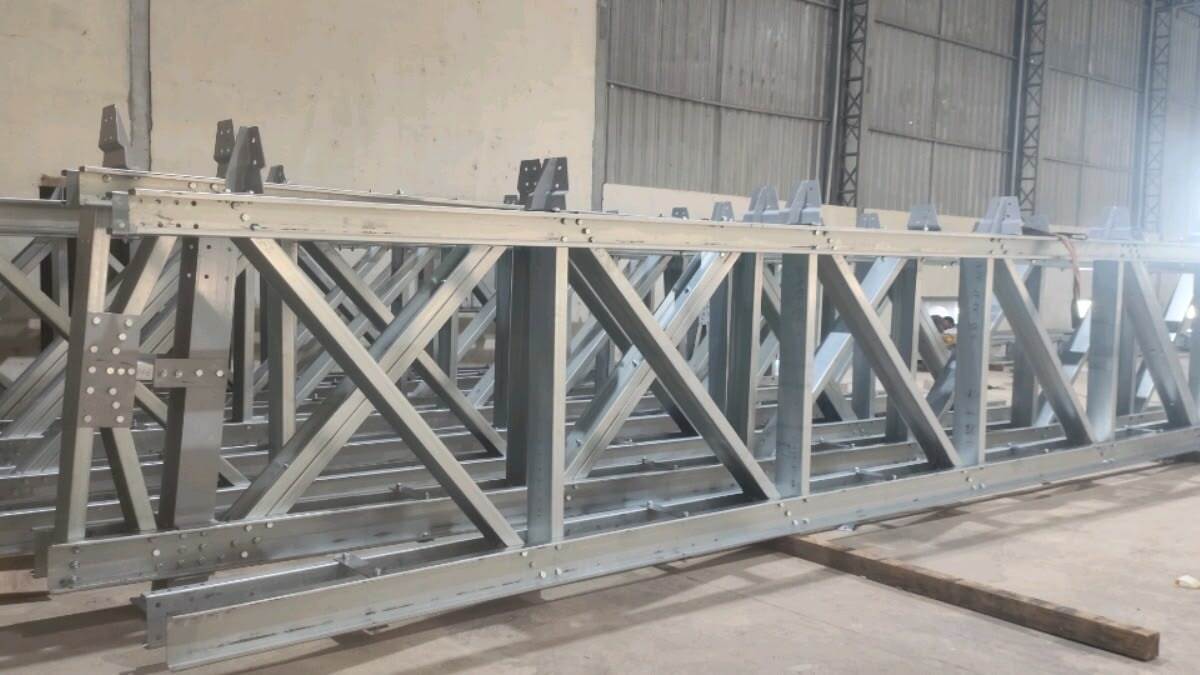

В условиях нестабильности глобальных цепочек поставок ситуация, когда металлопрокат, заложенный в оригинальную конструкторскую документацию (КД), становится недоступным к заказу, превратилась в повседневную рутину машиностроительных предприятий. Иностранные чертежи пестрят спецификациями по стандартам DIN, EN, AISI или ASTM, и перед инженерами встает сложнейшая задача — найти адекватную замену на внутреннем рынке.
Однако попытка решить эту проблему методом «прямой замены по таблице марочников» — это технологическая рулетка. Металл — это не просто химическая формула железа и углерода; это сложнейший комплекс физико-механических свойств. Выбор материала исключительно по пределу прочности, без глубокого инженерного перерасчета, неизбежно приводит к появлению холодных трещин при сварке, усталостному разрушению узлов под динамической нагрузкой или критическому, неоправданному утяжелению всей конструкции. Инженерный центр «Эль Металл» предлагает профессиональный, научно обоснованный подход: мы проводим полный реинжиниринг узла, математически гарантируя, что ваше изделие сохранит 100% своей надежности при переходе на доступный металлопрокат.
Анатомия ошибки: почему метод «простой замены по справочнику» ведет к авариям
Импортные сплавы (такие как Hardox, Weldox, высокопрочные стали марок S460-S690) часто разрабатываются под узкоспециализированные задачи, имея уникальные комбинации легирующих элементов и специфическую термомеханическую обработку. Прямая замена без перерасчета таит в себе скрытые угрозы, способные разрушить изделие:
- Разрыв между прочностью и текучестью: зачастую конструкторы или снабженцы подбирают аналог, опираясь исключительно на предел временного сопротивления на разрыв (σB). Но для сохранения геометрии конструкции под реальной нагрузкой критически важен предел текучести (σ0.2 — точка напряжения, после которой деталь деформируется необратимо и не возвращается в исходную форму). У импортной специализированной стали и её так называемого «аналога» этот показатель может расходиться на 20–30%. В результате рама, которая должна служить десятилетиями, необратимо прогнется в первый же месяц эксплуатации.
- Скрытые проблемы свариваемости: иностранные разработчики закладывают материалы с определенным углеродным эквивалентом (Ceq), который гарантирует хорошую свариваемость без дополнительных технологических операций (например, без предварительного подогрева). Если выбранный доступный аналог имеет худшую свариваемость и склонность к закалке зоны термического влияния, применение старых сварочных режимов приведет к образованию остаточных напряжений и микротрещин в корне шва. Конструкция может просто «разойтись» от малейшей вибрации.
- Падение ударной вязкости (KCU/KCV): деталь может отлично держать статический вес в теплом цеху, но если оборудование работает на улице в зимний период или подвергается динамическим ударам (ковши экскаваторов, стрелы кранов, валы дробилок), снижение ударной вязкости нового сплава при отрицательных температурах приведет к мгновенному хрупкому излому металла.
Инженерная методология замещения в «Эль Металл»: от аудита до FEA
Чтобы гарантировать идентичность эксплуатационных характеристик, мы не просто меняем марку стали в штампе чертежа. Мы проводим полноценный реинжиниринг узла, адаптируя его под физику нового материала. Процесс состоит из трех ключевых этапов:
- Аудит реальных векторов нагрузок: зачастую западные конструкторы закладывают избыточные характеристики «с запасом» или используют специфический высоколегированный сплав просто потому, что он был массово и дешево доступен в их регионе. Мы анализируем векторы сил, действующие на узел, чтобы понять: действительно ли здесь нужна экзотическая высокопрочная сталь, или можно обойтись качественной низколегированной конструкционной маркой (например, 09Г2С), внедрив грамотное геометрическое усиление.
- Конечно-элементный анализ (FEA) и топологическая оптимизация: мы загружаем 3D-модель изделия в расчетный комплекс (CAE) и присваиваем ей физико-механические свойства нового, доступного сплава. Программа симулирует пиковые и циклические нагрузки. Если новый материал не справляется и возникают «красные зоны» концентрации напряжений, превышающие предел текучести, мы локально меняем геометрию. Инженеры увеличивают толщину листа в критическом сечении, добавляют ребра жесткости (косынки) или увеличивают радиусы гибов для плавного распределения эпюр напряжений.
- Технологическая адаптация КД под производство: новый сплав будет вести себя на станках совершенно иначе. У него будет другой коэффициент пружинения (Springback) на гибочном прессе ЧПУ и иные требования к режимам лазерной резки. Наши специалисты пересчитывают К-фактор для разверток и адаптируют технологические карты. В результате сборочный цех получает чертежи, которые идеально работают именно с этим конкретным металлом.
Таблица: Что инженеры оценивают при подборе аналога
FAQ: ответы главного технолога
Нужно ли перевыпускать официальные рабочие чертежи при смене марки стали? Безусловно. Замена материала — это не устная договоренность между снабженцем и цехом. Она влечет за собой изменение массы изделия в спецификации, корректировку режимов сварки на сборочном чертеже, а также перестроение разверток листовых деталей. Инженерный центр «Эль Металл» официально выпускает извещение об изменении (ИИ) к конструкторской документации с приложением всех поверочных расчетов.
Увеличится ли общий вес конструкции при переходе на более доступный аналог? В большинстве случаев вес незначительно увеличится, но мы сводим это утяжеление к минимуму. Если доступный аналог имеет меньший предел текучести, нам придется компенсировать это увеличением толщины стенки. Однако благодаря топологической оптимизации в среде FEA мы убираем лишний металл из «мертвых», ненагруженных зон (создаем окна облегчения). Это позволяет максимально сохранить исходные массогабаритные характеристики изделия без потери прочности.
Сколько времени занимает процесс подбора аналога и перерасчета? Базовый подбор химического аналога с проверкой его реальной доступности на базах металлопроката занимает 1–2 дня. Полный прочностной перерасчет сложного узла с выпуском обновленной КД требует от 3 до 7 рабочих дней. Это несоизмеримо меньше, чем долгие месяцы простоя в ожидании санкционного импортного металла.
Комплексный реинжиниринг от «Эль Металл»
Дефицит материалов не должен останавливать ваше производство или заставлять вас идти на компромиссы в качестве и безопасности оборудования. Инженерный центр «Эль Металл» берет на себя всю полноту ответственности за перерасчет и адаптацию ваших проектов под реальный рынок металлопроката. Мы превращаем логистическую проблему в грамотное, математически выверенное инженерное решение, гарантируя безупречную работу ваших конструкций.
