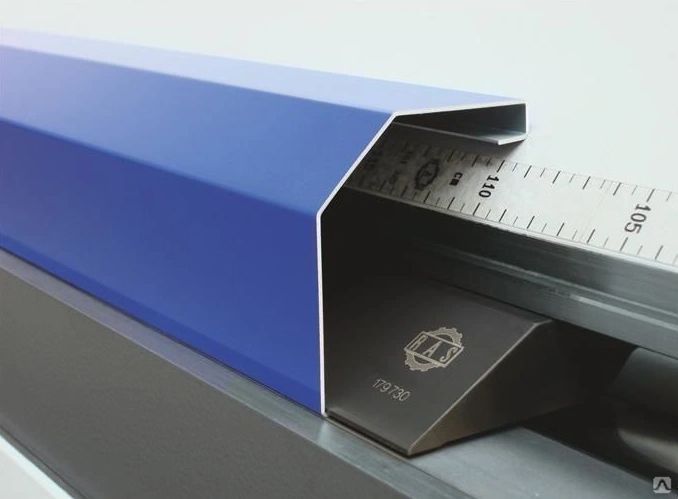

При гибке 3-метровых балок основной враг точности — это «эффект бочки», вызванный упругой деформацией (прогибом) станины пресса под нагрузкой. Даже при идеальной настройке пуансона, центральная часть профиля получает меньший угол гиба, чем края, что приводит к браку всей партии. Инженерный центр «Эль Металл» решает эту проблему с помощью системы автоматической компенсации прогиба (бомбирования), которая выравнивает давление по всей длине детали, обеспечивая допуск по углу менее 0.5 градуса на всей дистанции 3000 мм.
Физика прогиба: почему 3 метра — это зона риска
Когда пуансон давит на 3-метровый лист, рама пресса и стол испытывают колоссальные напряжения. В центре балки давление распределяется иначе, чем по краям :
* деформация станины: под воздействием усилия в десятки тонн траверса пресса слегка изгибается в центре.
* потеря усилия: из-за этого изгиба зазор между пуансоном и матрицей в центре становится чуть больше, чем у опор, что приводит к недогибу.
* упругая отдача: материал балки также стремится деформироваться, если геометрия гиба нарушена, что создает нестабильный угол по длине.
* деформация станины: под воздействием усилия в десятки тонн траверса пресса слегка изгибается в центре.
* потеря усилия: из-за этого изгиба зазор между пуансоном и матрицей в центре становится чуть больше, чем у опор, что приводит к недогибу.
* упругая отдача: материал балки также стремится деформироваться, если геометрия гиба нарушена, что создает нестабильный угол по длине.
Методы компенсации от «Эль Металл»
Для нейтрализации этих факторов мы применяем комплексный подход, превращая неконтролируемый прогиб в управляемый процесс :
* динамическое бомбирование (Crowning): система ЧПУ автоматически регулирует положение клиньев в столе пресса. Мы «приподнимаем» центр матрицы, создавая контрпрогиб, который в момент пикового усилия полностью компенсирует естественный прогиб станины.
* зонное управление давлением: современные гидравлические системы позволяют менять давление в отдельных точках стола. Это критически важно для деталей с переменным сечением или несимметричной нагрузкой.
* прецизионный замер угла: лазерные датчики (Angle Sensor) измеряют угол непосредственно в момент гиба. Система корректирует ход пуансона в реальном времени, если фиксирует минимальное отклонение от заданного значения.
* динамическое бомбирование (Crowning): система ЧПУ автоматически регулирует положение клиньев в столе пресса. Мы «приподнимаем» центр матрицы, создавая контрпрогиб, который в момент пикового усилия полностью компенсирует естественный прогиб станины.
* зонное управление давлением: современные гидравлические системы позволяют менять давление в отдельных точках стола. Это критически важно для деталей с переменным сечением или несимметричной нагрузкой.
* прецизионный замер угла: лазерные датчики (Angle Sensor) измеряют угол непосредственно в момент гиба. Система корректирует ход пуансона в реальном времени, если фиксирует минимальное отклонение от заданного значения.
Таблица: точность при различных методах гибки
FAQ: Часто задаваемые вопросы технологов
почему на длинных деталях углы в центре и по краям отличаются?
это прямое следствие деформации станины под нагрузкой. Без системы компенсации (бомбирования) получить идентичный угол на 3 метрах физически невозможно.
влияет ли прочность стали на настройку компенсации?
да, для сталей с высоким пределом текучести (например, 09Г2С) мы задаем более агрессивные параметры бомбирования, так как они сильнее «пружинят».
можно ли получить идентичный угол на балке с просечками?
да, с помощью зонного управления давлением мы перераспределяем усилие на участки сплошного металла, избегая перегибов в зоне просечек.
это прямое следствие деформации станины под нагрузкой. Без системы компенсации (бомбирования) получить идентичный угол на 3 метрах физически невозможно.
влияет ли прочность стали на настройку компенсации?
да, для сталей с высоким пределом текучести (например, 09Г2С) мы задаем более агрессивные параметры бомбирования, так как они сильнее «пружинят».
можно ли получить идентичный угол на балке с просечками?
да, с помощью зонного управления давлением мы перераспределяем усилие на участки сплошного металла, избегая перегибов в зоне просечек.
Профессиональная гибка длинномерных деталей
Если вам необходима гибка 3-метровых профилей с идеально ровным углом по всей длине, обращайтесь в инжиниринговый центр «Эль Металл». Наш парк ЧПУ-оборудования позволяет гарантировать повторяемость параметров на каждой детали из партии. Рассчитать стоимость проекта: гибка длинномерных деталей от компании «Эль Металл»
