Толщина полимерного покрытия на металлоизделиях контролируется магнитным или вихретоковым методом в зависимости от материала основы: для стали — магнитные толщиномеры, для алюминия — вихретоковые. Нормативный диапазон для стандартных порошковых красок — 60–120 мкм, для антикоррозионных покрытий — до 200–250 мкм. Адгезию проверяют методом решётчатых надрезов по ГОСТ 15140-78: наносят сетку из 6–10 параллельных царапин с расстоянием 1–3 мм, накладывают липкую ленту и резко сдёргивают. Оценка — по шестибалльной шкале от 0 до 5, где 0 — полное отслаивание, 5 — идеальное сцепление без повреждений. В производственном цикле оба параметра контролируют на каждом окрашиваемом изделии выборочно, но критичные точки (кромки, углы, сварные швы) проверяют обязательно.
Что такое толщина полимерного покрытия и адгезия и почему это важно
Толщина покрытия и адгезия — это два параметра, которые определяют, сколько прослужит изделие в условиях эксплуатации. Толщина отвечает за барьерный слой: слишком тонкое покрытие пропускает влагу и соли к металлу, начинается подплёночная коррозия. Слишком толстое — растрескивается на изгибах и при термоциклах, особенно на кромках и в зонах сварных швов, где края реза имеют микронеровности и высокую локальную напряжённость.
Адгезия — это сила сцепления полимера с металлом. Если она низкая, покрытие откалывается даже при незначительном ударе или изгибе. Характерный пример: транспортировка окрашенных листов в пачках — при вибрации соприкасающиеся поверхности начинают работать как абразив, и покрытие с низкой адгезией осыпается уже на этапе распаковки у заказчика.
Оба параметра закладываются на этапе подготовки поверхности и режимов полимеризации, но контролируются уже на готовом изделии. И если толщину можно измерить неразрушающим методом за секунды, то адгезия требует разрушающего теста — пусть локального, но необходимого.
Адгезия — это сила сцепления полимера с металлом. Если она низкая, покрытие откалывается даже при незначительном ударе или изгибе. Характерный пример: транспортировка окрашенных листов в пачках — при вибрации соприкасающиеся поверхности начинают работать как абразив, и покрытие с низкой адгезией осыпается уже на этапе распаковки у заказчика.
Оба параметра закладываются на этапе подготовки поверхности и режимов полимеризации, но контролируются уже на готовом изделии. И если толщину можно измерить неразрушающим методом за секунды, то адгезия требует разрушающего теста — пусть локального, но необходимого.
Методы контроля толщины покрытия: магнитный и вихретоковый
На производстве используют два основных типа толщиномеров. Магнитные — для стали и чугуна, работают по принципу измерения силы притяжения магнита к основе через слой покрытия. Чем толще слой, тем слабее притяжение. Погрешность таких приборов в диапазоне 50–200 мкм составляет ±2–3 мкм, что вполне допустимо.
Вихретоковые — для цветных металлов, в первую очередь алюминия и его сплавов. Датчик генерирует высокочастотное поле, наводит вихревые токи в основе, и по изменению импеданса катушки вычисляется расстояние до поверхности — то есть толщина покрытия.
Толщиномеры калибруются по эталонным образцам с известной толщиной покрытия на той же марке металла. Распространённая ошибка — калибровать прибор по стали, а потом мерить алюминий. Прибор покажет значения, но они будут неверными: разная электропроводность материалов даёт систематическую погрешность до 20–30 мкм.
Практический нюанс: измеряют не менее пяти точек на контрольной площади. Если разброс значений превышает 15–20 % от средней — это признак нестабильного нанесения, чаще всего из-за неравномерной подачи порошка в пистолете или неоптимального расстояния до детали.
Вихретоковые — для цветных металлов, в первую очередь алюминия и его сплавов. Датчик генерирует высокочастотное поле, наводит вихревые токи в основе, и по изменению импеданса катушки вычисляется расстояние до поверхности — то есть толщина покрытия.
Толщиномеры калибруются по эталонным образцам с известной толщиной покрытия на той же марке металла. Распространённая ошибка — калибровать прибор по стали, а потом мерить алюминий. Прибор покажет значения, но они будут неверными: разная электропроводность материалов даёт систематическую погрешность до 20–30 мкм.
Практический нюанс: измеряют не менее пяти точек на контрольной площади. Если разброс значений превышает 15–20 % от средней — это признак нестабильного нанесения, чаще всего из-за неравномерной подачи порошка в пистолете или неоптимального расстояния до детали.
Методы контроля адгезии: решётчатый надрез и другие по ГОСТ
Основной метод для производственного контроля — метод решётчатых надрезов по ГОСТ 15140-78, который в технической среде часто называют просто «решётка». На подготовленной поверхности остриём режущего инструмента (скальпель или специальный нож с шаблоном) наносят серию параллельных царапин, затем — перпендикулярных, получается сетка. Расстояние между надрезами — от 1 до 3 мм в зависимости от толщины покрытия: чем толще слой, тем больше шаг, чтобы не перерезать его по всей глубине. Глубина надреза — до металла, это визуально контролируется по появлению характерного блеска основы.
На сетку накладывают липкую ленту с шириной не менее 10 мм, плотно прижимают и резким движением сдёргивают под углом 60° к поверхности. Оценку проводят по шкале от 0 до 5 баллов: балл 5 — края надрезов идеально ровные, отслоений нет ни на одном квадрате; балл 4 — мелкие отслоения на пересечениях линий не более 5 % площади сетки; балл 0 — отслоение по всей площади.
Для ответственных изделий дополнительно используют метод параллельных надрезов (для покрытий толщиной более 200 мкм) или метод обратного удара по ГОСТ 4765-73 — это когда пластину с покрытием деформируют ударом, и смотрят на отслоения в зоне деформации. Но в стандартном цикле металлообработки хватает решётчатого надреза: он даёт полную картину сцепления, а время на один тест — не больше 10 минут.
На сетку накладывают липкую ленту с шириной не менее 10 мм, плотно прижимают и резким движением сдёргивают под углом 60° к поверхности. Оценку проводят по шкале от 0 до 5 баллов: балл 5 — края надрезов идеально ровные, отслоений нет ни на одном квадрате; балл 4 — мелкие отслоения на пересечениях линий не более 5 % площади сетки; балл 0 — отслоение по всей площади.
Для ответственных изделий дополнительно используют метод параллельных надрезов (для покрытий толщиной более 200 мкм) или метод обратного удара по ГОСТ 4765-73 — это когда пластину с покрытием деформируют ударом, и смотрят на отслоения в зоне деформации. Но в стандартном цикле металлообработки хватает решётчатого надреза: он даёт полную картину сцепления, а время на один тест — не больше 10 минут.
Сравнение методов контроля покрытий
| Параметр | Магнитный метод (сталь) | Вихретоковый метод (алюминий) | Тест на адгезию |
| Разрушающий/неразрушающий | неразрушающий | неразрушающий | разрушающий (локально) |
| Время измерения | 5–10 сек | 5–10 сек | до 10 мин |
| Что контролирует | только толщину | только толщину | силу сцепления |
| Погрешность в рабочем диапазоне | ±2–3 мкм | ±3–5 мкм | визуальная оценка по шкале |
| Применимость на криволинейных поверхностях | ограниченно (радиус >5 мм) | ограниченно (радиус >5 мм) | да, на любых |
Типичные ошибки при контроле покрытий в цеховых условиях
Первая и самая частая ошибка — измерение толщины на неподготовленной поверхности. Если на металле осталась пыль от шлифовки или следы технологической смазки, толщиномер показывает значение с погрешностью, а адгезионный тест даёт ложный результат — загрязнение снижает сцепление, но проблема не в покрытии, а в чистоте. Поэтому контроль проводят только после обезжиривания и сушки.
Вторая — измеряют толщину на плоском участке и экстраполируют на кромки. А напыление порошка на кромках всегда тоньше из-за эффекта Фарадея: заряженные частицы оседают хуже на острых гранях. Если на плоской части 80 мкм, на кромке может быть 40. Для изделий, работающих в агрессивной среде, это критично — коррозия начинается именно с кромок. Производственный стандарт: контроль на кромках обязателен, и если там толщина ниже минимальной — деталь отправляют на доработку.
Третья — при адгезионном тесте используют слишком узкую ленту (менее 10 мм) или недостаточно прижимают её. Это даёт заниженный балл — лента просто не контактирует со всей поверхностью сетки. Применяют ленту с контролируемой адгезией, обычно на акриловой основе, и прижимают резиновым валиком с усилием, чтобы исключить пузырьки воздуха.
Четвёртая — забывают про температуру покрытия при измерении. Толщиномеры калибруются при комнатной температуре. Если изделие только вышло из печи полимеризации и остыло до 40–50 °C, расширение полимера даёт завышение на 5–10 мкм. Измерение можно проводить только после полного охлаждения до 20–25 °C или вносить температурную поправку по коэффициенту расширения конкретного порошка.
Вторая — измеряют толщину на плоском участке и экстраполируют на кромки. А напыление порошка на кромках всегда тоньше из-за эффекта Фарадея: заряженные частицы оседают хуже на острых гранях. Если на плоской части 80 мкм, на кромке может быть 40. Для изделий, работающих в агрессивной среде, это критично — коррозия начинается именно с кромок. Производственный стандарт: контроль на кромках обязателен, и если там толщина ниже минимальной — деталь отправляют на доработку.
Третья — при адгезионном тесте используют слишком узкую ленту (менее 10 мм) или недостаточно прижимают её. Это даёт заниженный балл — лента просто не контактирует со всей поверхностью сетки. Применяют ленту с контролируемой адгезией, обычно на акриловой основе, и прижимают резиновым валиком с усилием, чтобы исключить пузырьки воздуха.
Четвёртая — забывают про температуру покрытия при измерении. Толщиномеры калибруются при комнатной температуре. Если изделие только вышло из печи полимеризации и остыло до 40–50 °C, расширение полимера даёт завышение на 5–10 мкм. Измерение можно проводить только после полного охлаждения до 20–25 °C или вносить температурную поправку по коэффициенту расширения конкретного порошка.
Как выбрать подрядчика для контроля покрытий: что проверять на месте
Если вы передаёте окраску на сторону или заказываете металлоизделия с покрытием, вот список вопросов, которые стоит задать техническому специалисту цеха:

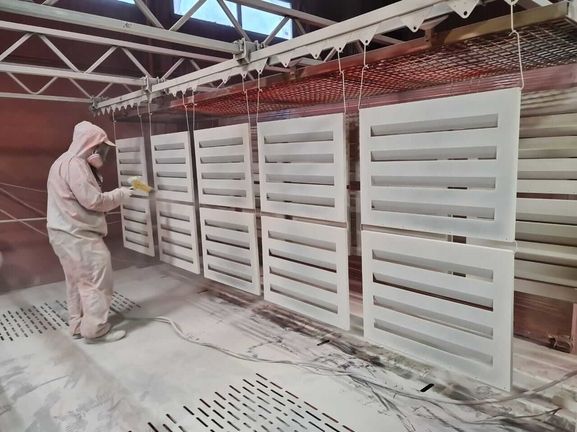

В компании «Эль Металл» на каждом этапе порошковой окраски ведётся внутренний контроль по описанным методикам. Толщину проверяют магнитным толщиномером на стали и вихретоковым — на алюминии, с обязательным измерением на кромках. Адгезию — методом решётчатого надреза не реже, чем на каждом десятом изделии в серии, и на каждом — в единичном производстве. Протоколы испытаний хранятся в электронном архиве и предоставляются по запросу.
- Сертификаты и поверка приборов: толщиномеры должны иметь действующее свидетельство о поверке, а персонал — допуск к работе с ними. Попросите показать последний протокол поверки, дата должна быть не старше года.
- Методика отбора образцов: как часто проводят контроль — на каждом изделии или выборочно? Для серийных изделий допустим выборочный контроль (5–10 % от партии), но для единичных ответственных заказов — 100 % проверка толщины и адгезии в контрольных точках.
- Что делают с браком: при отклонении толщины или адгезии — изделие отправляют на переработку (снятие покрытия и повторная окраска) или согласовывают с заказчиком снижение требований? У добросовестного подрядчика брак не отгружается, и это должно быть прописано в контракте.
- Протоколы испытаний: запросите образец протокола — там должны быть дата, номер партии, марка стали/сплава, тип порошка, значения толщины по точкам и балл адгезии. Если в протоколе только «соответствует» без цифр — это повод насторожиться.
В компании «Эль Металл» на каждом этапе порошковой окраски ведётся внутренний контроль по описанным методикам. Толщину проверяют магнитным толщиномером на стали и вихретоковым — на алюминии, с обязательным измерением на кромках. Адгезию — методом решётчатого надреза не реже, чем на каждом десятом изделии в серии, и на каждом — в единичном производстве. Протоколы испытаний хранятся в электронном архиве и предоставляются по запросу.
Частые вопросы о контроле толщины покрытия и адгезии (FAQ)
Какую толщину покрытия считать браком для изделия на улице?
Для наружных конструкций минимальная толщина зависит от марки порошка: стандартные полиэфирные — от 60 мкм, антикоррозионные с высоким содержанием эпокси — от 80 мкм. Брак фиксируют при снижении толщины более чем на 15 % от минимального значения в любой точке, либо при разбросе по поверхности более 30 % (например, от 50 до 110 мкм на одном изделии — такой разброс даёт неравномерную защиту).
Можно ли проверить адгезию без разрушения покрытия?
Производственных неразрушающих методов для прямой оценки адгезии не существует. Ультразвуковая и акустическая эмиссия дают косвенные данные, но достоверность ниже, чем у решётчатого надреза. Поэтому на ответственных изделиях закладывают технологические образцы-свидетели — пластины того же металла, которые проходят весь цикл окраски вместе с деталями и используются только для тестов.
Что делать, если толщина покрытия слишком большая?
Свыше 200–250 мкм для стандартных порошков — риск растрескивания при механической нагрузке и ухудшение адгезии из-за внутренних напряжений в слое. Исправляют только перекраской: покрытие удаляют пескоструем или химическим смывателем, затем наносят новый слой с корректировкой режимов подачи порошка.
Как влияет на толщину и адгезию подготовка поверхности?
Напрямую. Оксидная плёнка и жировые загрязнения снижают адгезию в среднем на 2–3 балла по шкале. Толщина при этом может быть в норме, но покрытие не держится. Поэтому контроль по ГОСТ требует подготовки под покраску — дробеструйная очистка до степени Sa 2½, фосфатирование или хроматирование, обезжиривание. Без этого тесты на адгезию не имеют смысла — получаете ложный брак по технологии.
Через какое время после покраски можно проводить контроль?
Не ранее чем через 24 часа при комнатной температуре для термореактивных порошков — завершается процесс полимеризации, и покрытие набирает конечную адгезию. Измерения сразу после выхода из печи (сразу после охлаждения, но до «созревания») показывают заниженную адгезию — покрытие ещё не сформировало полную молекулярную связь с подложкой. Контроль проводят строго по прошествии времени, указанного в паспорте порошка.
Для наружных конструкций минимальная толщина зависит от марки порошка: стандартные полиэфирные — от 60 мкм, антикоррозионные с высоким содержанием эпокси — от 80 мкм. Брак фиксируют при снижении толщины более чем на 15 % от минимального значения в любой точке, либо при разбросе по поверхности более 30 % (например, от 50 до 110 мкм на одном изделии — такой разброс даёт неравномерную защиту).
Можно ли проверить адгезию без разрушения покрытия?
Производственных неразрушающих методов для прямой оценки адгезии не существует. Ультразвуковая и акустическая эмиссия дают косвенные данные, но достоверность ниже, чем у решётчатого надреза. Поэтому на ответственных изделиях закладывают технологические образцы-свидетели — пластины того же металла, которые проходят весь цикл окраски вместе с деталями и используются только для тестов.
Что делать, если толщина покрытия слишком большая?
Свыше 200–250 мкм для стандартных порошков — риск растрескивания при механической нагрузке и ухудшение адгезии из-за внутренних напряжений в слое. Исправляют только перекраской: покрытие удаляют пескоструем или химическим смывателем, затем наносят новый слой с корректировкой режимов подачи порошка.
Как влияет на толщину и адгезию подготовка поверхности?
Напрямую. Оксидная плёнка и жировые загрязнения снижают адгезию в среднем на 2–3 балла по шкале. Толщина при этом может быть в норме, но покрытие не держится. Поэтому контроль по ГОСТ требует подготовки под покраску — дробеструйная очистка до степени Sa 2½, фосфатирование или хроматирование, обезжиривание. Без этого тесты на адгезию не имеют смысла — получаете ложный брак по технологии.
Через какое время после покраски можно проводить контроль?
Не ранее чем через 24 часа при комнатной температуре для термореактивных порошков — завершается процесс полимеризации, и покрытие набирает конечную адгезию. Измерения сразу после выхода из печи (сразу после охлаждения, но до «созревания») показывают заниженную адгезию — покрытие ещё не сформировало полную молекулярную связь с подложкой. Контроль проводят строго по прошествии времени, указанного в паспорте порошка.
Контроль покрытия — это технологический процесс, а не формальность
Измерение толщины и тест на адгезию — это не галочка в ОТК, а реальный инструмент, который позволяет не допустить брак до отгрузки. В производственном цикле эти два параметра идут парой: толщина без адгезии даёт плёнку, которая слезает, адгезия без контроля толщины — покрытие, которое может быть неравномерным в разных зонах. Поэтому на порошковой покраске в «Эль Металл» контроль встроен прямо в технологический маршрут: образцы с каждого замеса порошка проходят решётчатый тест, а толщина фиксируется в системе на каждой десятой детали серии. Протоколы — часть пакета документов, который передаётся заказчику вместе с изделием.
