Проектирование крупногабаритных металлоконструкций (ферм, ворот, рам) требует учета ограничений покрасочного цеха еще на стадии КД. Если изделие физически не проходит в печь или его геометрия создает «мертвые зоны», стоимость покраски возрастает. Инженерное бюро «Эль Металл» рекомендует учитывать габариты печи и технологические зазоры для качественной полимеризации.
Ограничения печи и DFM-рекомендации
При проектировании 6-метровых изделий важно учитывать:

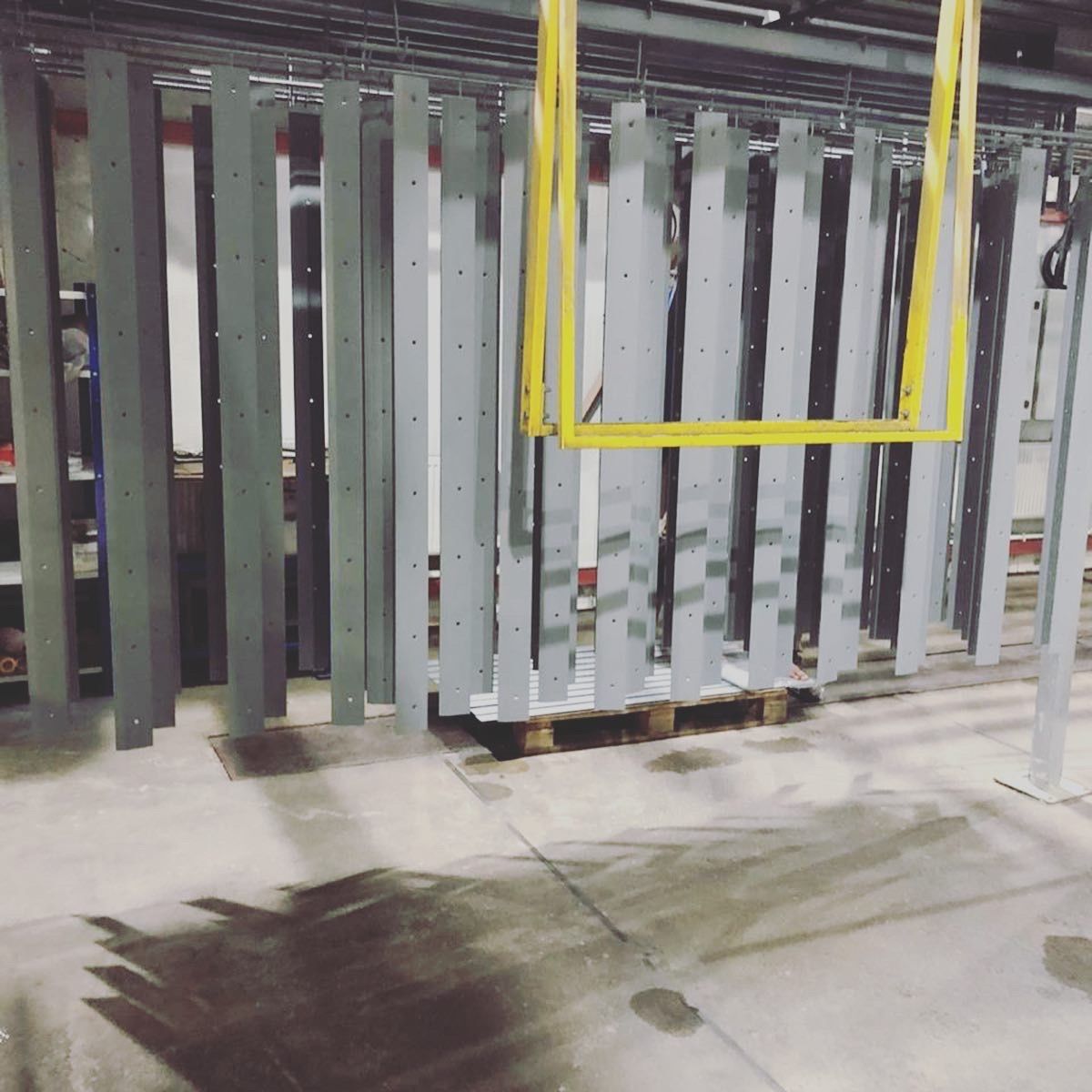

* полезный объем: ферма должна висеть на подвесе, требующем места сверху и с торцов.
* циркуляция воздуха: изделие не должно перекрывать более 70% сечения камеры, иначе возникнут «холодные зоны».
* монтажные отверстия: необходимы в точках баланса для безопасной транспортировки внутри цеха.
* полезный объем: ферма должна висеть на подвесе, требующем места сверху и с торцов.
* циркуляция воздуха: изделие не должно перекрывать более 70% сечения камеры, иначе возникнут «холодные зоны».
* монтажные отверстия: необходимы в точках баланса для безопасной транспортировки внутри цеха.
Таблица: проектирование под габариты покраски
FAQ: ответы технолога
почему краска вздувается?
скорее всего, нет отверстий для выхода воздуха из труб — воздух «рвет» краску при нагреве.
можно ли красить изделие «по диагонали»?
нет, это нарушает конвекцию и увеличивает риск повреждений.
какой зазор до стенок печи?
минимум 150 мм для циркуляции воздуха.
скорее всего, нет отверстий для выхода воздуха из труб — воздух «рвет» краску при нагреве.
можно ли красить изделие «по диагонали»?
нет, это нарушает конвекцию и увеличивает риск повреждений.
какой зазор до стенок печи?
минимум 150 мм для циркуляции воздуха.
Профессиональная покраска крупногабаритных изделий
Компания «Эль Металл» проводит аудит ваших чертежей перед покраской крупногабаритных конструкций. Мы гарантируем соблюдение технологий и качественный результат. порошковая покраска от «Эль Металл»
