Минимальная полка гиба — это не рекомендация, а жесткое ограничение оснастки. Для листовой стали толщиной 2 мм при гибке на 90° минимальная полка составляет 8.5 мм, для нержавейки той же толщины — от 4 до 8.5 мм в зависимости от раскрытия матрицы. K-factor (коэффициент положения нейтральной оси) при радиусе гиба, равном толщине материала, составляет около 0.273, а при увеличении радиуса до четырех толщин стремится к 0.5. Если заложить в чертеже полку короче минимальной, деталь просто не встанет в матрицу или пуансон сомнет кромку. Это не вопрос точности — это вопрос физической возможности изготовления.
Откуда берется минимальная полка и почему она не зависит от желания конструктора

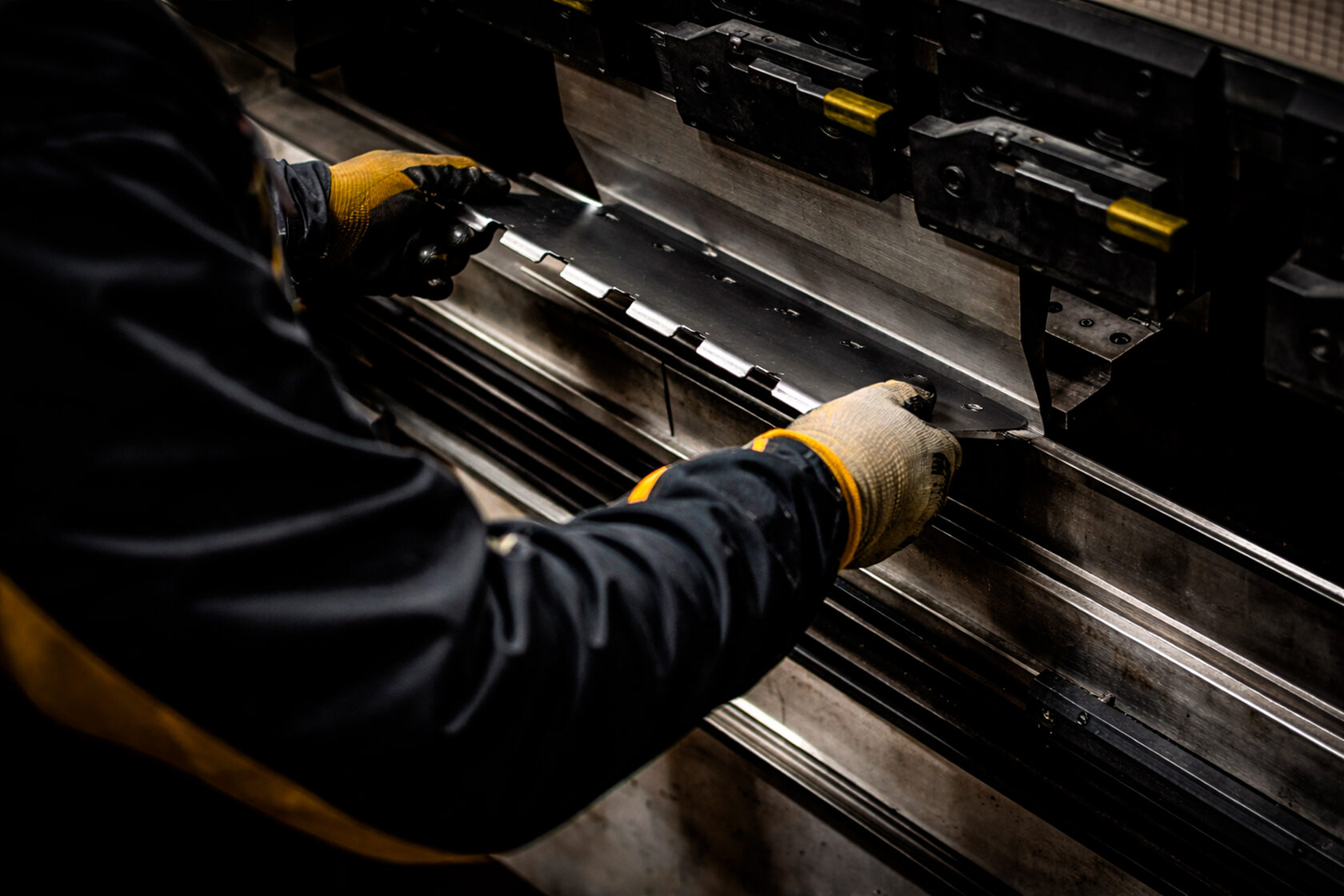

Минимальная полка гиба определяется геометрией инструмента — матрицы, в которую загибается лист. При воздушной гибке (а это основной метод на современных листогибах) лист опирается на кромки матрицы. Ширина раскрытия матрицы V — это расстояние между этими кромками. Чтобы гибка состоялась, полка заготовки должна быть длиннее половины ширины раскрытия матрицы. Иначе деталь просто провалится в матрицу, либо пуансон не сможет передать усилие на кромку — начнется смятие или сдвиг материала.
Зависимость прямая: чем толще лист, тем шире матрица. А чем шире матрица, тем длиннее минимальная полка. Для стали 3 толщиной 1 мм минимальная полка — 4.3 мм, для 4 мм — уже 17.7 мм, для 8 мм — 45 мм. Для нержавеющей стали 12Х18Н10Т цифры близкие, но поведение материала другое — она больше пружинит, и это влияет на выбор оснастки и, соответственно, на минимальную полку.
Зависимость прямая: чем толще лист, тем шире матрица. А чем шире матрица, тем длиннее минимальная полка. Для стали 3 толщиной 1 мм минимальная полка — 4.3 мм, для 4 мм — уже 17.7 мм, для 8 мм — 45 мм. Для нержавеющей стали 12Х18Н10Т цифры близкие, но поведение материала другое — она больше пружинит, и это влияет на выбор оснастки и, соответственно, на минимальную полку.
Минимальная полка гиба: таблица для конструкционной и нержавеющей стали
| Толщина, мм | Раскрытие матрицы, мм | Минимальная полка, мм (сталь) | Минимальная полка, мм (нержавейка) |
| 0.8 | 4–6 | 4.3 | до 4 |
| 1.0 | 6–7 | 4.3 | 4–5 |
| 1.5 | 8–10 | 8.5 | 7 |
| 2.0 | 10–12 | 8.5 | 8.5 |
| 3.0 | 16–18 | 11.4 | 11–13.5 |
| 4.0 | 25–32 | 17.7 | 17.5–22 |
| 5.0 | 32–40 | 29 | 22–28 |
Источник данных: , , . Значения для нержавейки приведены для угла 90°. Для углов меньше 90° минимальная полка уменьшается, для больше — увеличивается.
Где K-factor «живет» в расчетах и почему он не всегда 0.5
K-factor — это отношение расстояния от внутренней поверхности изгиба до нейтрального слоя (где материал не растягивается и не сжимается) к общей толщине листа. Нейтральный слой смещен внутрь от геометрической середины — именно поэтому развертка не равна сумме внешних размеров, требуется поправка.
Для острого изгиба (радиус примерно равен толщине) K-factor обычно принимают в диапазоне 0.3–0.4. Для мягкой стали с отношением R/T < 1 он ближе к 0.33, для алюминия — к 0.4. Если радиус превышает четыре толщины, нейтральный слой практически совпадает с геометрической серединой, и K-factor стремится к 0.5.
Главное, что нужно знать конструктору: K-factor зависит не только от марки стали, но и от конкретной оснастки и даже от состояния станка. Исследования показывают, что для одной и той же стали 12Х18Н10Т K-factor меняется в зависимости от раскрытия матрицы. Поэтому табличные значения из учебников — это отправная точка, а не истина в последней инстанции. Для серийного производства K-factor уточняют экспериментально: гнут тестовый образец, замеряют, пересчитывают развертку.
Для острого изгиба (радиус примерно равен толщине) K-factor обычно принимают в диапазоне 0.3–0.4. Для мягкой стали с отношением R/T < 1 он ближе к 0.33, для алюминия — к 0.4. Если радиус превышает четыре толщины, нейтральный слой практически совпадает с геометрической серединой, и K-factor стремится к 0.5.
Главное, что нужно знать конструктору: K-factor зависит не только от марки стали, но и от конкретной оснастки и даже от состояния станка. Исследования показывают, что для одной и той же стали 12Х18Н10Т K-factor меняется в зависимости от раскрытия матрицы. Поэтому табличные значения из учебников — это отправная точка, а не истина в последней инстанции. Для серийного производства K-factor уточняют экспериментально: гнут тестовый образец, замеряют, пересчитывают развертку.
Когда минимальная полка мешает: три типичных случая из практики
Узкие Z-образные профили. При проектировании кронштейнов и скоб часто закладывают две встречные полки с малым расстоянием между ними. Если расстояние между внутренними поверхностями меньше 2 × минимальная полка + толщина, гибка становится невозможной — вторая полка некуда загибать, инструмент упирается в уже согнутую часть. Выход — менять конструкцию или использовать специальную оснастку для ступенчатой гибки, но это увеличивает стоимость.
Отверстия и вырезы рядом с линией гиба. Металл в зоне гиба пластически деформируется. Если отверстие или вырез находится ближе 2.5–3 толщин от линии гиба, оно гарантированно деформируется — вытягивается в овал или «уходит» плоскостность. Расстояние от центра отверстия до линии гиба должно быть не менее радиуса гиба плюс две толщины материала, а лучше больше. Это прямое следствие того, что в зоне гиба металл течет — и отверстие просто «переезжает» вместе с потоком.
Тонкие, но длинные полки. Если полка по длине достаточна, но толщина металла мала (например, 0.8 мм) и длина гиба большая (свыше 1 метра), может потребоваться корректировка минимальной полки в большую сторону. Длинная тонкая деталь при гибке имеет тенденцию к изгибу по длине — это называется продольное пружинение, и оно тем заметнее, чем уже полка.
Отверстия и вырезы рядом с линией гиба. Металл в зоне гиба пластически деформируется. Если отверстие или вырез находится ближе 2.5–3 толщин от линии гиба, оно гарантированно деформируется — вытягивается в овал или «уходит» плоскостность. Расстояние от центра отверстия до линии гиба должно быть не менее радиуса гиба плюс две толщины материала, а лучше больше. Это прямое следствие того, что в зоне гиба металл течет — и отверстие просто «переезжает» вместе с потоком.
Тонкие, но длинные полки. Если полка по длине достаточна, но толщина металла мала (например, 0.8 мм) и длина гиба большая (свыше 1 метра), может потребоваться корректировка минимальной полки в большую сторону. Длинная тонкая деталь при гибке имеет тенденцию к изгибу по длине — это называется продольное пружинение, и оно тем заметнее, чем уже полка.
Как закладывать гибку в чертеж, чтобы деталь можно было сделать
Главное правило: минимальная полка считается не от теоретической вершины угла, а от внутренней кромки матрицы. В расчетах используют эмпирическую формулу: для стали минимальная полка ≈ 1.5 × раскрытие матрицы, для алюминия ≈ 1.8 × раскрытие. Раскрытие матрицы, в свою очередь, выбирается как 6–8 × толщина листа для стали и 8–10 × толщина для нержавейки и алюминия.
Если деталь сложная, и соблюсти минимальную полку не получается, варианта два: менять конструкцию или переходить на калибровочную гибку (с прижимом) — но там потребуется уже другая оснастка и другое усилие.
На этапе проектирования всегда полезно показать чертеж технологу до того, как он уйдет в производство. Технолог не «придирается» — он просто знает, какая оснастка стоит на станке и что физически возможно сделать на ней.
Если деталь сложная, и соблюсти минимальную полку не получается, варианта два: менять конструкцию или переходить на калибровочную гибку (с прижимом) — но там потребуется уже другая оснастка и другое усилие.
На этапе проектирования всегда полезно показать чертеж технологу до того, как он уйдет в производство. Технолог не «придирается» — он просто знает, какая оснастка стоит на станке и что физически возможно сделать на ней.
Частые вопросы о минимальной полке гиба и K-factor (FAQ)
Чем отличается минимальная полка для стали и нержавейки одной толщины?
Нержавейка требует большего раскрытия матрицы при той же толщине из-за более высокого предела текучести. Для нержавейки 2 мм минимальная полка — от 4 до 8.5 мм в зависимости от условий, для стали 2 мм — около 8.5 мм стабильно. При этом нержавейка сильнее пружинит, что влияет на точность и может потребовать корректировки угла гиба.
Какой K-factor закладывать при проектировании для стали 3?
Для большинства задач с радиусом гиба от 0.8 до 2 толщин — 0.4–0.45. Для точных расчетов требуется экспериментальное уточнение. Для острого гиба (R ≈ T) чаще всего используют K = 0.273 (формула для обычной гибки).
Можно ли сделать полку короче минимальной за счет специальной оснастки?
Частично да. Используют пуансоны с узким носом или матрицы с V-образным раскрытием меньшего размера. Но это снижает ресурс оснастки и требует точной настройки усилия. Специальная оснастка позволяет уменьшить полку на 20–30%, но не убирает ограничение полностью.
Почему в разных таблицах разная минимальная полка для одной толщины?
Потому что таблицы привязаны к конкретной оснастке и стандартам предприятий. Американские таблицы дают одни цифры, европейские — немного другие. Причина в типовых раскрытиях матриц: в одной системе шаг 2 мм, в другой — 3 мм.
Влияет ли направление волокон проката на минимальную полку?
Да, и существенно. Гибка поперек волокон требует большего радиуса и дает большую минимальную полку, чем гибка вдоль волокон. На практике это означает, что при раскрое листа желательно ориентировать длинные полки вдоль направления проката — особенно для толстых листов.
Нержавейка требует большего раскрытия матрицы при той же толщине из-за более высокого предела текучести. Для нержавейки 2 мм минимальная полка — от 4 до 8.5 мм в зависимости от условий, для стали 2 мм — около 8.5 мм стабильно. При этом нержавейка сильнее пружинит, что влияет на точность и может потребовать корректировки угла гиба.
Какой K-factor закладывать при проектировании для стали 3?
Для большинства задач с радиусом гиба от 0.8 до 2 толщин — 0.4–0.45. Для точных расчетов требуется экспериментальное уточнение. Для острого гиба (R ≈ T) чаще всего используют K = 0.273 (формула для обычной гибки).
Можно ли сделать полку короче минимальной за счет специальной оснастки?
Частично да. Используют пуансоны с узким носом или матрицы с V-образным раскрытием меньшего размера. Но это снижает ресурс оснастки и требует точной настройки усилия. Специальная оснастка позволяет уменьшить полку на 20–30%, но не убирает ограничение полностью.
Почему в разных таблицах разная минимальная полка для одной толщины?
Потому что таблицы привязаны к конкретной оснастке и стандартам предприятий. Американские таблицы дают одни цифры, европейские — немного другие. Причина в типовых раскрытиях матриц: в одной системе шаг 2 мм, в другой — 3 мм.
Влияет ли направление волокон проката на минимальную полку?
Да, и существенно. Гибка поперек волокон требует большего радиуса и дает большую минимальную полку, чем гибка вдоль волокон. На практике это означает, что при раскрое листа желательно ориентировать длинные полки вдоль направления проката — особенно для толстых листов.
Как в «Эль Металл» решают вопросы с минимальной полкой и K-factor
В компании работают с чертежами заказчиков на этапе, когда конструкцию еще можно поправить без переделки оснастки. Собственное конструкторское бюро проверяет каждую деталь на соответствие минимальной полке и при необходимости предлагает корректировки — увеличить полку, изменить радиус, сместить линию гиба относительно отверстий. Если деталь уже запущена, пересчитывают развертку с учетом фактического K-factor для конкретной партии материала.
