«Апельсиновая корка» на крупногабаритных изделиях — это не эстетический недостаток, а прямое следствие нарушения реологии порошкового слоя в момент полимеризации. На больших поверхностях, где тепловая инерция существенно выше, чем на мелких деталях, проблема усугубляется неравномерным прогревом: край и середина листа входят в зону растекания с разницей во времени до 5–7 минут, что критично для эпоксидно-полиэфирных составов с окном выравнивания 90–120 секунд при температуре 180 °C. Метод устранения один — исключить причины появления дефекта на этапе подготовки и настройки режимов, потому что на крупных плоскостях исправлять шагрень механически (шлифовка + полировка) в разы дороже и трудоёмче, чем перекрасить деталь. Поэтому выбирают профилактику: контроль гранулометрического состава порошка (D50 не более 40 мкм), регулировку температурного профиля печи с учётом массы детали и настройку распылителей на вязкость, соответствующую данным производителя.
Почему на крупных поверхностях «корка» проявляется ярче

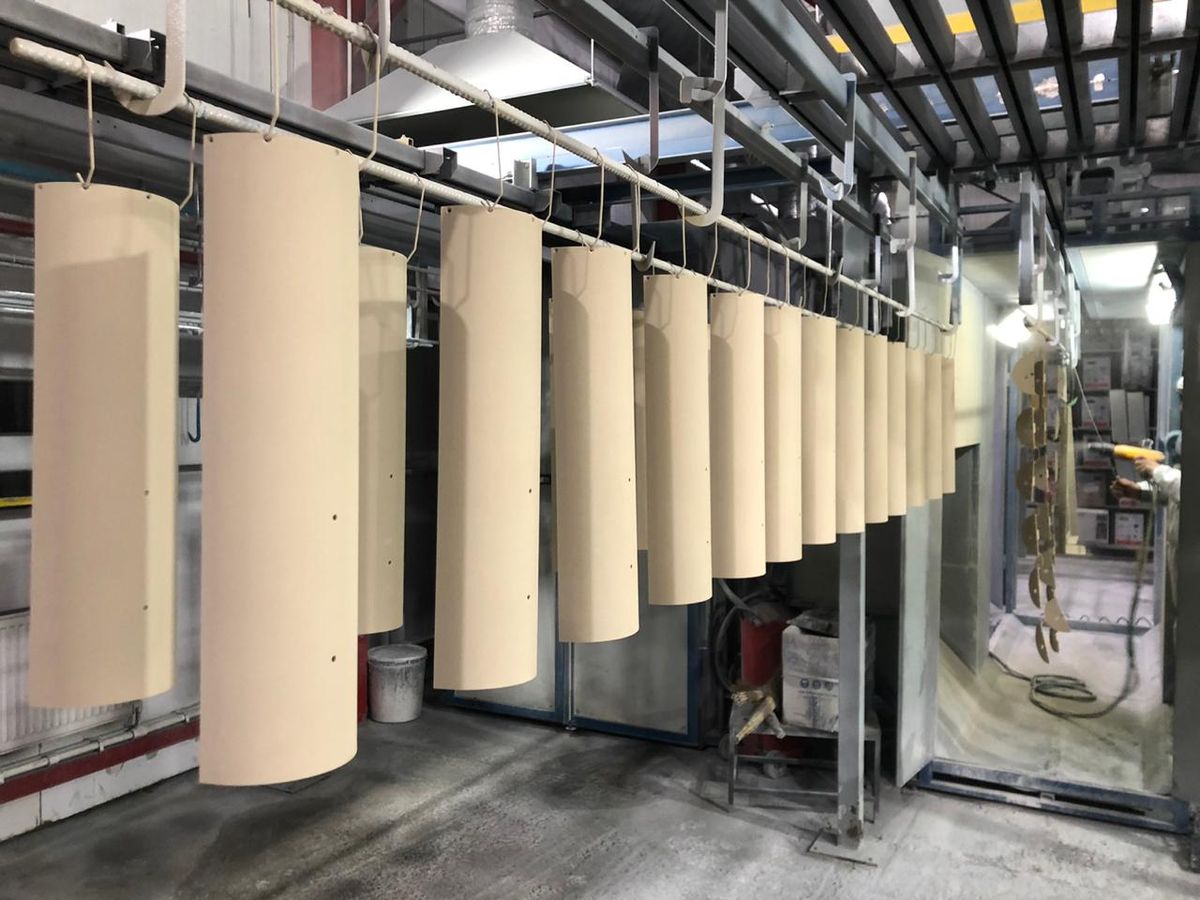

Крупногабарит — это ещё и вопрос геометрии камеры и подвески. Чем дальше пистолет от детали, тем выше риск, что частицы порошка (или капли краски) частично подсыхают в полёте, осаждаются уже с повышенной вязкостью и не растекаются. Поэтому на больших плоскостях требования к дистанции окраски (обычно 200–300 мм) и стабильности факела жёстче, чем на мелких деталях.
Сравнение методов устранения: порошковая и жидкая покраска
На практике подход к борьбе с дефектом зависит от типа ЛКМ. Для крупных изделий выбор между порошком и жидкой краской — это компромисс между технологичностью нанесения и возможностью исправления.
| Критерий | Порошковая покраска | Жидкая покраска |
| Толщина слоя | 60–80 мкм — оптимально; превышение гарантирует шагрень | Зависит от вязкости, но перелив даёт подтёки, а недолив — матовость |
| Ключевая регулировка | Профиль печи, соотношение рекуперата, размер частиц (D50) | Давление воздуха, выбор разбавителя (медленный/быстрый) |
| Исправление дефекта | Только перекрас (шлифовка снимает слишком много, до 50 мкм) | Теоретически — шлифовка + полировка, на практике для крупных деталей это крайне трудоёмко |
| Влияние размера детали | Критическое: разница прогрева края и центра — основные риски | Влияет на испарение: большая поверхность — выше потери растворителя |
То есть, если в жидкой окраске ещё можно попытаться «дожать» дефектный участок полировочной пастой, то в порошковой технологии это не работает. Слой толщиной 70 мкм просто не даёт запаса на механическое выравнивание без оголения металла.
Технологические причины — от подготовки до печи
Чтобы не гадать, почему на очередной партии ворот или корпуса оборудования проявилась шагрень, проще пройти по контрольным точкам. На практике 90 % случаев на крупных деталях сводятся к четырём группам причин.
Первое — состояние порошка и системы подачи. Если в рекуперате накопились агломераты или доля возвратного порошка превышает 20–30 %, средний размер частиц смещается в крупную фракцию. Такие частицы хуже заряжаются, хуже плавятся и дают зернистую структуру. Периодическое просеивание через сито №01 (остаток не более 1 %) — обязательная процедура.
Второе — температура поверхности детали до напыления. Если цех горячий, а заготовка ещё не остыла после сварки или пескоструя, и температура подложки превышает 35–40 °C, порошок начинает оплавление в момент касания, а не в зоне растекания. На выходе — толстый неравномерный слой с «коркой».
Третье — настройка печи полимеризации. Для массивных листов стандартный режим 180 °C х 15 минут часто не подходит: крупная деталь требует более плавного подъёма температуры, иначе края перегреваются, а середина не дополимеризуется. Это особенно актуально для листов толщиной от 6 мм.
Четвёртое — режим распыления. Слишком высокое напряжение и давление воздуха приводят к «обратной ионизации» — порошок отталкивается от заряженной поверхности, и слой получается рыхлым. Слишком низкое — к плохой атомизации и крупным каплям.
Что делать: алгоритм работы с дефектом на крупных изделиях
В производственной практике подход единый: не исправлять, а предотвращать. Но если «корка» уже проявилась на готовой детали, варианта два — перекрас или механическая доработка. Для крупных плоскостей перекрас дешевле, чем шлифовка на площади 10 м² — абразив уходит в ноль, а риск протереть слой до металла слишком высок. Поэтому в «Эль Металл» на этапе конструкторской подготовки и настройки линии используют следующий алгоритм:
- На входе: проверка партии порошка на гранулометрию (D50 не выше 40 мкм) и срок годности. Если фракция крупная — меняем поставщика или партию.
- Перед напылением: контроль температуры подложки — деталь должна быть не выше 30 °C. Для крупных листов вводят обязательную выдержку после пескоструя (от 30 минут до 2 часов в зависимости от массы).
- Настройка пистолетов: дистанция 200–250 мм, давление и напряжение — строго по карте настройки для данного типа порошка. Для больших плоскостей используют несколько распылителей с перекрытием факела, чтобы исключить «сухой» перенос.
- Корректировка печи: разрабатывают индивидуальный профиль нагрева для каждой группы деталей: более пологий подъём до 180 °C для листов толще 4 мм и удержание на пике не 15, а 20–25 минут, с замером температуры на поверхности (термопарами, а не по датчику печи).
- Контроль толщины: каждый час — замер толщиномером в 5–7 точках на контрольной детали. Целевой диапазон 60–80 мкм. При отклонении — корректировка времени напыления.
Этот подход даёт стабильное покрытие без шагрени даже на листах длиной до 6 метров.
Частые вопросы о «апельсиновой корке» на крупногабаритной покраске (FAQ)
На порошковых покрытиях — нет, слой слишком тонкий (60–80 мкм). Полировка снимет 10–15 мкм и откроет поры. На жидких двухкомпонентных составах теоретически можно, но на площади от 5 м² это неделя работы абразивом, и результат непредсказуем.
Какой процент рекуперата безопасен для гладкого покрытия?
Не более 20–25 % от общей массы смеси. При превышении растёт доля крупных частиц и загрязнений, что гарантирует шагрень.
Влияет ли цвет порошка на шагрень?
Косвенно — через пигменты. Светлые и яркие цвета требуют более тщательного растекания, так как дефект на них визуально заметнее. Но причины всегда технологические, а не «цветовые».
Чем опасна «корка» кроме эстетики?
Она снижает адгезию последующих слоёв, если покрытие многослойное, и уменьшает коррозионную стойкость в местах микровпадин — там тоньше эффективный слой защиты.
Почему на одной и той же детали «корка» может быть пятнами?
Из-за неравномерного прогрева: края нагреваются быстрее, середина — медленнее. В зонах перегрева — переполимеризация, в холодных — недополимеризация. Оба состояния дают разную вязкость и текстуру.
Когда стоит обращаться к подрядчику с полным циклом
Настройка процесса окраски крупных габаритов — это не про «включить пистолет и засыпать порошок». Это про управление десятком параметров одновременно: от качества флюидизации и заземления до профиля печи и контроля толщины. На небольших производствах часто нет ни толщиномера, ни возможности вести карту настроек под каждую партию. В таких случаях разумнее передать задачу тем, у кого это встроено в технологическую дисциплину. Компания «Эль Металл» отрабатывает крупногабаритную покраску на линии порошковой окраски с регулярным контролем гранулометрии и температурных карт для каждой серии деталей — это даёт предсказуемый результат без доработок.
