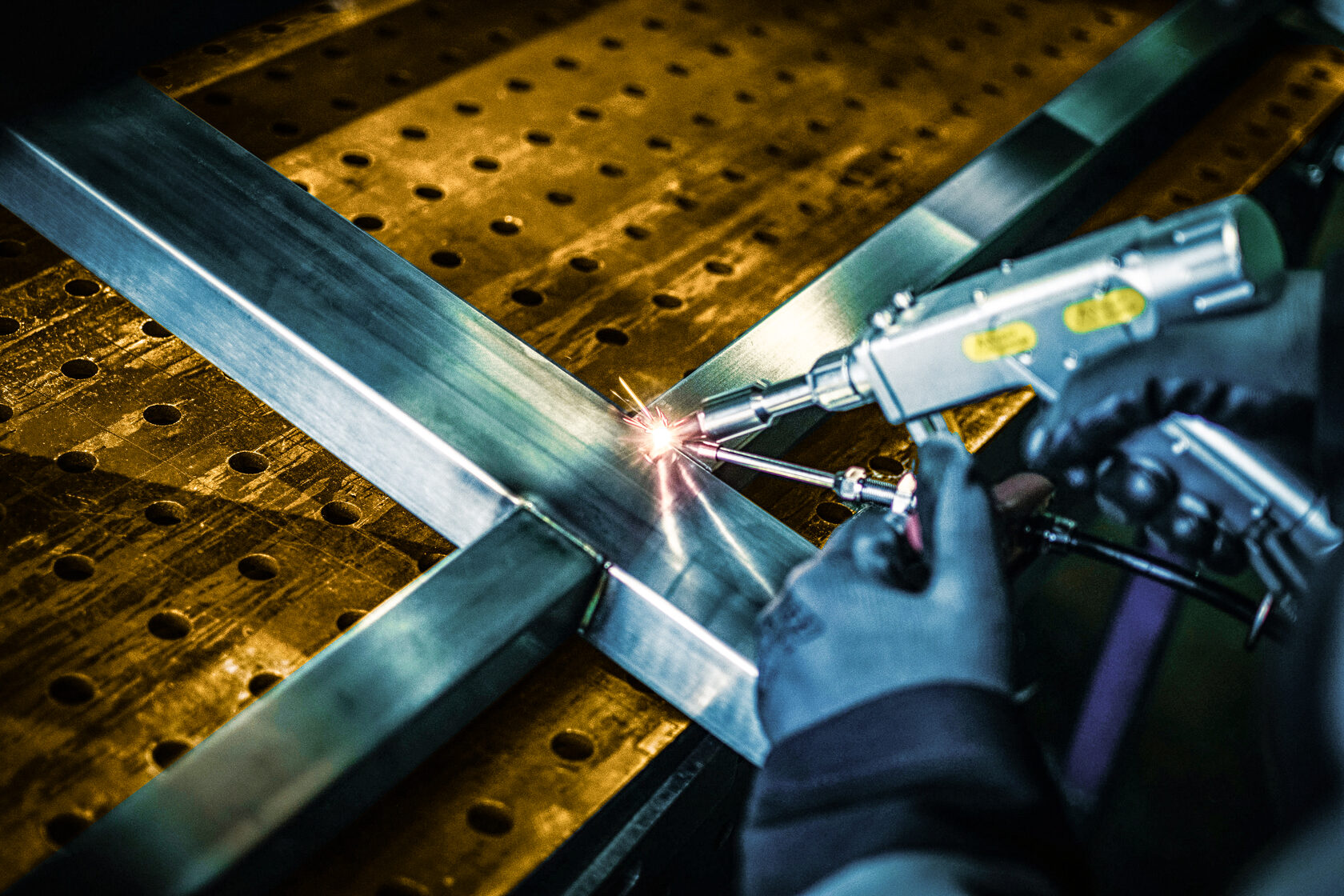

Сварочный кондуктор — это не просто вспомогательная рамка, а фундаментальный инструмент контроля геометрии, который определяет качество всей партии металлоконструкций. Ошибка в проектировании оснастки приводит к тому, что после расфиксации раму «ведет» из-за высвобождения внутренних напряжений. Инженерный центр «Эль Металл» применяет принципы «жесткой фиксации с учетом термического расширения», что позволяет свести поводки к нулю еще на этапе сборки.
Зачем нужен кондуктор и как он «держит» металл
Кондуктор решает две главные задачи: позиционирование деталей в пространстве и удержание их от тепловых перемещений. Однако «намертво» закрепленная деталь часто оказывается худшим решением, так как металл при нагреве неизбежно расширяется.
Функции грамотного кондуктора:
* Базирование: создание жестких точек опоры, которые исключают «гуляние» профиля в процессе наложения прихваток.
* Теплоотвод: встроенные в кондуктор медные или стальные элементы в местах сварки работают как радиаторы, забирая лишнее тепло и уменьшая зону термического влияния (ЗТВ).
* Компенсация расширения: подвижные прижимы или демпфирующие проставки, позволяющие металлу «дышать» при нагреве, не теряя при этом общей геометрии рамы.
Функции грамотного кондуктора:
* Базирование: создание жестких точек опоры, которые исключают «гуляние» профиля в процессе наложения прихваток.
* Теплоотвод: встроенные в кондуктор медные или стальные элементы в местах сварки работают как радиаторы, забирая лишнее тепло и уменьшая зону термического влияния (ЗТВ).
* Компенсация расширения: подвижные прижимы или демпфирующие проставки, позволяющие металлу «дышать» при нагреве, не теряя при этом общей геометрии рамы.
Принципы проектирования оснастки «Эль Металл»
При создании кондукторов для сложных рам мы руководствуемся правилами DFM (Design for Manufacturing):
1. Жесткость каркаса: основа кондуктора должна быть в 3–5 раз жестче самой свариваемой конструкции, чтобы исключить деформацию всей оснастки под нагрузкой.
2. Доступность для горелки: кондуктор должен обеспечивать беспрепятственный доступ к любому шву, чтобы сварщику не приходилось менять положение горелки или прерывать процесс.
3. «Плавающие» зажимы: использование рычажных прижимов с регулировкой усилия позволяет прижать деталь плотно, но оставить люфт для термического расширения, что критически важно для длинных рам.
4. Маркировка баз: все установочные точки должны иметь четкую нумерацию, чтобы оператор собирал узел в правильной последовательности.
1. Жесткость каркаса: основа кондуктора должна быть в 3–5 раз жестче самой свариваемой конструкции, чтобы исключить деформацию всей оснастки под нагрузкой.
2. Доступность для горелки: кондуктор должен обеспечивать беспрепятственный доступ к любому шву, чтобы сварщику не приходилось менять положение горелки или прерывать процесс.
3. «Плавающие» зажимы: использование рычажных прижимов с регулировкой усилия позволяет прижать деталь плотно, но оставить люфт для термического расширения, что критически важно для длинных рам.
4. Маркировка баз: все установочные точки должны иметь четкую нумерацию, чтобы оператор собирал узел в правильной последовательности.
Таблица: Выбор типа оснастки под задачи сварки
FAQ: ответы технолога
Почему раму «ведет» даже в кондукторе?
Скорее всего, кондуктор слишком жестко фиксирует детали в одной точке. При нагреве металлу некуда расширяться, и он «пучится» между точками крепления. Нужно добавить подвижные зажимы.
Какой зазор оставлять между деталью и кондуктором?
Зависит от стали. Для нержавейки зазор должен быть больше, так как коэффициент расширения выше. Обычно мы закладываем 0.5–1.0 мм на «тепловой люфт».
Почему кондуктор после 50 гибов стал «врать»?
Скорее всего, произошла термическая деформация самого кондуктора. Оснастка для серийного производства должна быть выполнена из толстостенного проката с ребрами жесткости и иметь защиту от брызг металла.
Скорее всего, кондуктор слишком жестко фиксирует детали в одной точке. При нагреве металлу некуда расширяться, и он «пучится» между точками крепления. Нужно добавить подвижные зажимы.
Какой зазор оставлять между деталью и кондуктором?
Зависит от стали. Для нержавейки зазор должен быть больше, так как коэффициент расширения выше. Обычно мы закладываем 0.5–1.0 мм на «тепловой люфт».
Почему кондуктор после 50 гибов стал «врать»?
Скорее всего, произошла термическая деформация самого кондуктора. Оснастка для серийного производства должна быть выполнена из толстостенного проката с ребрами жесткости и иметь защиту от брызг металла.
Проектирование оснастки от «Эль Металл»
Качественный кондуктор — это инвестиция в отсутствие брака. Инженерный центр «Эль Металл» проектирует и изготавливает сварочную оснастку под ключ, от анализа КД до внедрения на вашем производстве. Рассчитать стоимость проектирования: контрактное производство и инжиниринг от «Эль Металл»
