Протокол ОТК на заводе: контроль геометрии, допусков и взаимного расположения

Протокол ОТК фиксирует три группы параметров: отклонения формы (прямолинейность, плоскостность, круглость), отклонения размеров (линейные до 0,1 мм) и отклонения взаимного расположения (параллельность, перпендикулярность, позиционные допуски до ±0,2 мм). В металлообработке это означает, что технолог проверяет не только то, что деталь «похожа» на чертёж, но и: выдержана ли база — поверхность, от которой считаются остальные размеры; соответствуют ли отверстия позиционному допуску (например, осям на расстоянии 50 мм с допуском ±0,2); нет ли смещения сварных швов более 2 мм. Без этих трёх пунктов даже идеально вырезанная лазером деталь не встанет в узел.

Работа отдела технического контроля строится как трёхуровневая система. На входном контроле проверяют металл и комплектующие: соответствие марки стали сертификату, отсутствие расслоений и трещин в листе. Это та стадия, где брак можно отсечь до того, как он превратится в готовую деталь. В операционном контроле — после резки, гибки, сварки, покраски — проверяют каждый переход. И наконец, приёмный контроль: финальная проверка готового изделия, после которой оформляют протокол.

На практике это выглядит так: после лазерной резки контролёр берёт штангенциркуль и проверяет линейные размеры, а для отверстий — калибры-пробки. Если деталь идёт с гибкой, он проверяет угол и радиус, прикладывая шаблон или используя угломер. Для сварных соединений обязателен визуально-измерительный контроль (ВИК): шов осматривают на наличие трещин, пор, подрезов и наплывов. В спорных случаях прибегают к неразрушающему контролю — ультразвуку или магнитной дефектоскопии.

В сварочных цехах самая частая причина брака — трещины в швах и зоне термического влияния. Они возникают из-за неправильного режима сварки или неподготовленной кромки. Второй по частоте дефект — подрезы: углубления вдоль шва, которые снижают сечение и становятся концентраторами напряжений. ОТК это видит визуально и измеряет глубину щупом. При гибке листового металла частая проблема — пружинение: угол после гибки оказывается больше расчётного на 0,5–2 градуса. Контролёр проверяет угол угломером, и если отклонение выходит за допуск, деталь отправляют на правку или в брак. При лазерной резке — грат (заусенец) на нижней кромке и пережоги, особенно на толстом листе. На нержавейке пережог заметен по потемнению, на алюминии — по оплавлению кромки. Это видно невооружённым глазом, но для подтверждения контролёр может взять шлиф и посмотреть структуру.

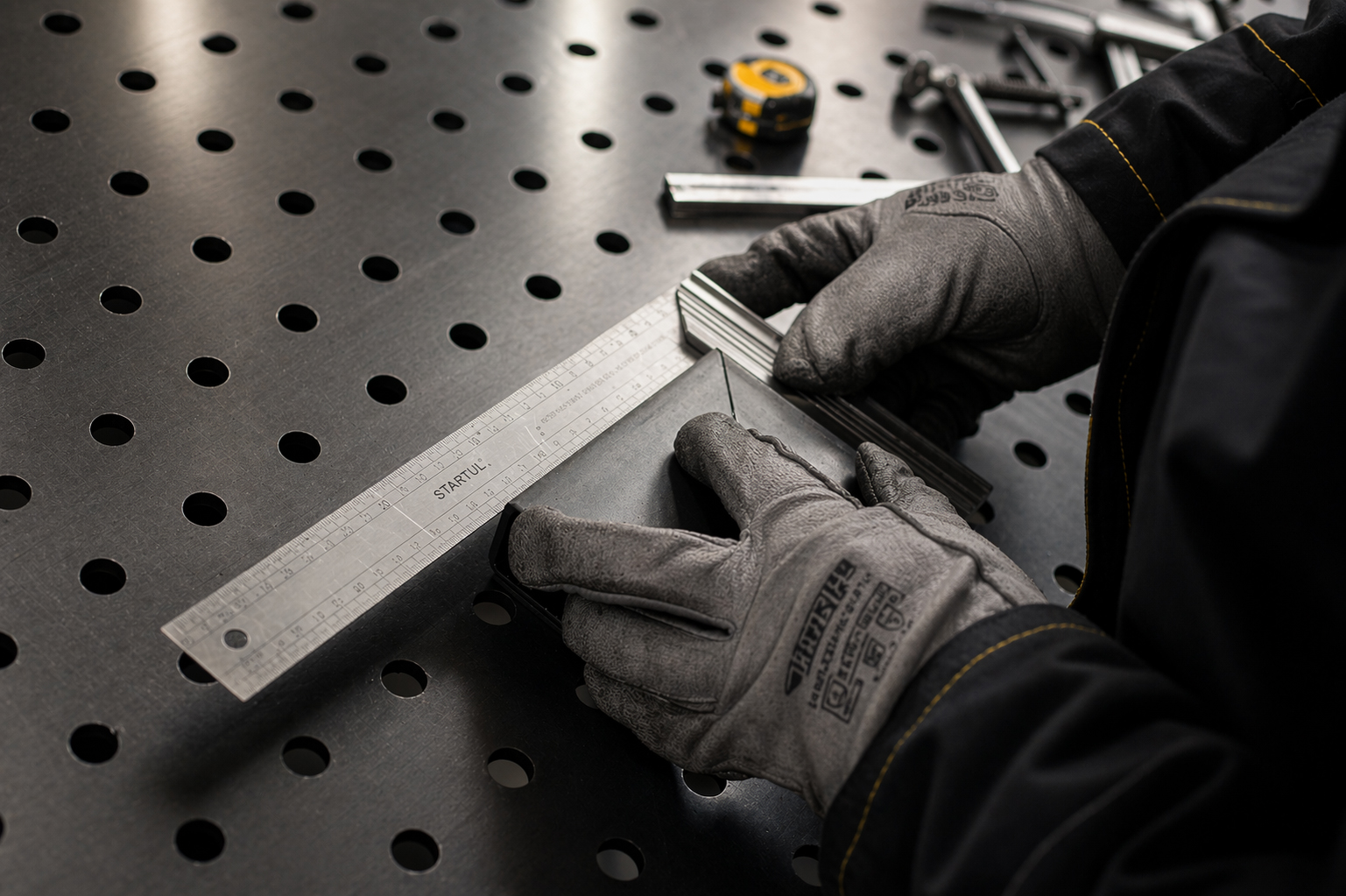

В основе нашей системы — принцип операционного контроля: проверка после каждого значимого перехода, а не только на выходе. После лазерной резки контролёр выборочно проверяет размеры отверстий и контуров штангенциркулем или калибром. Для серийных деталей используем кондукторы — приспособления, куда деталь должна встать без зазоров. Это позволяет проверить взаимное расположение всех отверстий за десять секунд, а не возиться с разметкой. После гибки проверяем углы на поверочной плите с помощью угломера и щупов. Сварные узлы — отдельная история: после визуального осмотра отправляем на контроль герметичности (например, облив водой или опрессовку воздухом, если изделие должно держать давление). Результаты каждого этапа заносятся в журнал операционного контроля. Если деталь не прошла — она маркируется красным и отправляется в изолятор брака, не смешиваясь с годными. Это не точечная проверка, а система, где каждый контролёр отвечает за свой участок.

Обязательно ли требовать протокол ОТК с замерами у подрядчика?
Если речь о партии более 10 штук или о детали с посадками (зазор/натяг) — обязательно. Протокол с цифрами — единственное доказательство, что размеры выдержаны. Без него при сборке выяснится, что отверстия не совпадают, и предъявить претензии будет нечем.

Какие документы должен выдать ОТК вместе с партией деталей?
Минимальный набор: сертификат на материал (входной контроль), протокол измерений геометрии (геодезический протокол или протокол размерного контроля) и заключение о годности. Для сварных узлов — протокол ВИК и, если требуется по чертежу, заключение неразрушающего контроля.

Что такое «зависимый допуск» и почему он важен для ОТК?
Это когда допуск на расположение отверстия зависит от его фактического диаметра. Если отверстие просверлено чуть больше — смещение оси разрешается чуть больше, потому что болт всё равно влезет. Это позволяет не браковать детали, которые в принципе собираются, и экономит до 5–10% производства. ОТК проверяет это калибрами, а не расчётом.

Может ли ОТК проверить сварной шов без разрушения детали?
Да, используется ультразвуковая дефектоскопия (УЗК) или магнитопорошковый контроль. Они показывают внутренние трещины и поры, не повреждая деталь. Но такие методы требуют сертифицированного оборудования и оператора — применяются по требованию чертежа.

Влияет ли порошковая покраска на результаты ОТК?
Прямо влияет: толщина покрытия 60–100 мкм меняет посадочные размеры. ОТК проверяет толщину покрытия толщиномером до покраски и после. Если не заложить припуск в чертеже — после покраски отверстия станут меньше, и болты не влезут. Поэтому мы всегда учитываем покрытие в допусках.
