Гибка листового металла без явных граней: инженерный подход к созданию плавных радиусов

Современный промышленный дизайн диктует свои правила: медицинское оборудование, защитные кожухи станков, терминалы самообслуживания и декоративные панели все чаще проектируются с плавными, обтекаемыми формами. Отход от агрессивных «острых» углов в пользу больших радиусов улучшает не только эстетику, но и аэродинамику, а также травмобезопасность изделий. Однако для технолога цеха металлообработки большой радиус — это серьезный вызов. Стандартная гибка пуансоном в V-образной матрице неизбежно создает жесткую локальную грань. Чтобы заставить толстый стальной лист плавно изогнуться по дуге, требуются совершенно иные технологические подходы. Инженерный центр «Эль Металл» раскрывает секреты создания идеальных радиусных поверхностей, где математическая точность ЧПУ встречается с законами сопротивления материалов.

Две стратегии получения «постепенного» радиуса

В зависимости от требований к внешнему виду изделия, бюджета и размера партии, мы применяем два принципиально разных метода формирования плавного изгиба:

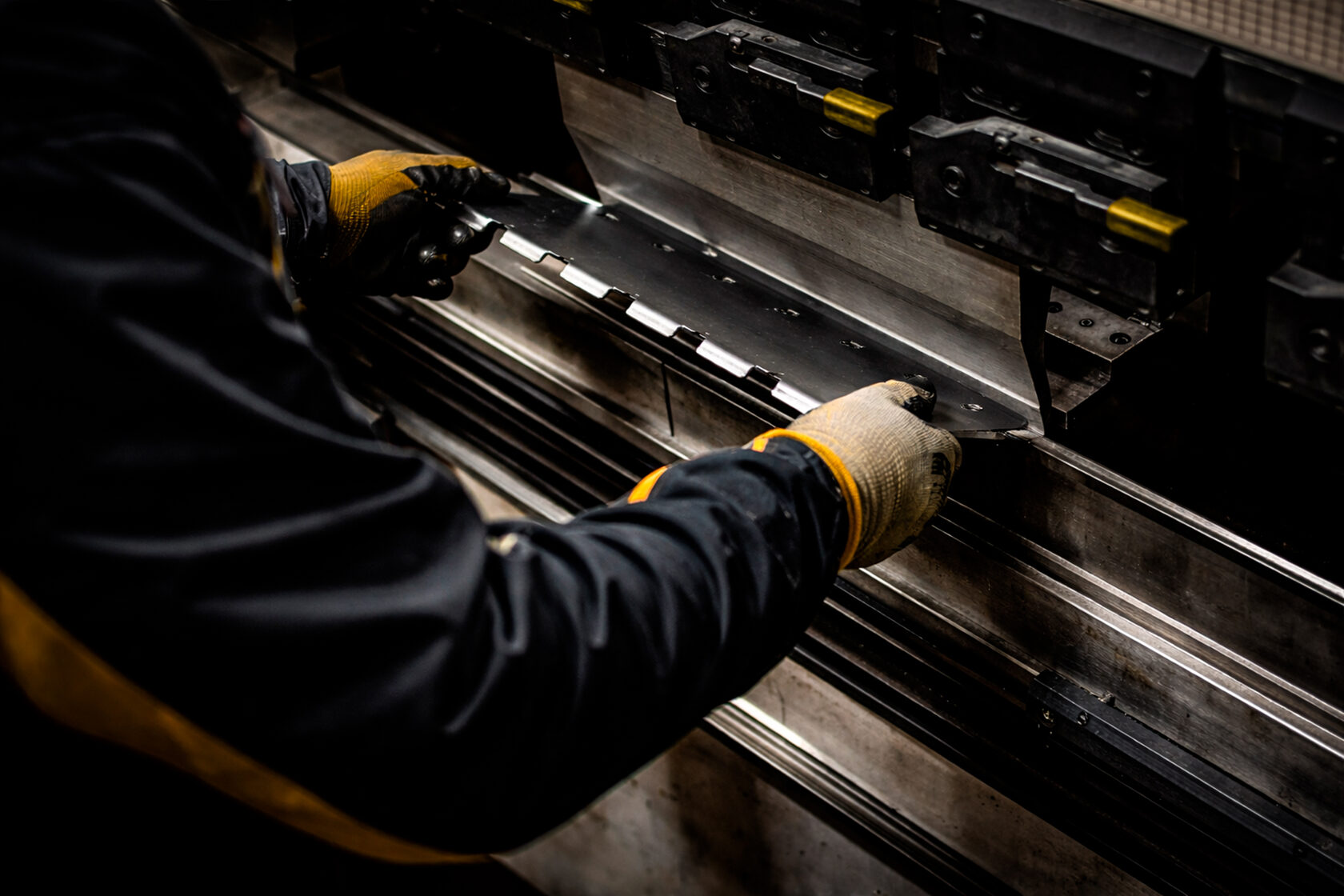

Полигональная (шаговая) гибка (Bump Bending): это метод математической аппроксимации. ЧПУ-пресс выполняет серию из десятков микро-гибов с очень маленьким шагом (например, через каждые 2–5 мм) и на небольшой угол. Сливаясь воедино, эти микро-грани визуально формируют плавную дугу. Главное преимущество этого метода — абсолютная универсальность. Имея стандартный гибочный инструмент, мы можем запрограммировать станок на любой радиус — от 20 до 500 мм. Качество поверхности здесь напрямую зависит от шага: чем он меньше, тем ровнее и плавнее получается итоговая дуга.
Гибка на специальном радиусном пуансоне: для изделий премиум-класса, где наличие даже микроскопических граней недопустимо (например, лицевые панели кухонной техники или эксклюзивные светильники), применяется специализированная оснастка. Вместо обычного клиновидного пуансона используется массивный инструмент с рабочим профилем строго заданного радиуса (например, R=30 мм или R=50 мм). Лист металла под огромным давлением облегает этот пуансон. Результат — безупречно гладкая, эстетичная поверхность, не требующая шлифовки и шпатлевки перед порошковой окраской.

Скрытые барьеры радиусной гибки: пружинение и развертка

Сформировать визуально красивый радиус — это только половина дела. Гораздо сложнее сделать так, чтобы деталь в итоге попала в заданные чертежом габариты. Радиусная гибка таит в себе несколько физических ловушек для неопытных конструкторов:

Экстремальное пружинение (Springback): чем больше радиус гиба по отношению к толщине металла, тем выше его упругая отдача. При гибке на радиус 50 мм лист может «отыграть» назад на 10–15 градусов после того, как пуансон поднимется. Инженеры «Эль Металл» используют прессы с интеллектуальными системами ЧПУ, которые рассчитывают угол перегиба (overbending) с учетом предела текучести конкретной партии металла. Станок гнет металл сильнее, чтобы после релаксации деталь приняла точную проектную форму.
Искажение К-фактора и математика развертки: при стандартной гибке на 90 градусов нейтральная линия металла (слой, который не растягивается и не сжимается) смещается предсказуемо. Однако при полигональной гибке или облегании большого радиусного пуансона К-фактор меняется нелинейно. Металл растягивается иначе. Если инженер ошибется в математике построения развертки, итоговые полки кожуха «уплывут» на несколько миллиметров, и деталь просто не сойдется при сборке с основным каркасом.
Распределение усилий: плавный изгиб распределяет нагрузку пресса на большую площадь листа. С одной стороны, это снижает риск появления трещин на внешнем слое. С другой — требует идеальной настройки системы бомбирования (антипрогиба) пресса, иначе на длинных деталях (от 2 метров) радиус получится неравномерным, образуя форму «сабли».

Таблица: Сравнение методов создания радиусных форм

Параметр	Полигональная (шаговая) гибка	Гибка радиусным пуансоном
Визуальное качество	Хорошее (грани заметны лишь вблизи или на отблеск)	Идеально гладкое (бесшовное скругление)
Гибкость производства	Высокая (можно получить любой радиус)	Низкая (радиус жестко привязан к инструменту)
Стоимость подготовки	Низкая (используется стандартный инструмент)	Высокая (требуется покупка спец. пуансонов)
Время выполнения	Дольше (станку нужно сделать много ударов)	Быстро (радиус формируется за один ход пресса)

FAQ: ответы главного технолога

Сильно ли заметны грани при шаговом (полигональном) гибе?
Если вы возьмете в руки неокрашенную деталь и посмотрите на нее под острым углом на свет, вы, безусловно, увидите легкую ребристость. Однако при настройке шага гиба в 1–2 мм и последующем нанесении плотной порошковой краски (особенно с фактурой «муар» или «шагрень») эти микро-грани становятся абсолютно неразличимыми для человеческого глаза. Для 95% промышленных кожухов этого качества более чем достаточно.

Почему использование радиусного пуансона удорожает партию?
Радиусный пуансон — это тяжелая, узкоспециализированная и дорогая оснастка. Инструмент R=30 мм может согнуть только радиус 30 мм. Если в вашем чертеже заложено пять разных радиусов, нам потребуется пять разных комплектов инструмента и время на многократную переналадку станка, что неизбежно увеличивает машинное время и конечную стоимость детали.

Зависит ли качество плавного радиуса от марки металла?
Напрямую. Например, нержавеющая сталь обладает высокой вязкостью и колоссальным эффектом пружинения. Полигональная гибка нержавейки или алюминиевых сплавов требует гораздо более глубокой корректировки программ ЧПУ и опыта оператора по сравнению с работой с обычной углеродистой сталью.

Безупречная эстетика металла от «Эль Металл»

Создание плавных форм — это высший пилотаж в листообработке, требующий мощного оборудования, дорогостоящей оснастки и филигранных математических расчетов. Инженерный центр «Эль Металл» помогает промышленным дизайнерам и инженерам воплощать в жизнь самые сложные концепты корпусных деталей, обеспечивая микронную точность и идеальный внешний вид каждого радиуса, независимо от толщины листа.
