Разработка КД от эскиза до паспорта: почему отказ от прочностных расчетов — это прямой путь к убыткам
В машиностроении и производстве металлоконструкций существует опасный тренд: попытка заказчика сэкономить на этапе инжиниринга. Заказы в стиле «сделайте по эскизу от руки» или «скопируйте вот эту деталь, только из металла потоньше» встречаются повсеместно. Однако проектирование — это не просто рисование красивых 3D-контуров в CAD-программе. Это создание точной физико-математической модели будущего изделия. Отказ от полноценных прочностных расчетов и выпуска профессионального пакета конструкторской документации (КД) превращает готовое изделие в мину замедленного действия. Конструкция может не выдержать циклических нагрузок, сломаться в точке концентрации напряжений или оказаться в два раза тяжелее и дороже в производстве, чем могла бы быть. Инженерный центр «Эль Металл» объясняет, почему полный цикл разработки КД — это не бюрократия, а ваша главная страховка от производственных и финансовых катастроф.
Анатомия качественного инжиниринга: этапы разработки КД
- Концептуальное проектирование и 3D-моделирование: мы создаем полноценный «цифровой двойник» сборки. На этом этапе виртуально проверяется кинематика подвижных узлов, выявляются коллизии (пересечения геометрии) и анализируется доступность крепежа для инструмента слесаря-сборщика.
- Прочностные расчеты (FEA - метод конечных элементов): это сердце современного инжиниринга. Мы виртуально нагружаем модель рабочими и пиковыми нагрузками. Алгоритмы показывают «красные зоны» — места критической концентрации напряжений, где металл может порваться или необратимо деформироваться. Это позволяет локально усилить конструкцию (добавить косынки или ребра жесткости), не утяжеляя все изделие целиком.

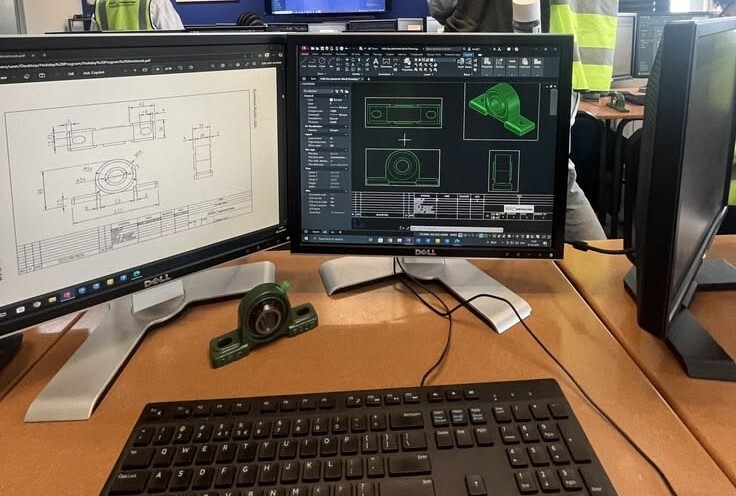

- Выпуск рабочих чертежей по ЕСКД: 3D-модель не идет напрямую в цех. Операторам ЧПУ, токарям и сварщикам нужны чертежи с жестко заданными допусками, квалитетами посадок, шероховатостями поверхностей и катетами сварных швов. Без этих данных производство сделает деталь «на свое усмотрение».
- Паспортизация: разработка руководств по эксплуатации, ТУ и паспорта изделия — финальный аккорд, легализующий вашу продукцию для рынка.
Цена ошибки: скрытые риски проектирования «на глаз»
- Перетяжеление конструкции (Овер-инжиниринг): боясь, что деталь сломается, проектировщик без расчетов закладывает лист толщиной 10 мм там, где по физике процесса достаточно 4 мм, усиленных правильным гибом. В результате вы переплачиваете сотни тысяч рублей за избыточный металлопрокат и получаете неподъемное изделие.
- Аварийное разрушение и усталость металла: конструкция может отлично выдерживать статический вес, но разрушиться от микровибраций (например, рама насосной станции или конвейера). Без расчета циклических нагрузок предсказать усталостный излом металла невозможно.
- Брак на этапе монтажа: детали, спроектированные без учета допусков на гибку (К-фактор) и тепловых усадок при сварке, просто не соберутся. В цехе выяснится, что отверстия не совпадают на 5 миллиметров. Итог — переделка партии или кустарная доработка деталей болгаркой и кувалдой.
Таблица: Стоимость исправления ошибки на разных этапах
FAQ: экспертные ответы технолога
Да. Паспорт изделия — это не просто бумажка для продажи, это основной юридический документ, подтверждающий, что оборудование безопасно. В случае травмы на производстве или проверки Ростехнадзора, отсутствие паспорта с прочностными расчетами сделает руководство предприятия напрямую виновным в инциденте.
Можно ли спроектировать деталь по аналогии с чужим изделием без расчетов?
Категорически не рекомендуется. Внешне идентичные изделия могут работать в совершенно разных условиях (разная температура, агрессивность среды, характер рывков). Более того, вы не знаете, какой сплав использовал производитель оригинала. Копирование формы без понимания физики — гарантия поломки.
Как именно прочностной расчет (FEA) помогает сэкономить деньги?
С помощью топологической оптимизации. Программа показывает зоны, которые не несут никакой функциональной нагрузки. Мы вырезаем из этих зон лишний металл (делаем облегчающие окна, уменьшаем толщину стенки). В серийном производстве снижение веса детали даже на 15% дает колоссальную экономию на закупке сырья.
Комплексный инжиниринг в «Эль Металл»
Мы не рисуем эскизы — мы создаем надежные инженерные решения с математически доказанной прочностью. Инженерный центр «Эль Металл» берет на себя полный цикл ответственности за разработку конструкторской документации: от первой линии в САПР и моделирования конечных элементов до оформления финального паспорта изделия и запуска в серийное производство.
