Собрать сварную раму с диагоналями, которые сходятся в допуске ±1,5 мм на метр длины, без кондуктора можно, но только если готов потратить время на постоянные промеры и перехваты. Кондуктор для сварки — это не просто приспособление для удобства, а единственный способ гарантировать геометрию при серийной или даже мелкосерийной сборке. В промышленности для рамных конструкций используют либо жёсткие кондукторы на плите, либо стапели с кантовкой — разница в габаритах и возможности поворота изделия . В домашней мастерской или небольшом цехе большинство задач по сварке прямоугольных рам из профильной трубы сечением до 60×40 мм и длиной до 2 м закрывает кондуктор, собранный из подручного металлопроката. Дальше — о том, из чего его сделать, какие ошибки ломают геометрию и почему последовательность сварки важнее самого кондуктора.
Зачем нужен кондуктор при сварке рамы
Как устроен кондуктор для сварки рам: три основных элемента
Базовый каркас. Основание — чаще всего прямоугольник из трубы 60×40 или 80×40 с толщиной стенки не менее 3 мм. Каркас должен быть жёстче собираемой рамы, иначе он сам деформируется от сварки. Для рам длиной до 1,5 м можно использовать стальной лист толщиной от 8 мм.
Упоры. Элементы, которые задают положение деталей. На углах — вертикальные пластины или обрезки уголка, в которые упираются торцы профильных труб. На длинных сторонах — горизонтальные упоры для фиксации труб по плоскости. Важно: упоры должны быть жёстко приварены к каркасу и не смещаться от ударов при затяжке прижимов. В промышленных кондукторах упоры калят или ставят закалённые пластины — на один сезон в небольшом цехе достаточно качественного прихвата, но регулярно проверять геометрию нужно обязательно.

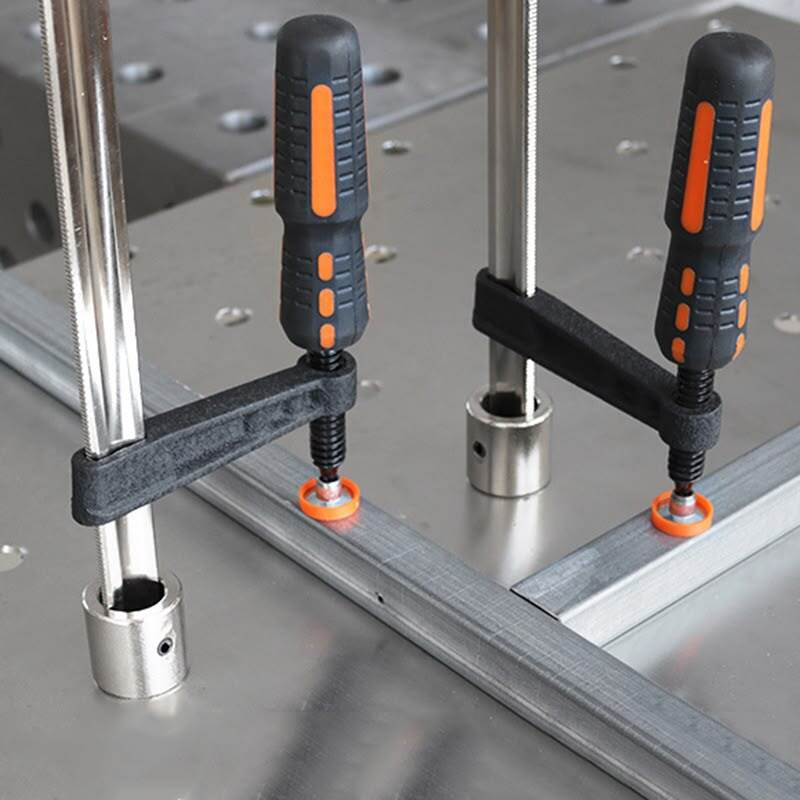

Прижимы. Механизмы, которые фиксируют деталь к упорам. Самый простой вариант — резьбовая шпилька с гайкой и рукояткой, вваренная в гайку-направляющую. Прижимы ставят на каждый угол и на середины длинных сторон. Если прижимов мало, трубы смещаются во время сварки — это одна из самых частых причин ухода диагоналей.
Сравнение типов кондукторов для сборки рам
| Тип кондуктора | Для какой рамы | Фиксация | Сложность изготовления | Точность |
| Угловой (одна плоскость) | Створки, небольшие рамки до 1 м | Прихватки, струбцины | Низкая — из обрезков уголка | Средняя: ±1,5° |
| Плитный (горизонтальный) | Прямоугольные рамы до 2×2 м | Упоры + резьбовые прижимы | Средняя — нужна ровная плита | Высокая: ±1 мм на диагональ |
| Стапель с кантовкой | Рамы от 2 м и пространственные узлы | Пневматика или гидравлика | Высокая — проектирование под задачу | Очень высокая: ±0,5 мм |
Угловые кондукторы из обрезков уголка — самый быстрый вариант для разовых работ. Но для рам, которые несут нагрузку (например, станина станка или каркас конвейера), нужен плитный кондуктор с жёсткой базой. Стапель — уже следующий уровень: он позволяет кантовать раму, варить швы в нижнем положении и экономить до 30% времени .
Собираем кондуктор своими руками: пошаговая схема
Шаг 1 — основание. Берём лист стали 1500×1000 мм, толщина 6–8 мм. Если листа нет, свариваем прямоугольник из швеллера №8 или профильной трубы 80×40. Задача — получить ровную плоскость. Проверяем диагонали и уровнем — перепадов по плоскости быть не должно.
Шаг 2 — разметка. Раскладываем на плите четыре трубы будущей рамы. Выставляем по угольнику, сверяем диагонали. Разница не более 1 мм. Обводим трубы маркером по внешнему контуру — это посадочные места.
Шаг 3 — упоры. По разметке привариваем упоры. На каждый угол — по два вертикальных куска уголка 40×40 или пластины 50×50 мм, приваренных к плите. Между внутренними плоскостями упоров должно быть расстояние ровно под наружный размер трубы. Для профиля 40×20, положенного плашмя, расстояние по ширине — 40 мм. Упоры должны быть строго перпендикулярны друг другу — проверяем угольником.
Шаг 4 — прижимы. Варим направляющие гайки для резьбовых прижимов. Можно использовать стандартные гайки М12–М16, приваренные к пластине, которая крепится к основанию. Или сделать прижимы из болтов с рукоятками. Прижимы должны зажимать трубу не к плите (это не даёт точной фиксации по двум осям), а к упорам — прижимать горизонтально, в направлении угла.
Шаг 5 — проверка. Закладываем трубы в упоры, зажимаем прижимами. Проверяем диагонали: разница допускается не более 0,5 мм при замере рулеткой. Если больше — регулируем положение упоров и перевариваем. Если всё сошлось, кондуктор готов к работе.
Типичные ошибки при изготовлении и работе с кондуктором
- Слабый каркас: основание гнётся от веса деталей или под нагрузкой прижимов. Кондуктор должен быть минимум вдвое жёстче свариваемой рамы. Для рам из трубы 40×20 основание — минимум лист 6 мм или швеллер №8.
- Упоры только на углах: на длинных сторонах рамы (более 1,5 м) прогибаются даже прихваченные трубы. Нужны промежуточные упоры и прижимы по центру каждой длинной стороны.
- Прихватки без контроля: если приваривать сразу по всему периметру, кондуктор не спасёт — ведёт от тепловых напряжений. Правильная последовательность: прихватки по диагонали (один угол — противоположный), потом промежуточные, затем проверка диагоналей, и только потом провар.
- Не предусмотрен съём: после сварки детали прихватываются к упорам брызгами. Нужно либо оставлять зазор между упором и трубой 1–2 мм, либо использовать съёмные вставки. Иначе после первой же рамы кондуктор превращается в монолит.
- Магнитные угольники на постоянных магнитах: нормально для прихватки, но не для кондуктора. Магниты притягивают окалину, дают смещение по плоскости и со временем теряют силу. Для кондуктора — только механическая фиксация.
Как выбрать конструкцию кондуктора под свою задачу
Для подавляющего большинства задач в небольшом цехе или мастерской хватает плитного кондуктора с резьбовыми прижимами. Его изготовление занимает день, материалы — обрезки профиля и листовой металл, которые в любом производстве есть. Главное — не торопиться с упорами и проверить диагонали до первой приварки. Переделать проще на стадии сборки оснастки, чем править уже сваренную раму.
Частые вопросы о сварочных кондукторах (FAQ)
Можно ли обойтись без кондуктора, если варить раму на прихватках по угольнику?
Можно, если рама небольшая (до 1 м) и требования по геометрии не жёсткие. Но при длине более 1,5 м и нагрузке на конструкцию — нет. Прихватки не обеспечивают жёсткость при сварке, усадка швов даёт перекос, который потом не исправить.
Какой допуск по диагоналям считается приемлемым?
Для бытовых конструкций — разница до 3 мм на диагональ в 2 м. Для промышленных рам (конвейеры, станки) — не более 1,5 мм на метр длины. Если кондуктор настроен правильно, на этапе прихваток разница должна быть 0,5–1 мм.
Из какой стали делать кондуктор?
Обычная конструкционная сталь Ст3 или Ст20. Толщина зависит от габаритов: для рам до 1,5 м — лист 6 мм, для рам до 2,5 м — лист 10–12 мм или швеллер №10–12. Упоры лучше делать из уголка с полкой не менее 40 мм.
Что делать, если кондуктор повело от сварки?
Это значит, что каркас кондуктора недостаточно жёсткий или сварен без учёта усадки. Решение — переварить каркас с усилением косынками и проверить плоскость. Если править нечем — срезать упоры и переразмечать заново.
Сварка рамных конструкций — от кондуктора до готового изделия
Кондуктор — это инструмент, который переводит сварку рам из разряда «повезло — не повело» в разряд управляемого технологического процесса. При грамотной оснастке и соблюдении последовательности сварки диагонали сходятся с точностью до миллиметра, а повторяемость партии обеспечивает предсказуемый результат. Если задача требует не только геометрии, но и расчёта конструкции, подбора материала и контроля всех этапов — от резки до покраски, — в таких случаях инженеры проектируют оснастку и технологию под конкретное изделие. Компания «Эль Металл» занимается инжинирингом под проект и производством металлоконструкций полного цикла: от чертежа до сваренной и окрашенной рамы, без передачи этапов субподрядчикам.
