Грат и облой на деталях после лазерной резки — это застывший расплав металла на нижней кромке реза, который образуется из-за неправильных параметров резки. Основные причины: слишком высокая скорость, неверное положение фокуса луча (слишком высоко или низко) и недостаточное давление вспомогательного газа. Удаление грата ведёт к дополнительным затратам: на механическую зачистку каждой детали уходит от 30 секунд до 5 минут ручного труда, что для партии в 1000 штук выливается в смену работы слесаря-зачистщика. Поэтому выбор между зачистным станком и галтовкой — это, по сути, выбор между механизированной обработкой каждой детали поштучно и автоматизированной обработкой целой партии за один цикл, но с ограничениями по геометрии и габаритам.
Почему появляется грат: механика дефекта
При лазерной резке луч плавит металл, а вспомогательный газ выдувает расплав из зоны реза. Если газ не справляется, расплав застывает на нижней кромке — образуется грат. Конкретные сценарии возникновения дефекта:
- Скорость резки слишком высокая: луч не успевает полностью проплавить металл на нижней кромке, и расплав выдувается не полностью. Снижение скорости на 5–10 % обычно решает проблему.
- Фокус смещён вверх: пятно луча расширяется, энергия на нижней кромке падает — грат получается каплевидным, с гладкой поверхностью. Решение — опустить фокус.
- Фокус смещён вниз: луч начинает резать шире в верхней части, на нижней кромке появляется грат с крошками и выбоинами. Решение — поднять фокус.
- Давление газа ниже расчётного: расплав не выдувается, особенно на толстых листах. Проверьте вентиль и настройки давления на регуляторе.
Зачистные станки: поштучная обработка с сохранением геометрии
Зачистные станки (их ещё называют шлифовальными зачистными станками или дебурровочными машинами) — это оборудование для механической обработки кромки детали абразивной лентой или щётками. Деталь подаётся через ролики, лента или щёточный вал снимают грат с верхней и нижней кромок за один проход.
Для деталей из листового металла после лазерной резки применяют широколенточные зачистные станки с шириной обработки от 300 до 1600 мм. У них несколько рабочих станций: сначала абразивная лента снимает основной грат и окалину, затем щёточная секция скругляет кромку и убирает мелкие заусенцы. Скорость обработки на таком станке — до 5–10 м/мин, то есть деталь проходит через станок за несколько секунд.

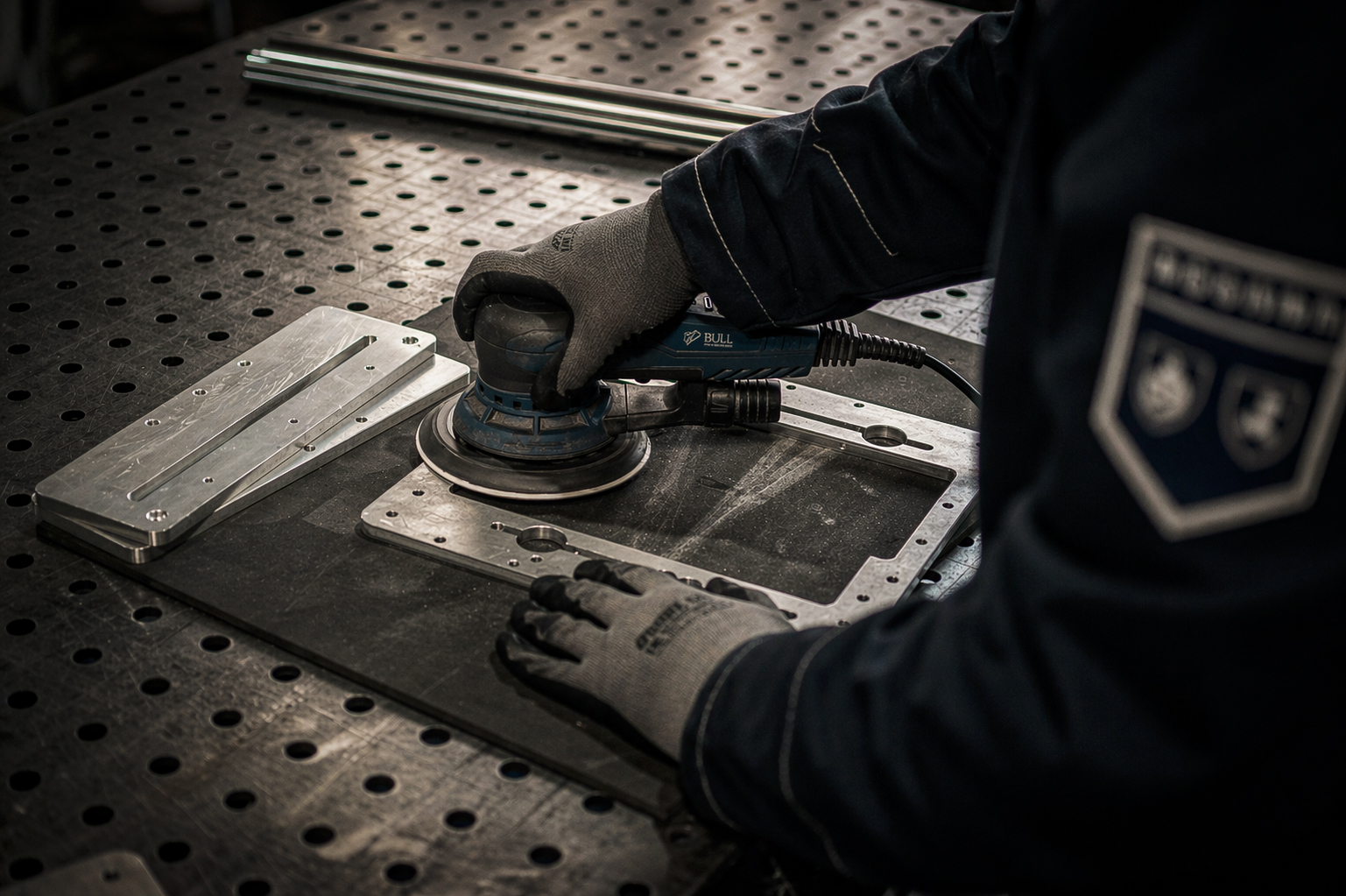

Главное ограничение зачистных станков — они работают только с плоскими деталями. Если у детали есть отверстия, пазы или сложный рельеф, лента или щётка не достанут до внутренних кромок. Их обрабатывают либо ручным инструментом (напильник, пневматическая бормашина), либо отдают на галтовку. Второе ограничение — для сложных контуров с большим количеством внутренних вырезов производительность падает: деталь приходится переориентировать или обрабатывать в несколько проходов.
Для деталей из листового металла после лазерной резки применяют широколенточные зачистные станки с шириной обработки от 300 до 1600 мм. У них несколько рабочих станций: сначала абразивная лента снимает основной грат и окалину, затем щёточная секция скругляет кромку и убирает мелкие заусенцы. Скорость обработки на таком станке — до 5–10 м/мин, то есть деталь проходит через станок за несколько секунд.
Главное ограничение зачистных станков — они работают только с плоскими деталями. Если у детали есть отверстия, пазы или сложный рельеф, лента или щётка не достанут до внутренних кромок. Их обрабатывают либо ручным инструментом (напильник, пневматическая бормашина), либо отдают на галтовку. Второе ограничение — для сложных контуров с большим количеством внутренних вырезов производительность падает: деталь приходится переориентировать или обрабатывать в несколько проходов.
Галтовка: партионная обработка в среде абразивных тел
Галтовка — это процесс обработки деталей в рабочей камере вместе с абразивными телами и жидкостью (или без неё). Детали и тела приводятся в движение: в барабане — вращением, в виброгалтовке — колебаниями рабочей чаши с частотой 1500–3000 об/мин. За счёт относительного перемещения абразивные тела снимают грат, притупляют острые кромки и выравнивают шероховатость по всей поверхности детали, включая отверстия и пазы.
Экспериментальное исследование для деталей из нержавеющей стали после лазерной резки показало: обработка в лотковой виброгалтовке в течение 180 минут (мокрое галтование, частота 1500 об/мин, объём камеры 60 л) полностью удаляет наплывы и восстанавливает форму отверстий. Торец детали после галтовки становится равномерно матовым, без пилообразного профиля и оплавлений.
Основные параметры галтовки:
Главное ограничение галтовки — размер детали: крупные листовые детали (например, корпуса шкафов) в барабан или виброчашу не поместятся. Для них — только зачистной станок или ручная обработка.
Экспериментальное исследование для деталей из нержавеющей стали после лазерной резки показало: обработка в лотковой виброгалтовке в течение 180 минут (мокрое галтование, частота 1500 об/мин, объём камеры 60 л) полностью удаляет наплывы и восстанавливает форму отверстий. Торец детали после галтовки становится равномерно матовым, без пилообразного профиля и оплавлений.
Основные параметры галтовки:
- Тип оборудования: барабанные (простые, дёшевые, но долгие и с неравномерной обработкой сложных деталей), вибрационные (лотковые и торообразные, производительнее в 1,5 раза для торов) , потоковые (заготовка зажимается в держателе и опускается в поток абразива, достигается шероховатость Ra 0,01 мкм).
- Галтовочные тела: форма и размер подбираются под деталь. Шары — для полировки и удаления крупного грата на простых деталях, конусы и призмы — для пазов и отверстий.
- Режим: сухая галтовка — для дерева и полимеров, мокрая — для металлов (вода смывает стружку и увеличивает коррозионную стойкость).
- Время обработки: от 30 минут до 3–4 часов в зависимости от размера партии, материала и требуемой шероховатости.
Главное ограничение галтовки — размер детали: крупные листовые детали (например, корпуса шкафов) в барабан или виброчашу не поместятся. Для них — только зачистной станок или ручная обработка.
Сравнение зачистных станков и галтовки: что выбрать
| Параметр | Зачистной станок (широколенточный) | Галтовка (вибрационная) |
| Принцип обработки | Абразивная лента или щётки — поштучно, за один проход | Абразивные тела в движении — партией, за один цикл |
| Геометрия деталей | Только плоские листовые детали, без глубоких пазов и внутренних отверстий | Любая геометрия, включая пазы, отверстия, сложный рельеф |
| Максимальный размер детали | До 1600 мм по ширине, практически любая длина (роликовая подача) | Ограничен объёмом рабочей камеры (обычно до 400–600 мм по наибольшему размеру) |
| Время обработки | Несколько секунд на деталь (высокая производительность для плоских деталей) | 30–180 минут на партию (низкая производительность по времени цикла, но высокая — по количеству деталей за цикл) |
| Качество обработки | Удаляет грат с кромок, скругляет края. Шероховатость — после щёточной секции до Ra 1–2 мкм | Удаляет грат со всей поверхности, притупляет все острые кромки, выравнивает шероховатость — до Ra 0,1–0,2 мкм |
| Сложность автоматизации | Высокая — встраивается в линию, совместима с роботизированной загрузкой | Средняя — партионная загрузка, но современные системы PULSFINISH позволяют встраивать в поточные линии |
| Типичные отрасли | Производство корпусов, шкафов, элементов каркаса, листовых деталей | Автомобилестроение, ювелирное производство, медицина, мелкие и средние детали сложной формы |
Как выбрать: алгоритм для инженера
Если ваша задача — обработка партии плоских листовых деталей (корпуса, панели, элементы каркаса), и вам важна производительность, ответ однозначен: зачистной станок. Он встраивается в линию после лазера, не требует переналадки на типоразмер, даёт предсказуемый результат за секунды.
Если детали небольшие, имеют сложную геометрию (отверстия, пазы, вырезы) или вы производите их в партиях от сотен штук, и вам нужно обработать всю поверхность, а не только кромку — ответ: галтовка. Детали засыпаются в камеру, через час-два выгружаются чистыми, с притупленными кромками и равномерной шероховатостью.
Промежуточный вариант — ручная зачистка на зачистном станке с последующей галтовкой для удаления грата в труднодоступных местах. Это удорожает процесс, но иногда оправдано, если геометрия детали не позволяет использовать только один метод.
Если деталь крупная (например, больше 600 мм в наибольшем измерении) — только зачистной станок или ручная обработка. Галтовка таких деталей либо невозможна физически, либо требует специального оборудования, которое есть не у всех поставщиков.
Если детали небольшие, имеют сложную геометрию (отверстия, пазы, вырезы) или вы производите их в партиях от сотен штук, и вам нужно обработать всю поверхность, а не только кромку — ответ: галтовка. Детали засыпаются в камеру, через час-два выгружаются чистыми, с притупленными кромками и равномерной шероховатостью.
Промежуточный вариант — ручная зачистка на зачистном станке с последующей галтовкой для удаления грата в труднодоступных местах. Это удорожает процесс, но иногда оправдано, если геометрия детали не позволяет использовать только один метод.
Если деталь крупная (например, больше 600 мм в наибольшем измерении) — только зачистной станок или ручная обработка. Галтовка таких деталей либо невозможна физически, либо требует специального оборудования, которое есть не у всех поставщиков.
Как решают задачу инженеры «Эль Металл»
На предприятии «Эль Металл» обработку деталей после лазерной резки строят на принципе разделения потоков. Для плоских листовых деталей без сложных вырезов — зачистной станок с двумя рабочими станциями: абразивная лента и щёточная секция. Это даёт удаление грата и скругление кромки за 5–10 секунд на деталь. Для партий с большим количеством внутренних вырезов или сложной геометрией — используют виброгалтовку с подбором галтовочных тел по форме и размеру под конкретную деталь.
Галтовка запускается после того, как инженеры рассчитывают режим: для деталей из углеродистой стали — мокрое галтование с водой и ингибитором коррозии, время 60–120 минут. Для нержавеющей стали — аналогично, но с контролем, чтобы не перешлифовать поверхность, поскольку нержавейка чувствительна к наклёпу. Алюминий галтуют с мягкими телами (пластиковыми), чтобы не повредить поверхность. Если деталь среднего размера, но с множеством кромок, инженеры «Эль Металл» могут предложить комбинированный вариант: прогон на зачистном станке для снятия основного грата и галтовку для финишной обработки всей поверхности.
Такой подход — не универсальное решение для всех, а подбор технологии под геометрию, материал и объём партии. Иногда галтовка даёт выигрыш в 3–4 раза по трудозатратам по сравнению с ручной зачисткой и в 1,5–2 раза — по сравнению с зачистным станком при сложной геометрии. В других случаях зачистной станок оказывается быстрее и дешевле.
Галтовка запускается после того, как инженеры рассчитывают режим: для деталей из углеродистой стали — мокрое галтование с водой и ингибитором коррозии, время 60–120 минут. Для нержавеющей стали — аналогично, но с контролем, чтобы не перешлифовать поверхность, поскольку нержавейка чувствительна к наклёпу. Алюминий галтуют с мягкими телами (пластиковыми), чтобы не повредить поверхность. Если деталь среднего размера, но с множеством кромок, инженеры «Эль Металл» могут предложить комбинированный вариант: прогон на зачистном станке для снятия основного грата и галтовку для финишной обработки всей поверхности.
Такой подход — не универсальное решение для всех, а подбор технологии под геометрию, материал и объём партии. Иногда галтовка даёт выигрыш в 3–4 раза по трудозатратам по сравнению с ручной зачисткой и в 1,5–2 раза — по сравнению с зачистным станком при сложной геометрии. В других случаях зачистной станок оказывается быстрее и дешевле.
Частые вопросы о зачистных станках и галтовке (FAQ)
Можно ли галтовкой обработать деталь толщиной 20 мм после лазерной резки?
Да, если деталь помещается в рабочую камеру. Толщина не ограничение — ограничен габарит. Время обработки может увеличиться до 3–4 часов из-за большего объёма снимаемого материала. Для таких толстых деталей чаще используют зачистные станки или механическую обработку на фрезере.
Что дешевле: купить зачистной станок или отдать детали на галтовку подрядчику?
Зачистной станок окупается при объёме плоских деталей от 5000–10 000 штук в месяц. Галтовка выгоднее как услуга при партиях от 100 штук сложной геометрии, если у вас нет постоянного объёма. Сравните: час работы зачистного станка — около 50–100 деталей, час галтовки — 200–500 мелких деталей за цикл.
Удаляет ли галтовка окалину после термической резки?
Да, но с окалиной после плазменной резки галтовка работает хуже, чем зачистной станок с абразивной лентой. Для таких деталей обычно сначала идёт зачистка на ленточном станке, затем — галтовка для финиша.
Влияет ли галтовка на точность размеров?
Да, снимает до 0,05–0,1 мм с поверхности в зависимости от времени и абразивности тел. Поэтому для деталей с жёсткими допусками (например, посадочные места) закладывают припуск или обрабатывают после галтовки на чистовом оборудовании.
Можно ли автоматизировать загрузку в галтовку?
Современные потоковые галтовочные станки (технология SF) позволяют встраивать автоматическую загрузку и выгрузку в поточную линию. Время цикла при этом сокращается до 1–5 минут на партию.
Да, если деталь помещается в рабочую камеру. Толщина не ограничение — ограничен габарит. Время обработки может увеличиться до 3–4 часов из-за большего объёма снимаемого материала. Для таких толстых деталей чаще используют зачистные станки или механическую обработку на фрезере.
Что дешевле: купить зачистной станок или отдать детали на галтовку подрядчику?
Зачистной станок окупается при объёме плоских деталей от 5000–10 000 штук в месяц. Галтовка выгоднее как услуга при партиях от 100 штук сложной геометрии, если у вас нет постоянного объёма. Сравните: час работы зачистного станка — около 50–100 деталей, час галтовки — 200–500 мелких деталей за цикл.
Удаляет ли галтовка окалину после термической резки?
Да, но с окалиной после плазменной резки галтовка работает хуже, чем зачистной станок с абразивной лентой. Для таких деталей обычно сначала идёт зачистка на ленточном станке, затем — галтовка для финиша.
Влияет ли галтовка на точность размеров?
Да, снимает до 0,05–0,1 мм с поверхности в зависимости от времени и абразивности тел. Поэтому для деталей с жёсткими допусками (например, посадочные места) закладывают припуск или обрабатывают после галтовки на чистовом оборудовании.
Можно ли автоматизировать загрузку в галтовку?
Современные потоковые галтовочные станки (технология SF) позволяют встраивать автоматическую загрузку и выгрузку в поточную линию. Время цикла при этом сокращается до 1–5 минут на партию.
Когда галтовка — единственный вариант, а зачистной станок не справляется
Если после лазерной резки у вас детали с большим количеством внутренних контуров, пазов или мелких отверстий, зачистной станок оставляет грат внутри этих элементов. Его либо снимают вручную (что убивает рентабельность), либо обрабатывают на галтовке металла. Галтовка — единственный способ автоматически обработать всю поверхность детали, включая труднодоступные места, без ручного труда. Для плоских деталей без сложных вырезов используйте зачистной станок — он быстрее и дешевле в расчёте на одну деталь.
