Ситуация, знакомая каждому владельцу конвейерной линии: импортный транспортер, купленный 5–7 лет назад, ломается. Зарубежный поставщик либо ушел с рынка, либо просит за замену звездочки 500 евро и три месяца поставки, либо вообще не отвечает на письма. Конвейер стоит, производство простаивает, потери растут с каждым часом. Выход есть: сделать аналог по образцу в «Эль Металл». Без чертежей, без технической документации, без согласования с оригинальным производителем. Просто привезите изношенную деталь или ее фрагмент — мы восстановим геометрию, подберем материал и изготовим точную копию. Рассказываем, как работает реверс-инжиниринг конвейерных узлов и почему аналог часто оказывается лучше оригинала.
Какие импортные узлы конвейеров чаще всего выходят из строя
Практика показывает: на любом конвейере есть «слабые места», которые ломаются первыми. И эти узлы чаще всего несерийные, под заказ, с долгой поставкой из Европы или Азии.

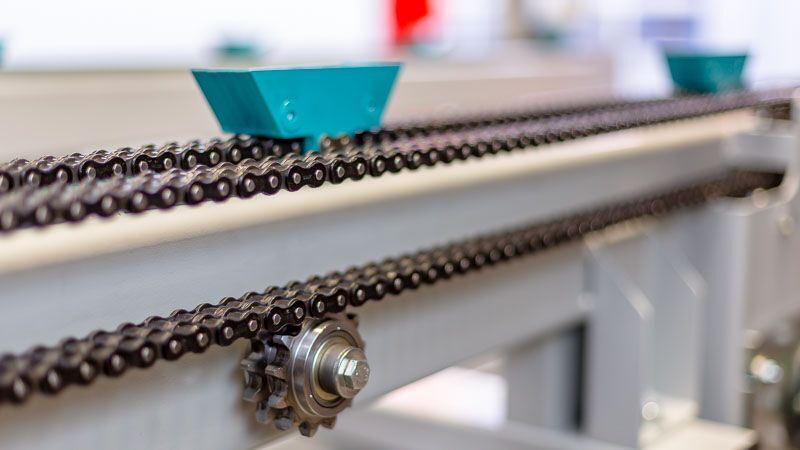

1. Звездочки приводные и натяжные. Зубья стачиваются от абразивного износа, цепь начинает проскакивать, конвейер останавливается. Оригинальная звездочка может быть литой без термообработки — ресурс 1–2 года. Мы делаем из конструкционной стали с закалкой зубьев до HRC 45–50 — ресурс в 3–4 раза выше.
2. Направляющие шины (треки) для цепи. Стальные направляющие истираются цепью, появляются канавки, цепь начинает вибрировать и шуметь. Оригинал — сталь с низкой твердостью. Мы заменяем на полимерные треки из сверхвысокомолекулярного полиэтилена (СВМПЭ-1000), которые изнашивают сами себя минимально и работают без смазки.
3. Ролики поддерживающие и направляющие. Выходят из строя подшипники, изнашивается беговая дорожка. Оригинальные ролики часто неразборные — менять целиком. Мы делаем разборные, с возможностью замены подшипника.
4. Валы приводные и натяжные. Шпоночные пазы разбиваются, валы гнутся от перегрузок. Оригинал — возможно, из обычной стали 45 без термообработки. Мы делаем из легированной стали (40Х, 40ХН) с закалкой.
5. Переходные пластины и соединители. Ломаются от усталостных трещин. Оригинал — литье или штамповка. Мы делаем из листа с ЧПУ-гибкой, что часто прочнее оригинала.
Что такое реверс-инжиниринг и как он работает
Реверс-инжиниринг (обратное проектирование) — это процесс восстановления чертежа по готовой детали. Мы берем изношенный узел, сканируем его, создаем 3D-модель, корректируем износ и изготавливаем новую деталь.
Этап 1. Прием образца. Клиент привозит в цех изношенную деталь (или ее сохранившийся фрагмент). Если деталь сломана, но остались хотя бы две точки для базирования — достаточно. В идеале привозить новую деталь, которая еще не стояла на конвейере, но чаще привозят ту, что сломалась.
Этап 2. 3D-сканирование. Деталь кладется на поворотный стол, и лазерный сканер снимает геометрию с точностью до 0,05–0,1 мм. Получается облако точек — цифровой «слепок» детали.
Этап 3. Построение твердотельной модели. Инженер в CAD-системе (SolidWorks, Компас-3D) «обтягивает» облако точек поверхностями. Там, где деталь была изношена (зубья звездочки сточены, вал сточен), добавляет материал до номинального размера. Если есть симметрия или повторяющиеся элементы — восстанавливает их математически.
Этап 4. Подбор материала и термообработки. По внешнему виду, искре на шлифовальном круге, а иногда и по спектральному анализу определяем марку стали оригинала. Часто выясняется, что оригинал сделан из дешевой стали без термообработки. Мы предлагаем улучшенный материал (легированную сталь, закалку, цементацию) — аналог будет прочнее.
Этап 5. Изготовление и контроль. По восстановленной 3D-модели генерируем управляющие программы для лазерной резки, токарного и фрезерного станков. Изготавливаем деталь. Контролируем: все ли размеры совпадают с оригиналом, нет ли отклонений.
Этап 6. Примерка на конвейере. Деталь привозим клиенту. Ставим на конвейер. Если нужно — подгоняем по месту (подрезать тысячу, просверлить отверстие). В 95% случаев подходит без доработок.
Таблица: этапы реверс-инжиниринга и сроки
Почему аналог часто лучше оригинала
Импортный производитель конвейеров проектирует узел с запасом прочности, но часто экономит на материале. Например, звездочка может быть литой из серого чугуна (хрупкая) или из стали 45 без закалки (быстро стачивается). Мы не ограничены корпоративными стандартами производителя и можем улучшить:
- Звездочки: вместо чугуна — сталь 40Х с закалкой зубьев до HRC 50. Ресурс в 3–4 раза выше.
- Валы: вместо стали 45 — легированная 40ХН с термообработкой. Прочность на кручение выше на 30–40%.
- Направляющие: вместо стали — СВМПЭ-1000. Шум снижается на 10–12 дБ, износ — в 5 раз меньше.
- Ролики: вместо неразборных — разборные на импортных подшипниках. Обслуживаемые.
Кроме того, мы можем адаптировать узел под ваши условия эксплуатации. Если конвейер работает в агрессивной среде (пыль, влага, химия) — сделаем из нержавейки или с дополнительными уплотнениями. Если нагрузки выше паспортных — увеличим сечение или добавим ребра жесткости.
Что нужно для заказа аналога
Минимальный набор для старта работ:
- образец детали (оригинал) — изношенный или сломанный, но с сохранившейся геометрией хотя бы на 70%;
- если деталь утеряна или разрушена полностью — нужны фото, обмеры соседних узлов, чертеж посадки (как деталь крепится к валу, к раме);
- фотографии конвейера целиком (понимать, откуда деталь);
- маркировка стали, если известна (не обязательно, определим сами).
Не нужно: оригинальный чертеж, 3D-модель, технические условия от производителя. Всё восстановим сами.
Сколько стоит реверс-инжиниринг и изготовление аналога
Цена складывается из трех частей.
1. Сканирование и построение 3D-модели. От 5000 до 30 000 руб. в зависимости от сложности детали. Простая звездочка — 5000–8000 руб., сложный корпус с литьевыми уклонами — до 30 000 руб.
2. Изготовление детали. По цене металлообработки (лазерная резка, токарка, фрезеровка, термообработка). В среднем аналог импортной звездочки стоит от 8000 до 25 000 руб., тогда как оригинал с доставкой из Европы — 400–700 евро (35 000–60 000 руб.).
3. Контроль и примерка. Выезд инженера к клиенту — 5000 руб., если нужно. В большинстве случаев подгонка не требуется, и этой статьи нет.
Итоговая экономия: аналог от «Эль Металл» обходится в 2–3 раза дешевле оригинала с доставкой, а по срокам — неделя вместо 2–3 месяцев.
Часто задаваемые вопросы про замену импортных узлов
Не нарушает ли изготовление аналога авторские права производителя?
мы изготавливаем деталь для ремонта вашего оборудования, а не для перепродажи. Это законно. Мы не копируем логотипы, не воспроизводим патентованные технологии, не делаем штампы под серийное копирование. Только «одну деталь под замену».
Как вы гарантируете, что аналог подойдет, если нет чертежа?
гарантия — примерка на месте. Мы привозим деталь, вы ее ставите. Если не подошла — забираем обратно, дорабатываем или переделываем за свой счет. Наши риски, не ваши.
Можно ли заказать аналог на весь конвейер сразу (звездочки, валы, ролики)?
да, это еще выгоднее. Разовая работа по сканированию и моделированию всего узла, потом изготавливаем комплект. Скидку на объем — даем.
Вы делаете аналог даже если оригинал сломан полностью и нет целого образца?
если есть хотя бы обломки — можно восстановить по фрагментам. Если деталь утеряна полностью — нужен чертеж посадочных мест (диаметр вала, шаг цепи, ширина). По этим параметрам мы спроектируем новый узел с нуля, под ваши нагрузки. Это уже не копирование, а новое проектирование, но тоже возможно.
Реальный кейс: замена импортной звездочки за 5 дней
Клиент из Минска — пищевое производство, импортный конвейер итальянской фирмы. Встала линия из-за изношенной приводной звездочки. Оригинал — 650 евро + 3 месяца поставки. Клиент привез изношенную звездочку в «Эль Металл». За 2 дня отсканировали, построили модель, назначили сталь 40Х с закалкой (в оригинале была сталь 45 без закалки). За 3 дня изготовили. На 5-й день звездочка стояла на конвейере. Стоимость — 480 руб. (около 15 евро). Ресурс, по оценке механика, вырос в 3 раза по сравнению с оригиналом.
Резюме: импортозамещение конвейерных узлов — это быстро, дешево и качественно
Когда импортный конвейер ломается, а оригинальных запчастей нет или они дорогие — не нужно останавливать производство на месяцы. «Эль Металл» делает точные аналоги по образцу без чертежей. Реверс-инжиниринг (3D-сканирование и CAD-моделирование) плюс изготовление на своем оборудовании — от 3 до 7 дней и в 2–3 раза дешевле импорта. А часто аналог оказывается даже прочнее оригинала, потому что мы не экономим на материале.
Привезите сломанную деталь или пришлите фото. Мы оценим возможность восстановления, назовем срок и цену. Если деталь нужна срочно — готовы работать в выходные и ночные смены за отдельную доплату (согласовываем заранее). Ваш конвейер не должен ждать полгода.
«Эль Металл» — металлообработка полного цикла: свое КБ, лазерная резка, гибка, сварка, слесарные работы и производство конвейерных систем.
