В мире современной металлообработки, где точность реза контролируется лазерными датчиками, а алгоритмы нестинга до миллиметра оптимизируют раскладку деталей на листе, до сих пор встречается "артефакт прошлого", который обходится белорусским предприятиям в сотни тысяч рублей ежегодно. Этот артефакт — чертеж в формате PDF или скан бумажного листа
В этой статье инженеры «Эль Металл» честно рассказывают, почему отправка заказа в PDF — это не просто «неудобство для завода», а прямой налог на ваш бюджет, который вы платите при каждом заказе.
Почему PDF — это не рабочий файл, а картинка?

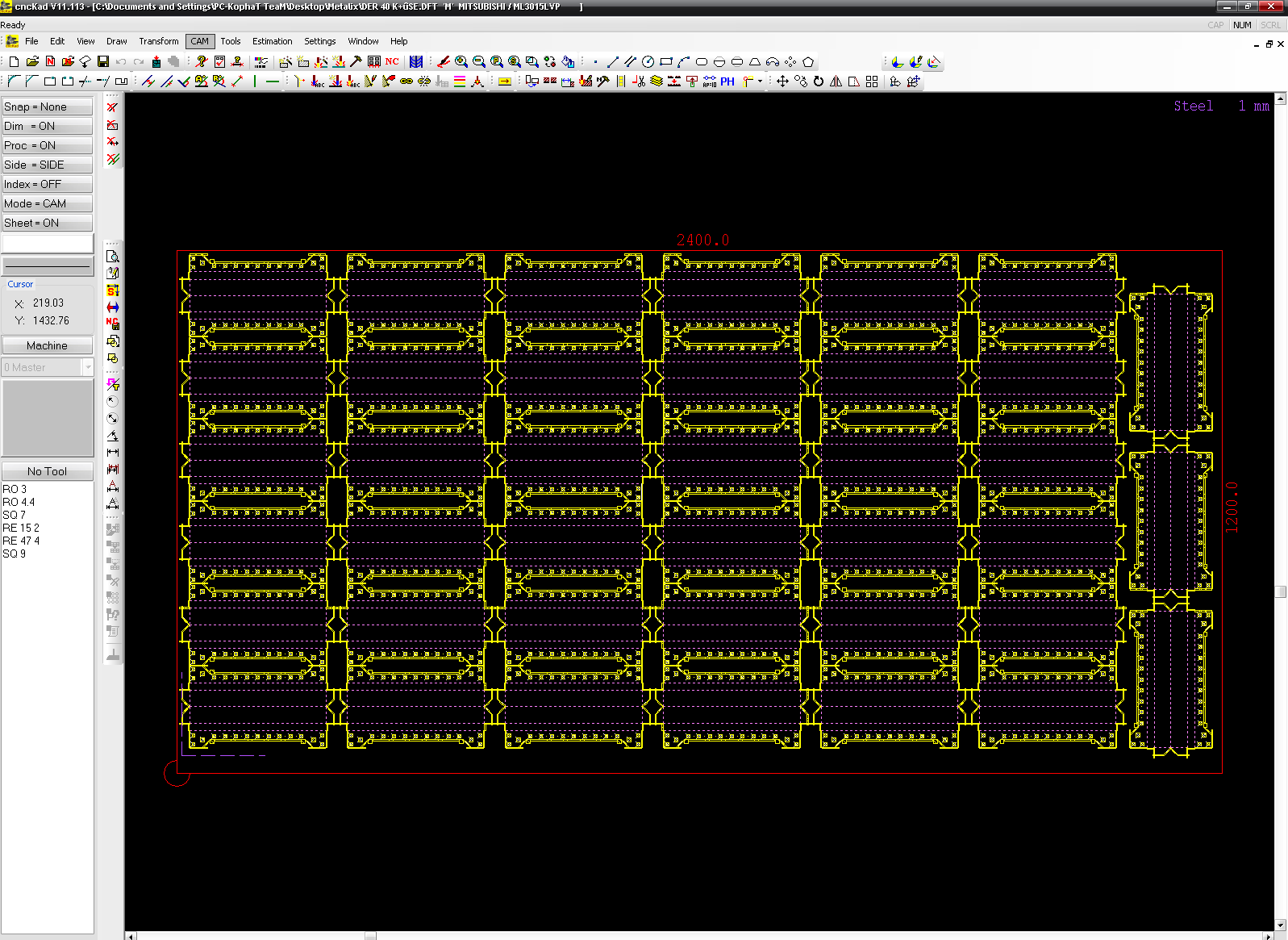

Для лазерного станка с ЧПУ ваш PDF-файл бесполезен. Станок понимает только векторную графику (форматы DXF или DWG). Когда вы присылаете PDF, на заводе происходит следующее:
- Ручная оцифровка: инженер-конструктор открывает ваш файл и буквально «обводит» его заново в специализированном софте.
- Риск интерпретации: при перечерчивании легко ошибиться в одном радиусе или не заметить мелкое отверстие.
- Потеря времени: на оцифровку одного сложного фланца может уйти от 20 до 40 минут рабочего времени высокооплачиваемого специалиста.
Математика «скрытого налога»
Давайте посчитаем. Средняя стоимость часа работы инженера-конструктора заложена в накладные расходы любого производства.
- Если у вас в заказе 10 позиций в PDF, инженер потратит на их оцифровку около 3–4 часов.
- Эти часы будут включены в ваш счет.
- Вы платите не за резку металла, а за то, что профессионал занимается «перерисовыванием» того, что у вас уже есть в исходном CAD-файле.
Итог: заказ в векторе (DXF/DWG) обсчитывается за 5 минут и сразу идет в работу. Заказ в PDF может «висеть» в очереди на оцифровку 2–3 дня, и за это ожидание вы еще и доплачиваете.
DXF — это ваша страховка от брака
Когда вы присылаете векторный файл, вероятность ошибки стремится к нулю. Лазер режет ровно те линии, которые нарисовал ваш конструктор. В случае с PDF появляется «человеческий фактор». Кто будет виноват, если при перечерчивании инженер ошибся на 0.5 мм, и деталь не сошлась при сборке? Начинаются споры, суды и простои.
Правило «Эль Металл»: векторный файл — это юридическая гарантия того, что вы получите именно то, что спроектировали.
Чек-лист: как перестать платить «налог на PDF»
Чтобы ваши заказы в «Эль Металл» (и у любого другого профи) стоили дешевле и делались быстрее, придерживайтесь этих правил:
- Требуйте DXF у своих конструкторов: это занимает у них ровно две секунды (функция «Сохранить как...»).
- Один файл — одна деталь: не делайте «простыни» со всеми деталями на одном листе. 1 деталь = 1 файл DXF.
- Масштаб 1:1: убедитесь, что контур в файле соответствует реальным размерам.
- Чистый контур: удалите из DXF рамки, штампы и текстовые пояснения. Оставьте только линии реза.
Резюме
Мы в «Эль Металл» ценим прозрачность. Мы не хотим брать с вас деньги за перерисовывание чертежей. Мы хотим быстро и качественно резать ваш металл. Переходите на векторные форматы — экономьте свой бюджет и наше время.
