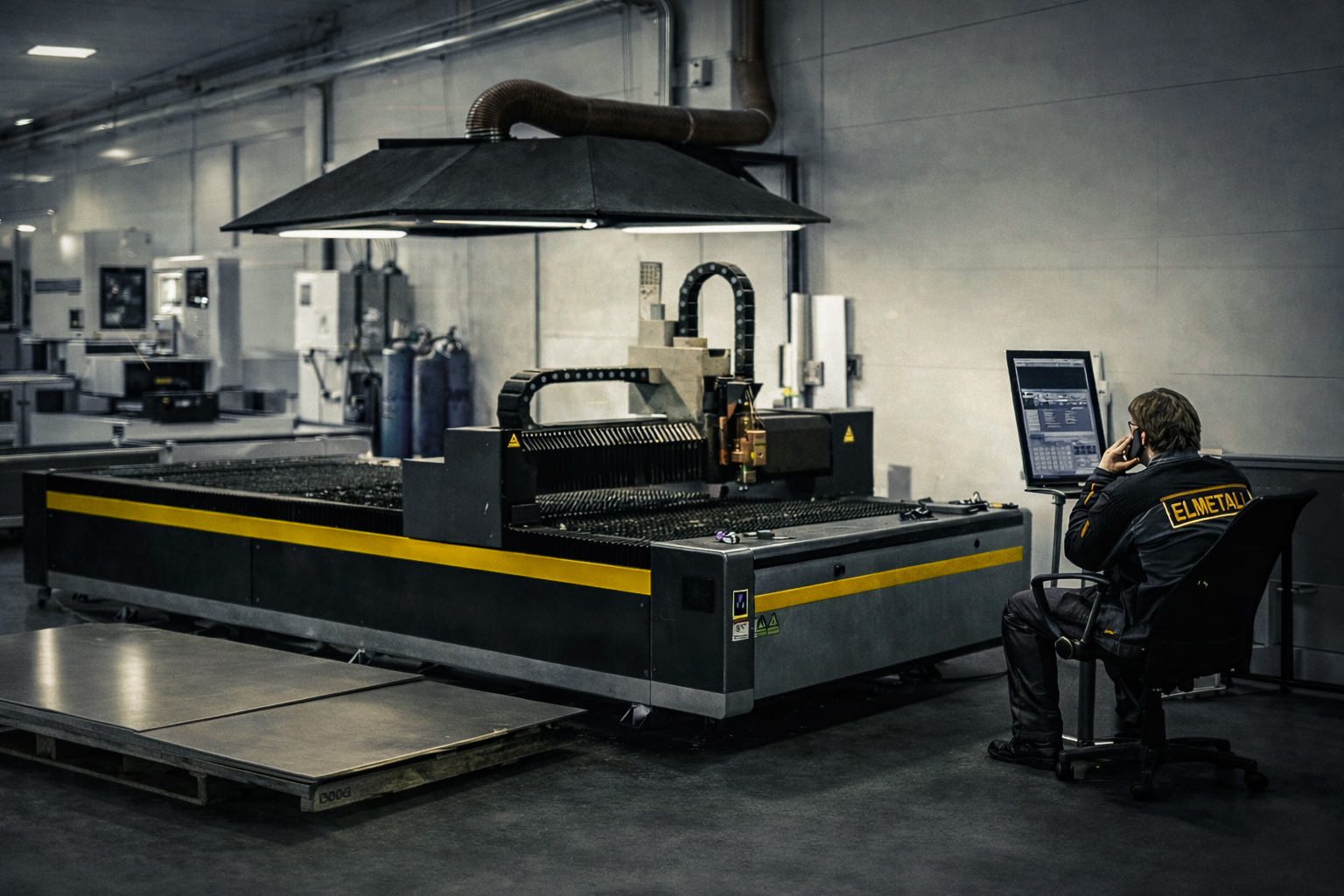

В паспортах современных оптоволоконных лазеров часто указана точность позиционирования pm 0.03 мм. Конструктор видит эту цифру и смело ставит в чертеже допуска по 7-му или 8-му квалитету для деталей из 20-миллиметровой стали. Однако на практике такая деталь может просто не собраться. Почему?
Потому что точность станка и точность готовой детали на больших толщинах — это разные вещи. Инженеры «Эль Металл» честно разбирают, на что реально можно рассчитывать при заказе резки толстого листа.
Фактор №1: конусность (уклон реза)
Лазерный луч имеет форму песочных часов. При резке тонкого металла (1–3 мм) фокусное пятно проходит лист почти перпендикулярно. Но на толщине 20 мм проявляется «эффект воронки».
- Теория: рез идеально перпендикулярен поверхности.
- Реальность: уклон кромки на толщине 20 мм может составлять от $0.5^{\circ}$ до $1.5^{\circ}$ в зависимости от давления вспомогательного газа и скорости. Это означает, что размер детали «сверху» будет отличаться от размера «снизу» на 0.2–0.4 мм.
Фактор №2: ширина реза (kerf)
Лазер выжигает металл. Толщина этого «пропила» на 20 мм листе составляет около 0.6–0.9 мм.
- Как это влияет: Система ЧПУ станка автоматически компенсирует эту ширину, но при резке сложных контуров или маленьких отверстий накопленная погрешность может составить $\pm 0.2$ мм.
- Совет «Эль Металл»: Если вам нужно прецизионное отверстие в 20 мм листе под палец или подшипник — всегда закладывайте в проект припуск под последующее рассверливание или расточку. Лазер — это заготовительная операция, а не финишная мехобработка.
Фактор №3: тепловая деформация
Для прорезания 20 мм стали требуется колоссальная энергия. Лист нагревается.
- Реальность: металл расширяется в процессе резки. Если деталь длинная (например, 2 метра), то к моменту завершения контура её реальный размер может «уплыть» на 1–2 мм относительно холодного состояния.
- Решение в «Эль Металл»: мы используем специальные стратегии резки — «разброс» траектории по листу, чтобы дать металлу остыть, и микроперемычки для фиксации геометрии.
Таблица реальных допусков «Эль Металл» (Сталь Ст3 / 09Г2С)
На основе нашего опыта мы рекомендуем ориентироваться на следующие отклонения для линейных размеров:
Примечание: Для отверстий допуски могут быть выше из-за эффекта «входа луча» (врезки).
Как конструктору жить с этими цифрами?
- Не ставьте «сотки»: если деталь из 20-ки — это фланец или опора конвейера, допусков pm 0.5 мм более чем достаточно для сборки под сварку.
- Учитывайте врезку: на толстом листе лазер начинает рез с «прокола». Этот прокол оставляет кратер диаметром 2–3 мм за пределами контура. Убедитесь, что технолог вынес точки врезки на облой.
- Обсуждайте чистоту: на 20 мм кромка будет иметь характерную ребристость. Если поверхность должна быть гладкой — закладывайте припуск 1–2 мм под фрезеровку.
Резюме
Лазерная резка толстого металла — это мощный инструмент, но он требует понимания физики процесса. В «Эль Металл» мы не обещаем невозможного, но гарантируем максимально достижимую точность за счет правильной настройки фокуса и подбора газовых смесей.
