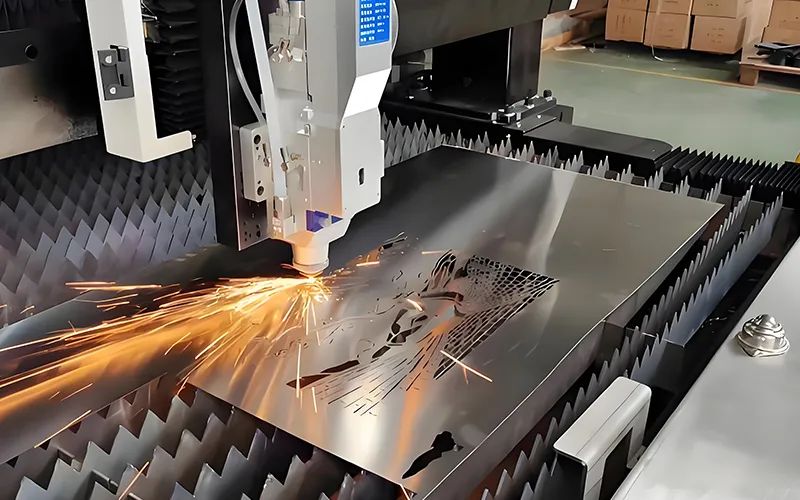

Конусность (неперпендикулярность кромки) — это бич высокоточной лазерной резки толстых листов металла (от 10 мм и выше). Причина явления кроется в самой физике процесса: по мере прохождения луча через толщу металла плотность энергии падает из-за рассеивания лазерного излучения, а поток вспомогательного газа теряет кинетическую энергию, сталкиваясь с сопротивлением расплава. Результат — «бочкообразный» или сужающийся срез, который делает невозможной качественную сборку ответственных конструкций. Инженеры «Эль Металл» побеждают конусность с помощью комбинирования мощностей, оптимизации газодинамики и настройки уникальных режимов «фокусированного пробоя», добиваясь отклонения не более 0.1–0.2 мм даже на плитах толщиной 20+ мм.
Почему луч «теряет» перпендикулярность
Лазерный луч — это сходящийся конус энергии. В тонком листе (до 3–5 мм) этот эффект почти незаметен, так как глубина фокуса перекрывает толщину проката. Однако при резке толстого металла в дело вступают физические законы оптики и газодинамики:
1. Дивергенция луча: после прохождения точки фокуса энергия начинает рассеиваться, из-за чего нижняя часть реза всегда шире или уже верхней.
2. Потеря скорости струи газа: в узком канале реза газ сталкивается с расплавленным металлом. На выходе из толстого листа струя становится турбулентной, перестает эффективно «выдувать» шлак, и кромка начинает «заваливаться» (образуется грат или микро-конусность).
3. Тепловое насыщение: чем толще металл, тем дольше он находится в зоне воздействия лазера. Нагрев прилегающих слоев приводит к их деформации, которая «тянет» за собой кромку реза.
1. Дивергенция луча: после прохождения точки фокуса энергия начинает рассеиваться, из-за чего нижняя часть реза всегда шире или уже верхней.
2. Потеря скорости струи газа: в узком канале реза газ сталкивается с расплавленным металлом. На выходе из толстого листа струя становится турбулентной, перестает эффективно «выдувать» шлак, и кромка начинает «заваливаться» (образуется грат или микро-конусность).
3. Тепловое насыщение: чем толще металл, тем дольше он находится в зоне воздействия лазера. Нагрев прилегающих слоев приводит к их деформации, которая «тянет» за собой кромку реза.
Три кита прецизионного реза в «Эль Металл»
Чтобы обеспечить идеальную перпендикулярность кромки, технологический центр «Эль Металл» применяет стратегию многофакторной калибровки:
Динамическая коррекция фокуса: наш софт в режиме реального времени смещает точку фокуса по мере углубления лазера в металл. Это позволяет «удерживать» плотность энергии постоянной на всей толщине листа.
Газодинамическое профилирование: использование сопел специальной геометрии (Laval nozzle) позволяет газу сохранять сверхзвуковую скорость даже в нижней точке реза. Это гарантирует выдувание шлака без образования завалов кромки.
Оптимизация рельефа риски: мы настраиваем частоту импульсов и пиковую мощность так, чтобы «волна» металла, образующаяся от лазера, была максимально мелкой, исключая ступенчатость среза.
Динамическая коррекция фокуса: наш софт в режиме реального времени смещает точку фокуса по мере углубления лазера в металл. Это позволяет «удерживать» плотность энергии постоянной на всей толщине листа.
Газодинамическое профилирование: использование сопел специальной геометрии (Laval nozzle) позволяет газу сохранять сверхзвуковую скорость даже в нижней точке реза. Это гарантирует выдувание шлака без образования завалов кромки.
Оптимизация рельефа риски: мы настраиваем частоту импульсов и пиковую мощность так, чтобы «волна» металла, образующаяся от лазера, была максимально мелкой, исключая ступенчатость среза.
Сравнительный анализ методов резки толстых плит
Инженерные рекомендации по подготовке КД
Чтобы свести конусность к минимуму на ваших деталях, учитывайте следующие нюансы при проектировании:
1. Углы сопряжения: при резке толстых листов (выше 15 мм) острые углы (меньше 90°) часто имеют чуть большую конусность из-за остановки головы лазера. По возможности закладывайте радиусы скругления в углах.
2. Припуски на мехобработку: если деталь должна идеально стыковаться с ответной частью без сварки, проектируйте её с «технологическим припуском» +0.2 мм, который мы снимем на чистовом проходе лазера.
3. Направление реза: для максимально ответственных деталей мы указываем в управляющей программе «заход» лазера с нерабочей стороны детали, чтобы избежать образования «отверстия пробоя» в зоне чистового контура.
1. Углы сопряжения: при резке толстых листов (выше 15 мм) острые углы (меньше 90°) часто имеют чуть большую конусность из-за остановки головы лазера. По возможности закладывайте радиусы скругления в углах.
2. Припуски на мехобработку: если деталь должна идеально стыковаться с ответной частью без сварки, проектируйте её с «технологическим припуском» +0.2 мм, который мы снимем на чистовом проходе лазера.
3. Направление реза: для максимально ответственных деталей мы указываем в управляющей программе «заход» лазера с нерабочей стороны детали, чтобы избежать образования «отверстия пробоя» в зоне чистового контура.
Частые вопросы главных технологов (FAQ)
Можно ли полностью избавиться от конусности на 20 мм?
Физику процесса сложно отменить, но свести к минимуму — наша работа. В 99% случаев наши допуски позволяют собирать конструкции без подгонки. Если критична идеальная вертикальность, мы применяем «чистовой проход» с пониженной скоростью.
Почему резка в азоте для толстых листов дороже кислородной?
Азот требует гораздо большего давления и объема (до 20 бар) для «пробивания» толщи металла. Это увеличивает расход газа в 5-7 раз, но зато дает идеальную кромку, не требующую шлифовки.
Можете ли вы порезать толстый лист из давальческого металла без брака?
Да, но мы проводим обязательный входной контроль. Если в стали много кремния или серы, она «закипает» под лазером, создавая непредсказуемую конусность. Мы заранее скажем вам, если ваш металл не подходит для высокоточной задачи.
Физику процесса сложно отменить, но свести к минимуму — наша работа. В 99% случаев наши допуски позволяют собирать конструкции без подгонки. Если критична идеальная вертикальность, мы применяем «чистовой проход» с пониженной скоростью.
Почему резка в азоте для толстых листов дороже кислородной?
Азот требует гораздо большего давления и объема (до 20 бар) для «пробивания» толщи металла. Это увеличивает расход газа в 5-7 раз, но зато дает идеальную кромку, не требующую шлифовки.
Можете ли вы порезать толстый лист из давальческого металла без брака?
Да, но мы проводим обязательный входной контроль. Если в стали много кремния или серы, она «закипает» под лазером, создавая непредсказуемую конусность. Мы заранее скажем вам, если ваш металл не подходит для высокоточной задачи.
Высокоточная лазерная резка в Минске
Если конусность ваших деталей портит собираемость узлов, а объем брака на «дешевых» лазерах превышает все нормы — пришло время обратиться к профессионалам. Инженерный центр «Эль Металл» гарантирует допуски, которые действительно работают. Рассчитать стоимость вашего проекта и получить консультацию технолога можно на сайте: Лазерная резка высокой точности от компании «Эль Металл»
