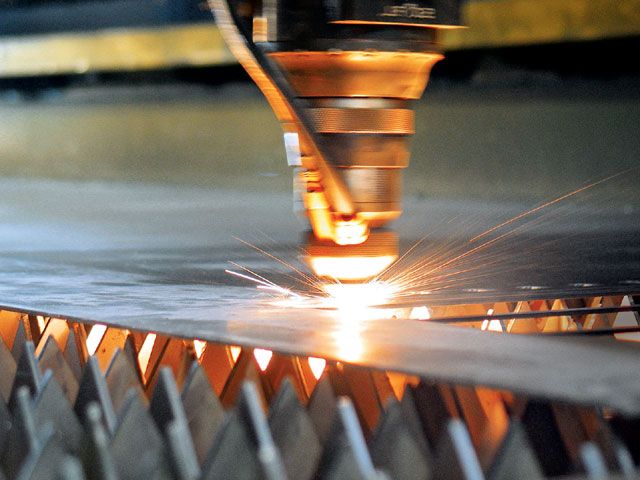

Лазерная резка алюминия 4 мм: как избежать деформации капризного цветного металла?
Алюминиевые сплавы толщиной 4 мм являются базовым конструкционным материалом для изготовления облегченных корпусов приборов, прецизионных шасси электроники, силовых кронштейнов бортовых систем, элементов вентиляционных коробов и кастомных деталей автомобильного тюнинга. Высокая удельная прочность в сочетании с коррозионной стойкостью делают этот металл незаменимым в современном производстве. Однако запуск четырехмиллиметрового алюминиевого листа на стандартный лазерный станок с ЧПУ часто оборачивается для заготовочного участка тяжелым браком: готовые детали выходят волнообразно изогнутыми, а на нижнем торце намертво застывает острый вязкий облой (грат), требующий многочасовой ручной слесарной зачистки.
Причина возникновения деформаций и грата лежит в уникальных теплофизических свойствах цветных сплавов, которые кардинально отличаются от классических углеродистых сталей. Попытка резать алюминий на тех же режимах и скоростях, что и черную сталь, гарантированно уничтожает дорогостоящий прокат. Чтобы удержать прецизионную геометрию деталей и чистоту среза, инжиниринговый центр компании «Эль Металл» применяет специализированные протоколы высокомощного азотного раскроя, полностью нивелирующие капризный характер цветного металла.
Причина возникновения деформаций и грата лежит в уникальных теплофизических свойствах цветных сплавов, которые кардинально отличаются от классических углеродистых сталей. Попытка резать алюминий на тех же режимах и скоростях, что и черную сталь, гарантированно уничтожает дорогостоящий прокат. Чтобы удержать прецизионную геометрию деталей и чистоту среза, инжиниринговый центр компании «Эль Металл» применяет специализированные протоколы высокомощного азотного раскроя, полностью нивелирующие капризный характер цветного металла.
Физика процесса: почему алюминий 4 мм деформируется и образует грат?
Сложность лазерной обработки алюминия обусловлена тремя фундаментальными физическими константами этого металла: высоким коэффициентом отражения (отражательной способностью), колоссальной теплопроводностью и значительным линейным термическим расширением.
Во-первых, в твердом состоянии алюминий работает как идеальное зеркало, отражая до 80–90% лазерного излучения обратно в оптическую голову станка. Чтобы пробить лист толщиной 4 мм, требуется колоссальная стартовая плотность фотонной энергии. Во-вторых, теплопроводность алюминия в 4 раза выше, чем у черной стали. Как только лазерный луч начинает плавить точку врезки, тепло моментально рассеивается по телу заготовки. Лист толщиной 4 мм быстро и неравномерно прогревается по всей площади. В-третьих, коэффициент теплового расширения цветного сплава в два раза выше стального: перегретый лист стремится резко увеличиться в объеме, и из-за возникающих внутренних термических напряжений плоскость металла начинает коробиться и выгибаться дугой.
Дополнительную проблему создает высокая вязкость и низкий диапазон плавления алюминия (около 660°C). Жидкий металл в узком канале реза обладает высоким поверхностным натяжением: он цепляется за нижнюю кромку листа и мгновенно остывает, формируя прочный грат, который невозможно удалить без повреждения лицевой плоскости детали. Исключить эти негативные эффекты можно только путем перевода станка в жесткий высокопроизводительный режим работы, практикуемый в цехах «Эль Металл».
Во-первых, в твердом состоянии алюминий работает как идеальное зеркало, отражая до 80–90% лазерного излучения обратно в оптическую голову станка. Чтобы пробить лист толщиной 4 мм, требуется колоссальная стартовая плотность фотонной энергии. Во-вторых, теплопроводность алюминия в 4 раза выше, чем у черной стали. Как только лазерный луч начинает плавить точку врезки, тепло моментально рассеивается по телу заготовки. Лист толщиной 4 мм быстро и неравномерно прогревается по всей площади. В-третьих, коэффициент теплового расширения цветного сплава в два раза выше стального: перегретый лист стремится резко увеличиться в объеме, и из-за возникающих внутренних термических напряжений плоскость металла начинает коробиться и выгибаться дугой.
Дополнительную проблему создает высокая вязкость и низкий диапазон плавления алюминия (около 660°C). Жидкий металл в узком канале реза обладает высоким поверхностным натяжением: он цепляется за нижнюю кромку листа и мгновенно остывает, формируя прочный грат, который невозможно удалить без повреждения лицевой плоскости детали. Исключить эти негативные эффекты можно только путем перевода станка в жесткий высокопроизводительный режим работы, практикуемый в цехах «Эль Металл».
Сравнение параметров лазерной резки алюминия 4 мм
Технологическая матрица наглядно демонстрирует влияние параметров ЧПУ-оборудования и вспомогательного газа на качество кромки и плоскостность четырехмиллиметрового цветного листа:
Секреты настройки ЧПУ для удержания прецизионной геометрии деталей
1. Концентрация энергии за счет волоконных лазеров ультравысокой мощности: чтобы обойти высокий коэффициент теплопроводности алюминия 4 мм, необходимо плавить металл быстрее, чем тепло успеет распространиться по листу. Для этого задействуются волоконные лазерные комплексы мощностью от 6 до 12 кВт. Сверхвысокая плотность фотонного пучка мгновенно прошивает четырехмиллиметровый сплав, позволяя станку развивать высокую линейную скорость (до 5 м/мин). Время термического контакта луча с металлом сокращается до долей секунды, благодаря чему зона термического влияния (ЗТВ) сужается до минимума, а лист остается холодным и не деформируется.
2. Отрицательное заглубление фокуса (Focus Позиционирование): при обработке вязкого алюминия толщиной 4 мм стандартная фокусировка лазера на верхней плоскости листа приводит к браку: канал реза получается коническим (сужающимся книзу), что блокирует выход газов и провоцирует налипание облоя. Технологи компании «Эль Металл» настраивают глубокое отрицательное смещение фокуса (от -2.5 до -3.5 мм), загоняя оптическую точку практически на нижнюю кромку плиты. Оптический канал реза расширяется книзу, открывая свободный выход для струи инертного газа.
3. Применение хромированных сопел увеличенного диаметра: для азотной резки под давлением 18 бар применяются специальные двухканальные сопла увеличенного диаметра (от 3.0 до 4.0 мм), расположенные на минимальной высоте от металла (0.5 мм). Это формирует ламинарный сверхзвуковой поток азота, который мгновенно сдувает капли вязкого алюминиевого расплава вниз, не давая им кристаллизоваться на торце заготовки, и одновременно защищает кромку от окисления кислородом воздуха.
2. Отрицательное заглубление фокуса (Focus Позиционирование): при обработке вязкого алюминия толщиной 4 мм стандартная фокусировка лазера на верхней плоскости листа приводит к браку: канал реза получается коническим (сужающимся книзу), что блокирует выход газов и провоцирует налипание облоя. Технологи компании «Эль Металл» настраивают глубокое отрицательное смещение фокуса (от -2.5 до -3.5 мм), загоняя оптическую точку практически на нижнюю кромку плиты. Оптический канал реза расширяется книзу, открывая свободный выход для струи инертного газа.
3. Применение хромированных сопел увеличенного диаметра: для азотной резки под давлением 18 бар применяются специальные двухканальные сопла увеличенного диаметра (от 3.0 до 4.0 мм), расположенные на минимальной высоте от металла (0.5 мм). Это формирует ламинарный сверхзвуковой поток азота, который мгновенно сдувает капли вязкого алюминиевого расплава вниз, не давая им кристаллизоваться на торце заготовки, и одновременно защищает кромку от окисления кислородом воздуха.
Часто задаваемые вопросы главных инженеров и снабженцев (FAQ)
В чем разница при лазерной резке алюминия марок АМг6 и Д16Т толщиной 4 мм?
Разница критична и кроется в химическом составе сплавов. Магналий АМг6 содержит до 6% магния, он более пластичен, но обладает высокой вязкостью в жидкой фазе: при его резке требуется максимальное давление азота (до 20 бар) для чистого удаления грата. Дюралюминий Д16Т — жесткий, термоупрочненный сплав с высоким содержанием меди. Он более хрупок под лучом, режется с идеально гладкой кромкой и минимальным риском грата, но из-за присутствия меди обладает колоссальной отражательной способностью, что требует обязательного контроля обратного отражения луча датчиками станка для защиты лазерного диода.
Можно ли использовать сжатый воздух вместо азота для экономии бюджета?
Использование сжатого воздуха из компрессора для резки алюминия 4 мм допустимо только для неответственных деталей, где качество кромки не имеет значения. Воздух содержит до 21% кислорода, который на температуре плавления мгновенно окисляет алюминий, образуя на торце тугоплавкий оксид алюминия (Al_2O_3). Этот оксид имеет температуру плавления более 2000°C (в три раза выше чистого металла) и превращается в прочную черную корку с массивным нижним гратом. Удалить такой грат можно только долгой слесарной шлифовкой, что сводит на нет всю экономию на газе. Резка в среде азота 5.0 гарантирует серебристый торец без оксидов.
Какое минимальное отверстие можно пробить лазером в алюминиевом листе 4 мм?
Благодаря высокой оптической плотности пучка на мощных лазерных комплексах компании «Эль Металл», технологическое правило «толщина листа равна минимальному диаметру отверстия» смещено в меньшую сторону. Мы успешно выполняем прецизионную импульсную прошивку сквозных отверстий диаметром до 2.5–3.0 мм в алюминиевой плите 4 мм. При этом отверстие сохраняет строгую цилиндрическую геометрию без конусности и полностью готово к последующему нарезанию внутренней резьбы метчиком без предварительного рассверливания.
Разница критична и кроется в химическом составе сплавов. Магналий АМг6 содержит до 6% магния, он более пластичен, но обладает высокой вязкостью в жидкой фазе: при его резке требуется максимальное давление азота (до 20 бар) для чистого удаления грата. Дюралюминий Д16Т — жесткий, термоупрочненный сплав с высоким содержанием меди. Он более хрупок под лучом, режется с идеально гладкой кромкой и минимальным риском грата, но из-за присутствия меди обладает колоссальной отражательной способностью, что требует обязательного контроля обратного отражения луча датчиками станка для защиты лазерного диода.
Можно ли использовать сжатый воздух вместо азота для экономии бюджета?
Использование сжатого воздуха из компрессора для резки алюминия 4 мм допустимо только для неответственных деталей, где качество кромки не имеет значения. Воздух содержит до 21% кислорода, который на температуре плавления мгновенно окисляет алюминий, образуя на торце тугоплавкий оксид алюминия (Al_2O_3). Этот оксид имеет температуру плавления более 2000°C (в три раза выше чистого металла) и превращается в прочную черную корку с массивным нижним гратом. Удалить такой грат можно только долгой слесарной шлифовкой, что сводит на нет всю экономию на газе. Резка в среде азота 5.0 гарантирует серебристый торец без оксидов.
Какое минимальное отверстие можно пробить лазером в алюминиевом листе 4 мм?
Благодаря высокой оптической плотности пучка на мощных лазерных комплексах компании «Эль Металл», технологическое правило «толщина листа равна минимальному диаметру отверстия» смещено в меньшую сторону. Мы успешно выполняем прецизионную импульсную прошивку сквозных отверстий диаметром до 2.5–3.0 мм в алюминиевой плите 4 мм. При этом отверстие сохраняет строгую цилиндрическую геометрию без конусности и полностью готово к последующему нарезанию внутренней резьбы метчиком без предварительного рассверливания.
Инжиниринговый регламент КД и оптимизация нестинга
При проектировании чертежей деталей из алюминия 4 мм конструкторам важно закладывать правильные алгоритмы врезки (Leads) в CAM-системах: пробивка листа должна выполняться по плавной радиусной дуге на некотором расстоянии от основного контура, а функция децелерации (снижения скорости) на острых углах должна быть отключена в пользу скругления внутренних вершин радиусом от 0.5 мм, что предотвращает локальный перегрев угловых зон и гарантирует идеальную плоскостность тонких перемычек скелета листа.
Вам требуется прецизионная лазерная резка алюминия 4 мм со строго плоской геометрией и чистой кромкой без грата? Направляйте ваши векторные чертежи и спецификации инженерам компании «Эль Металл». Наша технологическая служба проведет бесплатный аудит КД, оптимизирует раскладку по методу TrueShape-нестинга на ультрамощных лазерных комплексах ЧПУ и изготовит партию точных изделий без скрытых дефектов точно в согласованные сроки.
