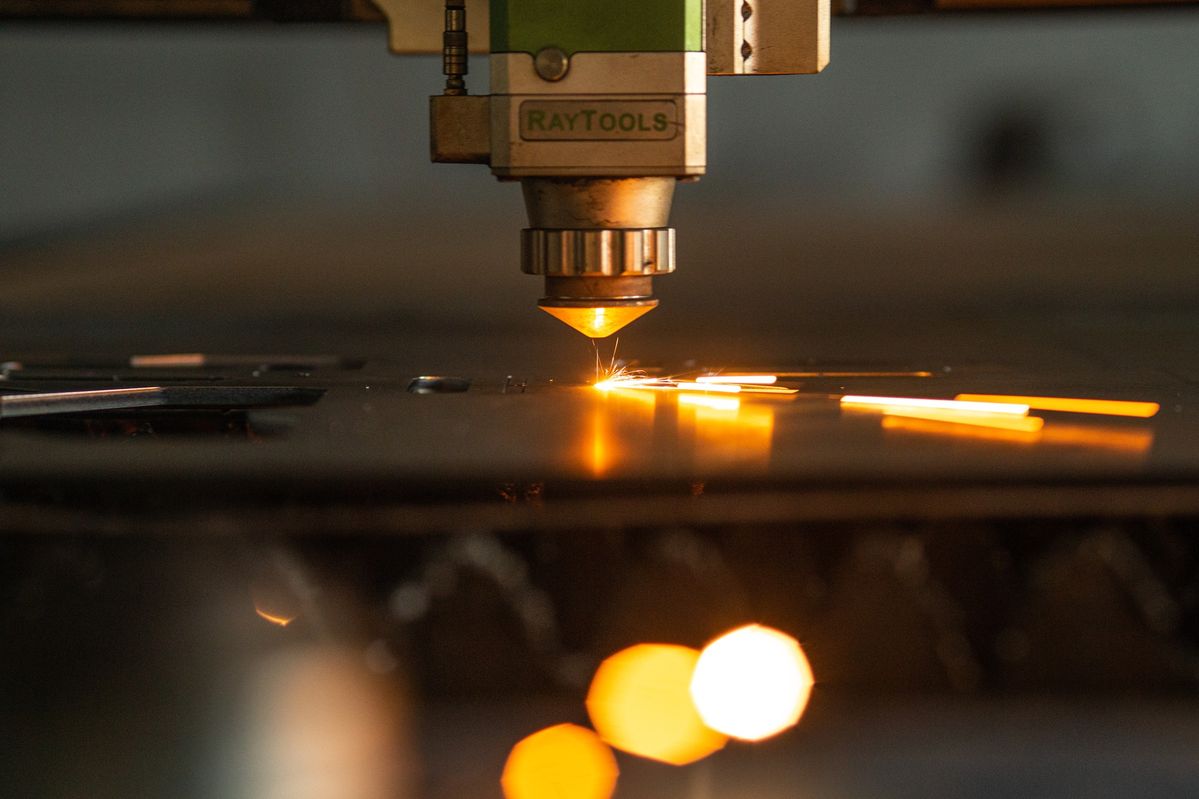

Технологически чистая лазерная резка алюминия (без образования висячего нижнего грата и оплавления кромок) на современных промышленных волоконных лазерах ограничена толщиной в 4–6 мм для систем мощностью 3–4 кВт и до 10–12 мм для высокомощных комплексов от 6–12 кВт. Предельным барьером для получения идеального торца, не требующего слесарной зачистки, считается толщина в 16 мм, обрабатываемая на сверхмощных станках (от 20 кВт и выше). На больших толщинах из-за высокой теплопроводности алюминия, его низкой температуры плавления (660°C) и высокой вязкости расплава вспомогательный газ (азот) не успевает эвакуировать жидкий шлак, что приводит к формированию сплошного пористого наплыва на нижней стороне листа.
Теплофизический барьер: почему алюминий режется сложнее углеродистой стали
Принято считать, что раз температура плавления алюминия (около 660°C) более чем в два раза ниже, чем у черной стали (1500°C), то и резаться лазером он должен легче. Это одно из главных технологических заблуждений. На практике алюминий и его сплавы (такие как АМг3, АМг6, Д16Т) относятся к категории крайне капризных и сложных для лазерного раскроя материалов.
Причина кроется в двух уникальных физических свойствах этого металла: колоссальной теплопроводности и высоком коэффициенте отражения (отражательной способности). Алюминий работает в зоне реза как мощный тепловой радиатор — он мгновенно поглощает энергию лазерного луча и рассеивает её по всему телу заготовки, вместо того чтобы аккумулировать тепло строго по контуру паза. В результате для проплавления алюминиевого листа толщиной 10 мм требуется в разы больше плотности оптического излучения, чем для аналогичной плиты из конструкционной стали. Кроме того, расплавленный алюминий обладает высокой вязкостью и поверхностным натяжением: жидкий металл неохотно покидает зону реза, стремясь остаться на кромках в виде застывших капель.
Причина кроется в двух уникальных физических свойствах этого металла: колоссальной теплопроводности и высоком коэффициенте отражения (отражательной способности). Алюминий работает в зоне реза как мощный тепловой радиатор — он мгновенно поглощает энергию лазерного луча и рассеивает её по всему телу заготовки, вместо того чтобы аккумулировать тепло строго по контуру паза. В результате для проплавления алюминиевого листа толщиной 10 мм требуется в разы больше плотности оптического излучения, чем для аналогичной плиты из конструкционной стали. Кроме того, расплавленный алюминий обладает высокой вязкостью и поверхностным натяжением: жидкий металл неохотно покидает зону реза, стремясь остаться на кромках в виде застывших капель.
Что такое «технологически чистый рез» для цветного проката?
В сфере профессиональной металлообработки понятия «прорезать лист» и «выполнить качественный чистовой раскрой» разделены жесткой технологической границей. Волоконный лазер мощностью 6 кВт способен сквозным методом разделить алюминиевую плиту толщиной 20 мм, но этот процесс нельзя назвать чистым — скорость будет минимальной, торец получится шероховатым с выраженной конусностью, а снизу образуется массивный, прикипевший шлаковый облой.
Технологически чистым считается срез, который строго соответствует следующим критериям:
Технологически чистым считается срез, который строго соответствует следующим критериям:
- Отсутствие грата (заусенцев): нижняя кромка детали должна быть абсолютно гладкой. Допускается лишь легкоудаляемый микроскопический налет, который счищается легким движением руки или малярного шпателя без использования болгарки.
- Шероховатость по ГОСТ: поверхность торца должна иметь равномерную шевронную структуру без глубоких вертикальных борозд и следов деградации луча.
- Сохранение геометрии: из-за отсутствия перегрева деталь не должна иметь коробления, а конусность реза (разница ширины паза вверху и внизу листа) не должна превышать 0.1–0.2 мм.
Зависимость чистой толщины от оптической мощности лазерного источника
Технологическая матрица лимитов чистого раскроя алюминиевых сплавов в зависимости от класса оборудования:
| Мощность лазера (кВт) | Максимальная толщина разделения (мм) | Лимит технологически чистого реза (мм) | Требуемое давление газа (Азот) |
| 3 – 4 кВт | До 10 – 12 мм | До 4 – 5 мм | Стабильное (14 – 16 бар) |
| 6 кВт | До 16 – 18 мм | До 8 мм | Высокое (16 – 18 бар) |
| 12 кВт | До 25 – 30 мм | До 12 мм | Критическое (18 – 20 бар) |
| 20 кВт и выше | До 40 – 50 мм | До 16 – 20 мм | Специальные сопла высокого потока (20+ бар) |
Секреты настройки ЧПУ для подавления грата на алюминии
Чтобы отодвинуть границу появления заусенцев на максимальные толщины, инженеры компании «Эль Металл» используют специализированный прецизионный алгоритм настройки лазерных комплексов:
- Глубокий отрицательный фокус: фокальное пятно луча принудительно загоняется в нижнюю треть листа (смещение до -3...-5 мм на больших толщинах). Это позволяет расширить выходное отверстие канала реза, снижая аэродинамическое сопротивление для газовой струи и облегчая эвакуацию вязкого алюминиевого шлака.
- Экстремальное давление азота высокой чистоты: алюминий категорически запрещено резать кислородом — этот металл мгновенно вступает в бурную реакцию окисления, кромка превращается в рыхлый белый оксид алюминия (Al2O3), а деталь полностью отбраковывается. Раскрой ведется только азотом высокой очистки (99.999%), который работает как механический пневмонож под давлением до 20 бар, буквально «срезая» расплав со стенок.
- Применение депрессионных сопел большого диаметра: на толщинах от 6 мм используются специальные двухконтурные сопла диаметром от 3.0 до 4.5 мм. Они создают ламинарный, не расширяющийся поток газа, сохраняющий свою кинетическую энергию на выходе из толстой плиты.
- Фактор «сверхскорости» (High-Speed Cutting): при занижении скорости лазер успевает перегреть прилегающие зоны, металл начинает плавиться слишком широко и затекает под лист. Скорость резки алюминия должна удерживаться на верхнем технологическом пределе для конкретной толщины, чтобы зона термического влияния (ЗТВ) оставалась нитевидной.
Влияние кремния и магния: почему АМг и Д16Т режутся по-разному
Химический состав алюминиевого сплава оказывает ключевое влияние на качество торца детали. Чистый технический алюминий (марки А5, А0) — очень мягкий и пластичный. Его расплав имеет максимальную вязкость, поэтому добиться на нем абсолютно чистого реза без микрограта на толщинах более 4 мм крайне сложно.
Сплавы алюминия с магнием (АМг2, АМг3, АМг6) режутся значительно стабильнее. Магний снижает поверхностное натяжение жидкого металла, расплав становится более текучим и легче выдувается азотом. Кромка получается белой, мелкозернистой и чистой. Однако сплавы с высоким содержанием меди и кремния (авиаль АД31 или дюралюминий Д16Т) требуют деликатного подхода: медь резко увеличивает коэффициент отражения луча, что повышает риск обратного отражения и повреждения оптического тракта лазерной головки. Для таких сплавов технологи «Эль Металл» активируют специальные защитные циклы частотной модуляции луча.
Сплавы алюминия с магнием (АМг2, АМг3, АМг6) режутся значительно стабильнее. Магний снижает поверхностное натяжение жидкого металла, расплав становится более текучим и легче выдувается азотом. Кромка получается белой, мелкозернистой и чистой. Однако сплавы с высоким содержанием меди и кремния (авиаль АД31 или дюралюминий Д16Т) требуют деликатного подхода: медь резко увеличивает коэффициент отражения луча, что повышает риск обратного отражения и повреждения оптического тракта лазерной головки. Для таких сплавов технологи «Эль Металл» активируют специальные защитные циклы частотной модуляции луча.
Частые вопросы о лазерной обработке алюминия (FAQ)
Что такое обратное отражение лазера и чем оно опасно при резке алюминия?
Поскольку неокисленный алюминий обладает свойствами оптического зеркала, в момент врезки (пока металл не расплавился и не начал поглощать энергию) лазерный луч может отразиться от поверхности листа строго вертикально вверх — обратно в сопло. Это способно мгновенно сжечь защитные стекла, коллиматор или сам оптический кабель лазера. Современные станки компании «Эль Металл» оснащены автоматическими фазовыми поглотителями обратного излучения, что гарантирует безопасность оборудования при работе с высокоотражающими металлами.
Можно ли использовать сжатый воздух вместо азота для резки алюминия?
Использование осушенного сжатого воздуха под давлением 12–15 бар допускается для резки тонкого алюминия (до 2–3 мм) в тех случаях, когда к внешнему виду кромки не предъявляются жесткие требования. Наличие кислорода в воздухе вызывает легкое потемнение (окисление) торца и появление небольшого грата, но этот метод значительно снижает себестоимость погонного метра по сравнению с чистым азотом.
Почему на толстом алюминии углы деталей получаются оплавленными?
При прохождении острых углов станок ЧПУ вынужден кратковременно снижать скорость движения осей (до нуля в самой точке разворота), чтобы изменить вектор. Из-за высокой теплопроводности алюминия в этой точке происходит мгновенная аккумуляция тепла, и угол детали просто стекает вниз. Для предотвращения этого дефекта наши инженеры настраивают функцию программного снижения мощности лазера (пауэр-модуляцию) пропорционально падению скорости станка.
Поскольку неокисленный алюминий обладает свойствами оптического зеркала, в момент врезки (пока металл не расплавился и не начал поглощать энергию) лазерный луч может отразиться от поверхности листа строго вертикально вверх — обратно в сопло. Это способно мгновенно сжечь защитные стекла, коллиматор или сам оптический кабель лазера. Современные станки компании «Эль Металл» оснащены автоматическими фазовыми поглотителями обратного излучения, что гарантирует безопасность оборудования при работе с высокоотражающими металлами.
Можно ли использовать сжатый воздух вместо азота для резки алюминия?
Использование осушенного сжатого воздуха под давлением 12–15 бар допускается для резки тонкого алюминия (до 2–3 мм) в тех случаях, когда к внешнему виду кромки не предъявляются жесткие требования. Наличие кислорода в воздухе вызывает легкое потемнение (окисление) торца и появление небольшого грата, но этот метод значительно снижает себестоимость погонного метра по сравнению с чистым азотом.
Почему на толстом алюминии углы деталей получаются оплавленными?
При прохождении острых углов станок ЧПУ вынужден кратковременно снижать скорость движения осей (до нуля в самой точке разворота), чтобы изменить вектор. Из-за высокой теплопроводности алюминия в этой точке происходит мгновенная аккумуляция тепла, и угол детали просто стекает вниз. Для предотвращения этого дефекта наши инженеры настраивают функцию программного снижения мощности лазера (пауэр-модуляцию) пропорционально падению скорости станка.
Конструкторский аудит и подготовка разверток деталей
При проектировании алюминиевых деталей, вырезаемых из плит толщиной более 6–8 мм, конструкторам важно закладывать увеличенные радиусы скругления внутренних углов и избегать слишком узких технологических пазов (ширина паза должна быть не менее толщины листа). Это обеспечивает стабильную циркуляцию газового потока и гарантирует получение технологически чистого контура без брака.
Производственный комплекс компании «Эль Металл» выполняет высокоточный раскрой листового алюминия и его сплавов на современных волоконных лазерных системах ЧПУ. Наши технологи обладают многолетним опытом работы с цветными металлами, точно рассчитывают коэффициенты К-фактора под последующую гибку и подбирают оптимальные скоростные режимы, что позволяет поставлять клиентам детали с безупречной геометрией и чистой кромкой, не требующей дорогостоящей ручной зачистки.
Необходимо изготовить партию прецизионных деталей из алюминия с гарантией чистоты реза? Направляйте ваши чертежи и файлы DXF инженерам «Эль Металл» — мы проведем профессиональную технологическую экспертизу и предоставим точный расчет стоимости вашего заказа.
