Как подготовить DXF-файл для лазера без ошибок: чек-лист требований к чертежу для минимальной цены реза

2026-06-24 19:39 ЛАЗЕРНАЯ РЕЗКА
Главный секрет того, как подготовить DXF-файл для лазера без технологических ошибок и удержать минимальную цену погонного метра раскроя, заключается в создании абсолютно чистого векторного контура в масштабе 1:1 в едином замкнутом слое с полным удалением размерных линий, штампов КД, осевых разметок и дублирующих сплайнов, которые система ЧПУ ошибочно воспринимает как траекторию реза, а также в закладывании оптимального технологического зазора между деталями на листе (равного толщине проката, но не менее 1.5–2.0 мм), что позволяет алгоритмам TrueShape-нестинга сдублировать мелкие кронштейны внутрь внутренних окон крупных фланцев и применить высокоэффективную технологию совмещенного реза (Common Line). Инжиниринговый центр компании «Эль Металл» осуществляет автоматический сквозной DFM-аудит входящих векторных файлов, а наличие собственного парка волоконных лазеров ультравысокой мощности (от 6–12 кВт) позволяет нам переводить очищенные развертки в готовые детали из черных, нержавеющих и цветных сплавов в круглосуточном режиме с удержанием линейных допусков до ±0,1 мм без термических поводок плоскости.

Как подготовить DXF-файл для лазера без ошибок и снизить цену реза?

Передача конструкторской документации (КД) на заготовительный участок ЧПУ-производства — это ключевой этап, определяющий не только точность будущих деталей, но и итоговую экономику всего проекта. В современном прецизионном машиностроении стандартом обмена данными для раскроя листового проката являются файлы формата DXF (Drawing Exchange Format). На этапе проектирования в CAD-системе чертеж кажется инженеру безупречным. Однако при импорте этого файла в CAM-модуль лазерного комплекса станок часто выдает критические ошибки, зависает или, что еще хуже, начинает вырезать текстовые примечания прямо посреди заготовки, переводя дорогостоящий металл в неисправимый брак.

Причина лавинообразных ошибок кроется в фундаментальном различии между плоским чертежом для слесаря, оформленным по правилам ЕСКД, и цифровым кодом траектории движения режущего фотонного пучка. Лазерный луч не умеет читать надписи, он лишь слепо следует по векторным координатам линий. Чтобы минимизировать время подготовки производства, исключить человеческий фактор и получить максимальную скидку на объем, ТЗ требует соблюдения строгих инжиниринговых правил. Эксперты компании «Эль Металл» подготовили развернутый чек-лист и металлургический регламент подготовки файлов для лазерных станков.

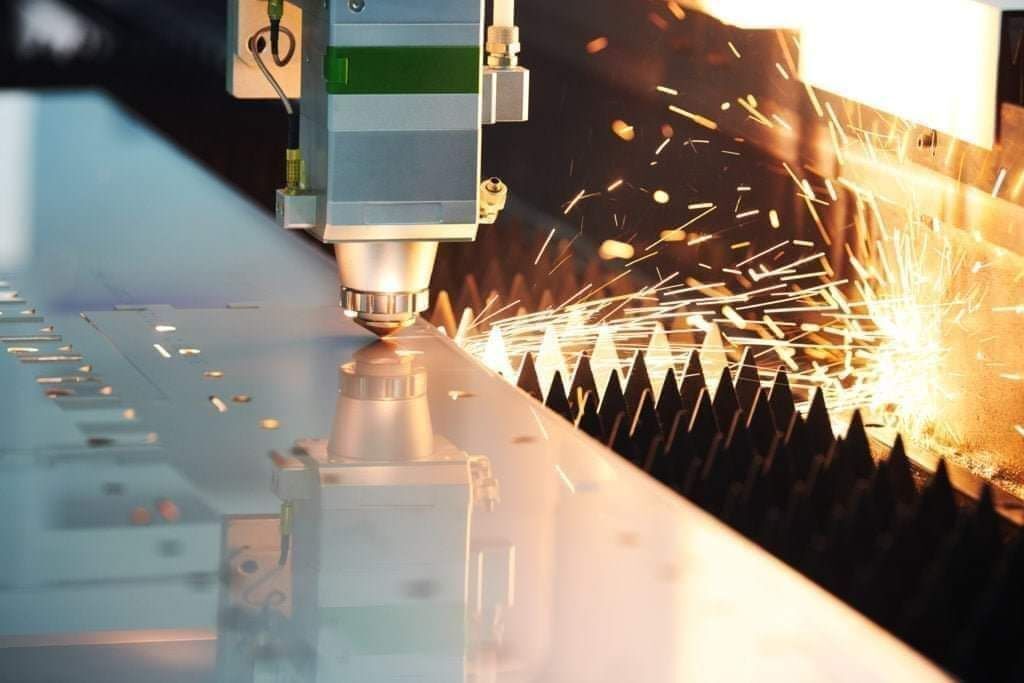

Физика лазерной прошивки: почему грязный чертеж удорожает производство

Чтобы понять, как требования к файлу DXF трансформируются в финансовую экономию бюджета, необходимо разобрать пространственную физику работы волоконного лазера. Процесс вырезания любого замкнутого контура всегда состоит из двух фаз: импульсной прошивки (врезки) точки старта вне рабочей линии и последующего непрерывного движения сопла с подачей вспомогательного газа (высокочистого азота или кислорода).

Проблема незамкнутых контуров и наложения линий (Overlapping): если при экспорте чертежа из AutoCAD или Компас-3D в формат DXF две линии макроса наложились друг на друга, или зазор между точками сплайна составил хотя бы 0.05 мм, CAM-система ЧПУ-станка воспримет это как команду к действию. Дойдя до разрыва, лазерная голова остановится, поднимется, выполнит повторную врезку в соседней точке и продолжит ход. Каждая лишняя врезка — это пиковый расход технологического газа, ускоренный износ медного сопла и локальный перегрев металла. На тонком листе алюминия 4 мм или зеркальной нержавейке лишние врезки вызывают оплавление острых углов и тепловые деформации, переводя деталь в категорию брака.

Чек-лист требований к файлу DXF для лазерного раскроя ЧПУ

Сводный инженерный регламент подготовки векторной графики, внедренный в конструкторском бюро завода «Эль Металл»:

Элемент чертежа и параметр
Ошибочное исполнение (рост цены / брак)
Технологическая норма «Эль Металл»
Масштаб и проекции
Масштаб 1:5, наличие трех проекций, изометрии
Строгий масштаб 1:1, только одна плоская развертка
Вспомогательная графика
Наличие рамок, штампов КБ, размеров, осевых линий
Полное удаление всего, кроме контура детали
Структура векторных линий
Использование двойных контуров, обрывков, наложений
100% замкнутые полилинии, отсутствие дубликатов
Геометрия сплайнов и дуг
Сложные NURBS-сплайны (аппроксимация точками)
Конвертация сплайнов в чистые окружности и дуги Arc
Минимальные отверстия
Диаметр отверстия меньше 50% от толщины листа
Диаметр отверстия равен или больше толщины (D ≥ 1S)

Инжиниринговые инструменты нестинга: как чистый DXF экономит деньги

1. Максимизация КИМ через алгоритмы TrueShape-нестинга: когда вы присылаете идеально чистый файл DXF, CAM-программа нашего инжинирингового центра мгновенно распознает истинную геометрическую форму (TrueShape) детали. Программа начинает комбинировать детали на виртуальном листе проката по принципу пазла. Если в заказе присутствуют крупные фланцы или панели конвейеров со сквозными внутренними окнами, нестинг автоматически заносит внутрь этих пустых зон мелкие кронштейны, косынки или шайбы. Коэффициент использования металла (КИМ) поднимается с базовых 65% до прецизионных 85–94%, что сокращает ваши затраты на закупку сырья до 25%.
2. Активация технологии совмещенного реза (Common Line Cutting): если контуры деталей в DXF-файле очищены и имеют строгие прямолинейные участки, программа способна состыковать их гранями вплотную друг к другу. Лазерный ЧПУ-станок прорезает одну общую линию вместо двух раздельных. Это дает мощный экономический эффект: машинное время работы дорогостоящего оптического излучателя сокращается ровно в два раза, и пропорционально уменьшается расход газов (азота под давлением 20 бар), снижая себестоимость погонного метра реза.
3. Предотвращение коллизий с помощью микроперемычек (Micro-joints): при плотной автоматической раскладке малых заготовок существует риск того, что вырезанный фрагмент наклонится на игольчатом столе станка под действием сверхзвуковой струи газа. Выступающий торец детали может зацепить движущийся на высокой скорости ЧПУ-портал, что приведет к поломке лазерной головы. Программа нестинга автоматически расставляет в файле микроскопические удерживающие перемычки (толщиной 0.2–0.4 мм). Детали надежно зафиксированы в скелете листа до конца цикла, что исключает аварийные остановы и гарантирует сдачу партии точно в срок.

Часто задаваемые вопросы главных конструкторов и закупщиков (FAQ)

Почему нельзя использовать сплайны при подготовке контура детали для лазера?
Сплайны (NURBS-кривые) превосходно выглядят на экране монитора в CAD-программе, но большинство стоек ЧПУ лазерных станков физически не умеют отрабатывать сплайновые функции в коде G-code. При импорте файла CAM-система вынуждена проводить принудительную аппроксимацию сплайна — разбивать плавную кривую на тысячи микроскопических прямолинейных отрезков длиной в сотые доли миллиметра. В результате лазерный станок вместо плавного скольжения начинает двигаться микрорывками, лазерная голова вибрирует, а кромка реза получается покрытой глубокой шероховатостью и зазубринами (эффект стиральной доски). Перед сохранением DXF обязательно конвертируйте все сплайны в стандартные полилинии, состоящие из чистых радиусных дуг (Arc) и векторов.

В какой версии формата DXF лучше всего сохранять чертежи для Эль Металл?
Наиболее стабильной, универсальной и очищенной от лишних метаданных является версия формата DXF AutoCAD 2000 / 2004 (LT2000). Современные завышенные версии формата (например, DXF 2018) часто содержат тяжелые внутренние надстройки параметризации, трехмерные привязки плоскостей и кодировки шрифтов, которые некорректно считываются импортными CAM-модулями раскроя, вызывая зависание алгоритмов нестинга. Сохранение в формате старой версии гарантирует стопроцентное и мгновенное открытие файла на любом ЧПУ-комплексе.

Что такое «правило Leads» (линий врезки) и должен ли конструктор рисовать их в DXF?
Линия врезки (Leads) — это плавный стартовый технологический хвост (дуга или прямая длиной 2–5 мм), по которому лазерный луч заходит из точки прошивки металла на основной контур детали. Делать прошивку прямо на линии детали нельзя, так как в месте врезки образуется глубокая оплавленная лунка. Конструктору заносить эти линии врезки в файл DXF категорически запрещено. Технолог «Эль Металл» расставляет Leads автоматически в CAM-программе с учетом марки сплава и толщины листа: для кислородного раскроя черного листа 10 мм требуется длинный прямой заход, а для высокоскоростной азотной резки алюминия 4 мм или нержавеющей стали AISI 304 применяется короткая радиусная дуга.

Инжиниринговый регламент DFM: подготовка деталей под последующую гибку

При проектировании чертежей заготовок, которые после лазерного участка отправляются на гибочный пресс с ЧПУ, конструкторам важно закладывать правильное расстояние от кромки любых перфораций до линий будущего изгиба (L ≥ 2S + R): это предотвращает утяжку металла в ручей матрицы, исключает овальность отверстий и устраняет увод параллельности полок, гарантируя удержание прецизионного линейного допуска в пределах 0.5 мм без рисков пространственного брака геометрии.

Хотите оптимизировать затраты на раскрой листового проката, исключить переплату за отходы и получить идеальные детали? Присылайте ваши векторные развертки специалистам компании «Эль Металл». Наша технологическая служба проведет бесплатный DFM-аудит ваших файлов DXF, выполнит плотный TrueShape-раскрой на волоконных лазерных комплексах ультравысокой мощности и обеспечит сдачу заказа точно в согласованный срок по минимальной цене.
