Если лента конвейера постоянно уходит вбок (съезжает с барабана), необходимо восстановить баланс сил сопротивления и центрирования. Главная причина схода — нарушение перпендикулярности осей приводного и натяжного барабанов относительно продольной оси рамы, а также неравномерная загрузка трассы. Чтобы исправить сход полотна, технологи применяют пошаговый алгоритм: сначала проверяют геометрическую соосность конструкции лазерным дальномером, очищают барабаны и ролики от налипшей грязи, затем настраивают натяжные винты по правилу «куда бежит — туда тяни», а для долгосрочной стабилизации монтируют дефлекторные (центрирующие) ролики и выполняют футеровку приводного вала.
Физика схода транспортерной ленты: закон наименьшего сопротивления
Движение конвейерного полотна по роликоопорам подчиняется базовым законам механики. Гибкая полимерная или резинотканевая лента всегда стремится двигаться в сторону, где натяжение меньше, или перпендикулярно оси вращения, на которую она натыкается. Если один из поддерживающих роликов или концевой барабан развернут хотя бы на долю градуса, он начинает работать как направляющий клин, сталкивая полотно вбок.
Когда возникает перекос, силы трения распределяются неравномерно. На одном из бортов натяжение критически возрастает, а на противоположном — падает. В результате лента лавинообразно смещается со средней линии. Если вовремя не остановить этот процесс, край полотна начнет тереться о стальную станину конвейера. Это приводит к мгновенному размочаливанию корда, срезанию механических замков и полной деградации дорогостоящего материала, что надолго парализует складскую или производственную логистику.
Когда возникает перекос, силы трения распределяются неравномерно. На одном из бортов натяжение критически возрастает, а на противоположном — падает. В результате лента лавинообразно смещается со средней линии. Если вовремя не остановить этот процесс, край полотна начнет тереться о стальную станину конвейера. Это приводит к мгновенному размочаливанию корда, срезанию механических замков и полной деградации дорогостоящего материала, что надолго парализует складскую или производственную логистику.
4 главные причины искривления траектории полотна
Перед тем как крутить регулировочные узлы, инженеры компании «Эль Металл» рекомендуют провести дефектовку линии для выявления первопричины схода:
- Грязь и налипание шлака: остатки упаковочного скотча, просыпи сыпучих грузов или влажная пыль налипают на цилиндрическую поверхность барабанов и роликов. В месте налипания образуется локальное утолщение (бочка). Диаметр вала в этой точке увеличивается, линейная скорость возрастает, и лента, подчиняясь физике процесса, взбегает на эту возвышенность, смещаясь с оси.
- Несимметричная подача груза: если коробки или сыпучий материал падают на ленту со сдвигом к одному борту, этот борт проседает под тяжестью. Возникает поперечная составляющая силы тяжести, которая непрерывно стягивает движущееся полотно в сторону перегруженного края.
- Геометрический перекос рамы («пропеллер»): при некачественном монтаже металлоконструкции или деформации опорных стоек складской техникой станина конвейера теряет плоскостность. Балки скручиваются винтом, нарушая параллельность всех промежуточных роликоопор.
- Некачественная склейка или стыковка ленты: если при бесконечном соединении полотна (вулканизации или прессовании) торцы были подрезаны не под строгие 90 градусов, сама лента получает сабельность (серповидную кривизну). Такой дефект легко распознать: сход происходит циклично — лента уходит вбок только тогда, когда мимо барабана проходит место стыка.
Пошаговое руководство по центровке ленты: инженерный алгоритм
Регулировка натяжения должна выполняться строго на пустом конвейере и в динамике (при включенном приводе). Настройку ведут последовательно — от приводного узла по ходу движения полотна:
- Глубокая очистка: полностью остановите конвейер и очистите все вращающиеся элементы (барабаны, дефлекторы, ролики нижнего возврата) щетками и обезжиривающими составами.
- Настройка по правилу «Куда бежит — туда тяни»: подойдите к натяжному барабану со стороны схода. Если лента уходит вправо, необходимо с помощью регулировочного винта сместить правый край барабана вперед (по ходу движения) или подтянуть его. Это увеличит натяжение на дефектном борту и выдавит полотно обратно на центр. Поворачивайте винт плавно — не более чем на 0.5–1 оборот за раз.
- Фактор инерции системы: категорически запрещено крутить винты с обеих сторон одновременно или делать это быстро. После каждого полуоборота гайки делайте паузу в 2–3 полных оборота ленты по всей длине трассы. Полимерным материалам требуется время, чтобы перераспределить внутренние напряжения и изменить траекторию качения.
Сравнение эффективности механических элементов центрирования
Матрица подбора модернизационных компонентов для автоматического удержания оси транспортера:
| Модернизационный элемент | Физический принцип работы | Достоинства решения | Ограничения по интеграции |
| Бочкообразные барабаны | Диаметр краев барабана занижен на 1–2% относительно его центра. | Постоянное пассивное центрирование за счет разности линейных скоростей. | Эффективны только на коротких конвейерных линиях (до 10–15 метров). |

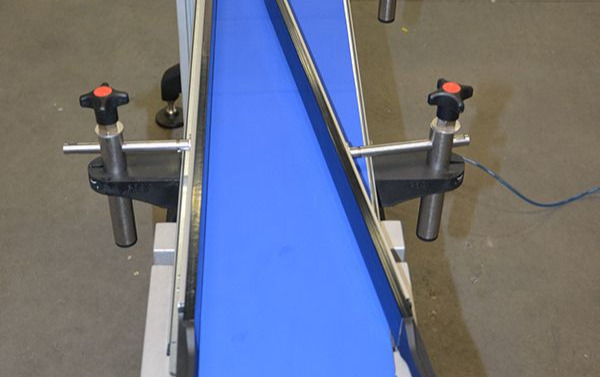

| Дефлекторные ролики (боковые упоры) | Вертикальные ролики жестко ограничивают физический выход ленты за габариты рамы. | 100% гарантия от аварийного схода и сваливания полотна со станины. | При сильном сходе вызывают ускоренный износ и разлохмачивание краев ПВХ-ленты. |
| Саморегулирующиеся роликоопоры | Поворотная рама отклоняется по горизонтали при давлении сместившейся ленты на рычаг. | Активное динамическое выравнивание траектории под переменной нагрузкой. | Усложняют металлоемкость конструкции, чувствительны к цементной и абразивной пыли. |
Футеровка барабана: как поднять коэффициент сцепления в два раза
Если конвейер работает в сыром помещении, неотапливаемом складе или перемещает маслянистые грузы, точечная регулировка винтов может не дать долгосрочного эффекта. Гладкий стальной барабан начинает проскальзывать относительно внутренней обкладки полотна, фрикционный баланс теряется, и лента хаотично гуляет из стороны в сторону.
Надежным промышленным решением является футеровка (обрезинивание) приводного барабана. На цилиндрическую поверхность вала наносится специальное резиновое или полиуретановое покрытие с ромбовидным или шевронным протектором. Футеровка решает две критические задачи: увеличивает коэффициент сцепления между металлом и лентой в 2–2.5 раза (что исключает пробуксовку при пуске) и выдавливает воду, влагу и мелкую грязь из пятна контакта по канавкам протектора наружу. Лента ложится на барабан стабильно и мертвой хваткой удерживает осевую траекторию.
Надежным промышленным решением является футеровка (обрезинивание) приводного барабана. На цилиндрическую поверхность вала наносится специальное резиновое или полиуретановое покрытие с ромбовидным или шевронным протектором. Футеровка решает две критические задачи: увеличивает коэффициент сцепления между металлом и лентой в 2–2.5 раза (что исключает пробуксовку при пуске) и выдавливает воду, влагу и мелкую грязь из пятна контакта по канавкам протектора наружу. Лента ложится на барабан стабильно и мертвой хваткой удерживает осевую траекторию.
Частые вопросы о центровке и регулировке конвейеров (FAQ)
До какого предела можно натягивать ленту, чтобы прекратить её сход?
Перенатяжение — опасная ошибка. Стремясь удержать полотно, операторы часто затягивают винты до упора. Это приводит к критической нагрузке на подшипниковые узлы валов, перегреву мотор-редуктора и необратимому растяжению самого корда ленты. Правильное натяжение проверяется физически: на пустом конвейере в центре трассы вы должны иметь возможность легко приподнять ленту рукой над настилом на 30–50 мм.
Почему лента съезжает только при полной загрузке, а пустая идет ровно?
Это явный признак несимметричной подачи груза из загрузочного бункера или робота-укладчика. Груз смещает центр тяжести системы. Также это может свидетельствовать о недостаточной жесткости рамы мезонина или конвейера: под весом коробок одна из балок локально прогибается, увлекая за собой опорную ось промежуточного ролика.
Помогают ли направляющие профили (V-образные направляющие)?
Да, приварка продольного резинового или ПВХ профиля на внутреннюю сторону ленты — отличный прецизионный метод защиты. Для этого на приводном и натяжном барабанах, а также на опорном столе фрезеруются специальные продольные пазы, в которые укладывается этот киль. Конструкция физически не может уйти вбок, однако это усложняет стоимость полотна и требует высокой точности изготовления валов.
Перенатяжение — опасная ошибка. Стремясь удержать полотно, операторы часто затягивают винты до упора. Это приводит к критической нагрузке на подшипниковые узлы валов, перегреву мотор-редуктора и необратимому растяжению самого корда ленты. Правильное натяжение проверяется физически: на пустом конвейере в центре трассы вы должны иметь возможность легко приподнять ленту рукой над настилом на 30–50 мм.
Почему лента съезжает только при полной загрузке, а пустая идет ровно?
Это явный признак несимметричной подачи груза из загрузочного бункера или робота-укладчика. Груз смещает центр тяжести системы. Также это может свидетельствовать о недостаточной жесткости рамы мезонина или конвейера: под весом коробок одна из балок локально прогибается, увлекая за собой опорную ось промежуточного ролика.
Помогают ли направляющие профили (V-образные направляющие)?
Да, приварка продольного резинового или ПВХ профиля на внутреннюю сторону ленты — отличный прецизионный метод защиты. Для этого на приводном и натяжном барабанах, а также на опорном столе фрезеруются специальные продольные пазы, в которые укладывается этот киль. Конструкция физически не может уйти вбок, однако это усложняет стоимость полотна и требует высокой точности изготовления валов.
Конструкторские стандарты и модернизация интралогистики
При проектировании конвейерного оборудования важно закладывать элементы самоцентрирования на уровне КД. Конструкторский отдел компании «Эль Металл» рассчитывает пространственную жесткость станин с запасом по крутящему моменту и укомплектовывает натяжные станции прецизионными упорными резьбовыми парами, что позволяет обслуживающему персоналу склада выполнять калибровку трассы в считанные минуты без риска повреждения узлов.
Инжиниринговый и производственный комплекс компании «Эль Металл» осуществляет проектирование, производство и сервисное обслуживание ленточных и роликовых транспортеров любой сложности. Мы используем только сертифицированные полимерные полотна стабильной геометрии, выполняем точную лазерную калибровку соосности валов при сборке и оснащаем конвейеры надежными системами защиты кромок. Это полностью исключает риски внезапного схода ленты и гарантирует бесперебойную эксплуатацию линий в круглосуточном режиме 24/7.
Ваш конвейер постоянно портит ленту или требует ежедневной регулировки? Обращайтесь к инженерам «Эль Металл» — мы проведем аудит геометрии вашей трассы, выявим скрытые дефекты рамы и выполним профессиональную модернизацию оборудования с гарантией стабильной работы потока.
