Выбор между резинотканевой, ПВХ и модульной конвейерной лентой зависит от характера груза, условий окружающей среды и геометрии трассы. Резинотканевое полотно выбирают для тяжелых, абразивных материалов (щебень, руда, уголь) и уличной эксплуатации благодаря высокой прочности и температурному диапазону от -45°C до +60°C. Легкие ПВХ-ленты оптимальны для штучных грузов, коробок и пищевых производств внутри сухих помещений, так как они работают тихо, не растягиваются и гигиеничны. Модульные пластиковые ленты применяются на сложных поворотных, спиральных трассах и в условиях постоянной мойки агрессивной химией, поскольку их поврежденные звенья можно быстро заменить поштучно без демонтажа всего полотна.
Резинотканевая лента: силовой каркас для экстремальных нагрузок
Резинотканевые полотна — это тяжелый индустриальный стандарт. Конструктивно они состоят из многослойного тканевого каркаса (обычно из прочных нитей полиэфира и полиамида типа ЕР или ТК) и наружных резиновых обкладок, защищающих корд от истирания и порезов.
Главная точка входа для применения резинотканевых лент — транспортировка грузов с высокой плотностью и острыми кромками (цемент, кирпич, металлолом, горные породы). Резина обладает великолепной эластичностью и ударной вязкостью: при падении тяжелого камня с высоты загрузочного бункера обкладка амортизирует удар, предотвращая разрыв текстильного сердечника. Кроме того, этот тип полотна устойчив к ультрафиолету, влаге и морозу, что делает его незаменимым для карьеров, бетонных заводов и открытых логистических терминалов. Однако из-за большой собственной массы такие ленты требуют установки мощных мотор-редукторов и барабанов увеличенного диаметра.
ПВХ и ПУ ленты: прецизионность и санитарная чистота
Полимерные ленты из поливинилхлорида (ПВХ) или полиуретана (ПУ) относятся к классу легких конвейерных полотен. Их каркас состоит из 1–3 слоев жесткого полиэфирного корда, который практически не растягивается в процессе эксплуатации.
- ПВХ-ленты — это базовое решение для складской логистики, распределительных центров и перемещения картонной или пластиковой тары. Они обладают низким коэффициентом собственного трения, работают бесшумно и не пачкают упаковку товара. Для наклонных конвейеров (подъем коробок до 20–25°) ПВХ-ленты выпускаются со специальной шероховатой структурой типа Supergrip («рыбья чешуя» или «вафля»), которая намертво удерживает груз от соскальзывания.
- Полиуретановые (ПУ) ленты значительно дороже, но обладают абсолютной химической инертностью. Они не впитывают растительные и животные жиры, выдерживают обработку дезинфицирующими растворами и применяются на прямых участках контакта с продуктами питания (кондитерские изделия, разделка мяса, выпечка).

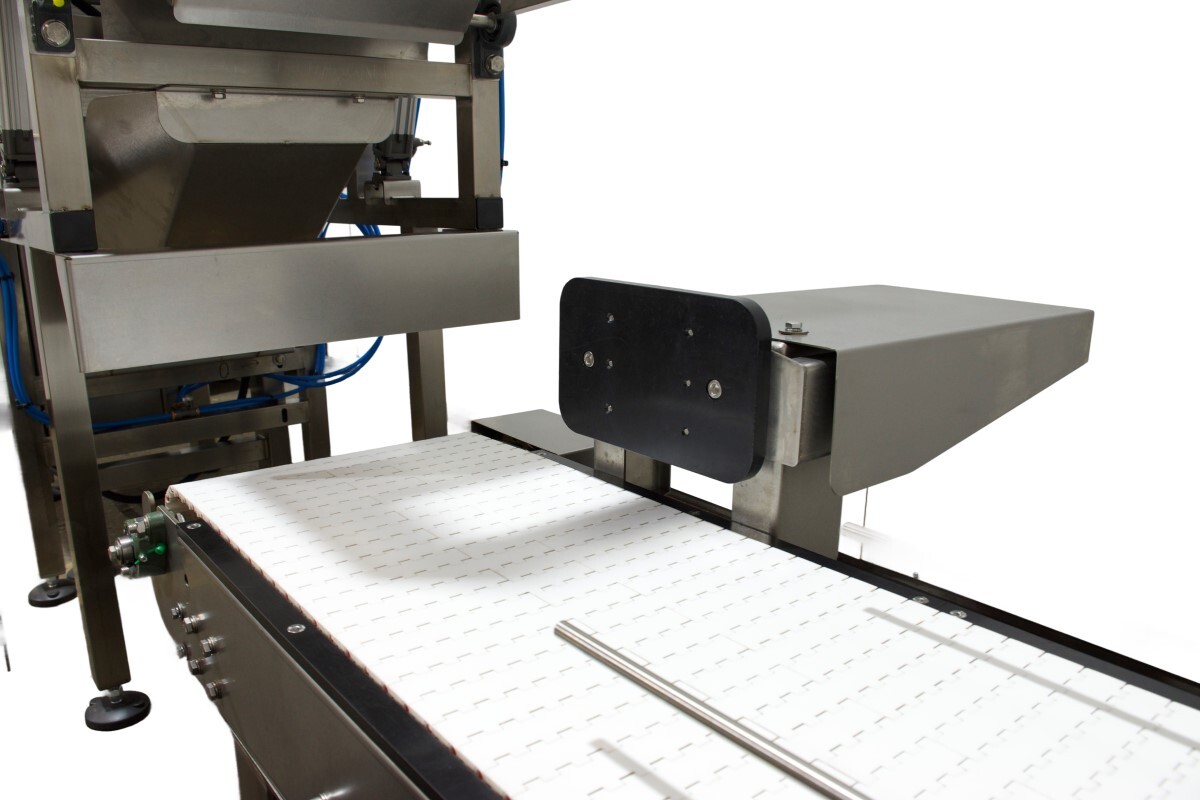

Модульная лента: конструктор для сложных пространственных трасс
Модульное полотно принципиально отличается от гибких сплошных лент. Оно собирается из отдельных литых пластиковых кирпичиков (модулей) из полипропилена (PP), полиэтилена (PE) или полиацетала (POM), которые соединяются между собой поперечными штифтами в единый шлейф.
Ключевое преимущество модульной архитектуры — возможность построения сложных поворотных, змеевидных и спиральных конвейерных систем на одном приводном узле. Лента движется не за счет трения о барабан, а за счет жесткого зацепления пластиковых звездочек привода за внутренние пазы модулей. Это полностью исключает проблему проскальзывания и ухода полотна вбок под нагрузкой. Модульные ленты обладают непревзойденной ремонтопригодностью: при поломке (например, падении тяжелого инструмента) не нужно менять всю ленту или вызывать бригаду для горячей вулканизации — достаточно вручную заменить 2–3 поврежденных модуля за 10 минут, вытащив соединительный штифт.
Сравнительная матрица характеристик конвейерных полотен
Инженерная шпаргалка для быстрого подбора типа полотна под условия эксплуатации конвейера:
Частые вопросы при подборе конвейерного полотна (FAQ)
Можно ли заменить изношенную ПВХ-ленту на модульную без переделки конвейера? Категорически нет. Это потребует полной реконструкции приводной группы и опорного стола. Ленточные конвейеры используют гладкие стальные приводные барабаны и плоский настил. Модульная лента требует установки приводного вала с квадратным сечением и насаженными на него зубчатыми приводными звездочками, а также специальных полиэтиленовых направляющих скольжения вместо стального листа.
Какая лента лучше всего подходит для работы в условиях заморозки (до -30°C)? Для шоковой заморозки полуфабрикатов (пельмени, ягоды) сплошные ПВХ-ленты не подходят — на морозе они дубеют, трескаются и лопаются. В таких условиях применяются либо специализированные резинотканевые ленты с морозостойким резиновым компаундом (класс ХЛ), либо модульные ленты из специального полиэтилена (PE), который сохраняет эластичность и ударную прочность при экстремально низких температурах (до -70°C).
Почему резинотканевая лента начинает сильно вытягиваться после старта? Это естественный процесс для многослойных текстильных каркасов в первые недели эксплуатации (первичное вытягивание нитей корда). Для компенсации этого фактора в конструкцию конвейера обязательно закладывается винтовая или грузовая натяжная станция с ходом ползуна не менее 1.5–3% от общей длины трассы, позволяющая своевременно выбирать избыточную слабину шлейфа.
Инженерные стандарты и рекомендации для разработки ТЗ
При составлении технического задания на конвейерное оборудование важно помнить: тип полотна жестко диктует конфигурацию всей приводной кинематики. Попытка сэкономить и выбрать более дешевую ленту без учета крутящего момента мотор-редуктора и диаметра валов приведет к быстрому разрушению подшипниковых узлов или проскальзыванию привода. Оптимальное проектирование всегда идет от физических свойств груза к материалу ленты, и лишь затем — к расчету прочности металлокаркаса.
Конструкторское бюро компании «Эль Металл» осуществляет проектирование, математическое моделирование грузопотоков и производство конвейерных систем любой сложности под ключ. Наши инженеры подбирают комплектующие и типы полотен (от ведущих европейских и отечественных брендов) в сбалансированном соответствии с вашим технологическим регламентом, что гарантирует высокую живучесть оборудования и бесперебойную автоматизацию вашего склада или производственного цеха.
Планируете покупку конвейера или замену изношенного полотна? Направляйте технические требования, габариты и массу перемещаемого груза специалистам «Эль Металл» — мы проведем квалифицированный технологический расчет и предоставим оптимальное инженерное решение под ваш бюджет.
