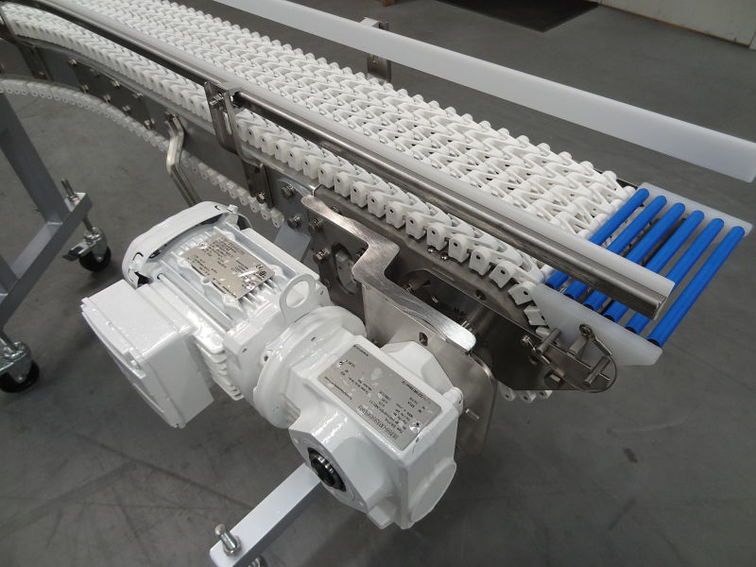

Главная причина необоснованных затрат на избыточную мощность приводных узлов или, напротив, аварийного перегрева и выхода из строя обмоток электродвигателя — это расчет тягового усилия «по аналогам» без учета реальных сил трения, динамических пусковых моментов и КПД механических передач конвейера. Если заложить мотор-редуктор без детального анализа коэффициентов сопротивления движению полотна, привод либо будет постоянно работать на пределе возможностей, перегреваясь до критических температур, либо станет потреблять лишнюю электроэнергию на холостом ходу, увеличивая общую себестоимость эксплуатации оборудования. Конструкторское бюро компании «Эль Металл» осуществляет прецизионный инжиниринг и расчет конвейерных систем полного цикла, подбирая оптимальную мощность мотор-редуктора под конкретные веса, скорости и режимы работы вашей технологической линии.
Физика распределения нагрузок и из чего складывается тяговое усилие
Тяговая мощность на валу приводного барабана конвейера — это строгое математическое отражение всех сил сопротивления, которые необходимо преодолеть для перемещения груза. Суммарное тяговое усилие (W) складывается из трех основных составляющих: силы сопротивления движению незагруженной ленты по роликоопорам, силы преодоления веса самого транспортируемого материала и силы подъема груза, если трасса конвейера имеет наклонный участок.
Каждая из этой сил зависит от коэффициентов трения. Например, трение качения роликов по ПВХ или резинотканевому полотну существенно меняется в зависимости от качества подшипников и жесткости станины. Если рама конвейера спроектирована некорректно и начинает «гулять» под нагрузкой, ролики перекашиваются, а сопротивление движению возрастает на 30–40%. В условиях промышленного производства специалисты «Эль Металл» рассчитывают каждый узел в специализированных CAD-системах, что позволяет определить точный вектор нагрузок и исключить как занижение мощности привода, так и закупку неоправданно дорогих «лишних» киловатт.
Каждая из этой сил зависит от коэффициентов трения. Например, трение качения роликов по ПВХ или резинотканевому полотну существенно меняется в зависимости от качества подшипников и жесткости станины. Если рама конвейера спроектирована некорректно и начинает «гулять» под нагрузкой, ролики перекашиваются, а сопротивление движению возрастает на 30–40%. В условиях промышленного производства специалисты «Эль Металл» рассчитывают каждый узел в специализированных CAD-системах, что позволяет определить точный вектор нагрузок и исключить как занижение мощности привода, так и закупку неоправданно дорогих «лишних» киловатт.
5 критических факторов при подборе мощности мотор-редуктора
В проектной практике инжинирингового центра компании «Эль Металл» выделяют пять фундаментальных факторов, определяющих надежность работы приводного узла транспортера:
1. Динамический пусковой момент (эффект старта под нагрузкой): в момент запуска заполненного конвейера двигателю необходимо преодолеть силы инерции покоя и вязкое сопротивление застоявшейся смазки в подшипниках. Пусковой ток может превышать номинальный в 5–7 раз. Если мотор подобран без запаса по пусковому моменту, он просто не провернет вал и уйдет в аварийный останов по перегрузке.
2. Коэффициент полезного действия (КПД) редуктора: тип механической передачи играет ключевую роль. Дешевые червячные редукторы имеют низкий КПД (около 65–75%) и сильно нагреваются в процессе работы из-за трения скольжения. Цилиндрические и коническо-цилиндрические редукторы обеспечивают КПД до 95–98%, что позволяет использовать менее мощный электродвигатель при сопоставимом крутящем моменте.
3. Сервис-фактор (Service Factor): это коэффициент эксплуатационной надежности, показывающий способность редуктора выдерживать ударные нагрузки и частые пуски. Для легких конвейеров периодического действия сервис-фактор закладывается на уровне 1.0–1.2, а для heavy цепных транспортеров, работающих круглосуточно с абразивным сырьем — увеличивается до 1.5–1.8.
4. Режим работы и тепловой баланс: при постоянной работе электродвигателя на пониженных оборотах (через частотный преобразователь) штатная крыльчатка охлаждения теряет эффективность. Тепло от обмоток не успевает отводиться, что приводит к разрушению лаковой изоляции и межвитковому замыканию. Для таких режимов мы устанавливаем независимый принудительный обдув (наездник).
5. Внешние условия эксплуатации: литейный цех с температурой воздуха +50°C, неотапливаемый логистический склад с морозами до -25°C или пищевое производство с влажной средой требуют использования двигателей с соответствующим классом защиты (IP55, IP66) и специальным исполнением смазки.
1. Динамический пусковой момент (эффект старта под нагрузкой): в момент запуска заполненного конвейера двигателю необходимо преодолеть силы инерции покоя и вязкое сопротивление застоявшейся смазки в подшипниках. Пусковой ток может превышать номинальный в 5–7 раз. Если мотор подобран без запаса по пусковому моменту, он просто не провернет вал и уйдет в аварийный останов по перегрузке.
2. Коэффициент полезного действия (КПД) редуктора: тип механической передачи играет ключевую роль. Дешевые червячные редукторы имеют низкий КПД (около 65–75%) и сильно нагреваются в процессе работы из-за трения скольжения. Цилиндрические и коническо-цилиндрические редукторы обеспечивают КПД до 95–98%, что позволяет использовать менее мощный электродвигатель при сопоставимом крутящем моменте.
3. Сервис-фактор (Service Factor): это коэффициент эксплуатационной надежности, показывающий способность редуктора выдерживать ударные нагрузки и частые пуски. Для легких конвейеров периодического действия сервис-фактор закладывается на уровне 1.0–1.2, а для heavy цепных транспортеров, работающих круглосуточно с абразивным сырьем — увеличивается до 1.5–1.8.
4. Режим работы и тепловой баланс: при постоянной работе электродвигателя на пониженных оборотах (через частотный преобразователь) штатная крыльчатка охлаждения теряет эффективность. Тепло от обмоток не успевает отводиться, что приводит к разрушению лаковой изоляции и межвитковому замыканию. Для таких режимов мы устанавливаем независимый принудительный обдув (наездник).
5. Внешние условия эксплуатации: литейный цех с температурой воздуха +50°C, неотапливаемый логистический склад с морозами до -25°C или пищевое производство с влажной средой требуют использования двигателей с соответствующим классом защиты (IP55, IP66) и специальным исполнением смазки.
Инженерная таблица подбора оптимальной мощности привода в «Эль Металл»
Сводный регламент базовых параметров мотор-редукторов для ленточных транспортеров (длина 10 м, скорость движения 0.5 м/с):
3 метода энергоэффективного управления конвейерными системами
Для минимизации затрат на электроэнергию и продления жизненного цикла приводных узлов, конструкторское бюро «Эль Металл» интеграл в системы управления современные мехатронные решения:
1. Внедрение частотных преобразователей с векторным управлением: инвертор позволяет плавно разгонять конвейер, полностью устраняя колоссальные пусковые токи и ударные нагрузки на зубья шестерен редуктора. Программирование функции «плавного пуска» позволяет снизить требуемую установленную мощность двигателя на 15–20% за счет исключения пиковых стартовых перегрузок.
2. Автоматическое отключение по датчикам наличия груза: если конвейерная линия интегрирована в автоматизированный комплекс предприятия, датчики подпора или оптические сенсоры фиксируют отсутствие материала на ленте. Система автоматически переводит мотор в режим ожидания или полностью останавливает его, ликвидируя нерациональную работу привода на холостом ходу.
3. Использование парных приводов (Dual Drive): для сверхдлинных или тяжелонагруженных магистральных транспортеров мы разделяем общую мощность на два независимых мотор-редуктора, установленных на приводном и ведомом валах. Программная синхронизация частот вращения позволяет распределить крутящий момент равномерно, предотвращая проскальзывание полотна и снижая требования к габаритам отдельных двигателей.
1. Внедрение частотных преобразователей с векторным управлением: инвертор позволяет плавно разгонять конвейер, полностью устраняя колоссальные пусковые токи и ударные нагрузки на зубья шестерен редуктора. Программирование функции «плавного пуска» позволяет снизить требуемую установленную мощность двигателя на 15–20% за счет исключения пиковых стартовых перегрузок.
2. Автоматическое отключение по датчикам наличия груза: если конвейерная линия интегрирована в автоматизированный комплекс предприятия, датчики подпора или оптические сенсоры фиксируют отсутствие материала на ленте. Система автоматически переводит мотор в режим ожидания или полностью останавливает его, ликвидируя нерациональную работу привода на холостом ходу.
3. Использование парных приводов (Dual Drive): для сверхдлинных или тяжелонагруженных магистральных транспортеров мы разделяем общую мощность на два независимых мотор-редуктора, установленных на приводном и ведомом валах. Программная синхронизация частот вращения позволяет распределить крутящий момент равномерно, предотвращая проскальзывание полотна и снижая требования к габаритам отдельных двигателей.
Частые вопросы главных инженеров и энергетиков предприятий (FAQ)
Что экономически выгоднее: дешевый червячный редуктор или дорогой цилиндрический?
в моменте покупки червячный узел дешевле на 30–50%. Однако из-за низкого КПД он превращает значительную часть энергии в тепло, требуя установки более мощного мотора. За 1–2 года непрерывной эксплуатации затраты на лишнюю электроэнергию и регулярное техническое обслуживание червячной передачи полностью перекрывают разницу в цене. Для серийных и нагруженных линий «Эль Металл» закладывает исключительно цилиндрический инжиниринг.
Как защитить двигатель конвейера от мгновенного сгорания при случайном заклинивании ленты?
базовые тепловые реле в шкафу управления реагируют на перегрузку с задержкой в несколько секунд, чего часто достаточно для перегрева обмоток. Мы решаем эту проблему комплексно: устанавливаем мотор-редукторы со встроенными термодатчиками (PTC-термисторами) непосредственно в обмотках, программируем быструю токовую защиту в частотном преобразователе и монтируем механические муфты предельного момента на валу, которые мгновенно разрывают кинематическую связь при превышении критического сопротивления.
Можно ли поставить на конвейер мотор большей мощности, если нужного номинала нет на складе?
установка избыточно мощного привода (например, 5.5 кВт вместо расчетных 2.2 кВт) допустима как временная мера, но имеет негативные последствия. Во-первых, увеличиваются пусковые нагрузки на механическую часть станины, что ускоряет износ цепей или ПВХ-ленты. Во-вторых, асинхронный двигатель, работающий с недогрузкой, имеет крайне низкий коэффициент мощности (cos φ), что приводит к росту потребления реактивной энергии и дополнительным штрафам от энергосбытовых компаний.
в моменте покупки червячный узел дешевле на 30–50%. Однако из-за низкого КПД он превращает значительную часть энергии в тепло, требуя установки более мощного мотора. За 1–2 года непрерывной эксплуатации затраты на лишнюю электроэнергию и регулярное техническое обслуживание червячной передачи полностью перекрывают разницу в цене. Для серийных и нагруженных линий «Эль Металл» закладывает исключительно цилиндрический инжиниринг.
Как защитить двигатель конвейера от мгновенного сгорания при случайном заклинивании ленты?
базовые тепловые реле в шкафу управления реагируют на перегрузку с задержкой в несколько секунд, чего часто достаточно для перегрева обмоток. Мы решаем эту проблему комплексно: устанавливаем мотор-редукторы со встроенными термодатчиками (PTC-термисторами) непосредственно в обмотках, программируем быструю токовую защиту в частотном преобразователе и монтируем механические муфты предельного момента на валу, которые мгновенно разрывают кинематическую связь при превышении критического сопротивления.
Можно ли поставить на конвейер мотор большей мощности, если нужного номинала нет на складе?
установка избыточно мощного привода (например, 5.5 кВт вместо расчетных 2.2 кВт) допустима как временная мера, но имеет негативные последствия. Во-первых, увеличиваются пусковые нагрузки на механическую часть станины, что ускоряет износ цепей или ПВХ-ленты. Во-вторых, асинхронный двигатель, работающий с недогрузкой, имеет крайне низкий коэффициент мощности (cos φ), что приводит к росту потребления реактивной энергии и дополнительным штрафам от энергосбытовых компаний.
