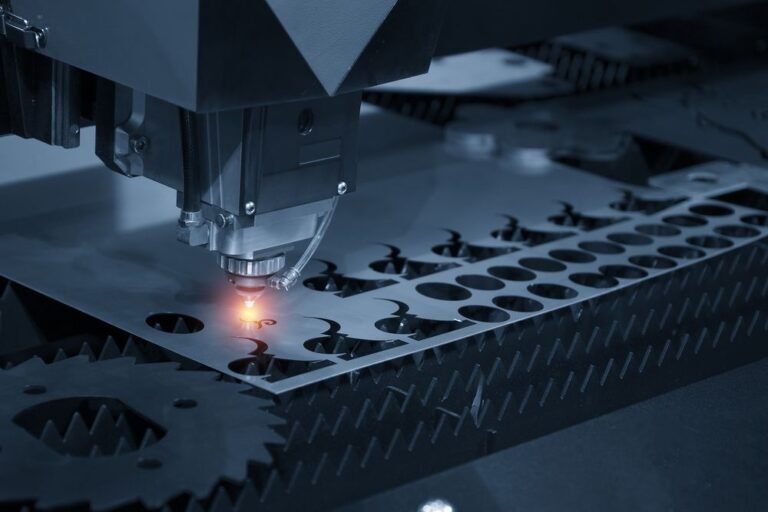

Лазерный раскрой электротехнической стали: как разрезать металл, не уничтожив его магнитные свойства
Электротехническая (трансформаторная) сталь — это не просто конструкционный материал. Это сложнейшая металлургическая система с ориентированной или изотропной кристаллической решеткой, созданная для одной цели: максимально эффективно пропускать магнитный поток с минимальными потерями на вихревые токи. Производители электродвигателей, статоров и трансформаторов знают, что малейшее нарушение структуры этого металла ведет к падению КПД готового агрегата и его перегреву. Главным врагом магнитных свойств является термическое воздействие. Обычная лазерная резка в стандартных режимах буквально выжигает заложенные в сталь характеристики. Инженерный центр «Эль Металл» применяет специализированные протоколы лазерного раскроя с использованием азота высокого давления и импульсных режимов, что позволяет свести зону термического влияния к абсолютному минимуму и сохранить функционал вашего высокотехнологичного оборудования.
Физика деградации: почему стандартная резка губительна для шихты
- Деформация кристаллической решетки: тепловой удар вызывает локальную перекристаллизацию. Для текстурированной стали это означает разрушение строго ориентированных зерен (доменов), что ведет к резкому падению магнитной проницаемости кромки. Магнитный поток начинает «спотыкаться» о края детали.
- Рост коэрцитивной силы (гистерезисные потери): быстрое охлаждение после реза (закалка) создает кромку с высоким внутренним напряжением и обилием дислокаций. Эти дефекты препятствуют свободному движению доменных стенок при перемагничивании переменным током, что ведет к значительным потерям энергии в виде тепла (рост ватт-потерь).
- Окисление кромки и токи Фуко: при стандартной резке с использованием кислорода кромка покрывается слоем токопроводящих оксидов. Когда такие листы собираются в пакет (шихтованный магнитопровод), оксидный слой создает микроскопические короткие замыкания между пластинами. Это нивелирует действие электроизоляционного лака и вызывает появление мощных вихревых токов (токов Фуко), которые разогревают сердечник до критических температур.
Протоколы «холодного» реза: технологии сохранения свойств от «Эль Металл»
- Азотная среда (резка в инертном газе): мы категорически исключаем кислород из процесса. Кислород вызывает экзотермическую реакцию (горение металла), выделяя огромное количество дополнительного тепла. Мы используем азот (N2) сверхвысокой чистоты под большим давлением. Он работает не как окислитель, а как физический вытеснитель расплава, одновременно охлаждая кромку и предотвращая окисление.
- Импульсный режим высокой частоты: вместо непрерывного луча (CW) мы используем серию ультракоротких, но сверхмощных импульсов. Металл в точке контакта испаряется практически мгновенно, и тепло просто не успевает распространиться вглубь листа. Это позволяет сузить зону термического влияния до микронных значений.
- Стратегия «шахматного» раскроя: тонкие листы электротехнической стали (0.27–0.5 мм) склонны к короблению. Наши CAM-инженеры программируют траекторию реза так, чтобы лазер не резал соседние детали подряд. Прыжки луча по разным частям листа позволяют металлу равномерно рассеивать тепло, исключая локальный перегрев и поводки.
Таблица: Влияние технологии реза на характеристики магнитопровода
FAQ: ответы главного технолога
Лазерная резка — это термический процесс, поэтому микроизменения на самой кромке неизбежны. Однако наш протокол азотного импульсного реза снижает эти потери до уровня, при котором они практически не влияют на общий КПД электродвигателя или трансформатора. Деградация остается только в слое толщиной в сотые доли миллиметра.
Требуется ли отжиг пластин после вашего раскроя?
Это зависит от требований вашего конструкторского бюро. Для высокоточных измерительных трансформаторов, где важна каждая доля процента КПД, низкотемпературный восстановительный отжиг для снятия остаточных напряжений все же рекомендуется. Однако для подавляющего большинства общепромышленных статоров и роторов детали, нарезанные по нашей технологии, идут в сборку без дополнительной термообработки.
Как вы контролируете, что ЗТВ действительно минимальна?
Мы регулярно проводим металлографический контроль. Делаются микрошлифы нарезанных образцов, которые изучаются под микроскопом с травлением. Это позволяет визуально замерить глубину измененной структуры зерен и корректировать настройки фокуса и скорости лазера для конкретной марки стали.
Инжиниринг и качественный раскрой в «Эль Металл»
Цена ошибки при раскрое электротехнической стали — это перегрев, падение мощности и быстрый выход из строя оборудования ваших конечных заказчиков. Инженерный центр «Эль Металл» подходит к обработке таких материалов с научной точностью. Мы гарантируем соблюдение протоколов реза, сохраняющих магнитную проницаемость и электроизоляционные свойства каждого листа шихты.
