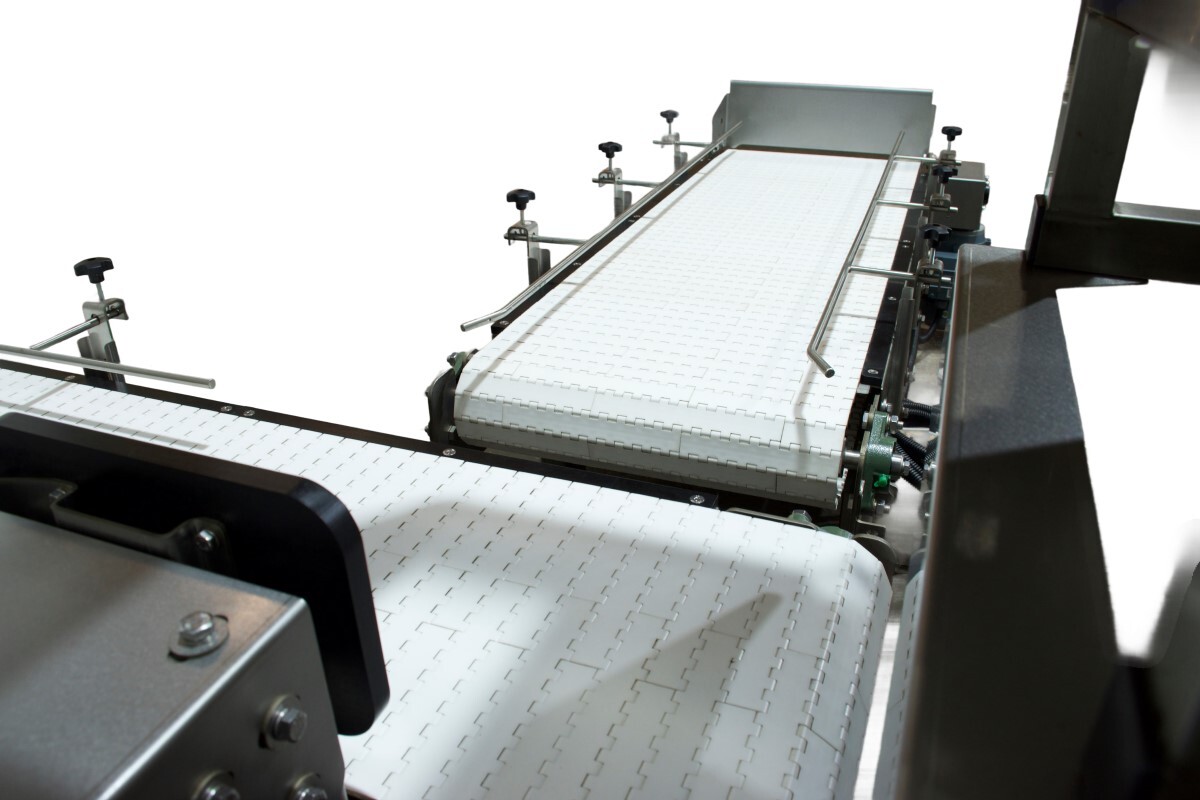

Проектирование крутонаклонных конвейеров: инженерия вертикальной логистики и борьба с гравитацией

Современная складская и производственная логистика диктует жесткие правила: площадь помещения стоит дорого, и эффективное использование пространства требует перемещения грузов не только по горизонтали, но и по вертикали. Традиционные конвейеры с пологим углом подъема занимают слишком много места, требуя длинных пандусов. Именно поэтому инженеры все чаще применяют крутонаклонные системы (с углом от 20° до 90°). Однако с увеличением угла подъема в игру вступает безжалостная физика: гравитация стремится сорвать груз вниз, вызывая проскальзывание, завалы и аварийные остановки линии. Проектирование таких систем — это не просто сварка рамы и натяжение резиновой ленты, это точный математический расчет баланса сил. Инженерный центр «Эль Металл» раскрывает секреты создания надежных крутонаклонных конвейеров, где правильный инжиниринг и подбор оснастки побеждают законы физики.

Физика процесса: почему груз скользит и как этого избежать

Чтобы груз стабильно двигался вверх по наклонной плоскости, сила трения покоя между ним и несущей поверхностью должна превышать скатывающую силу (проекцию силы тяжести на плоскость конвейера). На практике инженеры сталкиваются с тремя критическими факторами, которые могут нарушить этот баланс:

Коэффициент трения (взаимодействие материалов): это база любого расчета. Если гладкая пластиковая коробка едет по гладкой ПВХ-ленте, предельный угол подъема составит жалкие 12–15°. При превышении этого порога груз просто покатится назад. Для сыпучих материалов (песок, зерно, гранулы) критическим параметром выступает «угол естественного откоса» — предел, после которого материал начинает осыпаться под собственным весом.
Динамика разгона и торможения: статический расчет не работает в реальной жизни. В момент запуска двигателя возникает резкий рывок, который придает грузу инерционное ускорение, направленное в сторону, противоположную движению ленты. Именно поэтому установка преобразователей частоты (ПЧ) для обеспечения плавного старта (рампы разгона) — это не роскошь, а обязательное условие для любых крутонаклонных трасс.
Потеря натяжения и проскальзывание привода: под нагрузкой на крутом подъеме лента сильно вытягивается. Ослабление натяжения приводит к тому, что гладкий приводной барабан начинает прокручиваться вхолостую, сжигая внутренний слой ленты. Для компенсации применяются гравитационные натяжные станции и гуммирование (обрезинивание) барабанов.

Технологические решения для экстремальных углов

Когда законы трения исчерпывают себя (обычно на углах свыше 18-20°), в дело вступает инженерная механика. «Эль Металл» применяет специализированные профильные системы для механической фиксации груза:

Шевронные ленты (для углов до 35°): на базовую поверхность ленты в процессе производства вулканизируются V-образные или Y-образные профили (шевроны) высотой от 15 до 32 мм. Они создают физический барьер — «зацеп», предотвращающий соскальзывание коробов, мешков и сыпучих грузов. Геометрия и шаг шеврона подбираются строго индивидуально под фракцию или габариты объекта транспортировки.
Ленты с гофробортом и перегородками (для углов от 40° до 90°): для вертикального или сверхкрутого подъема сыпучих и мелкоштучных грузов применяются конвейеры с карманной лентой. Гибкие волнистые борта (гофроборта) по краям ленты удерживают материал от просыпания, а жесткие поперечные захваты (перегородки) формируют изолированные ячейки (подобие ковшей). Такая система способна поднимать материал строго вертикально (как нория) без просыпей.
Прижимные «сэндвич»-конвейеры (для углов до 90°): если нужно поднять круто вверх крупногабаритный или хрупкий штучный груз (например, листы металла, картона, багаж), используется система из двух синхронизированных лент. Нижняя лента несет груз, а верхняя эластичная лента мягко прижимает его, фиксируя подобно сэндвичу.

Таблица: Максимальные углы подъема в зависимости от оснастки

Тип транспортируемого груза	Рекомендуемый тип конвейерной ленты	Предельный безопасный угол подъема
Гладкие короба, пластиковые ящики	Резинотканевая с рифленой поверхностью (Supergrip)	18° – 22°
Сыпучие материалы, грунт, гранулы	Лента с шевронным профилем (высота 15-25 мм)	25° – 35°
Сыпучие грузы, мелкоштучная тара	Лента с гофробортом и поперечными перегородками	45° – 90°
Хрупкие или плоские штучные изделия	Прижимная система (две синхронные ленты)	До 90°

FAQ: ответы инженера-конструктора

Почему конвейеры с гофробортом стоят значительно дороже обычных шевронных?
Лента с гофробортом — это сложное, многокомпонентное изделие, требующее филигранной сборки. Кроме того, такая лента диктует специфическую конструкцию самого конвейера: требуются отклоняющие барабаны увеличенного диаметра и специальные прижимные ролики, чтобы борта не деформировались при прохождении изгибов трассы. Это инвестиция в уникальный функционал, экономящий сотни квадратных метров цеха.

Поможет ли сильное натяжение гладкой ленты увеличить угол подъема, если груз начал сползать?
Нет, это распространенное заблуждение. Натяжение ленты обеспечивает только ее сцепление с приводным барабаном станка. Оно никак не влияет на коэффициент трения между поверхностью ленты и самим грузом. Если физический угол трения покоя превышен, груз поедет вниз независимо от того, как туго натянуто полотно.

Как правильно выбрать тип шеврона для сыпучего груза?
Универсальных решений не существует. Инженеры «Эль Металл» проводят расчеты на основе плотности, сыпучести, влажности и требуемой производительности. Например, для мокрого песка и сухих опилок при одинаковом угле в 30° потребуются ленты с абсолютно разным рисунком шеврона (открытым или закрытым), чтобы обеспечить самоочистку ленты и избежать налипания материала на обратном ходу.

Профессиональное проектирование конвейеров в «Эль Металл»

Вертикальная логистика не прощает проектирования «на глаз». Ошибка в выборе ленты или расчете мощности привода обернется завалами продукции и порванными механизмами. Инженерный центр «Эль Металл» разрабатывает конвейерные системы на основе строгих математических расчетов кинематики, подбирая оптимальные комплектующие и профильные ленты именно под вашу специфику груза.

Оптимизируйте пространство вашего склада или цеха с помощью надежных систем подъема — узнайте больше о производстве конвейеров от «Эль Металл».
