Модульные конвейеры vs ПВХ и резинотканевые ленты: честный разбор

Выбор между модульной пластиковой лентой и сплошным полотном из ПВХ или резины сводится к трём критериям: геометрия трассы, среда эксплуатации и ремонтопригодность. Модульная лента незаменима на поворотных и спиральных конвейерах, в условиях частой мойки агрессивными средами и там, где простой из-за разрыва полотна недопустим — повреждённые звенья заменяются поштучно за 15 минут. ПВХ-ленты — для прямых сухих трасс с лёгкими штучными грузами, где главное — тишина и минимальная цена входа. Резинотканевые полотна — это тяжёлый класс для абразивных материалов и уличной эксплуатации, где требуется ударная вязкость, но ремонт осложняется необходимостью вулканизации.

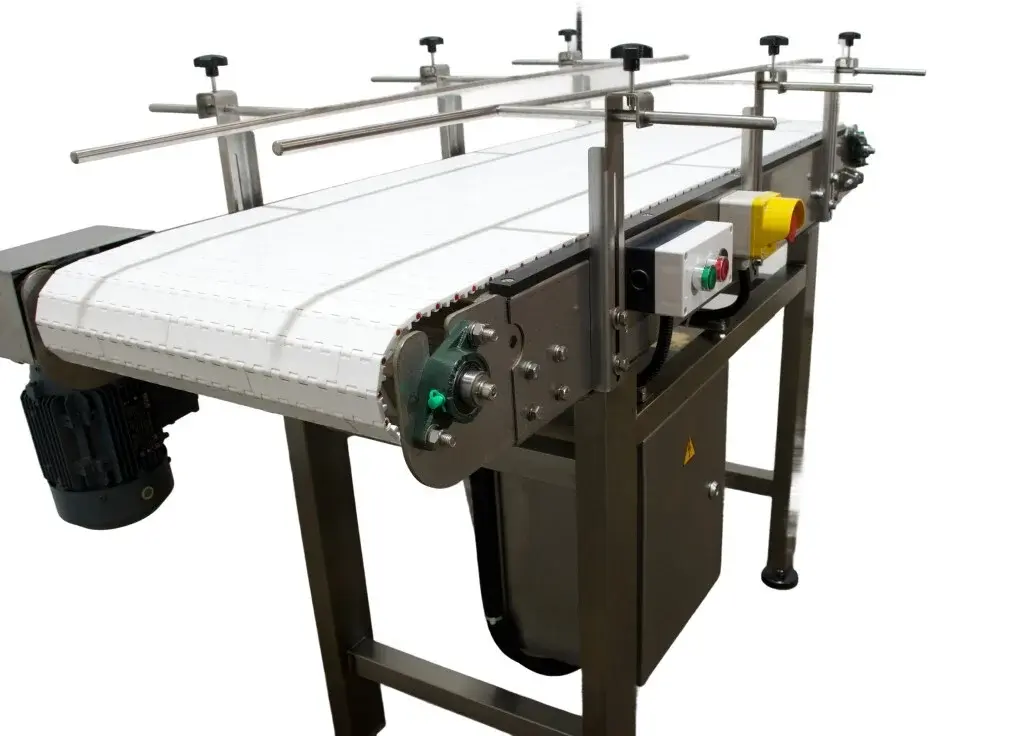

На инженерном уровне разница не в материале, а в структуре и кинематике. Традиционная лента — это гибкое сплошное полотно (ПВХ, полиуретан или резина), работающее за счёт трения о приводной барабан. Модульная лента — это конструктор из литых пластиковых звеньев, соединённых штифтами, которое приводится в движение зубчатыми звёздочками.

Жёсткое зацепление звёздочек полностью исключает проблему проскальзывания и сбегания полотна вбок, которая преследует все барабанные конвейеры. Это позволяет строить конвейеры с поворотами на 30, 45, 90 и даже 180 градусов без использования сложных перегрузочных узлов.
Резинотканевые ленты, в отличие от тонких ПВХ-полотен, имеют силовой каркас — от 2 до 6 слоёв полиэфирной ткани с резиновыми обкладками. Они допускают продольное растяжение до 1,5–3% от длины, что требует мощных натяжных станций и усложняет поддержание геометрии.

Геометрия трассы решает всё. Если линия должна огибать колонну или делать змейку, модульная лента практически не имеет альтернатив. ПВХ на поворотах даёт нестабильное натяжение кромок, а резина на дуге просто не работает.
Частые остановки и простой. На предприятиях, где стоимость часа простоя исчисляется миллионами, модульная система оправдывает себя за счёт ремонтопригодности. Повреждённый сегмент меняют бригадой за 15 минут без демонтажа всего конвейера. На ПВХ-ленте порез — это склейка или замена целого полотна с вызовом специалиста и сваркой.
Агрессивная среда и мойка. Модули из полипропилена (PP) выдерживают постоянное воздействие моющих средств и жиров, не теряя свойств. ПВХ в таких условиях начинает выделять пластификаторы, становится хрупким и трескается. Для пищевой промышленности и фармацевтики модульные конвейеры стали стандартом де-факто.

Сыпучие мелкие грузы. Главный недостаток модульной ленты — зазоры между звеньями. Песок, сахар, цемент и другая мелкая фракция будет просыпаться через эти щели, забивать внутреннюю полость конвейера и звездочки. Только сплошное резинотканевое или ПВХ-полотно обеспечивает герметичность.
Ударные нагрузки и острые кромки. Если груз падает с высоты (например, куски металлолома или кирпич), резиновая обкладка толщиной 4–6 мм амортизирует удар, спасая тканевый корд от разрыва. Модуль из пластика в такой точке может треснуть или расколоться.
Бюджет и тишина. Для простого склада, где коробки едут по прямой, переплачивать за модульную ленту нет смысла. ПВХ-конвейер обойдётся на 30–50% дешевле, работает практически бесшумно и не требует дорогих направляющих из сверхвысокомолекулярного полиэтилена (СВМПЭ).

Инженерная логика выбора строится по приоритетам:

• Если трасса прямая и груз лёгкий: берите ПВХ-ленту с гладкой или шевронной поверхностью (для подъёма до 25°). Это будет наиболее экономичное решение без скрытых затрат.
• Если трасса имеет повороты или груз пачкает/царапает полотно: только модульная пластиковая лента из полипропилена или полиацетала (POM). Запас прочности по температуре и химии будет заложен на этапе выбора материала модуля.
• Если груз тяжёлый, абразивный или уличные условия: резинотканевая лента с кордом ЕР и толстой верхней обкладкой (например, 4EP200 6+4). Предусмотрите натяжную станцию с ходом 3% от длины трассы для компенсации вытяжки.
• При модернизации старого конвейера: замена ПВХ-ленты на модульную без переделки технически невозможна — потребуется полная реконструкция привода (замена гладкого барабана на квадратный вал со звёздочками) и установка направляющих.

Можно ли просто заменить резинотканевую ленту на модульную той же ширины?
Нет, это принципиально разные системы кинематики. Для модульной ленты нужны приводные звёздочки и опорные шины (треки), а не гладкий барабан и ролики.
Какая лента служит дольше в условиях частых остановок?
Модульная. Она не вытягивается, как резина, и не требует постоянной подтяжки. За счёт жёсткого зацепления звёзд она сохраняет позиционирование.
Почему ПВХ-лента хуже модульной для заморозки до -30°C?
ПВХ при -15°C начинает стекловаться и терять эластичность. Резинотканевая выдерживает до -45°C, но только специальные морозостойкие марки. Модульный полиэтилен сохраняет ударную вязкость до -40°C.
Что выгоднее по стоимости владения за 3 года?
Модульная лента дороже в покупке, но экономит на ремонтах и простоях. Для пищевых производств с агрессивной средой она окупается за 12–18 месяцев за счёт ресурса.

При проектировании конвейерных систем мы считаем не стоимость ленты, а общую стоимость владения. Для каждого заказчика мы рассчитываем динамические нагрузки и выбираем тип полотна исходя из трёх параметров: геометрии трассы, среды (мойка, химия, абразив) и доступного бюджета на обслуживание. Полный цикл металлообработки позволяет нам изготавливать всю станину, валы, звёздочки и направляющие под конкретный тип ленты — не нужно подгонять типовой корпус под нестандартную ленту. Чертёж, лазерная резка, гибка, сварка и сборка — всё на одной площадке, без передачи субподрядчикам. Это даёт контроль геометрии на каждом этапе и гарантирует, что конвейер соберётся «как по маслу».

Сомневаетесь, какой тип ленты подойдёт для вашей линии? Производство конвейерных систем в «Эль Металл» начинается с выезда инженера на площадку или анализа техзадания, чтобы исключить ошибки на стадии спецификации.
